2008 Seat Ibiza 5D Manual de instrucciones (in Spanish)

Puesto de conducción63
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia muestran determinadas funciones o anomalías.

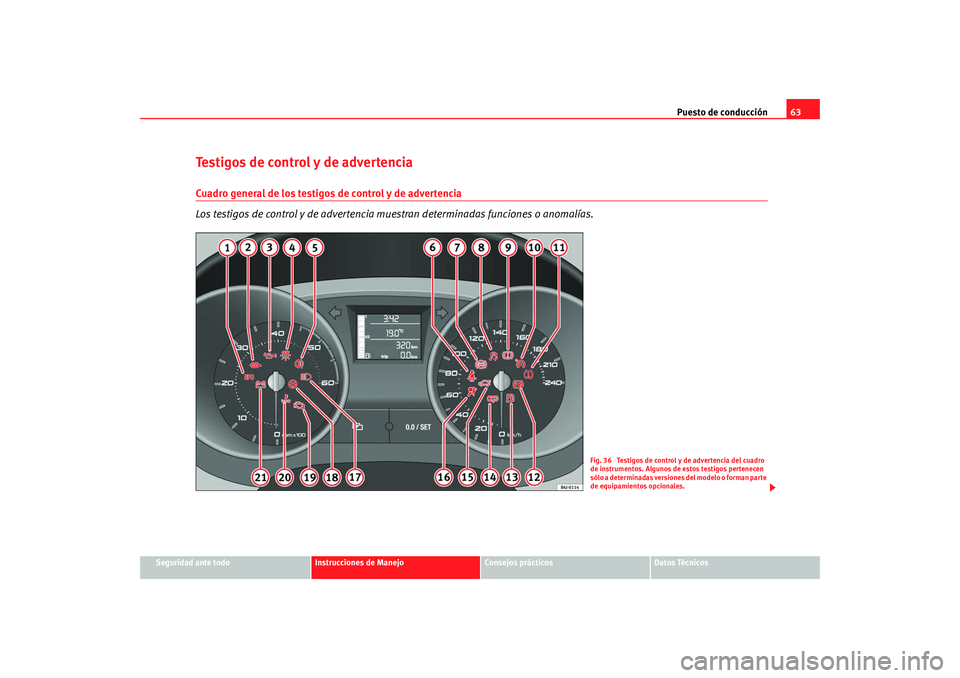

Fig. 36 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
Ibiza 250_ES Seite 63 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
64

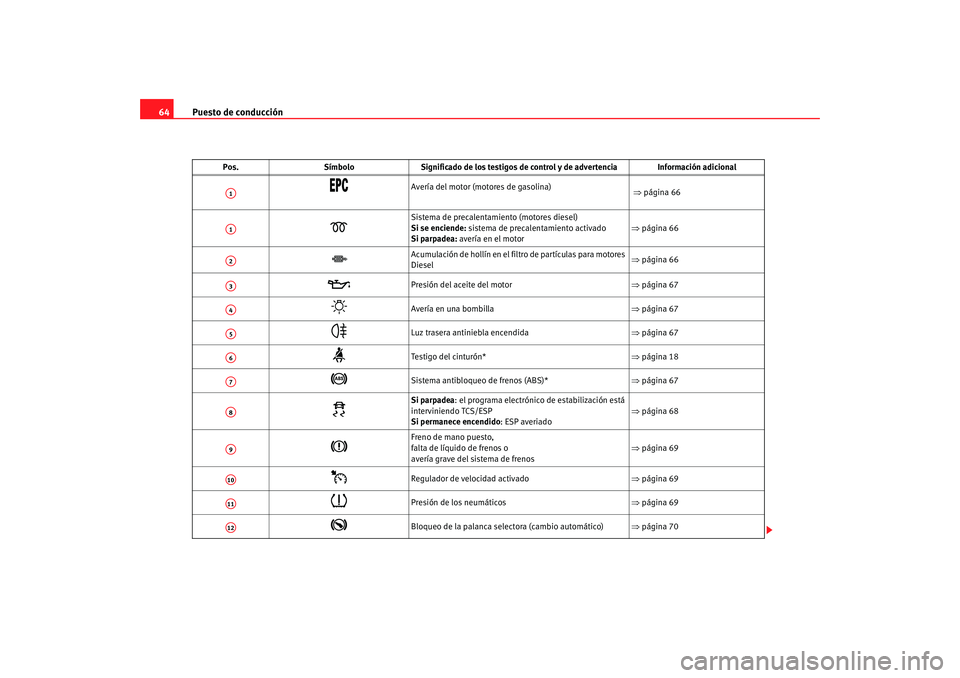

Pos. SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional

Avería del motor (motores de gasolina)
⇒ página 66

Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor ⇒
página 66


Acumulación de hollín en el filtro de partículas para motores
Diesel ⇒
página 66

Presión del aceite del motor ⇒página 67

Avería en una bombilla ⇒página 67

Luz trasera antiniebla encendida ⇒página 67

Testigo del cinturón* ⇒página 18

Sistema antibloqueo de frenos (ABS)* ⇒página 67

Si parpadea : el programa electrónico de estabilización está
interviniendo TCS/ESP
Si permanece encendido: ESP averiado ⇒
página 68

Freno de mano puesto,
falta de líquido de frenos o
avería grave del sistema de frenos ⇒
página 69

Regulador de velocidad activado ⇒página 69

Presión de los neumáticos ⇒página 69

Bloqueo de la palanca selectora (cambio automático) ⇒página 70
A1A1A2A3A4A5A6A7A8A9A10A11A12
Ibiza 250_ES Seite 64 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción65
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos, puede sufrir graves lesiones o causar daños en el vehículo.
•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
•
El vano motor es una zona que alberga peligros. Antes de abrir el capó
del motor o realizar trabajos en el moto r o en el vano motor, pare el motor
y deje que se enfríe para evitar quemaduras u otra clase de lesiones. Lea y
tenga en cuenta las advertencias correspondientes ⇒ página 193 .

Nivel / Reserva de combustible ⇒página 70

Puertas abiertas ⇒página 71

Portón abierto ⇒página 71

Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 31

Luz de carretera encendida ⇒página 71

Dirección electrohidraúlica ⇒página 71

Avería en el sistema de control de emisiones ⇒página 71

Nivel y temperatura del líquido refrigerante ⇒página 72

Avería en el alternador ⇒página 72


Intermitentes encendidos ⇒página 73
SAFE Inmovilizador electrónico ⇒página 73
Pos.
SímboloSignificado de los testigos de control y de advertencia Información adicional
A13A14A15A16A17A18A19A20A21
¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 65 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
66
Nota•
En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control correspon-
diente a la avería existente.
•
En el caso de vehículos con pantalla con visualización de mensajes infor-
mativos o de advertencia, se encenderá el testigo de control correspondiente
a la avería existente y un mensaje informativo o de advertencia.
Gestión del motor*


Este testigo supervisa la gestión del motor en los motores de
gasolina.
Al conectar el encendido, el testigo
 (Electronic Power Control) se enciende
mientras se comprueba el funcionamiento del sistema. Debe apagarse una
vez arrancado el motor.
El testigo se enciende si se produce al guna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un
técnico.
Sistema de precalentamiento / avería del motor*


Este testigo se enciende durante el precalentamiento del
motor diesel. El testigo parpadea cuando hay una avería en
el motor.
El testigo de control
 se enciende
Si el testigo
 se enciende al conectar el encendido, significa que se ha acti-
vado el sistema de precalentamiento del motor. Al apagarse el testigo se
debe arrancar el motor de inmediato.
El testigo de control
 parpadea
Si durante la marcha se produce alguna avería en la gestión del motor,
comienza a parpadear el testigo del sistema de precalentamiento
. Acuda
lo antes posible a un taller especia lizado para que revisen el motor.
Acumulación de hollín en el filtro de partículas para motores Diesel*

Si se enciende el testigo
 Ud. puede contribuir a que el filtro se limpie por
sí mismo conduciendo de manera adecuada para ello.
Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h y con
el motor a un régimen aproximado de 2000 rpm. Con ello aumenta la tempe-
ratura y se quema el hollín acumulado en el filtro. Tras haberse realizado una
limpieza con éxito, se apaga el testigo.
Si el testigo
 no se apaga, lleve el vehículo a un taller especializado para
que reparen la avería.
Ibiza 250_ES Seite 66 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción67
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.
•
Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de
incendio.
Presión del aceite del motor

Este testigo indica que la presión del aceite del motor es
demasiado baja.Si el símbolo parpadea y al mismo tiempo suenan tres señales de adver-
tencia , pare el motor y compruebe el nive l del aceite. En caso necesario,
añada aceite .
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funcionando, ni siquiera al ralentí. Solicite
la ayuda de un profesional.Avería en una bombilla*

Este testigo se ilumina cuando no funciona una bombilla. El testigo
 se ilumina cuando se produce una avería en la iluminación de
los intermitentes, faros, luz de posición y antiniebla.
Luz trasera antiniebla*

El testigo
 se enciende cuando la luz trasera antiniebla está encendida.
Para más información ⇒página 96.
Sistema antibloqueo (ABS)*


El testigo de control supervisa el funcionamiento del ABS.
El testigo de control
 se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción .
El ABS está averiado si:
•
El testigo de control
 no se enciende al conectar el encendido.
•
El testigo de control no se apaga después de unos segundos.
•
El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es decir,
sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el ABS, consulte el ⇒página 160
Si hay una anomalía en el ABS, se enciende también el testigo de control del
ESP* y el de la presión de los neumáticos.
Avería general del sistema de frenos
Si se enciende el testigo del ABS
 junto con el testigo del sistema de frenos
, tanto el ABS como el sistema de frenos están averiados. ⇒
¡ATENCIÓN!
•
Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 193, “Trabajos en el vano motor”.
Ibiza 250_ES Seite 67 Donnerstag, 17. Juli 2008 5:42 17

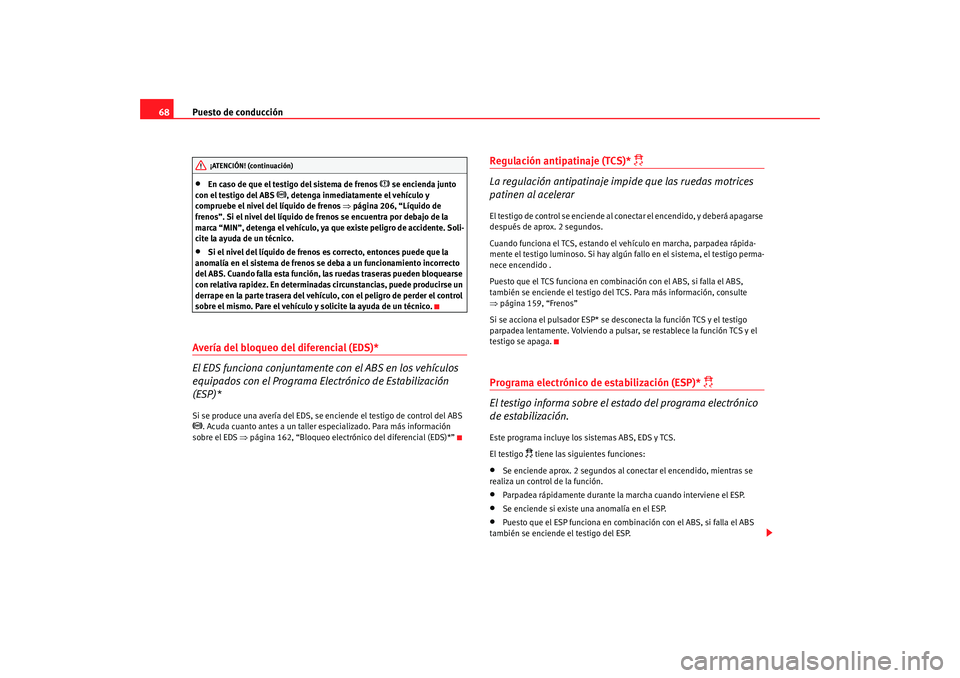

Puesto de conducción
68•
En caso de que el testigo del sistema de frenos
 se encienda junto
con el testigo del ABS
, detenga inmediatamente el vehículo y
compruebe el nivel del líquido de frenos ⇒página 206, “Líquido de
frenos”. Si el nivel del líquido de frenos se encuentra por debajo de la
marca “MIN”, detenga el vehículo, ya que existe peligro de accidente. Soli-
cite la ayuda de un técnico.
•
Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquearse
con relativa rapidez. En determinadas circunstancias, puede producirse un
derrape en la parte trasera del vehículo, con el peligro de perder el control
sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Avería del bloqueo del diferencial (EDS)*
El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Programa El ectrónico de Estabilización
(ESP)*Si se produce una avería del EDS, se enciende el testigo de control del ABS . Acuda cuanto antes a un taller especializado. Para más información
sobre el EDS ⇒página 162, “Bloqueo electrónico del diferencial (EDS)*”
Regulación antipatinaje (TCS)*

La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerarEl testigo de control se enciende al conectar el encendido, y deberá apagarse
después de aprox. 2 segundos.
Cuando funciona el TCS, estando el vehículo en marcha, parpadea rápida-
mente el testigo luminoso. Si hay algún fallo en el sistema, el testigo perma-
nece encendido .
Puesto que el TCS funciona en combinación con el ABS, si falla el ABS,
también se enciende el testigo del TCS. Para más información, consulte
⇒ página 159, “Frenos”
Si se acciona el pulsador ESP* se desconecta la función TCS y el testigo
parpadea lentamente. Volviendo a pulsar, se restablece la función TCS y el
testigo se apaga.Programa electrónico de estabilización (ESP)*

El testigo informa sobre el estado del programa electrónico
de estabilización.
Este programa incluye los sistemas ABS, EDS y TCS.
El testigo
 tiene las siguientes funciones:
•
Se enciende aprox. 2 segundos al conectar el encendido, mientras se
realiza un control de la función.
•
Parpadea rápidamente durante la marcha cuando interviene el ESP.
•
Se enciende si existe una anomalía en el ESP.
•
Puesto que el ESP funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESP.
¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 68 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción69
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Si el testigo de control
 se enciende inmediatamente después de arrancar
el motor, esto puede deberse a que la función haya sido desactivada por el
sistema. En este caso, el ESP puede volver a activarse desconectando y
volviendo a conectar el encendido. Cuando el testigo de control se apaga,
esto quiere decir que el sistema queda de nuevo listo para funcionar.
Sistema de frenos* / freno de mano


Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo

•
Con el freno de mano accionado
•
Si el nivel del líquido de frenos es demasiado bajo ⇒página 206
•
Si hay una avería en el sistema de frenos
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•
Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 206,
“Líquido de frenos” es demasiado bajo, por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.
•
Si se enciende el testigo de los frenos
 junto con el testigo del ABS
 puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el vehículo y solicite la ayuda de un técnico.
Regulador de velocidad*

Este testigo se enciende cuando se conecta el regulador de
velocidad.El testigo
 se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 154.
Presión de los neumáticos*

¡ATENCIÓN! (continuación)
Fig. 37 Consola central:
tecla del sistema de
control de los neumáticos
Ibiza 250_ES Seite 69 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
70El testigo de control
5) de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESP . Si cambia el
diámetro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos . El diámetro de rodadura de un neumático varía
cuando:
•
La presión del neumát ico es insuficiente.
•
La estructura del neumátic o presenta desperfectos.
•
El vehículo está desnivelado por la carga.
•
Las ruedas de un eje sufren más carga (p.ej., en conducción con remolque
o en subidas y bajadas pronunciadas).
•
El vehículo lleva montadas las cadenas para nieve.
•
La rueda de emergencia está montada.
•
Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒página 69, fig. 37 , con el encen-
dido conectado, hasta que se escuche una señal acústica.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la conduc-
ción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valo r recomendado en caso de carga total
(véase el adhesivo de la cara interna de la tapa del depósito de combustible).
Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos
 se ilumina
Si la presión de inflado de una rueda es muy inferior al valor ajustado por el
conductor se iluminará el testig o de control de los neumáticos. ⇒
¡ATENCIÓN!
•
Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca de
giro o frenado. Deténgase lo antes posible, y controle la presión y el estado
de todos los neumáticos.
•
El conductor es el responsable de que la presión de los neumáticos sea
la correcta. Por ello debe controlarse con regularidad la presión.
•
En determinadas circunstancias (p.ej. circulando de forma deportiva, en
condiciones invernales o por carreteras sin asfaltar) podría ocurrir que el
testigo de control de los neumáticos, funcione con retraso o no funcione.Nota
Si se desemborna la batería se encenderá el testigo amarillo
 tras conectar
el encendido. Después de un breve recorrido deberá apagarse.
Bloqueo de la palanca selectora de velocidad*

Cuando se encienda este testigo, hay que pisar el pedal de freno. Esto es
imprescindible cuando se saca la palanca selectora del cambio automático*
de las posiciones P o N.Nivel/Reserva de combustible

Se enciende una luz cuando sólo queda la cantidad de
reserva del depósito.Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica*. Aproveche para repostar en la
próxima ocasión que se le presente ⇒página 190.
5)En función de la versión del modelo
Ibiza 250_ES Seite 70 Donnerstag, 17. Juli 2008 5:42 17
