2008 Seat Ibiza 5D Manual de instrucciones (in Spanish)

Verificación y reposición de niveles215
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡Cuidado!
El par de apriete prescrito para los tornillos de las llantas de acero y de alea-
ción ligera es de 120 Nm .Neumáticos de invierno
Los neumáticos de invierno mejoran las propiedades de
marcha sobre la nieve y el hielo.Si se montan neumáticos de invierno, las propiedades de marcha del vehí-
culo mejorarán notablemente en carretera durante el invierno. Los neumá-
ticos de verano tienen menor adherenc ia sobre hielo y nieve debido a su
diseño (anchura, mezcla de caucho, tipo de perfil).
La presión de inflado de los neumáticos de invierno ha de ser 0,2 bares
mayor que la presión de los neumáticos de verano (véase el adhesivo de la
tapa del depósito de combustible).
Monte los neumáticos de invierno en las cuatro ruedas.
Las dimensiones de los neumáticos de invierno homologadas figuran en la
documentación del vehículo. Utilice sólo neumáticos de invierno radiales.
Todos los neumáticos que aparecen en la documentación de su vehículo
pueden utilizarse como neumáticos de invierno.
Los neumáticos de invierno pierden gran parte de sus cualidades cuando el
perfil se ha reducido a 4 mm.
En función de la sigla de velocidad ⇒página 213, “Neumáticos y llantas
nuevos”, le indicamos a continuación los límites de velocidad que rigen para
los neumáticos de invierno: ⇒
Q máx. 160 km/h
S máx. 180 km/h T máx. 190 km/h
H máx. 210 km/h
En algunos países, los vehículos que
pueden sobrepasar la velocidad
máxima establecida para el neumático de invierno tienen que llevar el corres-
pondiente adhesivo a la vista del conductor. Dichos adhesivos pueden
adquirirse en el Servicio Técnico. Atenerse a las prescripciones legales de
cada país.
Los neumáticos de invierno no deben permanecer montados más tiempo de
lo necesario, ya que en calzadas sin nieve ni hielo se conduce mejor con
neumáticos de verano.
En caso de pinchazo, tenga en cuenta la observación con respecto a la rueda
de repuesto ⇒página 213, “Neumáticos y llantas nuevos”.
¡ATENCIÓN!
No se debe superar la velocidad máxima autorizada para los neumáticos de
invierno. De lo contrario, se dañarían los neumáticos, con el consiguiente
riesgo de accidente.
Nota relativa al medio ambiente
Vuelva a montar los neumáticos de verano lo antes posible. De esta forma
hacen menos ruido al rodar, el desgaste es menor y se consume menos
combustible.Cadenas para nieve El montaje de las cadenas para nieve sólo está permitido en las ruedas delan-
teras y para los siguientes neumáticos:
Ibiza 250_ES Seite 215 Donnerstag, 17. Juli 2008 5:42 17

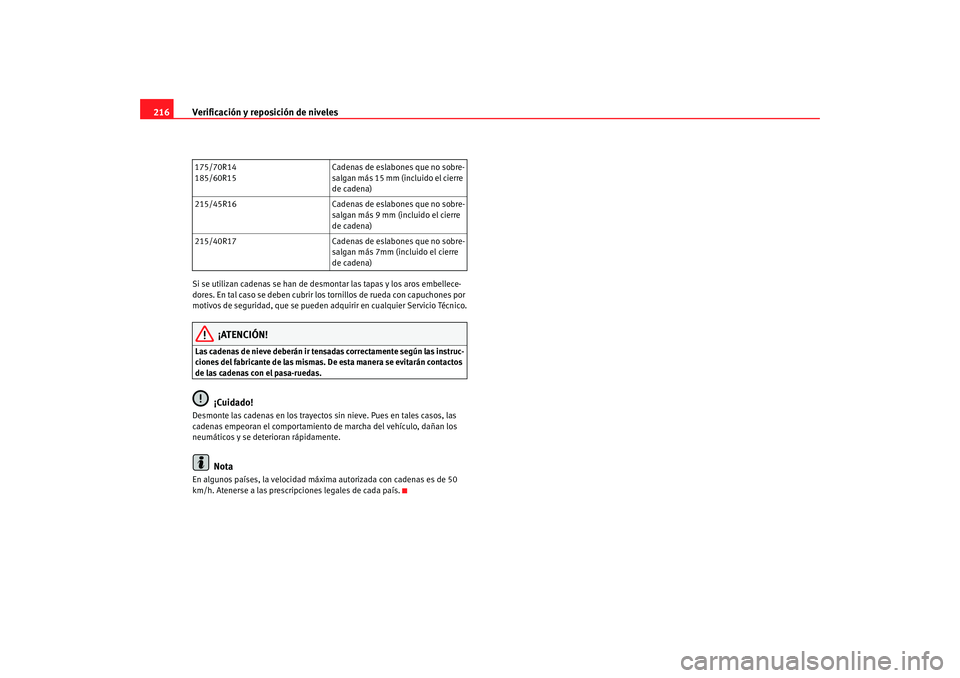

Verificación y reposición de niveles
216Si se utilizan cadenas se han de desmontar las tapas y los aros embellece-
dores. En tal caso se deben cubrir los tornillos de rueda con capuchones por
motivos de seguridad, que se pueden adquirir en cualquier Servicio Técnico.
¡ATENCIÓN!
Las cadenas de nieve deberán ir tensadas correctamente según las instruc-
ciones del fabricante de las mismas. De esta manera se evitarán contactos
de las cadenas con el pasa-ruedas.
¡Cuidado!
Desmonte las cadenas en los trayectos sin nieve. Pues en tales casos, las
cadenas empeoran el comportamiento de marcha del vehículo, dañan los
neumáticos y se dete rioran rápidamente.
Nota
En algunos países, la velocidad máxima autorizada con cadenas es de 50
km/h. Atenerse a las prescripciones legales de cada país.175/70R14
185/60R15
Cadenas de eslabones que no sobre-
salgan más 15 mm (incluido el cierre
de cadena)
215/45R16 Cadenas de eslabones que no sobre-
salgan más 9 mm (incluido el cierre
de cadena)
215/40R17 Cadenas de eslabones que no sobre-
salgan más 7mm (incluido el cierre
de cadena)
Ibiza 250_ES Seite 216 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas217
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Situaciones diversasHerramientas del vehículo, rueda de repuestoHerramientas del vehículo
Las herramientas del vehículo se encuentran en el maletero,
bajo la cubierta de la superficie de carga.– Levante la superficie de carga.
– Saque las herramientas del vehículo.A continuación se relacionan las herramientas del vehículo•
Gato elevador*
•
Gancho para extraer los embellecedor es integrales* y tapones de tornillo.
•
Llave de rueda*
•
Destornillador reversible con mango (c on hexágono interior), para los
tornillos de rueda. El destornillador es del tipo combinado.
•
Argolla de arrastre*
•
Adaptador para el seguro del tornillo de rueda*
Algunas de las herramientas relacionadas forman parte sólo de algunas
versiones o son equipamientos opcionales.
¡ATENCIÓN!
•
No utilice nunca el hexágono del destornillador para apretar los torni-
llos de rueda, ya que con el mismo no se puede alcanzar nunca el par de
apriete que se requiere para los tornillos de la rueda, con el consiguiente
peligro de accidente que ello supone.
•
El gato suministrado de fábrica sólo se debe utilizar para vehículos del
mismo tipo que el suyo. No lo utilice en ningún caso para levantar vehí-
culos más pesados ni otros pesos, ya que existe peligro de resultar herido.
•
Coloque el gato únicamente sobre terreno firme y llano.
•
No arranque nunca el motor estando levantado el vehículo , ya que
existe peligro de accidente .
•
Si hay que realizar trabajos debajo del vehículo, éste se deberá
asegurar utilizando medios adecuados. De no hacerlo así, existe peligro de
resultar herido.
Rueda de repuesto (rueda de emergencia)*
La rueda de repuesto (rueda de emergencia) solo se debe
utilizar el tiempo indispensable.La rueda de emergencia se encuentra en el maletero, debajo de la superficie
de carga y va fijada mediante una ruedecilla.
Utilización de la rueda de emergencia
La rueda de emergencia solo debe utilizarse en caso de pinchazo o pérdida
de presión hasta llegar a un taller. Cámbiela cuanto antes por una rueda de
servicio.
La utilización de la rueda de emergencia supone ciertas restricciones. La
rueda de emergencia ha sido diseñada especialmente para su vehículo, por
ello, ésta no se debe intercambiar por la rueda de emergencia de otro vehí-
culo.
¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 217 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
218En la llanta de la rueda de emerge ncia no se deben montar neumáticos
normales ni de invierno.
Cadenas para la nieve
Por motivos técnicos no se permite la utilización de cadenas para nieve en la
rueda de emergencia.
Si debe circular con cadenas para la nieve y ha pinchado una rueda delantera,
monte la rueda de emergencia en lugar de una de las ruedas traseras. La
rueda trasera que ha quedado libre se monta con las cadenas para la nieve,
en lugar de la rueda delantera pinchada.
¡ATENCIÓN!
•
Después de haber montado la rueda de emergencia se debe comprobar
la presión de inflado de los neumáticos cuanto antes.
•
No conduzca a más de 80 km/h ya que en tal caso, existe peligro de
accidente
•
Evite pisar el acelerador a fondo, frenar bruscamente y tomar las curvas
a alta velocidad, ya que en ese caso existe el peligro de accidente.
•
No conduzca nunca con más de una rueda de emergencia, ya que existe
el peligro de accidente.
•
En la llanta de la rueda de emergencia no se deben montar neumáticos
normales ni de invierno.
Juego para reparación de neumáticos*
El juego para reparación de neumáticos (para vehículos que
no incorporen rueda de emergencia) se encuentra en el male-
tero, debajo de la superficie de cargaEn caso de pinchazo su vehículo dispone del sistema Tyre Mobility System
“Juego para reparación de neúmaticos” El juego de reparación para neumáticos se compone de un producto estan-
queizante para reparar el pinchazo y de un
compresor para generar la presión
de inflado que el neumático requiere. De este modo, se pueden reparar
pinchazos de hasta 4 mm que se hayan originado por la penetración de
cuerpos extraños en el neumático.
Nota
•
Si no es posible reparar un pinchazo con el producto estanqueizante, soli-
cite ayuda a un profesional.
Cambiar una ruedaTrabajos preliminares
Antes de realizar el cambio de rueda, hay que efectuar
algunos trabajos preliminares.– En caso de que haya pinchado una rueda, aparque el vehículo en un lugar seguro, lo más lejos posible del tráfico rodado. Se debe
tratar de un lugar llano.
– Deje que bajen todos los ocupantes del vehículo. Estos deberán mantenerse alejados de la zona de peligro (p. ej., detrás del
guarda-rail).
– Pare el motor y encienda los intermitentes de emergencia y coloque los triángulos.
– Ponga firmemente el freno de mano.
Ibiza 250_ES Seite 218 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Ponga la primera marcha , o coloque la palanca selectora en la
posición P en los vehículos con cambio automático.
–En caso de llevar remolque , sepárelo de su vehículo.
–Saque las herramientas del vehículo y la rueda de repuesto del
maletero.
¡ATENCIÓN!
Conecte los intermitentes de emergencia y ponga los triángulos de emer-
gencia. Esta medida lo protege a Usted y a los ocupantes de otros vehí-
culos.
¡Cuidado!
Si tiene que cambiar la rueda en una pendiente, es imprescindible bloquear
la rueda paralela y del mismo eje a la que tiene que cambiar, con un calzo o
similar que permita inmovilizar el vehículo.
Nota
Observe las disposiciones legales al respectoCambiar la ruedaRealice las siguientes operaciones para cambiar una rueda
– Retire el los tapones de rueda o el embellecedor integral .
–Afloje los tornillos de la rueda .
– Levante el vehículo por el lugar correspondiente –
Desmonte la rueda o bien móntela
– Baje el vehículo.
–Utilice la llave de ruedas para apretar los tornillos
– Vuelva a colocar los tapones de rueda.
Trabajos que se deben realizar con posterioridad
Después del cambio de rueda, se deben realizar todavía
algunos trabajos.– Guarde las herramientas en el lugar previsto para ello.
– Guarde la rueda pinchada en el maletero, asegurándola bien en
su alojamiento.
– Co m p r u e b e l a p r e s i ó n d e l o s n e u m á t i c o s d e l a r u e d a m o n t a d a e n cuanto sea posible.
– Compruebe, cuanto antes, el par de apriete de los tornillos con una llave dinamométrica. Éste debe ser de 120 Nm.
Nota•
Si al cambiar de rueda ha constatado que los tornillos están oxidados y
que cuesta enroscarlos, se deberán camb iar antes de comprobar el par de
apriete.
•
Por motivos de seguridad, le reco mendamos que conduzca a velocidad
moderada hasta que se haya comprobado el par de apriete.
Ibiza 250_ES Seite 219 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
220Embellecedores integrales de la rueda*
Se deberán quitar los embellecedores integrales para poder
acceder a los tornillos de las ruedasDesmontar
– Retire el embellecedor integral de la rueda con el gancho de
alambre. ⇒fig. 135.
– Enganche este último en uno de los rebajes del embellecedor integral de la rueda.
Montar
– Coloque sobre la llanta, haciendo presión, el embellecedor inte- gral de rueda. Ejerza presión primero en el punto en que se
encuentra el rebaje de la válvula. A continuación encaje el resto
del embellecedor integral de la rueda.
Aflojar y apretar los tornillos de rueda
Los tornillos de la rueda se de berán aflojar antes de levantar
el vehículo.Aflojar
–Introduzca la llave de rueda hasta el tope en el tornillo de la
rueda .
– Agarre la llave por el extremo y gírela aproximadamente una vuelta hacia la izquierda ⇒ fig. 136 .
Apretar
– Introduzca la llave de rueda hasta el tope en el tornillo de rueda.
– Agarre la llave por el extremo y gire el tornillo hacia la derecha hasta que quede bien fijo.
Fig. 135 Retirar embelle-
cedor integral
Fig. 136 Cambio de
rueda: aflojar los tornillos
de rueda
Ibiza 250_ES Seite 220 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Para aflojar y apretar los tornillos de rueda antirrobo se necesita
el adaptador correspondiente.
¡ATENCIÓN!
Afloje los tornillos de rueda solo un poco (una vuelta aproximadamente)
antes de levantar el vehículo con el gato, de lo contrario existe peligro de
accidente
Nota
•
No utilice el útil de hexágono interior del mango del destornillador para
aflojar o apretar los tornillos de rueda.
•
Si no es posible aflojar un tornillo, con precaución, se puede hacer fuerza
con el pie, sobre el extremo de la llave de rueda. Para hacerlo, apóyese en el
vehículo y asegúrese de no perder el equilibrio.
Levantar el vehículo
Para poder desmontar las ruedas habrá que levantar el vehí-
culo utilizando el gato.
Fig. 137 Puntos de apoyo
del gatoFig. 138 Colocación del
gato
Ibiza 250_ES Seite 221 Donnerstag, 17. Juli 2008 5:42 17

Situaciones diversas
222
– Busque en el larguero inferior del vehículo el punto de apoyo mas cercano a la rueda pinchada ⇒página 221, fig. 137 .
– Coloque el gato debajo del punto de apoyo y súbalo, girando la manivela, hasta que la garra del mismo quede justamente por
debajo del nervio del larguero.
– Posicione el gato de modo que su garra envuelva el nervio del larguero inferior y que la placa base móvil se apoye plana sobre
el suelo ⇒página 221, fig. 138 .
– Suba el gato un poco mas hasta que la rueda se levante un poco del suelo.En el larguero inferior van marcados los lugares en los que se puede apoyar
el gato ⇒página 221, fig. 137 .Se ha previsto un lugar para cada rueda. El
gato no debe colocarse en otros lugares.
Si el gato se ha colocado sobre un piso blando es posible que resbale. Por
esta razón, el gato se deberá colocar sobre una superficie que ofrezca buen
apoyo. Utilice, en caso necesario, una base amplia y estable. En el caso del
piso liso (p. ej. baldosas), habría que colocar una base que no resbale (p. ej.
una estera de goma).
¡ATENCIÓN!
•
Tome las medidas necesarias para que el pie del gato no resbale. De lo
contrario existe peligro de accidente.
•
Si no se coloca el gato en los lugares previstos, la consecuencia puede
ser que se dañe el vehículo. Además, el gato puede resbalar si no esta bien
colocado en el vehículo, con el consecuente peligro de resultar herido.
Desmontar y montar la rueda
Para desmontar y montar la rueda debera llevar a cabo los
siguientes trabajos.Despues de haber aflojado los tornillos y de haber levantado el vehí-
culo con el gato, cambie la rueda tal como se indica a continuación:
Desmontar una rueda
– Desenrosque los tornillos utilizando el útil de hexágono interior
del mango del destornillador (herramienta del vehículo) y depo-
sitelos sobre una superficie limpia ⇒fig. 139.
Montar una rueda
– Enrosque los tornillos de rueda y apriételos un poco utilizando el útil de hexágono interior.
Fig. 139 Cambio de
rueda: Útil de hexágono
interior para girar los
tornillos
Ibiza 250_ES Seite 222 Donnerstag, 17. Juli 2008 5:42 17
