2008 Seat Ibiza 5D Manual de instrucciones (in Spanish)

Asientos y portaobjetos111
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Asientos y portaobjetosLa importancia del ajuste correcto de los asientos El ajuste correcto de los asientos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupan tes de múltiples maneras. El ajuste
correcto de los asientos es importante para:•
acceder con facilidad y rapidez a todos los mandos del tablero,
•
mantener el cuerpo relajado y descansado,
•
una conducción segura ⇒página 7,
•
obtener la protección óptima de los cinturones de seguridad y de los
airbags ⇒página 18.
¡ATENCIÓN!
•
Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.
•
No lleve nunca en su vehículo a más pasajeros de los permitidos.
•
Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un asiento de seguridad para niños ⇒página 44,
“Seguridad infantil”.
•
Los asientos delanteros y los apoyacabezas tienen que ajustarse
conforme a la estatura de los ocupant es, asimismo, los cinturones de segu-
ridad se han de ceñir correctamente con objeto de obtener una protección
óptima.
•
Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto también
tienen que tenerlo en cuenta los acompañantes. Ir sentado en una posición
incorrecta le expondrá a un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. El airbag puede ocasionarle heridas mortales al dispa-
rarse si no está sentado correctamente.
•
Es importante que el conducto r y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de mu erte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.
•
Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. De lo contrario, puede que el asiento se desajuste
durante la conducción provocando una situación de peligro con el consi-
guiente riesgo de sufrir graves lesiones. Además, al ajustar el asiento
durante la marcha se adopta una posición incorrecta (peligro de muerte).
•
A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el ⇒ página 44, “Seguridad
infantil”.¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 111 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos

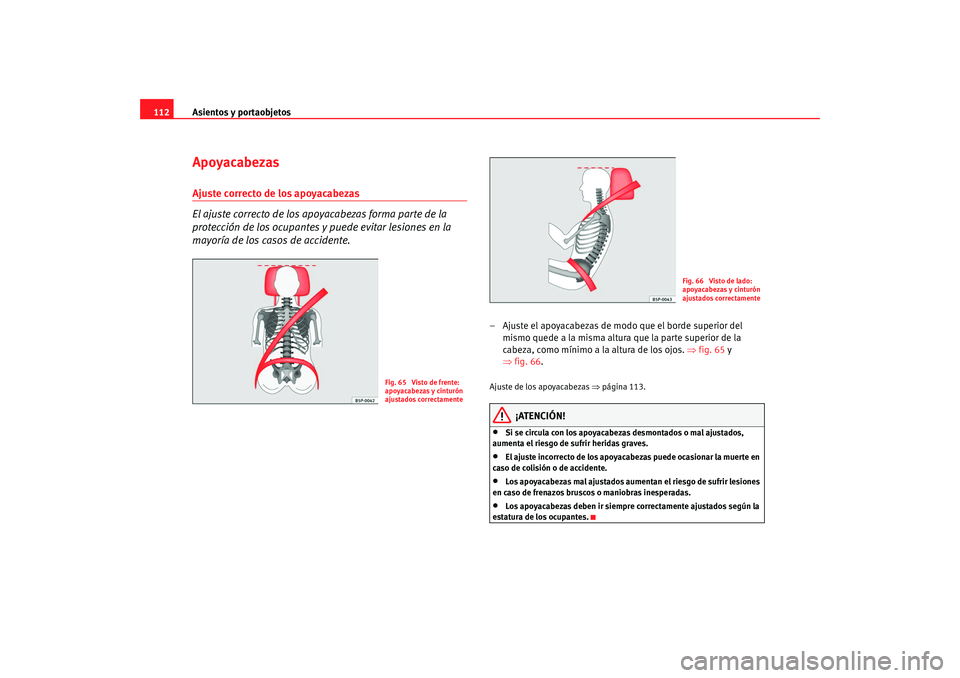

112ApoyacabezasAjuste correcto de los apoyacabezas
El ajuste correcto de los ap oyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza, como mínimo a la altura de los ojos. ⇒ fig. 65 y
⇒ fig. 66.Ajuste de los apoyacabezas ⇒página 113.
¡ATENCIÓN!
•
Si se circula con los apoyacabezas desmontados o mal ajustados,
aumenta el riesgo de sufrir heridas graves.
•
El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.
•
Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.
•
Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
Fig. 65 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 66 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
Ibiza 250_ES Seite 112 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos113
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta
la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar la altura (asiento traseros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta la posición de uso. – Para bajar el apoyacabezas, presione la tecla y empuje hacia
abajo.
– Asegúrese de que el apoyacabezas ha encastrado bien en una de las posiciones. ⇒página 14
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒ fig. 67(flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya- cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante ⇒página 13
¡ATENCIÓN!
•
No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.
•
No circule nunca con los apoyacabezas traseros en posición de no uso,
corre el peligro de sufrir graves lesiones.
•
Después del montaje ajuste los apo yacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.
•
Observe las indicaciones de advertencia de la ⇒página 112, “Ajuste
correcto de los apoyacabezas”.
Fig. 67 Ajuste o desmon-
taje del apoyacabezas
Ibiza 250_ES Seite 113 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos
114
Nota•
Para montar y desmontar los apoyacabezas traseros, incline ligeramente
hacia delante el respaldo del asiento.
•
Al montar de nuevo el apoyacabezas, introduzca los tubos al máximo en
sus guías sin oprimir la tecla.
Asientos delanterosAjuste de los asientos delanteros
Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás. – Suelte la palanca y siga desplazando el asiento hasta que
encastre.
Ajuste de la altura del asiento
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.
¡ATENCIÓN!
•
Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.
•
Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.
•
Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atención o de modo incontrolado, podrían
producirse magulladuras.
Fig. 68 Mandos del
asiento delantero
izquierdo
A1
A1
A2A3
Ibiza 250_ES Seite 114 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos115
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Asientos térmicos*

La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
– Pulse el conmutador correspondiente ⇒fig. 69 para encender la
calefacción del asiento.
– Una sola pulsación, conecta la calefacción en su máxima inten- sidad. Se iluminan los dos leds. ⇒fig. 69 . Tras 15 min. a máxima
intensidad, se apaga el led superior, se desactiva durante 2 min.
el sistema y transcurridos los 2 min., el sistema vuelve a
funcionar a mínima intensidad (el led inferior siempre está
encendido).
– Si pulsa una segunda vez el conmutador, la calefacción se conecta en su mínima intensidad. (Se ilumina el led inferior)
– Para desconectar la calefacción, pulse de nuevo el conmutador. ¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.
Fig. 69 Conmutador de la
calefacción de los
asientos delanteros
Ibiza 250_ES Seite 115 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos
116Asientos traserosAbatir el asiento trasero
Abatir el asiento
– Desmonte los apoyacabezas ⇒página 113.
– Tire del borde delantero del cojín del asiento ⇒fig. 70 hacia
arriba en la dirección de la flecha.
– Levante el cojín hacia delante en la dirección de la flecha.
– Tire de la tecla de desbloqueo ⇒fig. 71 en la dirección de la
flecha y abata el respaldo hacia delante.
– Introduzca los apoyacabezas en las fijaciones previstas para ello.
Levantar el asiento
– Extraiga los apoyacabezas de su fijación en el cojín del asiento.
– Levante el respaldo hasta que encastre correctamente en los bloqueos.
– Una vez bloqueado el respaldo, tire del cinturón central o direc- tamente del respaldo para comprobar que el respaldo ha
quedado correctamente anclado.
– Compruebe que la manecilla de accionamiento está en su posi- ción de reposo.
– Monte de nuevo los apoyacabezas traseros ⇒página 113.
– Baje el cojín y empújelo hacia atrás por debajo de los cierres del cinturón.
– Presione la parte delantera del cojín hacia abajo.
Fig. 70 Levantar el cojín
del asiento traseroFig. 71 Tecla de desblo-
queo del respaldo trasero
A1
A2
Ibiza 250_ES Seite 116 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos117
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

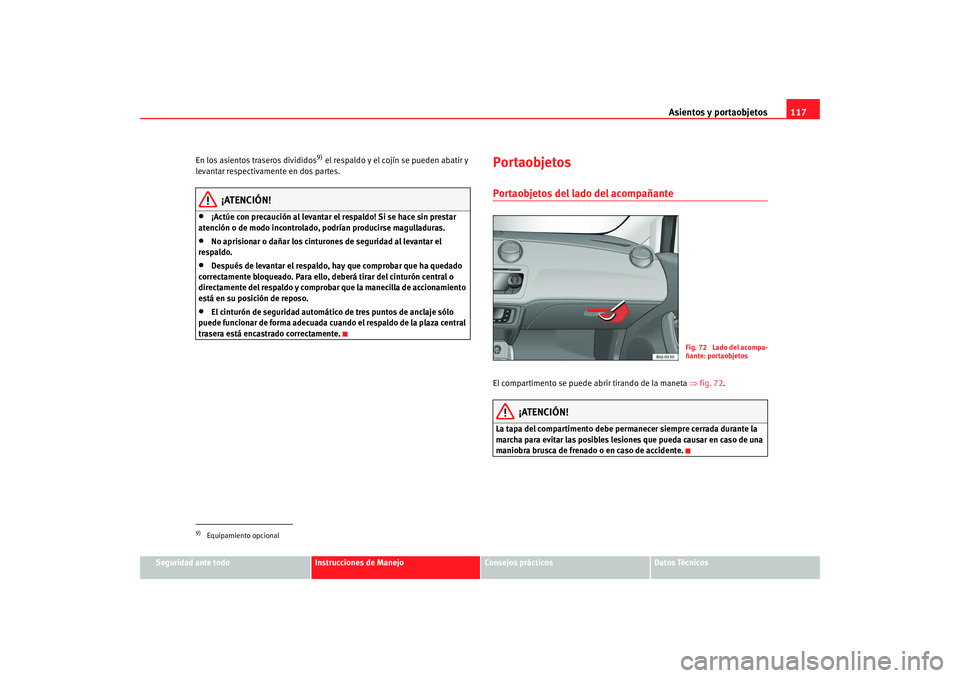

En los asientos traseros divididos
9) el respaldo y el cojín se pueden abatir y
levantar respectivamente en dos partes.
¡ATENCIÓN!
•
¡Actúe con precaución al levantar el respaldo! Si se hace sin prestar
atención o de modo incontrolado, podrían producirse magulladuras.
•
No aprisionar o dañar los cinturones de seguridad al levantar el
respaldo.
•
Después de levantar el respaldo, hay que comprobar que ha quedado
correctamente bloqueado. Para ello, deberá tirar del cinturón central o
directamente del respaldo y comproba r que la manecilla de accionamiento
está en su posición de reposo.
•
El cinturón de seguridad automático de tres puntos de anclaje sólo
puede funcionar de forma adecuada cuando el respaldo de la plaza central
trasera está encastrado correctamente.
PortaobjetosPortaobjetos del lado del acompañante El compartimento se puede a brir tirando de la maneta ⇒fig. 72.
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
9)Equipamiento opcional
Fig. 72 Lado del acompa-
ñante: portaobjetos
Ibiza 250_ES Seite 117 Donnerstag, 17. Juli 2008 5:42 17

Asientos y portaobjetos
118Compartimiento para objetos lado conductor
Existe un compartimiento para objetos en el lado del
conductor
Soporte para navegador en tablero*
Su coche puede ir equipado con un soporte para un nave-
gador portátil.
Fig. 73 Compartimiento
lado conductor
Fig. 74 Soporte para
navegador en tablero.Fig. 75 Soporte con tapa
abierta para colocación
del navegador.
Ibiza 250_ES Seite 118 Donnerstag, 17. Juli 2008 5:42 17
