– Quite la cubierta de plástico, encajando un destornillador en la
parte trasera.
– Introduzca una llave allen (4 mm) en la abertura hasta hacer tope y cierre el techo corredizo.
Ibiza 250_ES Seite 95 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad
96Luces y visibilidadLucesEncender y apagar las luces


Encender la luz de población
–Gire el mando de las luces ⇒ fig. 51 hasta la posición

.
Encender la luz de cruce
– Gire el mando de las luces hasta la posición

.
Apagar las luces
– Gire el mando de las luces hasta la posición 0. Encender los faros antiniebla delanteros*
– Gire el mando de las luces desde la posición

o 
hasta el
primer encastre y tire del mismo. Se enciende el símbolo
 del
mando de las luces.
Encender la luz trasera antiniebla (vehículos con faros antiniebla
delanteros)
– Gire el mando de las luces desde la posición

o 
hasta el
segundo encastre y tire del mismo ⇒. Se enciende un testigo
situado en el cuadro de testigos de control y de advertencia.
Encender la luz trasera antiniebla (vehículos sin faros antiniebla
delanteros)
– Gire el mando de las luces hasta el tope desde la posición

o

y tire del mismo. Se enciende un testigo situado en el cuadro
de testigos de control y de advertencia.¡ATENCIÓN!
No conduzca nunca con la luz de poblac ión, ya que existe peligro de acci-
dente. La luz de población no alumbra lo suficiente como para ver bien la
vía por la que se circula o para ser vi sto por los conductores de otros vehí-
culos. Por este motivo, encienda siempre la luz de cruce de noche o cuando
la visibilidad no sea buena.
Fig. 51 Detalle del
tablero de instrumentos:
mando de las luces, faros
antiniebla y luz trasera
antiniebla
Ibiza 250_ES Seite 96 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad97
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

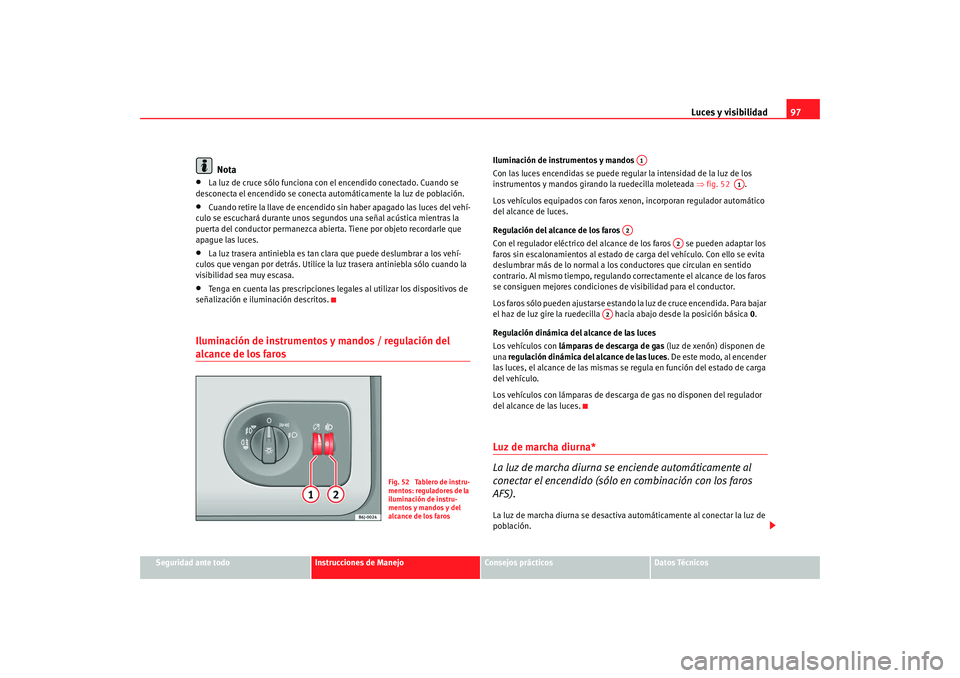

Nota
•
La luz de cruce sólo funciona con el encendido conectado. Cuando se
desconecta el encendido se conecta automáticamente la luz de población.
•
Cuando retire la llave de encendido sin haber apagado las luces del vehí-
culo se escuchará durante unos segundos una señal acústica mientras la
puerta del conductor permanezca abierta. Tiene por objeto recordarle que
apague las luces.
•
La luz trasera antiniebla es tan clara que puede deslumbrar a los vehí-
culos que vengan por detrás. Utilice la luz trasera antiniebla sólo cuando la
visibilidad sea muy escasa.
•
Tenga en cuenta las prescripciones lega les al utilizar los dispositivos de
señalización e iluminación descritos.
Iluminación de instrumentos y mandos / regulación del alcance de los faros
Iluminación de instrumentos y mandos
Con las luces encendidas se puede regular la intensidad de la luz de los
instrumentos y mandos girando la ruedecilla moleteada ⇒fig. 52 .
Los vehículos equipados con faros xenon, incorporan regulador automático
del alcance de luces.
Regulación del alcance de los faros
Con el regulador el éctrico del alcance de los faros se pueden adaptar los
faros sin escalonamientos al estado de carga del vehículo. Con ello se evita
deslumbrar más de lo normal a los conductores que circulan en sentido
contrario. Al mismo tiempo, regulando correctamente el alcance de los faros
se consiguen mejores condiciones de visibilidad para el conductor.
Los faros sólo pueden ajustarse estando la luz de cruce encendida. Para bajar
el haz de luz gire la ruedecilla hacia abajo desde la posición básica 0.
Regulación dinámica del alcance de las luces
Los vehículos con lámparas de descarga de gas (luz de xenón) disponen de
una regulación dinámica del alcance de las luces . De este modo, al encender
las luces, el alcance de las mismas se regula en función del estado de carga
del vehículo.
Los vehículos con lámparas de descarga de gas no disponen del regulador
del alcance de las luces.Luz de marcha diurna*
La luz de marcha diurna se enciende automáticamente al
conectar el encendido (sólo en combinación con los faros
AFS).La luz de marcha diurna se desactiva automáticamente al conectar la luz de
población.
Fig. 52 Tablero de instru-
mentos: reguladores de la
iluminación de instru-
mentos y mandos y del
alcance de los faros
A1
A1
A2
A2
A2
Ibiza 250_ES Seite 97 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad
98

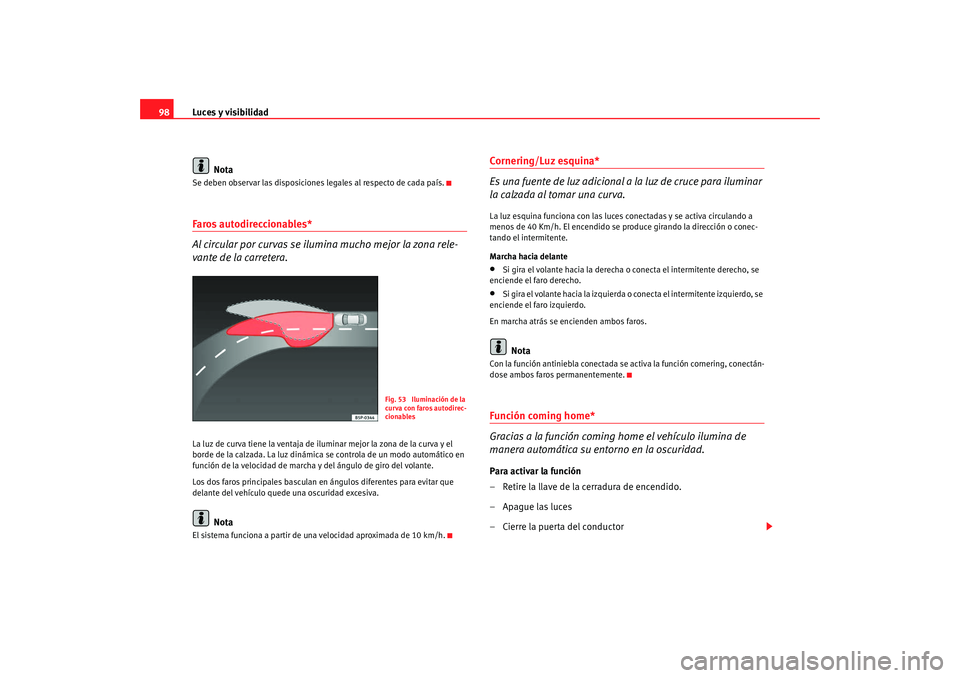

NotaSe deben observar las disposiciones legales al respecto de cada país.Faros autodireccionables*
Al circular por curvas se ilumina mucho mejor la zona rele-
vante de la carretera.La luz de curva tiene la ventaja de iluminar mejor la zona de la curva y el
borde de la calzada. La luz dinámica se controla de un modo automático en
función de la velocidad de marcha y del ángulo de giro del volante.
Los dos faros principales basculan en ángulos diferentes para evitar que
delante del vehículo quede una oscuridad excesiva.
Nota
El sistema funciona a partir de una velocidad aproximada de 10 km/h.
Cornering/Luz esquina*
Es una fuente de luz adicional a la luz de cruce para iluminar
la calzada al tomar una curva.La luz esquina funciona con las luces conectadas y se activa circulando a
menos de 40 Km/h. El encendido se produce girando la dirección o conec-
tando el intermitente.
Marcha hacia delante•
Si gira el volante hacia la derecha o conecta el intermitente derecho, se
enciende el faro derecho.
•
Si gira el volante hacia la izquierda o conecta el intermitente izquierdo, se
enciende el faro izquierdo.
En marcha atrás se encienden ambos faros.Nota
Con la función antiniebla conectada se activa la función cornering, conectán-
dose ambos faros permanentemente.Función coming home*
Gracias a la función coming home el vehículo ilumina de
manera automática su entorno en la oscuridad.Para activar la función
– Retire la llave de la cerradura de encendido.
–Apague las luces
– Cierre la puerta del conductor
Fig. 53 Iluminación de la
curva con faros autodirec-
cionables
Ibiza 250_ES Seite 98 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad99
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

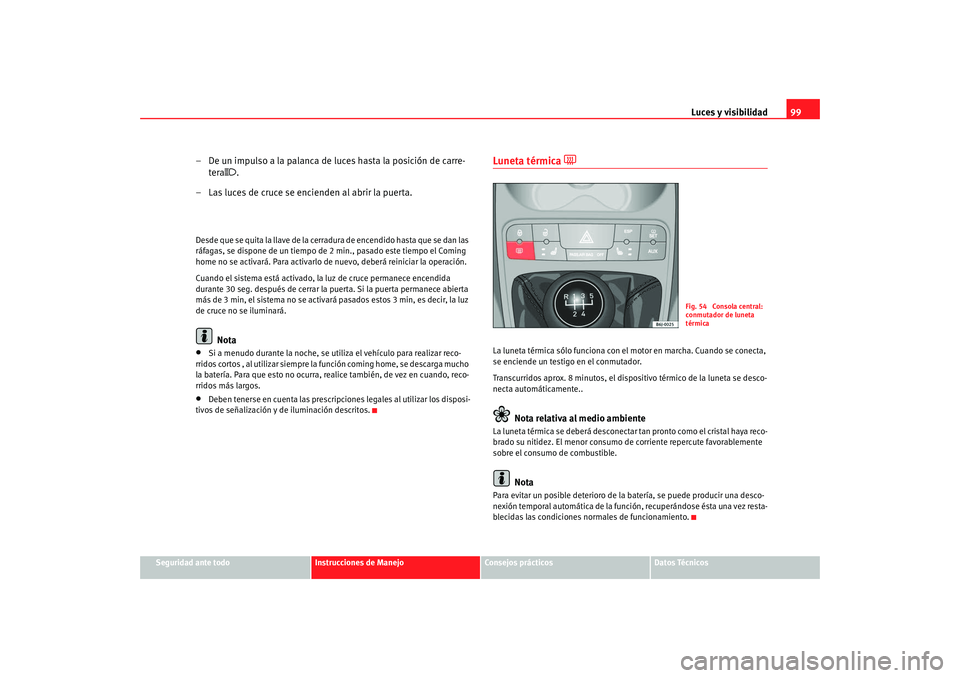

– De un impulso a la palanca de luces hasta la posición de carre-
tera

.
– Las luces de cruce se encienden al abrir la puerta.
Desde que se quita la llave de la cerradura de encendido hasta que se dan las
ráfagas, se dispone de un tiempo de 2 min., pasado este tiempo el Coming
home no se activará. Para activarlo de nuevo, deberá reiniciar la operación.
Cuando el sistema está activado, la luz de cruce permanece encendida
durante 30 seg. después de cerrar la puerta. Si la puerta permanece abierta
más de 3 min, el sistema no se activará pasados estos 3 min, es decir, la luz
de cruce no se iluminará.
Nota
•
Si a menudo durante la noche, se utiliza el vehículo para realizar reco-
rridos cortos , al utilizar siempre la función coming home, se descarga mucho
la batería. Para que esto no ocurra, realice también, de vez en cuando, reco-
rridos más largos.
•
Deben tenerse en cuenta las prescripciones legales al utilizar los disposi-
tivos de señalización y de iluminación descritos.
Luneta térmica

La luneta térmica sólo funciona con el motor en marcha. Cuando se conecta,
se enciende un testigo en el conmutador.
Transcurridos aprox. 8 minutos, el dispositivo térmico de la luneta se desco-
necta automáticamente..
Nota relativa al medio ambiente
La luneta térmica se deberá desconectar tan pronto como el cristal haya reco-
brado su nitidez. El menor consumo de corriente repercute favorablemente
sobre el consumo de combustible.
Nota
Para evitar un posible deterioro de la batería, se puede producir una desco-
nexión temporal automática de la func ión, recuperándose ésta una vez resta-
blecidas las condiciones normales de funcionamiento.
Fig. 54 Consola central:
conmutador de luneta
térmica
Ibiza 250_ES Seite 99 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad
100Intermitentes de emergencia


En caso de peligro, los intermitentes de emergencia sirven
para llamar la atención de los demás conductores sobre su
vehículo.
Si su vehículo se queda parado:
1. Aparque el vehículo a una di stancia prudencial del tráfico
rodado.
2. Pulse el conmutador para encender los intermitentes de emer- gencia ⇒.
3. Pare el motor.
4. Ponga el freno de mano. 5. Engrane la 1ª marcha en los vehículos con cambio manual o
coloque la palanca selectora en P si se trata de un vehículo con
cambio automático.
6. Utilice el triángulo de preseñalización para indicar la posición de su vehículo de manera que no represente un peligro para otros
usuarios de la vía.
7. Lleve siempre consigo la llave al abandonar el vehículo.
Encienda los intermitentes de emergencia cuando, por ejemplo:•
se aproxime a un atasco,
•
se produzca una situación de emergencia,
•
el vehículo se quede parado por una avería técnica,
•
remolque a otro vehículo o sea remolcado.
Cuando los intermitentes de emergencia están conectados, todos los inter-
mitentes del vehículo parpadean de form a simultánea. Es decir, que tanto los
testigos de los intermitentes
  como el testigo del conmutador
 parpa-
dean de forma simultánea. Los intermitentes simultáneos de emergencia
funcionan también con el encendido desconectado.
¡ATENCIÓN!
•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice siempre los intermitentes de emergencia y un
triángulo de preseñalización para indicar la posición de su vehículo de
manera que no represente un peligro para terceros.
•
A causa de las altas temperaturas que se pueden alcanzar en el catali-
zador, no debe aparcase nunca el ve hículo en una zona donde pueda entrar
en contacto con materiales altamente inflamables como, por ejemplo,
hierba seca o gasolina derramada, de lo contrario existe peligro de
incendio.
Fig. 55 Consola central:
conmutador de los inter-
mitentes de emergencia
Ibiza 250_ES Seite 100 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad101
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
•
La batería del vehículo se descarga (incluso con el encendido desconec-
tado) cuando los intermitentes de em ergencia permanecen encendidos
durante un periodo de tiempo largo.
•
Tenga en cuenta las prescripciones legales al utilizar los intermitentes de
emergencia.
Palanca de intermitentes y de luz de carretera
Con dicha palanca pueden activarse, además de los intermi-
tentes y la luz de carretera, la luz de estacionamiento y las
ráfagas de luz.La palanca de intermitentes y de luz de carretera tiene las siguientes
funciones: Encender los intermitentes
– Desplace la palanca hacia arriba hasta el tope
⇒fig. 56 para
encender el intermitente derecho o bien hacia abajo , para
encender el intermitente izquierdo.
Encender el intermitente al cambiar de carril
– Mueva la palanca hacia arriba o hacia abajo sólo hasta el punto de presión y suéltela. El intermitente parpadea varias
veces. El testigo de control correspondiente también parpadea.
Encender y apagar la luz de carretera
– Gire el mando de las luces hasta la posición

.
– Desplace la palanca hacia adelante ⇒fig. 56 para encender
la luz de carretera.
– Desplace la palanca a la posición inicial para apagar la luz de carretera.
Ráfagas de luz
– Desplace la palanca hacia el volante para accionar las ráfagas de luz.
Luz de estacionamiento
– Desconecte el encendido y retire la llave del contacto.
– Desplace la palanca de los intermitentes hacia arriba o hacia abajo para encender la luz derecha o la luz izquierda de estacio-
namiento.
Fig. 56 Palanca de inter-
mitentes y de luz de carre-
tera
A1
A2
A1
A2A4
A3
Ibiza 250_ES Seite 101 Donnerstag, 17. Juli 2008 5:42 17

Luces y visibilidad
102

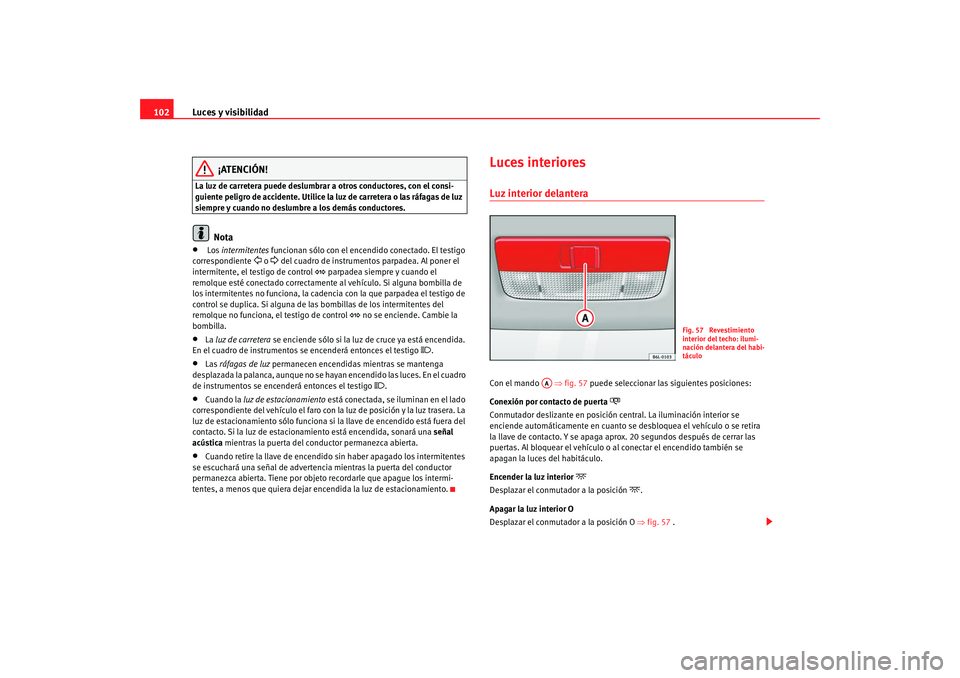

¡ATENCIÓN!
La luz de carretera puede deslumbrar a otros conductores, con el consi-
guiente peligro de accidente. Utilice la luz de carretera o las ráfagas de luz
siempre y cuando no deslumbre a los demás conductores.
Nota
•
Los intermitentes funcionan sólo con el encendido conectado. El testigo
correspondiente
 o  del cuadro de instrumentos parpadea. Al poner el
intermitente, el testigo de control
 parpadea siempre y cuando el
remolque esté conectado correctament e al vehículo. Si alguna bombilla de
los intermitentes no funciona, la cadenc ia con la que parpadea el testigo de
control se duplica. Si alguna de las bombillas de los intermitentes del
remolque no funciona, el testigo de control
 no se enciende. Cambie la
bombilla.
•
La luz de carretera se enciende sólo si la luz de cruce ya está encendida.
En el cuadro de instrumentos se encenderá entonces el testigo
.
•
Las ráfagas de luz permanecen encendidas mientras se mantenga
desplazada la palanca, aunque no se hayan encendido las luces. En el cuadro
de instrumentos se encend erá entonces el testigo
.
•
Cuando la luz de estacionamiento está conectada, se iluminan en el lado
correspondiente del vehículo el faro con la luz de posición y la luz trasera. La
luz de estacionamiento sólo funciona si la llave de encendido está fuera del
contacto. Si la luz de estacionamiento está encendida, sonará una señal
acústica mientras la puerta del conductor permanezca abierta.
•
Cuando retire la llave de encendido sin haber apagado los intermitentes
se escuchará una señal de advertencia mientras la puerta del conductor
permanezca abierta. Tiene por objeto recordarle que apague los intermi-
tentes, a menos que quiera dejar encendida la luz de estacionamiento.
Luces interioresLuz interior delantera Con el mando ⇒ fig. 57 puede seleccionar las siguientes posiciones:
Conexión por contacto de puerta

Conmutador deslizante en posición central. La iluminación interior se
enciende automáticamente en cuanto se desbloquea el vehículo o se retira
la llave de contacto. Y se apaga aprox. 20 segundos después de cerrar las
puertas. Al bloquear el vehículo o al conectar el encendido también se
apagan la luces del habitáculo.
Encender la luz interior

Desplazar el conmutador a la posición
.
Apagar la luz interior O
Desplazar el conmutador a la posición O ⇒fig. 57 .
Fig. 57 Revestimiento
interior del techo: ilumi-
nación delantera del habi-
táculo
AA
Ibiza 250_ES Seite 102 Donnerstag, 17. Juli 2008 5:42 17
