2008 Seat Cordoba Manual do proprietário (in Portuguese)

55
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
COR_POR_0707 Seite 55 Freitag, 3. August 2007 9:15 09

56

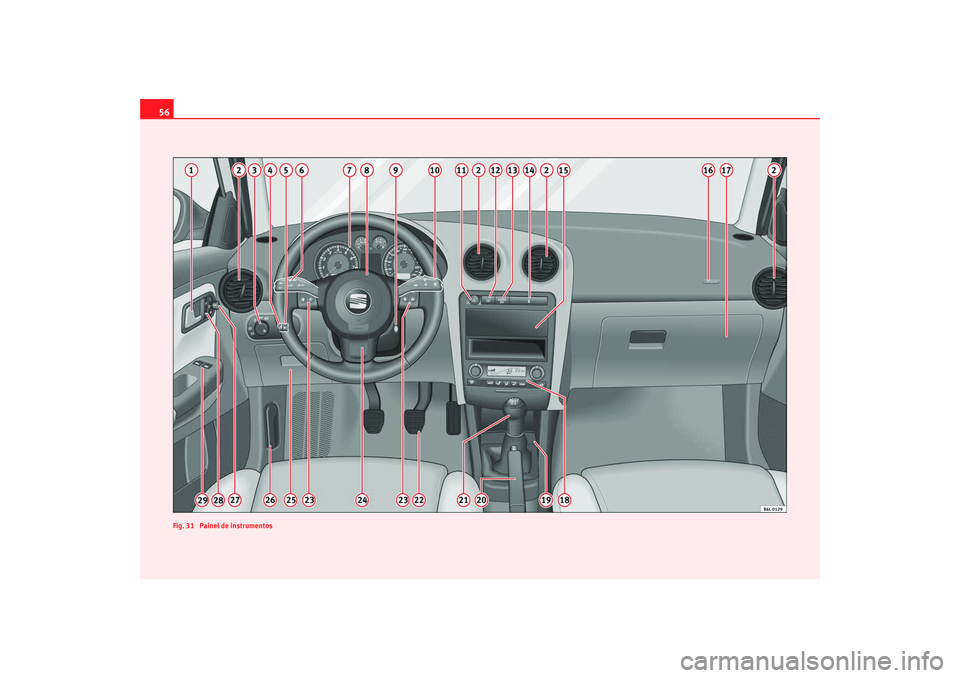

Fig. 31 Painel de instrumentosCOR_POR_0707 Seite 56 Freitag, 3. August 2007 9:15 09

Posto de condução57
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta
Difusores de saída do ar
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da iluminação do pa inel de instrumentos e dos
interruptores* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis* . . . . . . . . . . . . . . . . . . . . . . .
Alavanca dos indicadores de direcção e médios e regulador da
velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos e luzes avisadoras:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Luzes avisadoras e de advertência . . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a ignição ligada)/ Airbag do
condutor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fechadura de direcção e arranque . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa/lava pára-brisas / e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor para instalação de pisca de emergência . . . . . . . .
Interruptor do desembaciador traseiro . . . . . . . . . . . . . . . . . . .
Luz avisadora de desactivação de Airbag* . . . . . . . . . . . . . . . . Porta-bebidas* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamento para rádio*/Sistema de rádio-navegação*
Airbag acompanhante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta-luvas/Porta-objectos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptores para:
−
Aquecimento e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cinzeiro/Isqueiro /Tomada . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca de caixa de velocidades automática*/manual . . . . .
Pedais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos no volante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca da coluna da direcção regulável* . . . . . . . . . . . . . . .
Compartimento para objectos . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca para abrir a tampa do compartimento do motor . . . .
Comando para regulação dos espelhos exteriores eléctricos*
Botão do fecho centralizado* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos para os vidros eléctricos* . . . . . . . . . . . . . . . . . . . .
Nota
Alguns dos equipamentos indicados fazem apenas parte de determinadas
versões do modelo ou são equipamentos opcionais.
A1A2A3
97
A4
98
A5
98
A6
100,149
A7
58
66
A8
30
A9
138
A10
104, 61
A11
99
A12
99
A13
32
A14
118
A15A16
34
A17
116
A18
125
128
131
A19
119
A20
147
A21
143,142
A22
15
A23
75
A24
136
A25
116
A26
189
A27
108
A28
80
A29
91
COR_POR_0707 Seite 57 Freitag, 3. August 2007 9:15 09

Posto de condução
58InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.Fig. 32 Pormenor do painel de bordo: painel de instrumentosA disposição dos instrumentos depende da versão do modelo e do motor.
Conta-rotações* ⇒página 59
Temperatura do líquido de refrigeração ⇒página 59
Nível do combustível ⇒página 60
Velocímetro ⇒página 60 Relógio digital*/Indicador da temperatura exterior*/Indicador multifun-
ções
⇒página 61
Indicador das posições da alavanca selectora ⇒página 64
Conta-quilómetros ou indicador do próximo Serviço* ⇒página 64A1A2A3A4
A5A6A7
COR_POR_0707 Seite 58 Freitag, 3. August 2007 9:15 09

Posto de condução59
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.O início da zona vermelha na escala de rotações ⇒página 58, fig. 32
indica o regime máximo das rotações à temperatura normal de serviço. Reco-
menda-se que antes de alcançar esta zona seja engrenada a velocidade
imediatamente superior ou que seja colocada a alavanca selectora na
posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve, em circunstância nenhuma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança superior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento.
Indicador da temperatura do líquido de refrigeração


O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 33 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquan to a luz avisadora não se acender
no painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 66, fig. 40 e ao mesmo tempo será emitido um sinal sonoro*.
A1
Fig. 33 Indicador da
temperatura do líquido de
refrigeração do motor
AAAB
AC
AC
A2
COR_POR_0707 Seite 59 Freitag, 3. August 2007 9:15 09

Posto de condução
60Pare o veículo e desligue o motor. Verifique o nível do líquido de refrigeração
⇒ página 195 ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no compartimento do motor, tenha
em consideração as instruções de segurança ⇒página 188.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.
Indi cador do nível do depósito de c ombustível

e indicador
de reservaPainel de instrumentos: indicador do nível do combustível
O depósito de combustível tem uma capacidade aproximada de 45 litros.
Quando o ponteiro alcançar a margem vermelha da zona de reserva
⇒ fig. 34 , acende-se uma luz de advertência e soa um aviso sonoro para
avisá-lo que deve abastecer . Nessa altura ainda restam 7 litros.VelocímetroO velocímetro tem um conta-quilómetros total e um conta quilómetros
parcial, assim como um indicador de intervalos de serviço.
Durante o período de rodagem deve observar as instruções existentes em
⇒página 157.
Fig. 34 Indicador do nível
do combustível
COR_POR_0707 Seite 60 Freitag, 3. August 2007 9:15 09

Posto de condução61
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Visor digital no painel de instrumentosRelógio digital* – Para acertar as horas, rodar o botão do acerto ⇒página 58,
fig. 32 até ao batente, para a esquerda. Com uma rotação
única e rápida para a esquerda, avança-se uma hora.
– Para acertar os minutos, rodar o botão do acerto até ao batente, para a direita. Com uma rotação única e rápida para a direita,
avança-se um minuto.Indicador da temperatura exterior*
A temperatura exterior é indicada com a ignição ligada.A temperaturas descendentes que vão desde +4°C até -7°C e a temperaturas
ascendentes que vão desde -5°C até +6°C aparece, além da temperatura
exterior, um cristal de gelo e se a velocidade for superior a 10 km/h é emitido
um sinal acústico.
Com a iluminação dos símbolos de cristal pretende-se avisar o condutor do
perigo de gelo, para que conduza com maior prudência.
Com o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatura exterior efectiva devido à irradi-
ação térmica do motor.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) indica diversos dados sobre
a condução e o consumo.
A5
Fig. 35 Alavanca do
limpa/lava-vidros: botão
A e botão basculante BFig. 36 Visor digital do
painel de instrumentos:
indicador da temperatura
exterior
COR_POR_0707 Seite 61 Freitag, 3. August 2007 9:15 09

Posto de condução
62
O sistema multifunções dispõe de duas memórias automáticas: 1 -
Memória actual y 2 - Memória total . Em cima, do lado direito, é indi-
cada a memória momentaneamente seleccionada.
Seleccionar a memória
– Para mudar de uma memória para a outra, premir brevemente o botão ⇒página 61, fig. 35 na alavanca do limpa-vidros, com
a ignição ligada.
Apagar as memórias
– Seleccionar a memória que pretende reinicializar.
– Premir o botão na alavanca do limpa-vidros durante pelo menos dois segundos.A memória parcial por percurso 1 recolhe os dados da condução e do
consumo durante o tempo em que a ignição está ligada. Se a viagem for pros-
seguida até 2 horas depois de se desl igar a ignição, os novos valores são
somados aos anteriores. Se a interrupçã o da viagem for superior a 2 horas,
todos os dados são automaticamente apagados da memória.
A memória totalizadora 2 recolhe os dados de um número indeterminado de
viagens (mesmo que a ignição tenha ficado desligada durante mais de 2
horas), até se atingirem 99 horas e 59 minutos de condução, 9999 km de
percurso ou 999 litros de combustível consumido. Se um dos valores indi-
cados for ultrapassado, a memória é apagada.
Valores no indicador multifunções (MFA)* Accionando o interruptor basculante ⇒fig. 37 na alavanca do limpa-
vidros, pode-se comutar entre os segu intes indicadores no indicador multi-
funções (MFA):
AA
AA
Fig. 37 Alavanca do
limpa/lava-vidros: botão
A e botão basculante BFig. 38 Visor digital do
painel de instrumentos:
indicador da temperatura
exterior.
AB
