2008 Seat Cordoba Manual do proprietário (in Portuguese)

Verificar e reabastecer os níveis 199
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Se as escovas trepidarem
, devem ser substituídas, se estiverem danificadas
ou limpas em caso de sujidade.
Se não for suficiente limpá-las, o âng ulo do montagem dos braços do limpa-
vidros pode estar desajustado. Nesse caso, dirija-se junto de uma oficina
especializada para que sejam controlados e ajustados.
ATENÇÃO!
Circule apenas em caso de boa visibilidade em todos os vidros!•
Limpar periodicamente as escovas do limpa-vidros e todos os vidros.
•
As escovas do limpa-vidros devem ser substituídas uma ou duas vezes
por ano.Cuidado!
•
As escovas do limpa-vidros defeituosas ou sujas podem riscar o pára-
brisas.
•
Não limpar nunca os vidros com co mbustível, produto de remoção de
verniz, diluente ou outros líquidos de ste tipo. Estes produtos podem dani-
ficar as escovas do limpa-vidros.
•
Não deslocar nunca o limpa-vidros ou o respectivo braço com a mão.
Podiam danificar-se.Nota
•
Os braços do limpa-vidros só podem ser colocados na posição de serviço
com o capot totalmente fechado.
Líquido dos travõesVerificação do nível do líquido dos travões
O líquido dos travões é controlado no âmbito dos serviços de
inspecção.– Controlar o nível do líquido dos travões no reservatório do líquido dos travões transparente. O nível terá de situar-se
sempre entre as marcas «MIN» e «MAX».Poderá ver a localização do reservatório de expansão do líquido de refrige-
ração na figura do respecti vo compartimento do motor ⇒página 246. O
reservatório é identificável pe lo tampão preto e amarelo.
É normal uma ligeira baixa do nível em andamento, devido a desgaste e ao
reajustamento automático das pastilhas dos travões.
Fig. 128 Tampão do
reservatório do líquido de
travões no comparti-
mento do motor
COR_POR_0707 Seite 199 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis

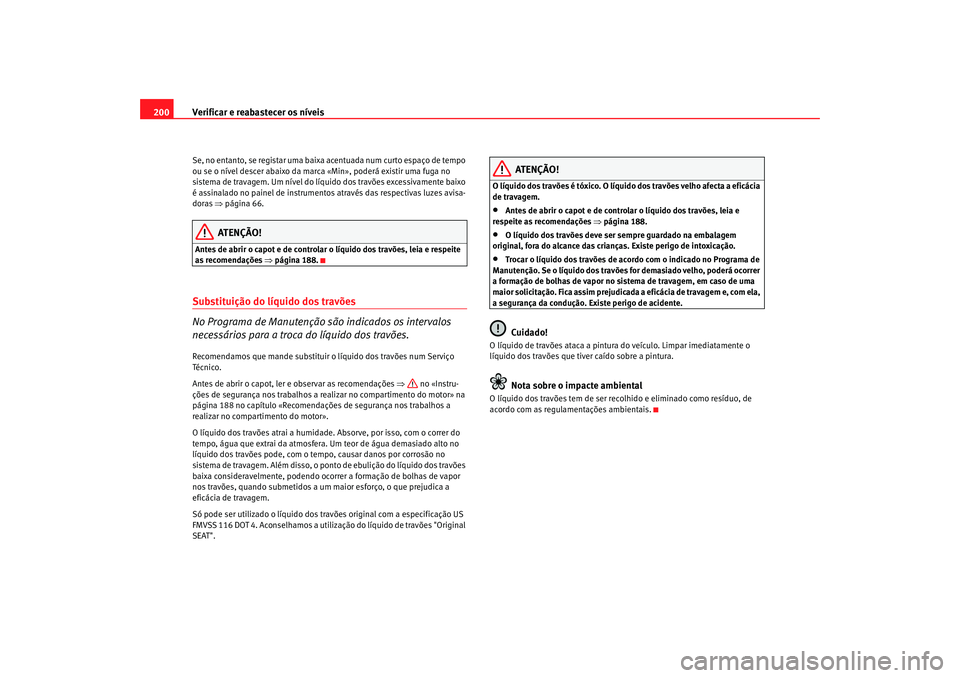

200Se, no entanto, se registar uma baixa acentuada num curto espaço de tempo
ou se o nível descer abaixo da marca «Min», poderá existir uma fuga no
sistema de travagem. Um nível do líquido dos travões excessivamente baixo
é assinalado no painel de instrumentos através das respectivas luzes avisa-
doras ⇒página 66.
ATENÇÃO!
Antes de abrir o capot e de controlar o líquido dos travões, leia e respeite
as recomendações ⇒página 188.Substituição do líquido dos travões
No Programa de Manutenção são indicados os intervalos
necessários para a troca do líquido dos travões.Recomendamos que mande substituir o líquido dos travões num Serviço
Té cn i co .
Antes de abrir o capot, ler e observar as recomendações ⇒ no «Instru-
ções de segurança nos trabalhos a realiz ar no compartimento do motor» na
página 188 no capítulo «Recomendaçõ es de segurança nos trabalhos a
realizar no compartimento do motor».
O líquido dos travões atrai a humidade. Absorve, por isso, com o correr do
tempo, água que extrai da atmosfera. Um teor de água demasiado alto no
líquido dos travões pode, com o temp o, causar danos por corrosão no
sistema de travagem. Além disso, o ponto de ebulição do líquido dos travões
baixa consideravelmente, podendo ocorrer a formação de bolhas de vapor
nos travões, quando submetidos a um maior esforço, o que prejudica a
eficácia de travagem.
Só pode ser utilizado o líquido dos travões origin al com a especificação US
FMVSS 116 DOT 4. Aconselhamos a utilizaç ão do líquido de travões "Original
SEAT".
ATENÇÃO!
O líquido dos travões é tóxico. O líquido dos travões velho afecta a eficácia
de travagem.•
Antes de abrir o capot e de controlar o líquido dos travões, leia e
respeite as recomendações ⇒página 188.
•
O líquido dos travões deve ser sempre guardado na embalagem
original, fora do alcance das crianças. Existe perigo de intoxicação.
•
Trocar o líquido dos travões de acordo com o indicado no Programa de
Manutenção. Se o líquido dos travões for demasiado velho, poderá ocorrer
a formação de bolhas de vapor no sistema de travagem, em caso de uma
maior solicitação. Fica assim prejudicada a eficácia de travagem e, com ela,
a segurança da condução. Existe perigo de acidente.Cuidado!
O líquido de travões atac a a pintura do veículo. Limpar imediatamente o
líquido dos travões que tiver caído sobre a pintura.
Nota sobre o impacte ambiental
O líquido dos travões tem de ser recolhido e eliminado como resíduo, de
acordo com as regulamentações ambientais.
COR_POR_0707 Seite 200 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis 201
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
BateriaRecomendações sobre o manuseamento da bateria
ATENÇÃO!
Nos trabalhos a realizar na bateria e no sistema eléctrico poderão ocorrer
lesões, queimaduras e registar-se riscos de acidente e de incêndio.•
Proteja os olhos. Evitar o contacto de partículas com teor de ácido ou de
chumbo com os olhos, a pele e o vestuário.
•
O electrólito da bateria é fortemente corrosivo. Usar luvas e óculos de
protecção. Não tombar as baterias, pois pode ser vertido electrólito pelas
aberturas de ventilação. Eventuais salpicos de electrólito nos olhos devem
ser imediatamente enxaguados com muita água. Procurar depois assis-
tência médica urgente. Os salpicos de electrólito que tenham atingido a
pele ou o vestuário devem ser imed iatamente neutralizados com água e
sabão e enxaguados com água abundante. No caso de ingestão de electró-
lito, procurar assistência médica imediata.
•
É proibido fazer lume, faíscas, chamas vivas e fumar. Evitar a formação
de faíscas no manuseamento de cabos e dispositivos eléctricos ou por descarga electroestática. Não curto-circuitar nunca os terminais da bateria.
Perigo de lesões provocadas por faíscas com elevada carga energética.
•
Na recarga da bateria forma-se uma mistura de gases altamente explo-
siva. Só recarregar as baterias em recintos bem arejados.
•
Manter as crianças afastadas do electrólito e das baterias.
•
Antes de realizar qualquer trabalho no sistema eléctrico, desligar o
motor, a ignição e todos os consumidor es eléctricos. Desligar o cabo nega-
tivo da bateria. Em caso de substituição de uma lâmpada incandescente,
basta desligar a lâmpada.
•
Antes de desligar a bateria, desa ctivar o alarme anti-roubo, destran-
cando o veículo! De contrário, o alarme é disparado.
•
Ao desligar a bateria da rede de bordo, desligar primeiro o cabo nega-
tivo e depois o cabo positivo.
•
Antes de voltar a ligar a bateria, desligar todos os consumidores eléc-
tricos. Ligar primeiro o cabo positivo e depois o cabo negativo. Não trocar
nunca os cabos, sob pena de se queimarem.
•
Não recarregue nunca uma bateria congelada – perigo de explosão e
queimaduras por ácido! Substituir uma bateria que tiver congelado. Uma
bateria descarregada pode congelar já com temperaturas à volta dos 0°C.
•
Ter o cuidado de assegurar sempre que o tubo de ventilação está fixado
à bateria.
•
Não utilizar baterias que estejam avariadas. Existe perigo de explosão.
Substituir imediatamente uma bateria que esteja danificada.Cuidado!
•
A bateria do veículo não deve ser nu nca desligada com a ignição ligada
nem com o motor em funcionamento, pois isso poderia danificar a instalação
eléctrica e os componentes electrónicos.
•
Não expor a bateria por um período mais prolongado directamente à luz
do dia, a fim de proteger a carcaça da bateria dos raios ultravioletas.

Proteja os olhos

O electrólito da bateria é fortemente corrosivo. Usar
luvas e óculos de protecção!

É proibido fazer lume, faíscas, chamas vivas e fumar!

Na recarga da bateria forma-se uma mistura de gases
altamente explosiva!

Manter as crianças afastadas do electrólito e das bate-
rias!
AT ENÇÃO! Continua ção
COR_POR_0707 Seite 201 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis
202•

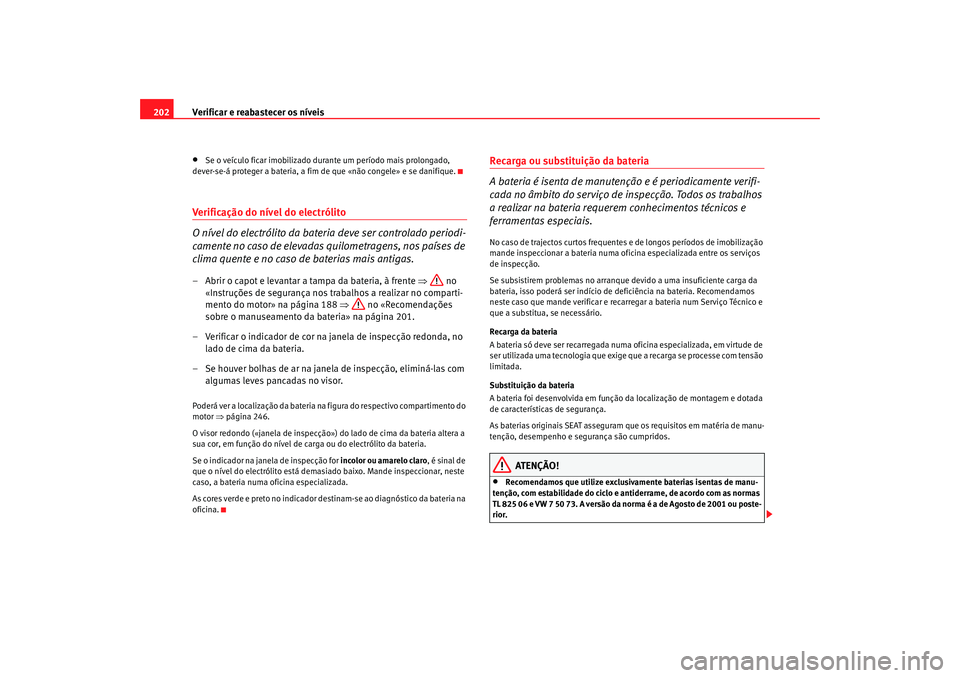

Se o veículo ficar imobilizado durante um período mais prolongado,
dever-se-á proteger a bateria, a fim de que «não congele» e se danifique.
Verificação do nível do electrólito
O nível do electrólito da bateri a deve ser controlado periodi-
camente no caso de elevadas quilometragens, nos países de
clima quente e no caso de baterias mais antigas.– Abrir o capot e levantar a tampa da bateria, à frente ⇒ no
«Instruções de segurança nos trabalhos a realizar no comparti-
mento do motor» na página 188 ⇒ no «Recomendações
sobre o manuseamento da bateria» na página 201.
– Verificar o indicador de cor na janela de inspecção redonda, no lado de cima da bateria.
– Se houver bolhas de ar na janela de inspecção, eliminá-las com algumas leves pancadas no visor.Poderá ver a localização da bateria na figura do respectivo compartimento do
motor ⇒página 246.
O visor redondo («janela de inspecção») do lado de cima da bateria altera a
sua cor, em função do nível de carga ou do electrólito da bateria.
Se o indicador na janela de inspecção for incolor ou amarelo claro, é sinal de
que o nível do electrólito está demasiado baixo. Mande inspeccionar, neste
caso, a bateria numa oficina especializada.
As cores verde e preto no indicador destinam-se ao diagnóstico da bateria na
oficina.
Recarga ou substituição da bateria
A bateria é isenta de manutenção e é periodicamente verifi-
cada no âmbito do serviço de inspecção. Todos os trabalhos
a realizar na bateria requerem conhecimentos técnicos e
ferramentas especiais.No caso de trajectos curtos frequentes e de longos períodos de imobilização
mande inspeccionar a bateria numa oficina especializada entre os serviços
de inspecção.
Se subsistirem problemas no arranque devido a uma insuficiente carga da
bateria, isso poderá ser indício de deficiência na bateria. Recomendamos
neste caso que mande verificar e recarregar a bateria num Serviço Técnico e
que a substitua, se necessário.
Recarga da bateria
A bateria só deve ser recarregada numa oficina especializada, em virtude de
ser utilizada uma tecnologia que exige que a recarga se processe com tensão
limitada.
Substituição da bateria
A bateria foi desenvolvida em função da localização de montagem e dotada
de características de segurança.
As baterias originais SEAT asseguram que os requisitos em matéria de manu-
tenção, desempenho e segurança são cumpridos.
ATENÇÃO!
•
Recomendamos que utilize exclusivamente baterias isentas de manu-
tenção, com estabilidade do ciclo e antiderrame, de acordo com as normas
TL 825 06 e VW 7 50 73. A versão da norma é a de Agosto de 2001 ou poste-
rior.
COR_POR_0707 Seite 202 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis 203
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•

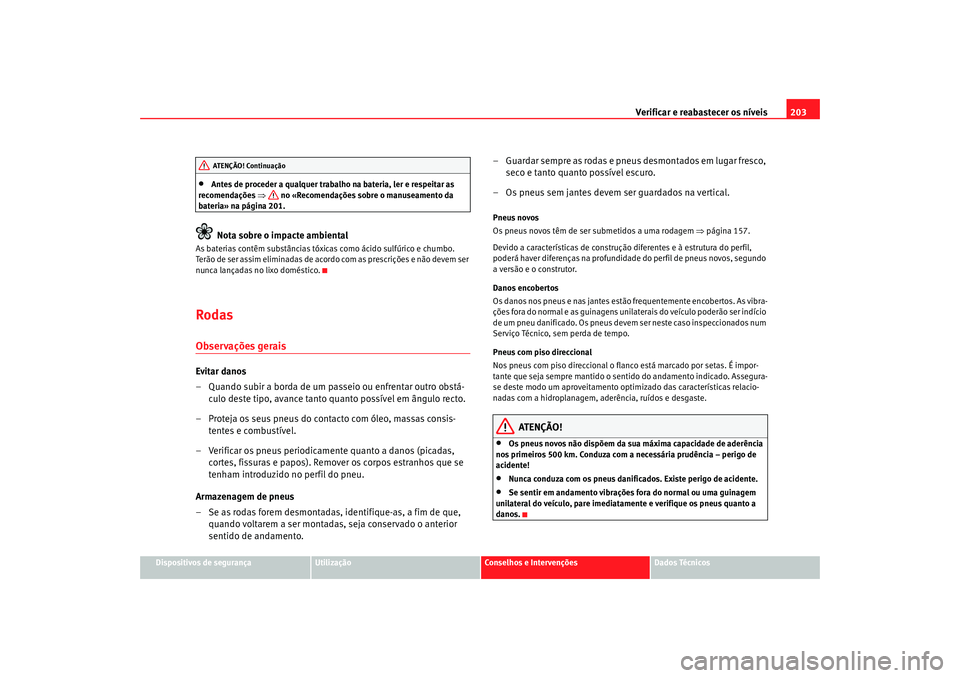

Antes de proceder a qualquer trabalho na bateria, ler e respeitar as
recomendações ⇒ no «Recomendações sobre o manuseamento da
bateria» na página 201.Nota sobre o impacte ambiental
As baterias contêm substâncias tóxicas como ácido sulfúrico e chumbo.
Terão de ser assim eliminadas de acor do com as prescrições e não devem ser
nunca lançadas no lixo doméstico.RodasObservações geraisEvitar danos
– Quando subir a borda de um passeio ou enfrentar outro obstá- culo deste tipo, avance tanto quanto possível em ângulo recto.
– Proteja os seus pneus do contacto com óleo, massas consis- tentes e combustível.
– Verificar os pneus periodicamente quanto a danos (picadas, cortes, fissuras e papos). Remover os corpos estranhos que se
tenham introduzido no perfil do pneu.
Armazenagem de pneus
– Se as rodas forem desmontadas, identifique-as, a fim de que, quando voltarem a ser montadas, seja conservado o anterior
sentido de andamento. – Guardar sempre as rodas e pneus desmontados em lugar fresco,
seco e tanto quanto possível escuro.
– Os pneus sem jantes devem ser guardados na vertical.
Pneus novos
Os pneus novos têm de ser submetidos a uma rodagem ⇒página 157.
Devido a características de construção diferentes e à estrutura do perfil,
poderá haver diferenças na profundidade do perfil de pneus novos, segundo
a versão e o construtor.
Danos encobertos
Os danos nos pneus e nas jantes estão frequentemente encobertos. As vibra-
ções fora do normal e as guinagens unil aterais do veículo poderão ser indício
de um pneu danificado. Os pneus devem ser neste caso inspeccionados num
Serviço Técnico, sem perda de tempo.
Pneus com piso direccional
Nos pneus com piso direccional o fl anco está marcado por setas. É impor-
tante que seja sempre mantido o sentido do andamento indicado. Assegura-
se deste modo um aproveitamento optimizado das características relacio-
nadas com a hidroplanagem, aderência, ruídos e desgaste.
ATENÇÃO!
•
Os pneus novos não dispõem da sua máxima capacidade de aderência
nos primeiros 500 km. Conduza com a necessária prudência – perigo de
acidente!
•
Nunca conduza com os pneus danificados. Existe perigo de acidente.
•
Se sentir em andamento vibrações fora do normal ou uma guinagem
unilateral do veículo, pare imediatamente e verifique os pneus quanto a
danos.
AT ENÇÃO! Continua ção
COR_POR_0707 Seite 203 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis
204Verificação da pressão dos pneus
A pressão correcta dos pneus está indicada num autocolante,
no interior da tampa do depósito.1. Consulte no autocolante o valor da pressão dos pneus (de Verão)
necessária. Nos pneus de Inverno é necessário aumentar 0,2 bar
ao valor da pressão indicado no autocolante.
2. Proceda sempre à verificação da pressão com os pneus frios. Não reduza a pressão de um pneu quente, se estiver mais alta.
3. Ajustar a pressão dos pneus à respectiva carga.Pressão dos pneus
A pressão dos pneus é muito importante, em especial a altas velocidades. A
pressão deverá ser, por isso, verificada pelo menos uma vez por mês e ainda
antes de qualquer viagem mais longa.
ATENÇÃO!
Com uma pressão insuficiente um pneu pode rebentar facilmente – perigo
de acidente!•
Em velocidades constantemente altas, um pneu com pressão reduzida
demais tem de fazer mais trabalho de flexão. Como consequência,
aquecem em excesso, provocando a deslocação da banda de rodagem e
mesmo um rebentamento. Mantenha sempre os valores da pressão reco-
mendados.
•
Uma pressão insuficiente ou uma pressão excessiva reduz substancial-
mente o tempo de vida dos pneus e reflecte-se negativamente no compor-
tamento do veículo – perigo de acidente!
Nota sobre o impacte ambiental
Uma pressão dos pneus insuficiente faz aumentar o consumo de
combustível.
COR_POR_0707 Seite 204 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis 205
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

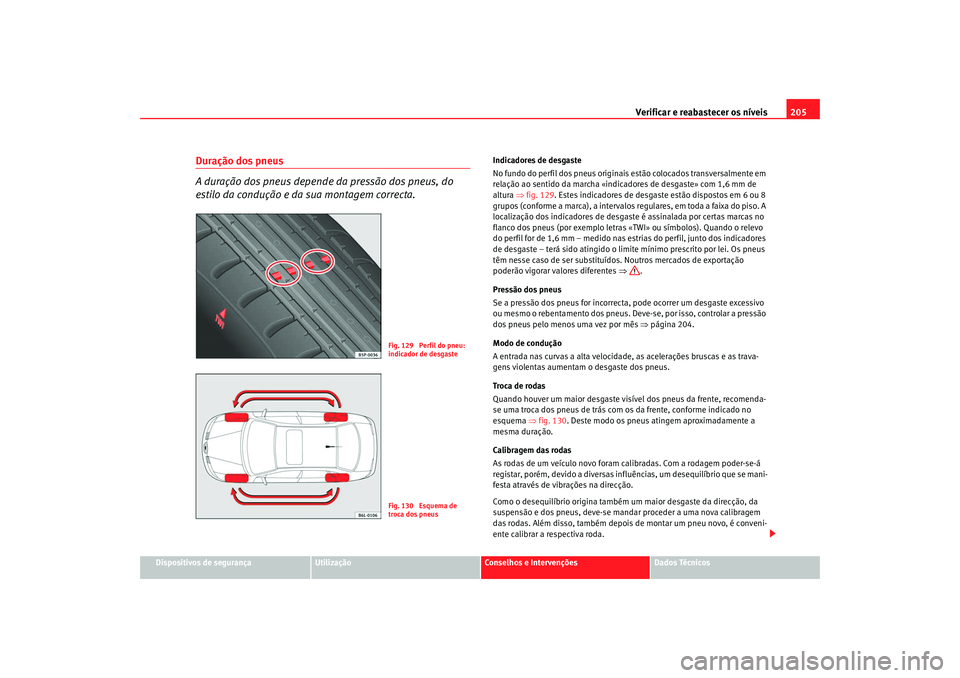

Duração dos pneus
A duração dos pneus depende da pressão dos pneus, do
estilo da condução e da sua montagem correcta.
Indicadores de desgaste
No fundo do perfil dos pneus originais estão colocados transversalmente em
relação ao sentido da marcha «indicadores de desgaste» com 1,6 mm de
altura ⇒fig. 129 . Estes indicadores de desgaste estão dispostos em 6 ou 8
grupos (conforme a marca), a intervalos regulares, em toda a faixa do piso. A
localização dos indicadores de desgaste é assinalada por certas marcas no
flanco dos pneus (por exemplo letras «TWI» ou símbolos). Quando o relevo
do perfil for de 1,6 mm – medido nas estrias do perfil, junto dos indicadores
de desgaste – terá sido atingido o limi te mínimo prescrito por lei. Os pneus
têm nesse caso de ser substituídos. Noutros mercados de exportação
poderão vigorar valores diferentes ⇒.
Pressão dos pneus
Se a pressão dos pneus for incorrecta, pode ocorrer um desgaste excessivo
ou mesmo o rebentamento dos pneus. Deve-se, por isso, controlar a pressão
dos pneus pelo menos uma vez por mês ⇒página 204.
Modo de condução
A entrada nas curvas a alta velocidade, as acelerações bruscas e as trava-
gens violentas aumentam o desgaste dos pneus.
Troca de rodas
Quando houver um maior desgaste visível dos pneus da frente, recomenda-
se uma troca dos pneus de trás com os da frente, conforme indicado no
esquema ⇒fig. 130 . Deste modo os pneus at ingem aproximadamente a
mesma duração.
Calibragem das rodas
As rodas de um veículo novo foram calibradas. Com a rodagem poder-se-á
registar, porém, devido a diversas influências, um desequilíbrio que se mani-
festa através de vibrações na direcção.
Como o desequilíbrio origina também um maior desgaste da direcção, da
suspensão e dos pneus, deve-se mandar proceder a uma nova calibragem
das rodas. Além disso, também depois de montar um pneu novo, é conveni-
ente calibrar a respectiva roda.
Fig. 129 Perfil do pneu:
indicador de desgasteFig. 130 Esquema de
troca dos pneus
COR_POR_0707 Seite 205 Freitag, 3. August 2007 9:15 09

Verificar e reabastecer os níveis

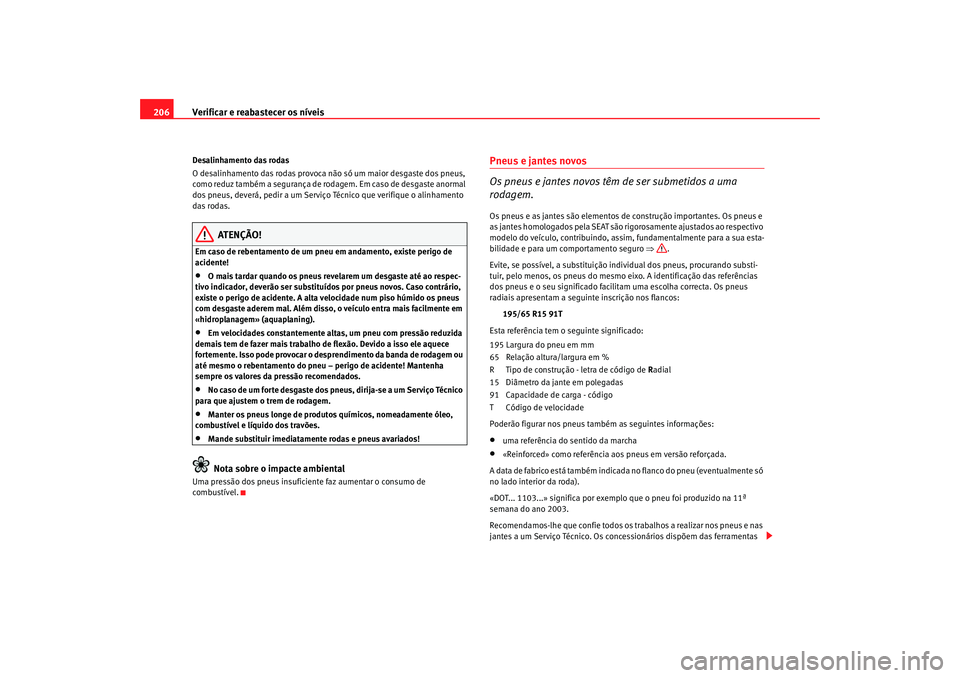

206Desalinhamento das rodas
O desalinhamento das rodas provoca não só um maior desgaste dos pneus,
como reduz também a segurança de rodagem. Em caso de desgaste anormal
dos pneus, deverá, pedir a um Serviço Técnico que verifique o alinhamento
das rodas.
ATENÇÃO!
Em caso de rebentamento de um pneu em andamento, existe perigo de
acidente!•
O mais tardar quando os pneus revelarem um desgaste até ao respec-
tivo indicador, deverão ser substituídos por pneus novos. Caso contrário,
existe o perigo de acidente. A alta velocidade num piso húmido os pneus
com desgaste aderem mal. Além disso, o veículo entra mais facilmente em
«hidroplanagem» (aquaplaning).
•
Em velocidades constantemente altas, um pneu com pressão reduzida
demais tem de fazer mais trabalho de flexão. Devido a isso ele aquece
fortemente. Isso pode provocar o desp rendimento da banda de rodagem ou
até mesmo o rebentamento do pneu – perigo de acidente! Mantenha
sempre os valores da pressão recomendados.
•
No caso de um forte desgaste dos pneus, dirija-se a um Serviço Técnico
para que ajustem o trem de rodagem.
•
Manter os pneus longe de produtos químicos, nomeadamente óleo,
combustível e líquido dos travões.
•
Mande substituir imediatamente rodas e pneus avariados!Nota sobre o impacte ambiental
Uma pressão dos pneus insuficien te faz aumentar o consumo de
combustível.
Pneus e jantes novos
Os pneus e jantes novos têm de ser submetidos a uma
rodagem.Os pneus e as jantes são elementos de construção importantes. Os pneus e
as jantes homologados pela SEAT são rigorosamente ajustados ao respectivo
modelo do veículo, contribuindo, assim, fundamentalmente para a sua esta-
bilidade e para um comportamento seguro ⇒.
Evite, se possível, a substituição in dividual dos pneus, procurando substi-
tuir, pelo menos, os pneus do mesmo eixo. A identificação das referências
dos pneus e o seu significado facilitam uma escolha correcta. Os pneus
radiais apresentam a seguinte inscrição nos flancos:
195/65 R15 91T
Esta referência tem o seguinte significado:
195 Largura do pneu em mm
65 Relação altura/largura em %
R Tipo de construção - letra de código de Radial
15 Diâmetro da jante em polegadas
91 Capacidade de carga - código
T Código de velocidade
Poderão figurar nos pneus também as seguintes informações:•
uma referência do sentido da marcha
•
«Reinforced» como referência aos pneus em versão reforçada.
A data de fabrico está também indicada no flanco do pneu (eventualmente só
no lado interior da roda).
«DOT... 1103...» significa por exemplo que o pneu foi produzido na 11ª
semana do ano 2003.
Recomendamos-lhe que confie todos os trabalhos a realizar nos pneus e nas
jantes a um Serviço Técnico. Os concessionários dispõem das ferramentas
COR_POR_0707 Seite 206 Freitag, 3. August 2007 9:15 09
