2008 Peugeot 407 Manual do proprietário (in Portuguese)

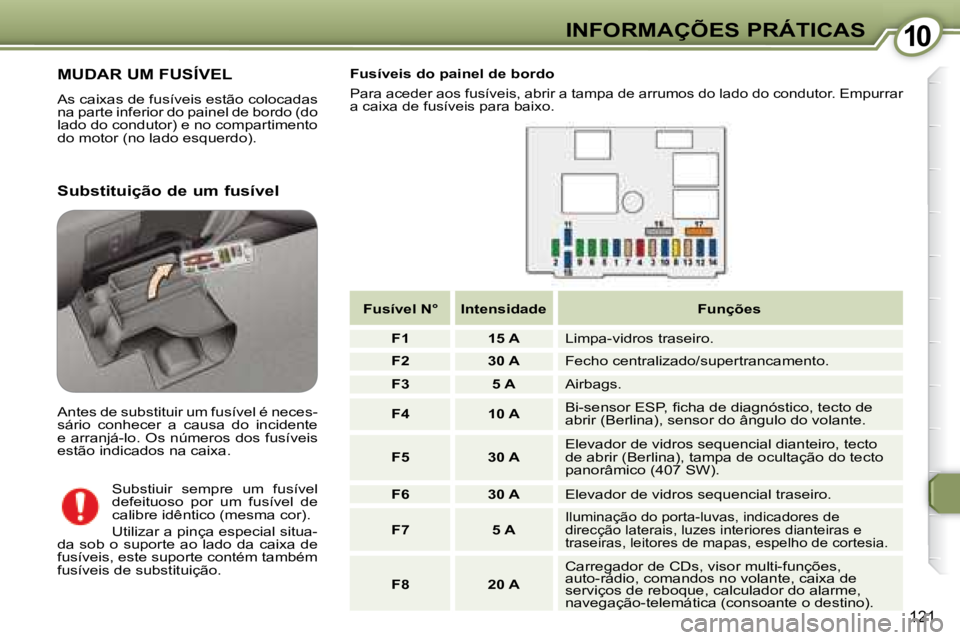

1010INFORMAÇÕES PRÁTICAS
121
MUDAR UM FUSÍVEL
As caixas de fusíveis estão colocadas
na parte inferior do painel de bordo (do
lado do condutor) e no compartimento
do motor (no lado esquerdo). Fusíveis do painel de bordo Para aceder aos fusíveis, abrir a tampa de arrumos do lado do cond
utor. Empurrar
a caixa de fusíveis para baixo.
Substituição de um fusível
Antes de substituir um fusível é neces-
sário conhecer a causa do incidente
e arranjá-lo. Os números dos fusíveis
estão indicados na caixa.
Substiuir sempre um fusível
defeituoso por um fusível de
calibre idêntico (mesma cor).
Utilizar a pinça especial situa-
da sob o suporte ao lado da caixa de
fusíveis, este suporte contém também
fusíveis de substituição.
Fusível N° Intensidade Funções

F1 15 A Limpa-vidros traseiro.

F2 30 A Fecho centralizado/supertrancamento.

F3 5 A Airbags.

F4 10 A Bi-sensor ESP, fi cha de diagnóstico, tecto de
abrir (Berlina), sensor do ângulo do volante.

F5 30 A Elevador de vidros sequencial dianteiro, tecto
de abrir (Berlina), tampa de ocultação do tecto
panorâmico (407 SW).

F6 30 A Elevador de vidros sequencial traseiro.

F7 5 A
Iluminação do porta-luvas, indicadores de
direcção laterais, luzes interiores dianteiras e
traseiras, leitores de mapas, espelho de cortesia.

F8 20 A Carregador de CDs, visor multi-funções,
auto-rádio, comandos no volante, caixa de
serviços de reboque, calculador do alarme,
navegação-telemática (consoante o destino).

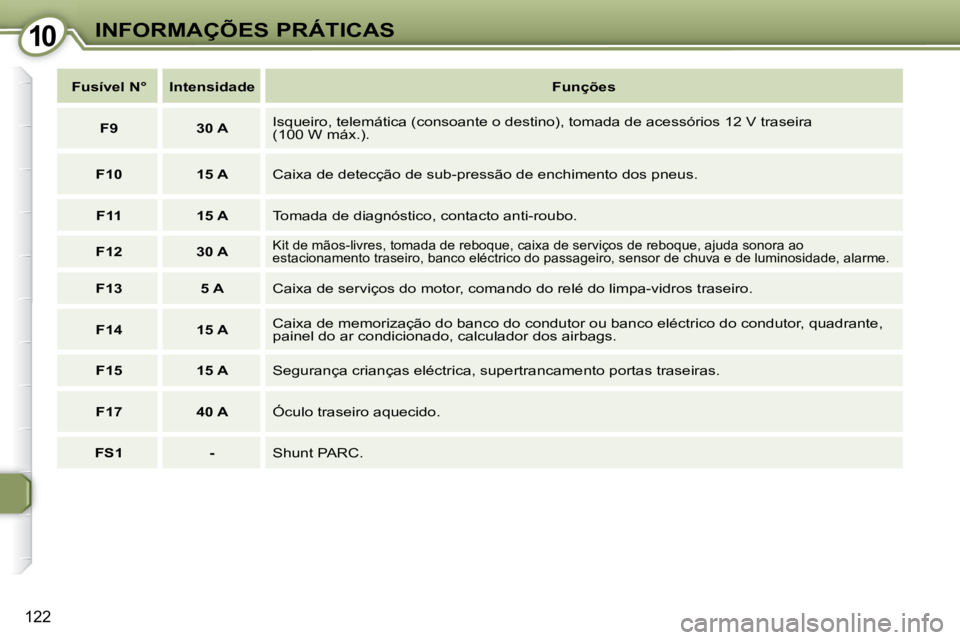

1010INFORMAÇÕES PRÁTICAS
122

Fusível N° Intensidade
Funções

F9 30 A Isqueiro, telemática (consoante o destino), tomada de acessório
s 12 V traseira
(100 W máx.).

F10 15 A Caixa de detecção de sub-pressão de enchimento dos pneus.

F11 15 A Tomada de diagnóstico, contacto anti-roubo.

F12 30 A
Kit de mãos-livres, tomada de reboque, caixa de serviços de reboque , ajuda sonora ao
estacionamento traseiro, banco eléctrico do passageiro, sensor de c huva e de luminosidade, alarme.

F13 5 A Caixa de serviços do motor, comando do relé do limpa-vidros t raseiro.

F14 15 A Caixa de memorização do banco do condutor ou banco eléctrico d
o condutor, quadrante,
painel do ar condicionado, calculador dos airbags.

F15 15 A Segurança crianças eléctrica, supertrancamento portas traseiras.

F17 40 A Óculo traseiro aquecido.

FS1 - Shunt PARC.

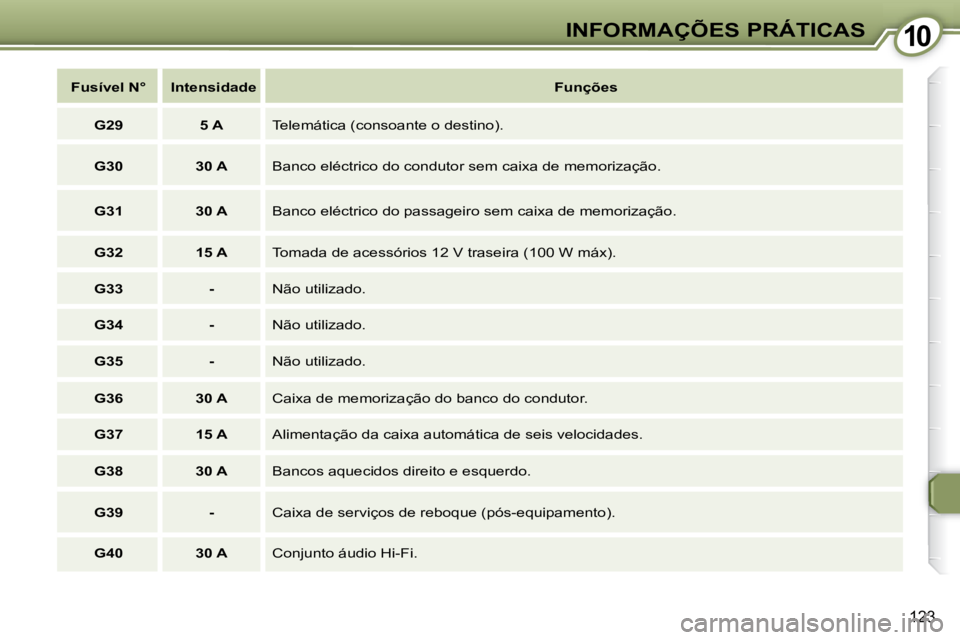

1010INFORMAÇÕES PRÁTICAS
123

Fusível N° Intensidade
Funções

G29 5 A Telemática (consoante o destino).

G30 30 A Banco eléctrico do condutor sem caixa de memorização.

G31 30 A Banco eléctrico do passageiro sem caixa de memorização.

G32 15 A Tomada de acessórios 12 V traseira (100 W máx).

G33 - Não utilizado.

G34 - Não utilizado.

G35 - Não utilizado.

G36 30 A Caixa de memorização do banco do condutor.

G37 15 A Alimentação da caixa automática de seis velocidades.

G38 30 A Bancos aquecidos direito e esquerdo.

G39 - Caixa de serviços de reboque (pós-equipamento).

G40 30 A Conjunto áudio Hi-Fi.

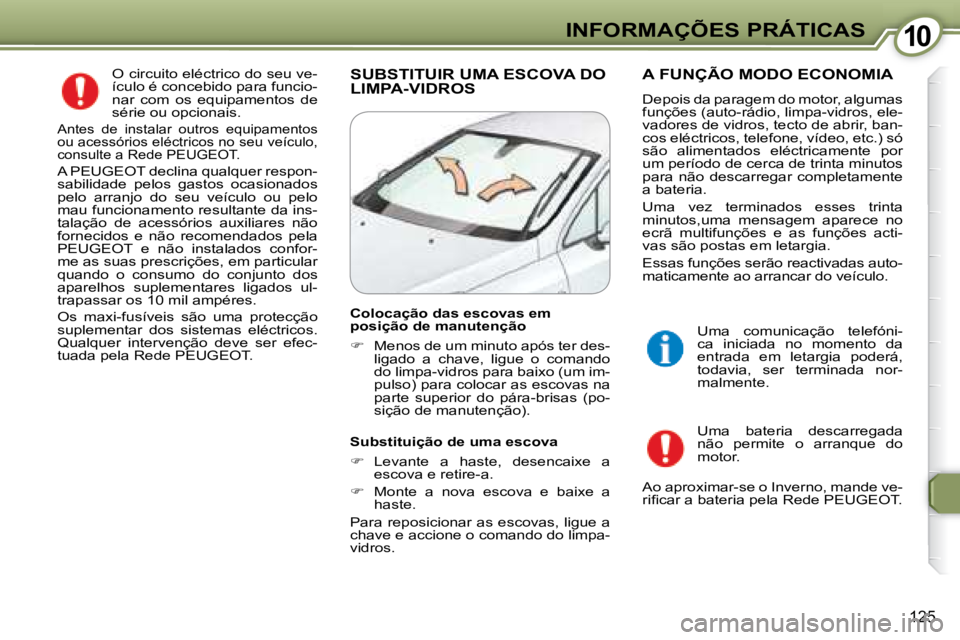

1010INFORMAÇÕES PRÁTICAS
125
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veículo,
consulte a Rede PEUGEOT .
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT .
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS A FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algumas
funções (auto-rádio, limpa-vidros, ele-
vadores de vidros, tecto de abrir, ban-
cos eléctricos, telefone, vídeo, etc.) só
são alimentados eléctricamente por
um período de cerca de trinta minutos
para não descarregar completamente
a bateria.
Uma vez terminados esses trinta
minutos,uma mensagem aparece no
ecrã multifunções e as funções acti-
vas são postas em letargia.
Essas funções serão reactivadas auto-
maticamente ao arrancar do veículo. Uma bateria descarregada
não permite o arranque do
motor.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT . Uma comunicação telefóni-
ca iniciada no momento da
entrada em letargia poderá,
todavia, ser terminada nor-
malmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a
escova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros.

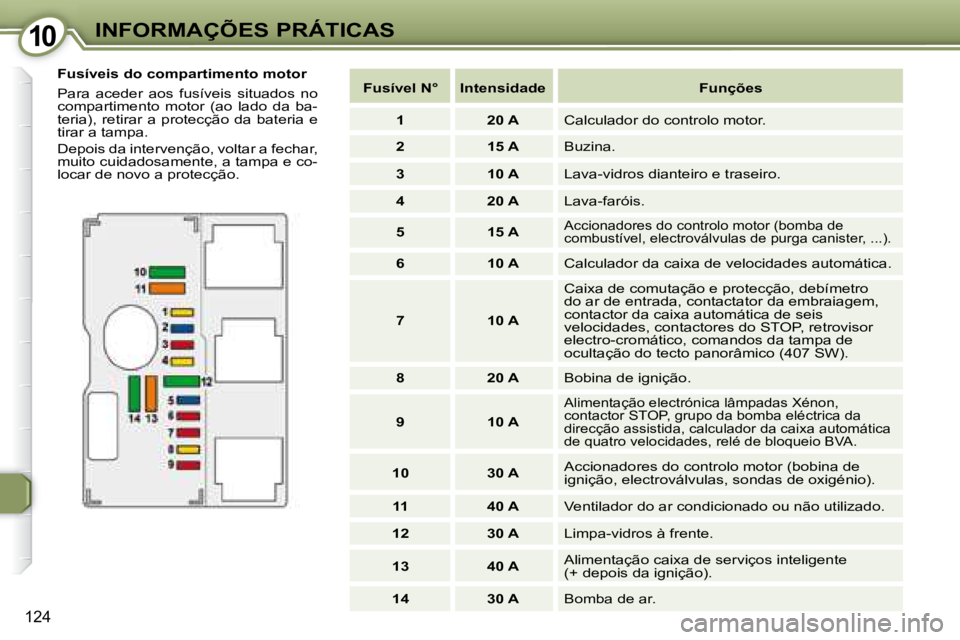

1010INFORMAÇÕES PRÁTICAS
124
Fusíveis do compartimento motor
Para aceder aos fusíveis situados no
compartimento motor (ao lado da ba-
teria), retirar a protecção da bateria e
tirar a tampa.
Depois da intervenção, voltar a fechar,
muito cuidadosamente, a tampa e co-
locar de novo a protecção.
Fusível N° Intensidade Funções

1 20 A Calculador do controlo motor.

2 15 A Buzina.

3 10 A Lava-vidros dianteiro e traseiro.

4 20 A Lava-faróis.

5 15 A
Accionadores do controlo motor (bomba de
combustível, electroválvulas de purga canister, ...).

6 10 A Calculador da caixa de velocidades automática.

7 10 A Caixa de comutação e protecção, debímetro
do ar de entrada, contactator da embraiagem,
contactor da caixa automática de seis
velocidades, contactores do STOP, retrovisor
electro-cromático, comandos da tampa de
ocultação do tecto panorâmico (407 SW).

8 20 A Bobina de ignição.

9 10 A
Alimentação electrónica lâmpadas Xénon,
contactor STOP, grupo da bomba eléctrica da
direcção assistida, calculador da caixa automática
de quatro velocidades, relé de bloqueio BVA.

10 30 A Accionadores do controlo motor (bobina de
ignição, electroválvulas, sondas de oxigénio).

11 40 A Ventilador do ar condicionado ou não utilizado.

12 30 A Limpa-vidros à frente.

13 40 A Alimentação caixa de serviços inteligente
(+ depois da ignição).

14 30 A Bomba de ar.

1010INFORMAÇÕES PRÁTICAS
125
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veículo,
consulte a Rede PEUGEOT .
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT .
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS A FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algumas
funções (auto-rádio, limpa-vidros, ele-
vadores de vidros, tecto de abrir, ban-
cos eléctricos, telefone, vídeo, etc.) só
são alimentados eléctricamente por
um período de cerca de trinta minutos
para não descarregar completamente
a bateria.
Uma vez terminados esses trinta
minutos,uma mensagem aparece no
ecrã multifunções e as funções acti-
vas são postas em letargia.
Essas funções serão reactivadas auto-
maticamente ao arrancar do veículo. Uma bateria descarregada
não permite o arranque do
motor.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT . Uma comunicação telefóni-
ca iniciada no momento da
entrada em letargia poderá,
todavia, ser terminada nor-
malmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a
escova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros.

1010INFORMAÇÕES PRÁTICAS
125
O circuito eléctrico do seu ve-
ículo é concebido para funcio-
nar com os equipamentos de
série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no seu veículo,
consulte a Rede PEUGEOT .
A PEUGEOT declina qualquer respon-
sabilidade pelos gastos ocasionados
pelo arranjo do seu veículo ou pelo
mau funcionamento resultante da ins-
talação de acessórios auxiliares não
fornecidos e não recomendados pela
PEUGEOT e não instalados confor-
me as suas prescrições, em particular
quando o consumo do conjunto dos
aparelhos suplementares ligados ul-
trapassar os 10 mil ampéres.
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção deve ser efec-
tuada pela Rede PEUGEOT .
SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS A FUNÇÃO MODO ECONOMIA
Depois da paragem do motor, algumas
funções (auto-rádio, limpa-vidros, ele-
vadores de vidros, tecto de abrir, ban-
cos eléctricos, telefone, vídeo, etc.) só
são alimentados eléctricamente por
um período de cerca de trinta minutos
para não descarregar completamente
a bateria.
Uma vez terminados esses trinta
minutos,uma mensagem aparece no
ecrã multifunções e as funções acti-
vas são postas em letargia.
Essas funções serão reactivadas auto-
maticamente ao arrancar do veículo. Uma bateria descarregada
não permite o arranque do
motor.
Ao aproximar-se o Inverno, mande ve-
rifi car a bateria pela Rede PEUGEOT . Uma comunicação telefóni-
ca iniciada no momento da
entrada em letargia poderá,
todavia, ser terminada nor-
malmente.
Colocação das escovas em
posição de manutenção

 Menos de um minuto após ter des-
ligado a chave, ligue o comando
do limpa-vidros para baixo (um im-
pulso) para colocar as escovas na
parte superior do pára-brisas (po-
sição de manutenção).
Substituição de uma escova

 Levante a haste, desencaixe a
escova e retire-a.

 Monte a nova escova e baixe a
haste.
Para reposicionar as escovas, ligue a
chave e accione o comando do limpa-
vidros.

1010INFORMAÇÕES PRÁTICAS
126
Para pôr o motor a trabalhar com
uma bateria adicional:
- ligar o cabo vermelho aos termi-nais (+) das duas baterias;
-
ligar uma das extremidades do
cabo verde ou negro ao terminal (-)
da bateria adicional
;
- ligar a outra extremidade do cabo verde ou negro a um ponto de
massa do veículo avariado o mais
longe possível da bateria;
- accionar o motor de arranque e deixar o motor trabalhar;
- esperar o retorno ao ralenti e desligar os cabos.
COMPARTIMENTO MOTOR)
Ligar/Desligar os cabos
- Levantar a pala de bloqueio A .
- Posicionar a cinta aberta do cabo ao terminal + da bateria.
- Exercer pressão até inclinar o sistema de controlo de acordo com
a posição correcta B .
- Fechar a abraçadeira baixando a pala de bloqueio mantendo a abra-
çadeira premida.
Durante uma paragem pro-
longada, superior a um mês,
é aconselhável desligar a ba-
teria
Para carregar a bateria com um
carregador de baterias:
- desligar a bateria,
-
respeitar as instruções de utilização
dadas pelo fabricante do carregador;
- ligar começando pelo terminal (-);
- verifi car se os terminais da bateria e as abraçadeiras estão limpos.
Se estiverem cobertos com sulfato
(depósito branco ou esverdeado)
devem ser desmontados e limpos.
Não exercer força excessiva
sobre a pala, uma vez que se a
abraçadeira estiver mal posicio-
nada, o bloqueio é impossível.
Recomeçar o procedimento.
