2008 Peugeot 407 Manual do proprietário (in Portuguese)

1O CONTROLO de FUNCIONAMENTO
20

1. Quadrante indicador de
temperatura do líquido de
arrefecimento.

2. Luzes avisadoras de faróis
acesos:
médios
máximos
de nevoeiro à frente
de nevoeiro atrás

3. Quadrante conta-rotações.

4. Luzes avisadoras de:
cintos de segurança desapertados à frente.
nível de combustível
indicador de mudança de direcção esquerdo.

5. Quadrante indicador do nível de
combustível no depósito.

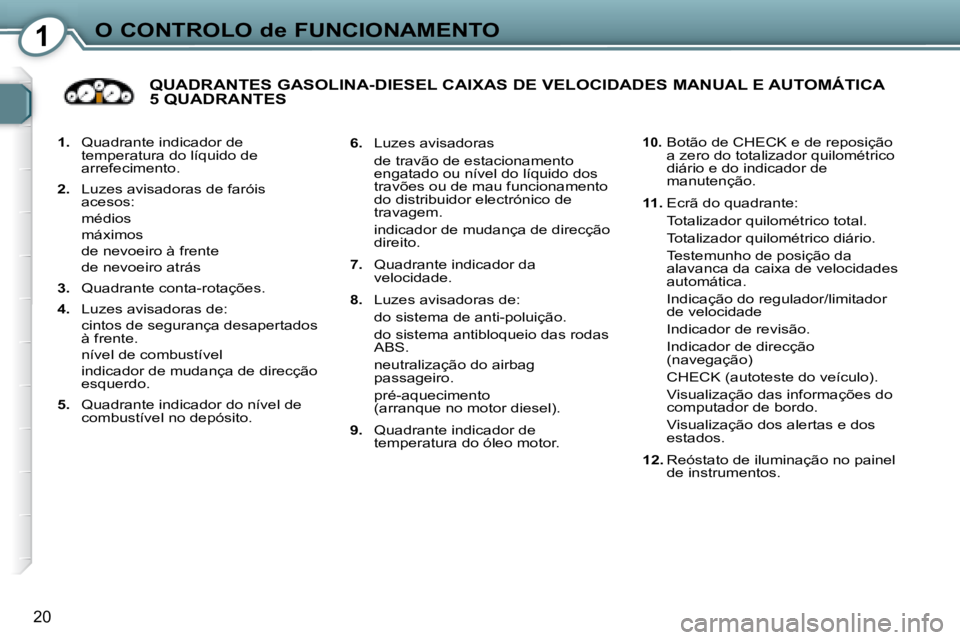

QUADRANTES GASOLINA-DIESEL CAIXAS DE VELOCIDADES MANUAL E AUTOMÁTIC A5 QUADRANTES

10. Botão de CHECK e de reposição
a zero do totalizador quilométrico
diário e do indicador de
manutenção.

11. Ecrã do quadrante:
Totalizador quilométrico total.
Totalizador quilométrico diário.
Testemunho de posição da alavanca da caixa de velocidades
automática.
Indicação do regulador/limitador de velocidade
Indicador de revisão.
Indicador de direcção (navegação)
CHECK (autoteste do veículo).
Visualização das informações do computador de bordo.
Visualização dos alertas e dos estados.

12. Reóstato de iluminação no painel
de instrumentos.

6. Luzes avisadoras
de travão de estacionamento engatado ou nível do líquido dos
travões ou de mau funcionamento
do distribuidor electrónico de
travagem.
indicador de mudança de direcção direito.

7. Quadrante indicador da
velocidade.

8. Luzes avisadoras de:
do sistema de anti-poluição.
do sistema antibloqueio das rodas ABS.
neutralização do airbag passageiro.
pré-aquecimento (arranque no motor diesel).

9. Quadrante indicador de
temperatura do óleo motor.

1O CONTROLO de FUNCIONAMENTO
21

1O CONTROLO de FUNCIONAMENTO
22

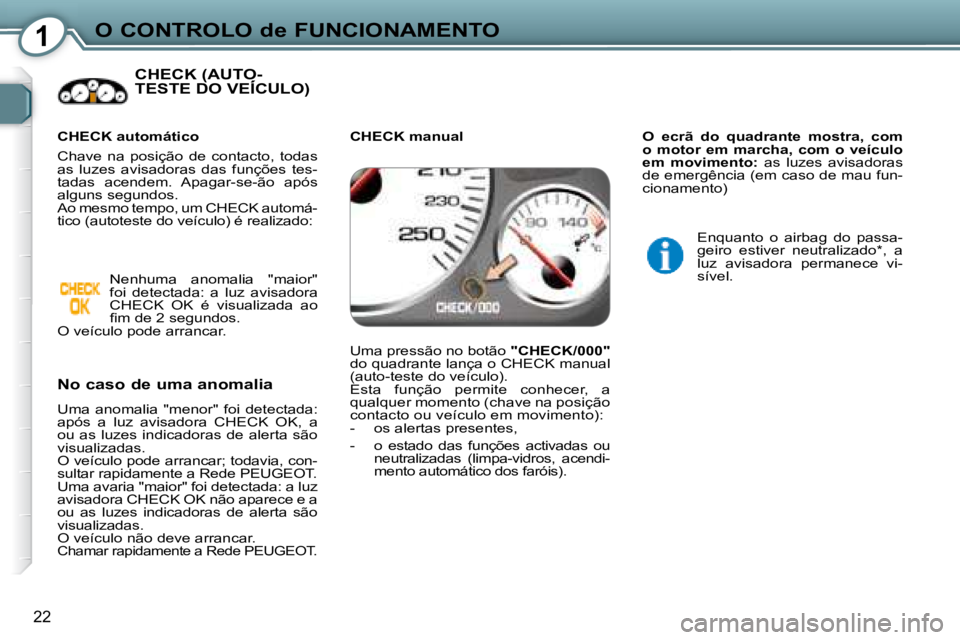

CHECK (AUTO-TESTE DO VEÍCULO) CHECK (AUTO-CHECK (AUTO-
No caso de uma anomalia
Uma anomalia "menor" foi detectada:
após a luz avisadora CHECK OK, a
ou as luzes indicadoras de alerta são
visualizadas.
O veículo pode arrancar; todavia, con-
sultar rapidamente a Rede PEUGEOT .
Uma avaria "maior" foi detectada: a luz
avisadora CHECK OK não aparece e a
ou as luzes indicadoras de alerta são
visualizadas.
O veículo não deve arrancar.
Chamar rapidamente a Rede PEUGEOT .
CHECK automático
Chave na posição de contacto, todas
as luzes avisadoras das funções tes-
tadas acendem. Apagar-se-ão após
alguns segundos.
Ao mesmo tempo, um CHECK automá-
tico (autoteste do veículo) é realizado: Nenhuma anomalia "maior"
foi detectada: a luz avisadora
CHECK OK é visualizada ao
fi m de 2 segundos.
O veículo pode arrancar.
Uma pressão no botão "CHECK/000"
do quadrante lança o CHECK manual
(auto-teste do veículo).
Esta função permite conhecer, a
qualquer momento (chave na posição
contacto ou veículo em movimento):
- os alertas presentes,
- o estado das funções activadas ou neutralizadas (limpa-vidros, acendi-
mento automático dos faróis).
CHECK manual
Enquanto o airbag do passa-
geiro estiver neutralizado * , a
luz avisadora permanece vi-
sível.

O ecrã do quadrante mostra, com
o motor em marcha, com o veículo
em movimento: as luzes avisadoras
de emergência (em caso de mau fun-
cionamento)

1O CONTROLO de FUNCIONAMENTO
23

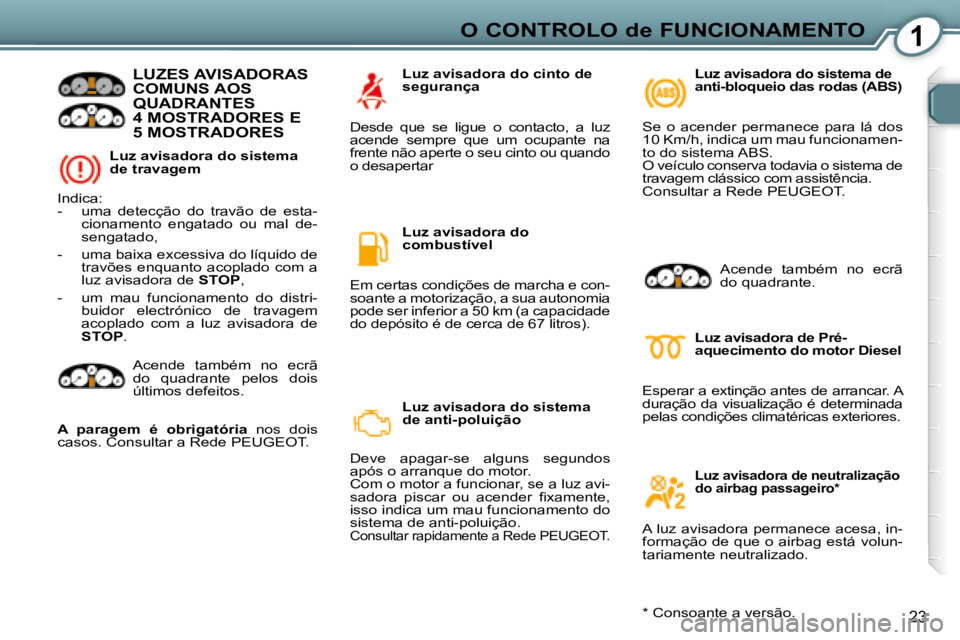

Luz avisadora do sistema
de travagem
LUZES AVISADORAS COMUNS AOS QUADRANTES 4 MOSTRADORES E 5 MOSTRADORES
Indica:
- uma detecção do travão de esta-cionamento engatado ou mal de-
sengatado,
- uma baixa excessiva do líquido de travões enquanto acoplado com a
luz avisadora de STOP ,
- um mau funcionamento do distri- buidor electrónico de travagem
acoplado com a luz avisadora de

STOP . Luz avisadora do cinto de
segurança
Desde que se ligue o contacto, a luz
acende sempre que um ocupante na
frente não aperte o seu cinto ou quando
o desapertar
Luz avisadora do
combustível
Em certas condições de marcha e con-
soante a motorização, a sua autonomia
pode ser inferior a 50 km (a capacidade
do depósito é de cerca de 67 litros).
Luz avisadora do sistema
de anti-poluição
Deve apagar-se alguns segundos
após o arranque do motor.
Com o motor a funcionar, se a luz avi-
sadora piscar ou acender fi xamente,
isso indica um mau funcionamento do
sistema de anti-poluição.
Consultar rapidamente a Rede PEUGEOT .
Luz avisadora de Pré-
aquecimento do motor Diesel
Esperar a extinção antes de arrancar. A
duração da visualização é determinada
pelas condições climatéricas exteriores.
Luz avisadora de neutralização
do airbag passageiro *
A luz avisadora permanece acesa, in-
formação de que o airbag está volun-
tariamente neutralizado.
Acende também no ecrã
do quadrante pelos dois
últimos defeitos.

A paragem é obrigatória nos dois
casos. Consultar a Rede PEUGEOT. Se o acender permanece para lá dos
10 Km/h, indica um mau funcionamen-
to do sistema ABS.
O veículo conserva todavia o sistema de
travagem clássico com assistência.
Consultar a Rede PEUGEOT.
Luz avisadora do sistema de
anti-bloqueio das rodas (ABS)
* Consoante a versão. Acende também no ecrã
do quadrante.

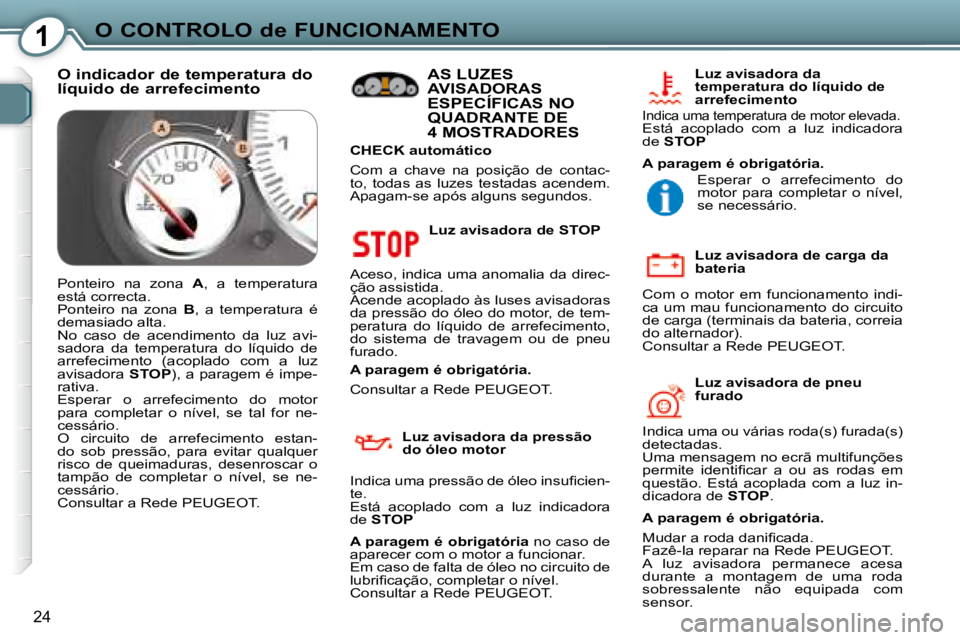

1O CONTROLO de FUNCIONAMENTO
24
Luz avisadora de STOP
Aceso, indica uma anomalia da direc-
ção assistida.
Acende acoplado às luses avisadoras
da pressão do óleo do motor, de tem-
peratura do líquido de arrefecimento,
do sistema de travagem ou de pneu
furado.
AS LUZES AVISADORAS ESPECÍFICAS NO QUADRANTE DE 4 MOSTRADORES
Luz avisadora da pressão
do óleo motor
Indica uma pressão de óleo insufi cien-
te.
Está acoplado com a luz indicadora
de STOP

A paragem é obrigatória no caso de
aparecer com o motor a funcionar.
Em caso de falta de óleo no circuito de
lubrifi cação, completar o nível.
Consultar a Rede PEUGEOT . Luz avisadora da
temperatura do líquido de
arrefecimento
Indica uma temperatura de motor elevada. Está acoplado com a luz indicadora
de
STOP
A paragem é obrigatória.
Luz avisadora de carga da
bateria
Com o motor em funcionamento indi-
ca um mau funcionamento do circuito
de carga (terminais da bateria, correia
do alternador).
Consultar a Rede PEUGEOT.
Luz avisadora de pneu
furado
Indica uma ou várias roda(s) furada(s)
detectadas.
Uma mensagem no ecrã multifunções
permite identifi car a ou as rodas em
questão. Está acoplada com a luz in-
dicadora de STOP .
O indicador de temperatura do
líquido de arrefecimento
CHECK automático
Com a chave na posição de contac-
to, todas as luzes testadas acendem.
Apagam-se após alguns segundos.
Ponteiro na zona A , a temperatura
está correcta.
Ponteiro na zona B , a temperatura é
demasiado alta.
No caso de acendimento da luz avi-
sadora da temperatura do líquido de
arrefecimento (acoplado com a luz
avisadora STOP ), a paragem é impe-
rativa.
Esperar o arrefecimento do motor
para completar o nível, se tal for ne-
cessário.
O circuito de arrefecimento estan-
do sob pressão, para evitar qualquer
risco de queimaduras, desenroscar o
tampão de completar o nível, se ne-
cessário.
Consultar a Rede PEUGEOT. A paragem é obrigatória.
Consultar a Rede PEUGEOT.
A paragem é obrigatória.
Mudar a roda danifi cada.
Fazê-la reparar na Rede PEUGEOT .
A luz avisadora permanece acesa
durante a montagem de uma roda
sobressalente não equipada com
sensor. Esperar o arrefecimento do
motor para completar o nível,
se necessário.

1O CONTROLO de FUNCIONAMENTO
24
Luz avisadora de STOP
Aceso, indica uma anomalia da direc-
ção assistida.
Acende acoplado às luses avisadoras
da pressão do óleo do motor, de tem-
peratura do líquido de arrefecimento,
do sistema de travagem ou de pneu
furado.
AS LUZES AVISADORAS ESPECÍFICAS NO QUADRANTE DE 4 MOSTRADORES
Luz avisadora da pressão
do óleo motor
Indica uma pressão de óleo insufi cien-
te.
Está acoplado com a luz indicadora
de STOP

A paragem é obrigatória no caso de
aparecer com o motor a funcionar.
Em caso de falta de óleo no circuito de
lubrifi cação, completar o nível.
Consultar a Rede PEUGEOT . Luz avisadora da
temperatura do líquido de
arrefecimento
Indica uma temperatura de motor elevada. Está acoplado com a luz indicadora
de
STOP
A paragem é obrigatória.
Luz avisadora de carga da
bateria
Com o motor em funcionamento indi-
ca um mau funcionamento do circuito
de carga (terminais da bateria, correia
do alternador).
Consultar a Rede PEUGEOT.
Luz avisadora de pneu
furado
Indica uma ou várias roda(s) furada(s)
detectadas.
Uma mensagem no ecrã multifunções
permite identifi car a ou as rodas em
questão. Está acoplada com a luz in-
dicadora de STOP .
O indicador de temperatura do
líquido de arrefecimento
CHECK automático
Com a chave na posição de contac-
to, todas as luzes testadas acendem.
Apagam-se após alguns segundos.
Ponteiro na zona A , a temperatura
está correcta.
Ponteiro na zona B , a temperatura é
demasiado alta.
No caso de acendimento da luz avi-
sadora da temperatura do líquido de
arrefecimento (acoplado com a luz
avisadora STOP ), a paragem é impe-
rativa.
Esperar o arrefecimento do motor
para completar o nível, se tal for ne-
cessário.
O circuito de arrefecimento estan-
do sob pressão, para evitar qualquer
risco de queimaduras, desenroscar o
tampão de completar o nível, se ne-
cessário.
Consultar a Rede PEUGEOT. A paragem é obrigatória.
Consultar a Rede PEUGEOT.
A paragem é obrigatória.
Mudar a roda danifi cada.
Fazê-la reparar na Rede PEUGEOT .
A luz avisadora permanece acesa
durante a montagem de uma roda
sobressalente não equipada com
sensor. Esperar o arrefecimento do
motor para completar o nível,
se necessário.

1O CONTROLO de FUNCIONAMENTO
25

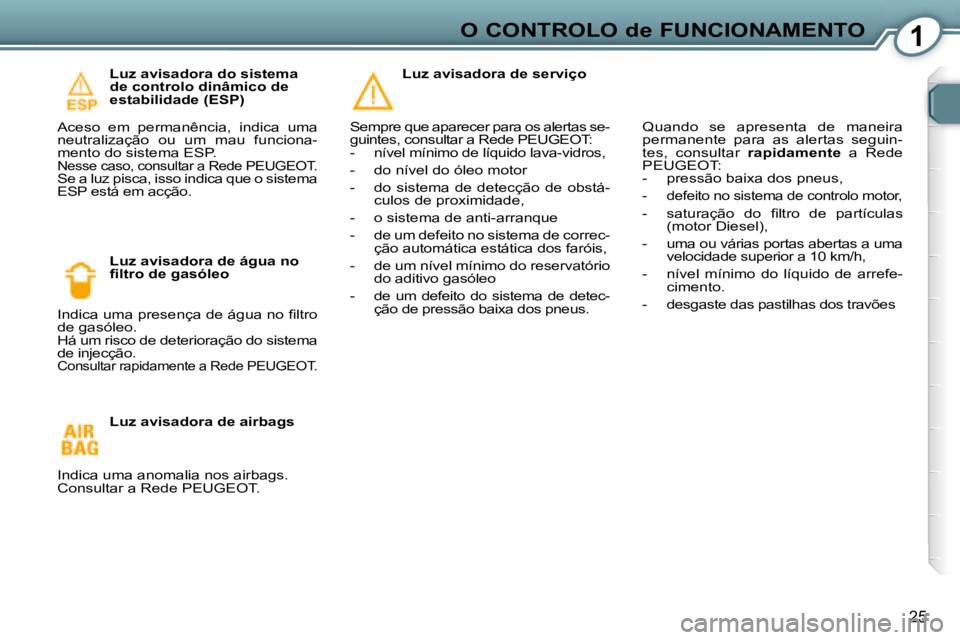

Luz avisadora do sistema
de controlo dinâmico de
estabilidade (ESP)
Aceso em permanência, indica uma
neutralização ou um mau funciona-
mento do sistema ESP.
Nesse caso, consultar a Rede PEUGEOT . Se a luz pisca, isso indica que o sistema
ESP está em acção.
Luz avisadora de água no
fi ltro de gasóleo
Indica uma presença de água no fi ltro
de gasóleo.
Há um risco de deterioração do sistema
de injecção.
Consultar rapidamente a Rede PEUGEOT .
Luz avisadora de airbags
Indica uma anomalia nos airbags.
Consultar a Rede PEUGEOT. Luz avisadora de serviço
Sempre que aparecer para os alertas se-
guintes, consultar a Rede PEUGEOT :
- nível mínimo de líquido lava-vidros,
- do nível do óleo motor
- do sistema de detecção de obstá- culos de proximidade,
- o sistema de anti-arranque
- de um defeito no sistema de correc- ção automática estática dos faróis,
- de um nível mínimo do reservatório do aditivo gasóleo
- de um defeito do sistema de detec- ção de pressão baixa dos pneus. Quando se apresenta de maneira
permanente para as alertas seguin-
tes, consultar
rapidamente a Rede
PEUGEOT :
- pressão baixa dos pneus,
-
defeito no sistema de controlo motor,
- saturação do fi ltro de partículas (motor Diesel),
- uma ou várias portas abertas a uma velocidade superior a 10 km/h,
- nível mínimo do líquido de arrefe- cimento.
- desgaste das pastilhas dos travões

1O CONTROLO de FUNCIONAMENTO
26

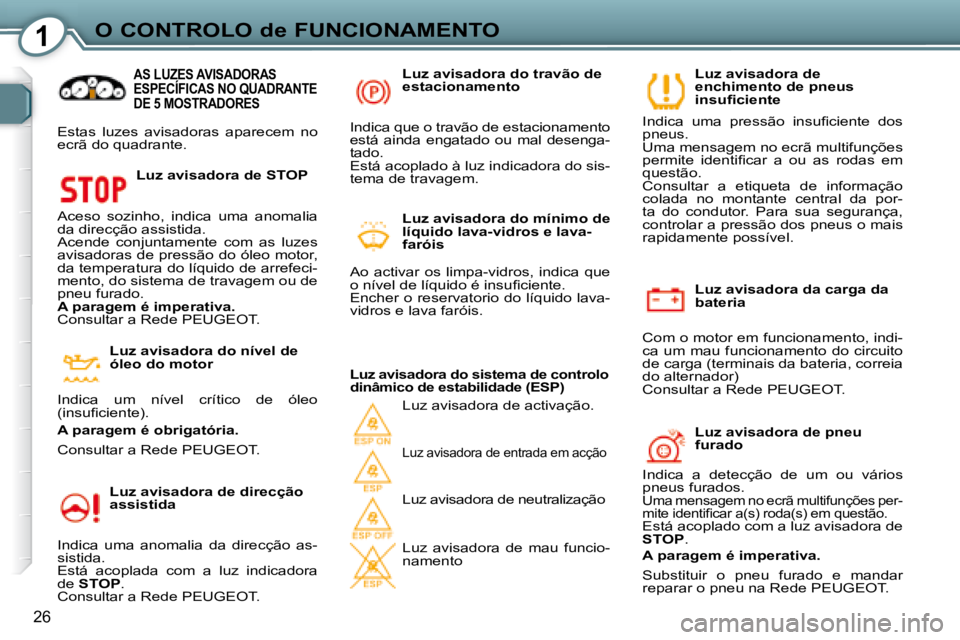

Luz avisadora da carga da
bateria
Com o motor em funcionamento, indi-
ca um mau funcionamento do circuito
de carga (terminais da bateria, correia
do alternador)
Consultar a Rede PEUGEOT. Luz avisadora de
enchimento de pneus
insufi ciente
Indica uma pressão insufi ciente dos
pneus.
Uma mensagem no ecrã multifunções
permite identifi car a ou as rodas em
questão.
Consultar a etiqueta de informação
colada no montante central da por-
ta do condutor. Para sua segurança,
controlar a pressão dos pneus o mais
rapidamente possível.
Luz avisadora do sistema de controlo
dinâmico de estabilidade (ESP)
Luz avisadora de activação.
Luz avisadora de entrada em acção
Luz avisadora de neutralização
Luz avisadora de mau funcio-
namento
Luz avisadora de direcção
assistida
Indica uma anomalia da direcção as-
sistida.
Está acoplada com a luz indicadora
de STOP .
Consultar a Rede PEUGEOT. Luz avisadora do travão de
estacionamento
Indica que o travão de estacionamento
está ainda engatado ou mal desenga-
tado.
Está acoplado à luz indicadora do sis-
tema de travagem. Luz avisadora do mínimo de
líquido lava-vidros e lava-
faróis
Ao activar os limpa-vidros, indica que
o nível de líquido é insufi ciente.
Encher o reservatorio do líquido lava-
vidros e lava faróis.
Luz avisadora do nível de
óleo do motor
Indica um nível crítico de óleo
(insufi ciente).
AS LUZES AVISADORAS ESPECÍFICAS NO QUADRANTE DE 5 MOSTRADORES
Estas luzes avisadoras aparecem no
ecrã do quadrante. Luz avisadora de STOP
Aceso sozinho, indica uma anomalia
da direcção assistida.
Acende conjuntamente com as luzes
avisadoras de pressão do óleo motor,
da temperatura do líquido de arrefeci-
mento, do sistema de travagem ou de
pneu furado.

A paragem é imperativa.
Consultar a Rede PEUGEOT.
Luz avisadora de pneu
furado
Indica a detecção de um ou vários
pneus furados.
Uma mensagem no ecrã multifunções per-
mite identifi car a(s) roda(s) em questão.
Está acoplado com a luz avisadora de

STOP .
A paragem é obrigatória.
Consultar a Rede PEUGEOT.
A paragem é imperativa.
Substituir o pneu furado e mandar
reparar o pneu na Rede PEUGEOT .
