2008 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
i
166
HYÖDYLLISIÄ TIETOJA
Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan on oltava tasainen ja liuku-
maton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdetta-
vaa pyörää vinosti vastapäätä ole-
van pyörän kohdalle.
Pyöränvaihdon aikana autossa
ei saa olla ketään. Varmista, että
matkustajat siirtyvät turvalliseen
paikkaan tien sivuun.
Älä koskaan mene auton alle, kun
se on nosturin varassa. Käytä puk-
keja.

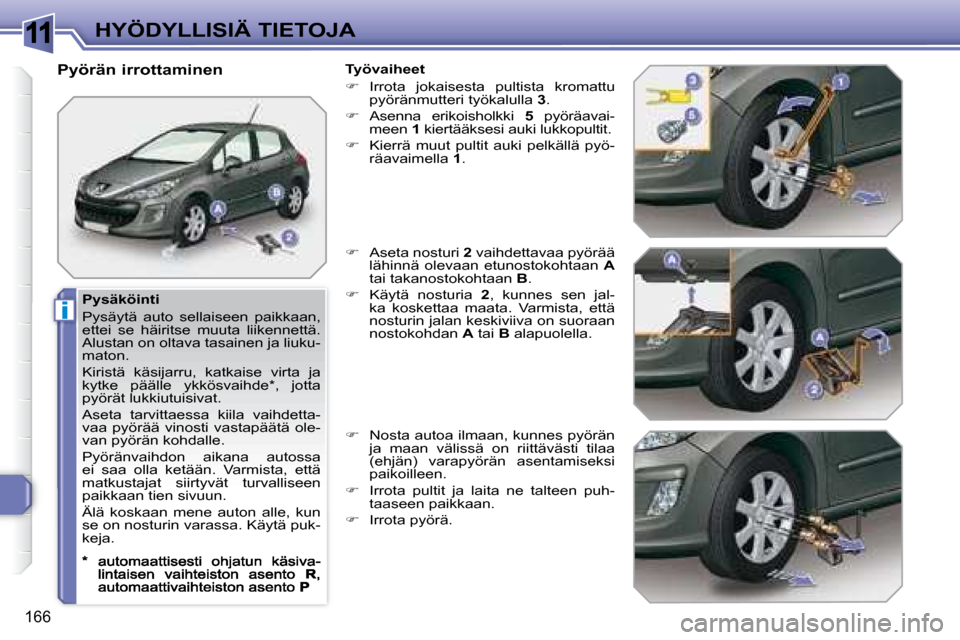

Pyörän irrottaminen
Työvaiheet

 Irrota jokaisesta pultista kromattu
pyöränmutteri työkalulla 3 .

 Asenna erikoisholkki 5 pyöräavai-
meen 1 kiertääksesi auki lukkopultit.

 Kierrä muut pultit auki pelkällä pyö-
räavaimella 1 .

 Aseta nosturi 2 vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B .

 Käytä nosturia 2 , kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A tai B alapuolella.

 Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

 Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

 Irrota pyörä.

11
i
167
HYÖDYLLISIÄ TIETOJA
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, pois-
ta ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkastaa mahdol-
lisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.

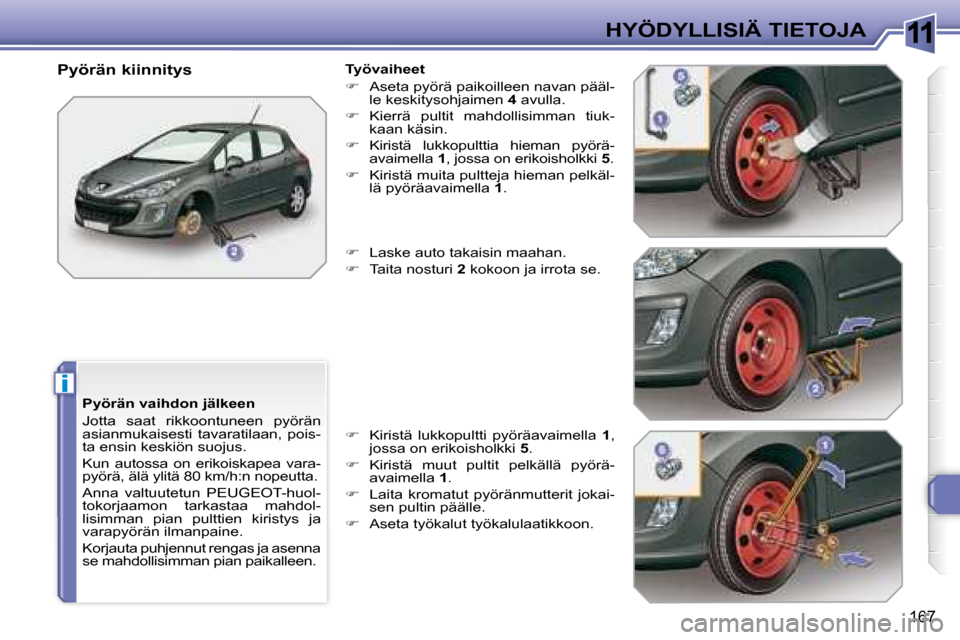

Pyörän kiinnitys
Työvaiheet

 Aseta pyörä paikoilleen navan pääl-
le keskitysohjaimen 4 avulla.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.

 Kiristä lukkopulttia hieman pyörä-
avaimella 1 , jossa on erikoisholkki 5 .

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 5 .

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Laita kromatut pyöränmutterit jokai-
sen pultin päälle.

 Aseta työkalut työkalulaatikkoon.

11
i
!
!
168
HYÖDYLLISIÄ TIETOJA
* Kohdemaan mukaan.
Sähköiskun vaara
Kaasupurkausvalot (D1S-35 W)
on vaihdatettava valtuutetussa
PEUGEOT -huoltokorjaamossa.

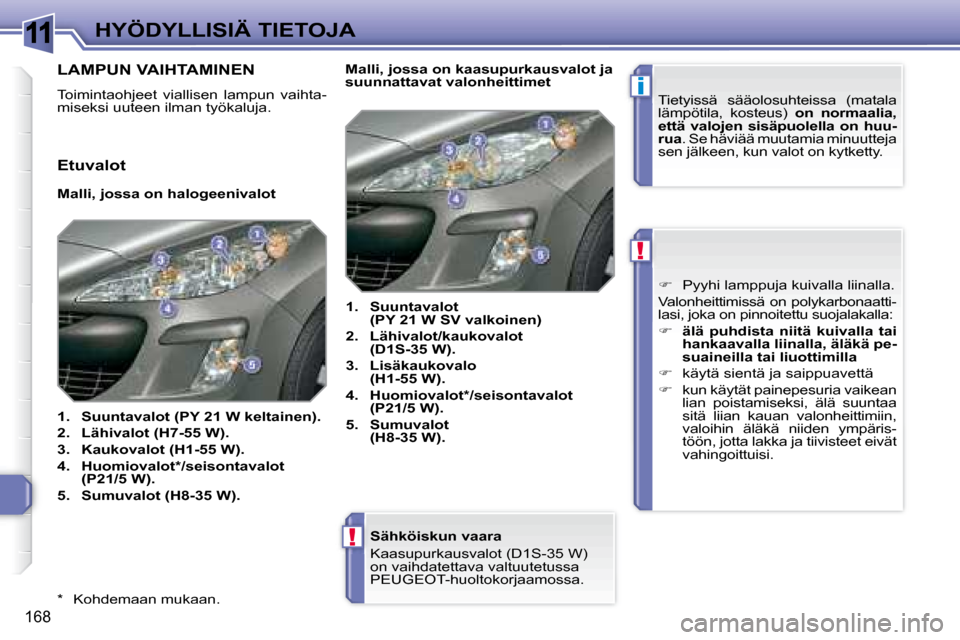

LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen lampun vaihta-
miseksi uuteen ilman työkaluja.
Etuvalot

Malli, jossa on halogeenivalot

1. Suuntavalot (PY 21 W keltainen).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H1-55 W).

4. Huomiovalot * /seisontavalot
(P21/5 W).

5. Sumuvalot (H8-35 W).



1. Suuntavalot
(PY 21 W SV valkoinen)

2. Lähivalot/kaukovalot
(D1S-35 W).

3. Lisäkaukovalo
(H1-55 W).

4. Huomiovalot*/seisontavalot
(P21/5 W).

5. Sumuvalot
(H8-35 W).
Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet
Tietyissä sääolosuhteissa (matala
lämpötila, kosteus) on normaalia,
että valojen sisäpuolella on huu-
rua . Se häviää muutamia minuutteja
sen jälkeen, kun valot on kytketty.

 Pyyhi lamppuja kuivalla liinalla.
Valonheittimissä on polykarbonaatti-
lasi, joka on pinnoitettu suojalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä pe-
suaineilla tai liuottimilla

 käytä sientä ja saippuavettä

 kun käytät painepesuria vaikean
lian poistamiseksi, älä suuntaa
sitä liian kauan valonheittimiin,
valoihin äläkä niiden ympäris-
töön, jotta lakka ja tiivisteet eivät
vahingoittuisi.

11
i
!
169
HYÖDYLLISIÄ TIETOJA

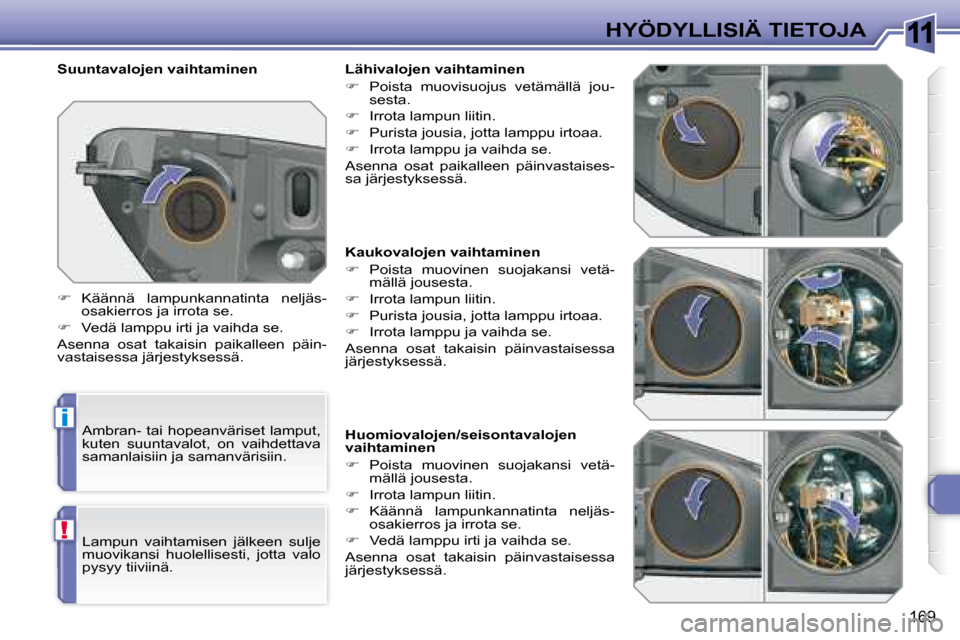

Kaukovalojen vaihtaminen

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Huomiovalojen/seisontavalojen
vaihtaminen

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Suuntavalojen vaihtaminen
Ambran- tai hopeanväriset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Lampun vaihtamisen jälkeen sulje
muovikansi huolellisesti, jotta valo
pysyy tiiviinä. Lähivalojen vaihtaminen

 Poista muovisuojus vetämällä jou-
sesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat paikalleen päinvastaises-
sa järjestyksessä.

11
i
170
HYÖDYLLISIÄ TIETOJA

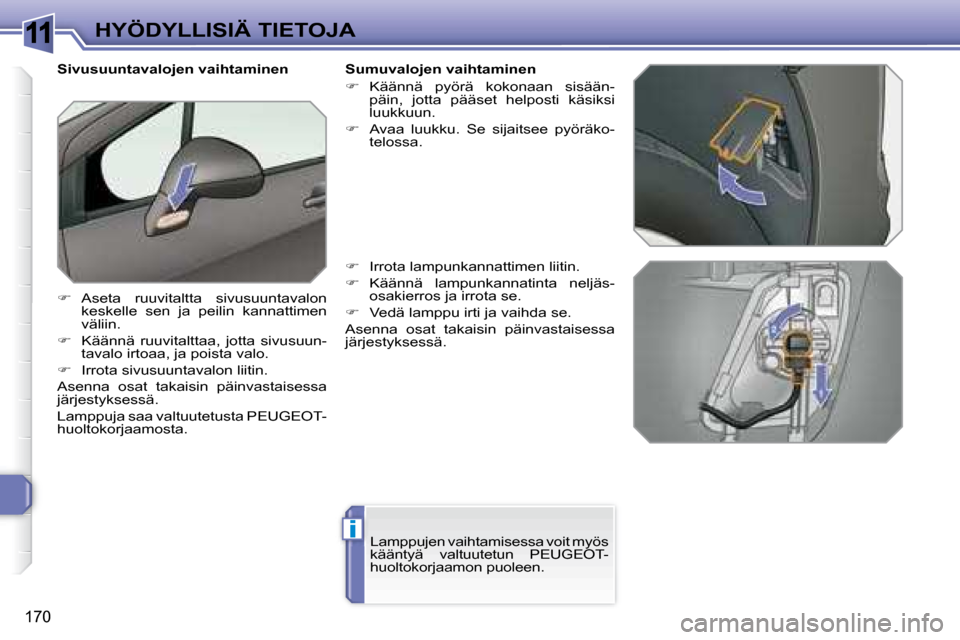

Sivusuuntavalojen vaihtaminen

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT -
huoltokorjaamosta. Sumuvalojen vaihtaminen

 Käännä pyörä kokonaan sisään-
päin, jotta pääset helposti käsiksi
luukkuun.

 Avaa luukku. Se sijaitsee pyöräko-
telossa.

 Irrota lampunkannattimen liitin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppujen vaihtamisessa voit myös
kääntyä valtuutetun PEUGEOT -
huoltokorjaamon puoleen.

11
i
171
HYÖDYLLISIÄ TIETOJA

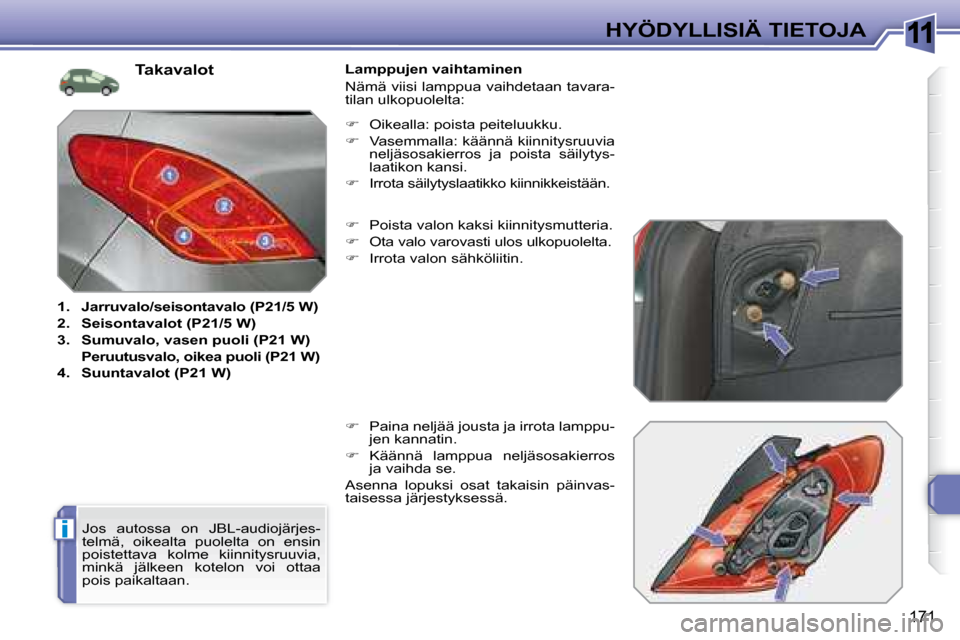

Takavalot

1. Jarruvalo/seisontavalo (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli (P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavara-
tilan ulkopuolelta:

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Paina neljää jousta ja irrota lamppu-
jen kannatin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjes-
telmä, oikealta puolelta on ensin
poistettava kolme kiinnitysruuvia,
minkä jälkeen kotelon voi ottaa
pois paikaltaan.
 Oikealla: poista peiteluukku.

 Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

 Irrota säilytyslaatikko kiinnikkeistään.

11
172
HYÖDYLLISIÄ TIETOJA

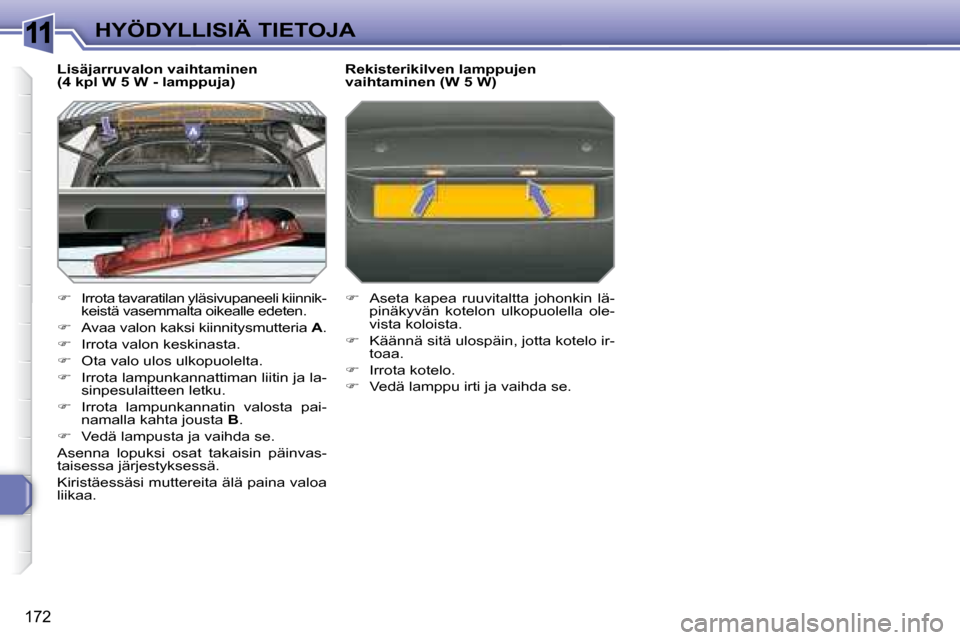

Lisäjarruvalon vaihtaminen
(4 kpl W 5 W - lamppuja)

 Irrota tavaratilan yläsivupaneeli kiinnik-
keistä vasemmalta oikealle edeten.

 Avaa valon kaksi kiinnitysmutteria A .

 Irrota valon keskinasta.

 Ota valo ulos ulkopuolelta.

 Irrota lampunkannattiman liitin ja la-
sinpesulaitteen letku.

 Irrota lampunkannatin valosta pai-
namalla kahta jousta B .

 Vedä lampusta ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Kiristäessäsi muttereita älä paina valoa
liikaa. Rekisterikilven lamppujen
vaihtaminen (W 5 W)

 Aseta kapea ruuvitaltta johonkin lä-
pinäkyvän kotelon ulkopuolella ole-
vista koloista.

 Käännä sitä ulospäin, jotta kotelo ir-
toaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.

11
173
HYÖDYLLISIÄ TIETOJA

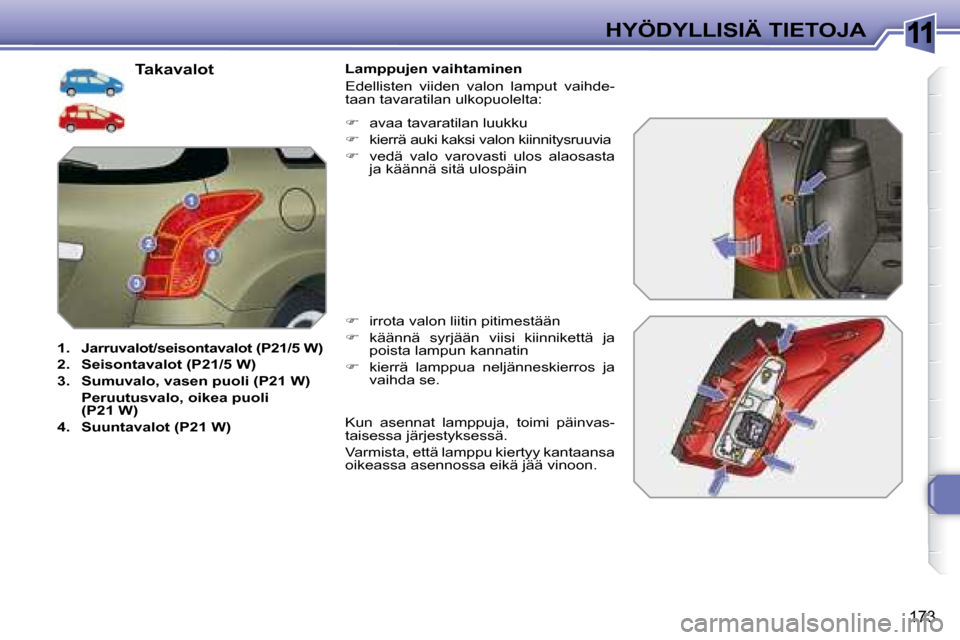

Takavalot

1. Jarruvalot/seisontavalot (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli
(P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihde-
taan tavaratilan ulkopuolelta:

 irrota valon liitin pitimestään

 käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

 kierrä lamppua neljänneskierros ja
vaihda se.

 avaa tavaratilan luukku

 kierrä auki kaksi valon kiinnitysruuvia

 vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
