2008 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

30

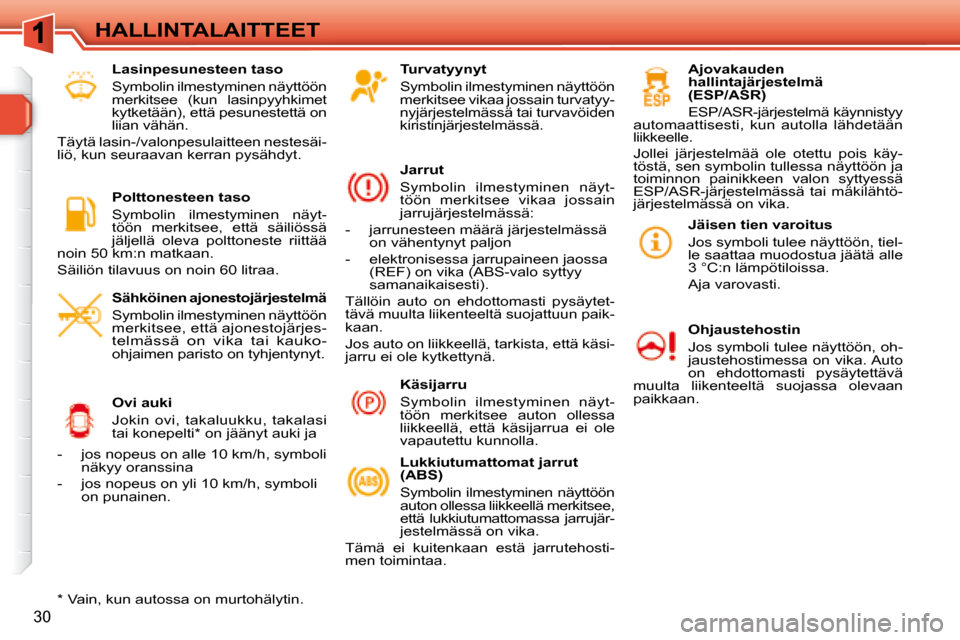

HALLINTALAITTEET Turvatyynyt
Symbolin ilmestyminen näyttöön
merkitsee vikaa jossain turvatyy-
nyjärjestelmässä tai turvavöiden
kiristinjärjestelmässä.
Jarrut
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
jarrujärjestelmässä:
- jarrunesteen määrä järjestelmässä on vähentynyt paljon
- elektronisessa jarrupaineen jaossa (REF) on vika (ABS-valo syttyy
samanaikaisesti).
Tällöin auto on ehdottomasti pysäytet-
tävä muulta liikenteeltä suojattuun paik-
kaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Lukkiutumattomat jarrut
(ABS)
Symbolin ilmestyminen näyttöön
auton ollessa liikkeellä merkitsee,
että lukkiutumattomassa jarrujär-
jestelmässä on vika.
Tämä ei kuitenkaan estä jarrutehosti-
men toimintaa. Ajovakauden
hallintajärjestelmä
(ESP/ASR)
ESP/ASR-järjestelmä käynnistyy
automaattisesti, kun autolla lähdetään
liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, sen symbolin tullessa näyttöön ja
toiminnon painikkeen valon syttyessä
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä on vika.
Ohjaustehostin
Jos symboli tulee näyttöön, oh-
jaustehostimessa on vika. Auto
on ehdottomasti pysäytettävä
muulta liikenteeltä suojassa olevaan
paikkaan.
Ovi auki
Jokin ovi, takaluukku, takalasi
tai konepelti * on jäänyt auki ja
- jos nopeus on alle 10 km/h, symboli näkyy oranssina
- jos nopeus on yli 10 km/h, symboli on punainen. Jäisen tien varoitus
Jos symboli tulee näyttöön, tiel-
le saattaa muodostua jäätä alle
3 °C:n lämpötiloissa.
Aja varovasti.
Käsijarru
Symbolin ilmestyminen näyt-
töön merkitsee auton ollessa
liikkeellä, että käsijarrua ei ole
vapautettu kunnolla.
Sähköinen ajonestojärjestelmä
Symbolin ilmestyminen näyttöön
merkitsee, että ajonestojärjes-
telmässä on vika tai kauko-ohjaimen paristo on tyhjentynyt.
* Vain, kun autossa on murtohälytin. Polttonesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että säiliössä
jäljellä oleva polttoneste riittää
noin 50 km:n matkaan.
Säiliön tilavuus on noin 60 litraa. Lasinpesunesteen taso
Symbolin ilmestyminen näyttöön
merkitsee (kun lasinpyyhkimet
kytketään), että pesunestettä on
liian vähän.
Täytä lasin-/valonpesulaitteen nestesäi-
liö, kun seuraavan kerran pysähdyt.

HALLINTALAITTEET Vettä dieselpolttonesteessä
Jos symboli tulee näyttöön, se
merkitsee että polttonestesuo-
dattimessa on vettä.
Dieselmoottorin ruiskutusjärjestelmä saat-taa vaurioitua.
Ajovalojen korkeuden
automaattinen säätö
Symbolin ilmestyminen näyt-
töön merkitsee vikaa ajovalojen
automaattisessa säädössä. Hiukkassuodatin
(dieselmoottori)
Jos symboli tulee näyttöön yh-
dessä huollon symbolin kans-
sa, hiukkassuodatin on karstoittunut tai
dieselpolttonesteen lisäaine on vähim-
mäistasolla.
Kun ajo-olosuhteet sallivat sen, puhdis-
ta suodatin ajamalla vähintään 60 km/h:
n nopeudella, kunnes huollon symboli
katoaa.
Jos huollon symboli näkyy yhä, lisäai-
netta on liian vähän. Käy heti valtuute-
tussa PEUGEOT -huoltokorjaamossa
täyttämässä lisäainetta.

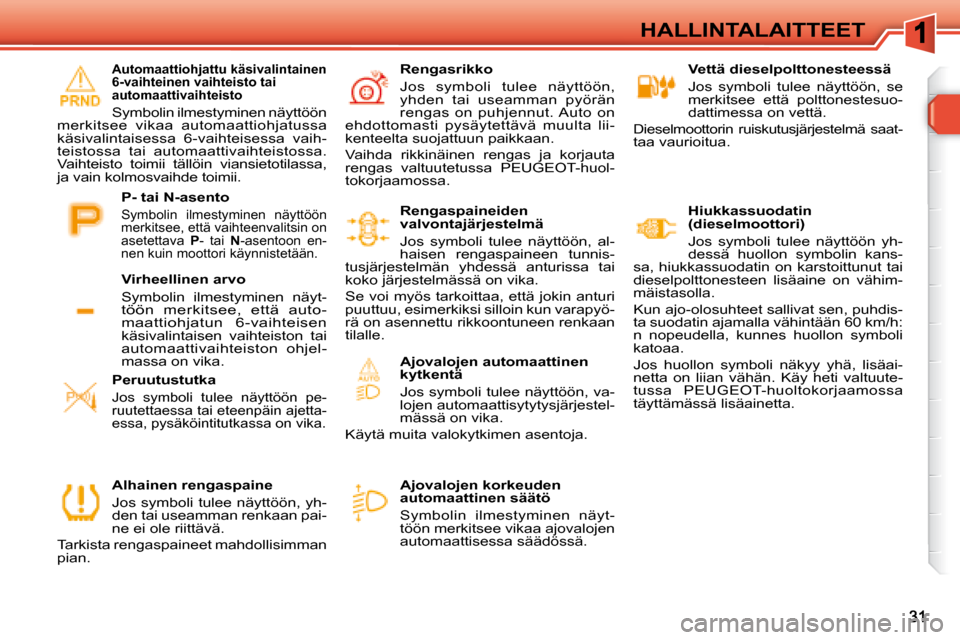

Alhainen rengaspaine
Jos symboli tulee näyttöön, yh-
den tai useamman renkaan pai-
ne ei ole riittävä.
Tarkista rengaspaineet mahdollisimman
pian. Rengasrikko
Jos symboli tulee näyttöön,
yhden tai useamman pyörän
rengas on puhjennut. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteelta suojattuun paikkaan.
Vaihda rikkinäinen rengas ja korjauta
rengas valtuutetussa PEUGEOT -huol-
tokorjaamossa.
Rengaspaineiden
valvontajärjestelmä
Jos symboli tulee näyttöön, al-
haisen rengaspaineen tunnis-
tusjärjestelmän yhdessä anturissa tai
koko järjestelmässä on vika.
Se voi myös tarkoittaa, että jokin anturi
puuttuu, esimerkiksi silloin kun varapyö-
rä on asennettu rikkoontuneen renkaan
tilalle.
Ajovalojen automaattinen
kytkentä
Jos symboli tulee näyttöön, va-
lojen automaattisytytysjärjestel-
mässä on vika.
Käytä muita valokytkimen asentoja.
Peruutustutka
Jos symboli tulee näyttöön pe-
ruutettaessa tai eteenpäin ajetta-
essa, pysäköintitutkassa on vika.
Automaattiohjattu käsivalintainen
6-vaihteinen vaihteisto tai
automaattivaihteisto
Symbolin ilmestyminen näyttöön
merkitsee vikaa automaattiohjatussa
käsivalintaisessa 6-vaihteisessa vaih-
teistossa tai automaattivaihteistossa.
Vaihteisto toimii tällöin viansietotilassa,
ja vain kolmosvaihde toimii.
Virheellinen arvo
Symbolin ilmestyminen näyt-
töön merkitsee, että auto-
maattiohjatun 6-vaihteisen
käsivalintaisen vaihteiston tai automaattivaihteiston ohjel-massa on vika.
P- tai N-asento
Symbolin ilmestyminen näyttöön
merkitsee, että vaihteenvalitsin on
asetettava
P - tai N -asentoon en-
nen kuin moottori käynnistetään.

32

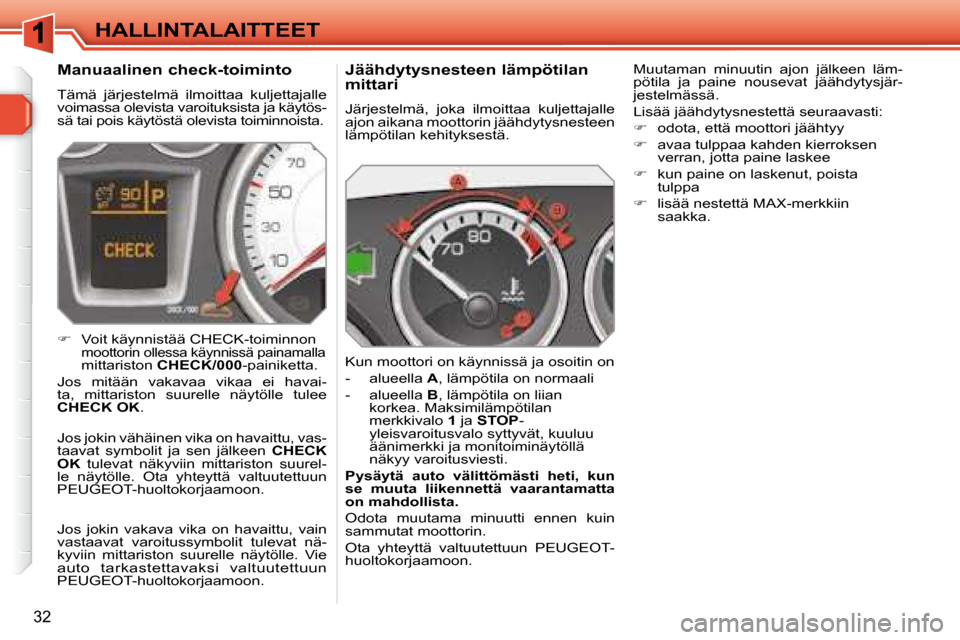

HALLINTALAITTEET Jäähdytysnesteen lämpötilan
mittari
Järjestelmä, joka ilmoittaa kuljettajalle
ajon aikana moottorin jäähdytysnesteen
lämpötilan kehityksestä.
Kun moottori on käynnissä ja osoitin on
- alueella A , lämpötila on normaali
- alueella B , lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1 ja STOP -
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja monitoiminäytöllä
näkyy varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.
Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon . Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä.
Lisää jäähdytysnestettä seuraavasti:

 odota, että moottori jäähtyy

 avaa tulppaa kahden kierroksen
verran, jotta paine laskee

 kun paine on laskenut, poista
tulppa

 lisää nestettä MAX-merkkiin
saakka.
Manuaalinen check-toiminto
Tämä järjestelmä ilmoittaa kuljettajalle
voimassa olevista varoituksista ja käytös-
sä tai pois käytöstä olevista toiminnoista.

 Voit käynnistää CHECK-toiminnon
moottorin ollessa käynnissä painamalla mittariston CHECK/000 -painiketta.
Jos mitään vakavaa vikaa ei havai-
ta, mittariston suurelle näytölle tulee

CHECK OK .
Jos jokin vähäinen vika on havaittu, vas-
taavat symbolit ja sen jälkeen CHECK
OK tulevat näkyviin mittariston suurel-
le näytölle. Ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaamoon .
Jos jokin vakava vika on havaittu, vain
vastaavat varoitussymbolit tulevat nä-
kyviin mittariston suurelle näytölle. Vie
auto tarkastettavaksi valtuutettuun PEUGEOT-huoltokorjaamoon .

33
HALLINTALAITTEET

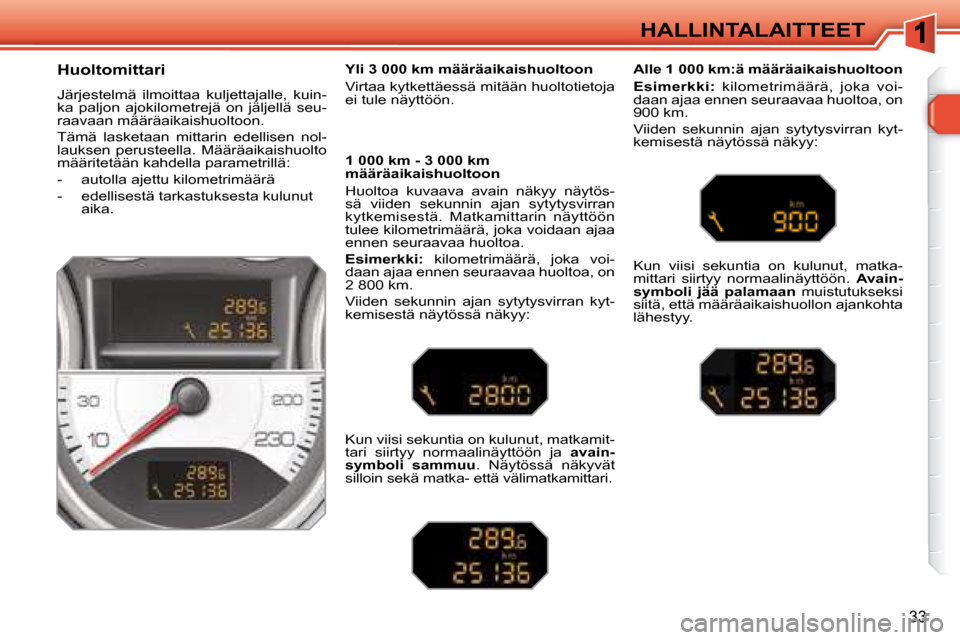

Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuin-
ka paljon ajokilometrejä on jäljellä seu-
raavaan määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nol-
lauksen perusteella. Määräaikaishuolto
määritetään kahdella parametrillä:
- autolla ajettu kilometrimäärä
- edellisestä tarkastuksesta kulunut aika. 1 000 km - 3 000 km
määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytös-
sä viiden sekunnin ajan sytytysvirran
kytkemisestä. Matkamittarin näyttöön
tulee kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa.

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
2 800 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamit-
tari siirtyy normaalinäyttöön ja avain-
symboli sammuu . Näytössä näkyvät
silloin sekä matka- että välimatkamittari. Alle 1 000 km:ä määräaikaishuoltoon

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
900 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli jää palamaan muistutukseksi
siitä, että määräaikaishuollon ajankohta
lähestyy.
Yli 3 000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja
ei tule näyttöön.

i
i
34

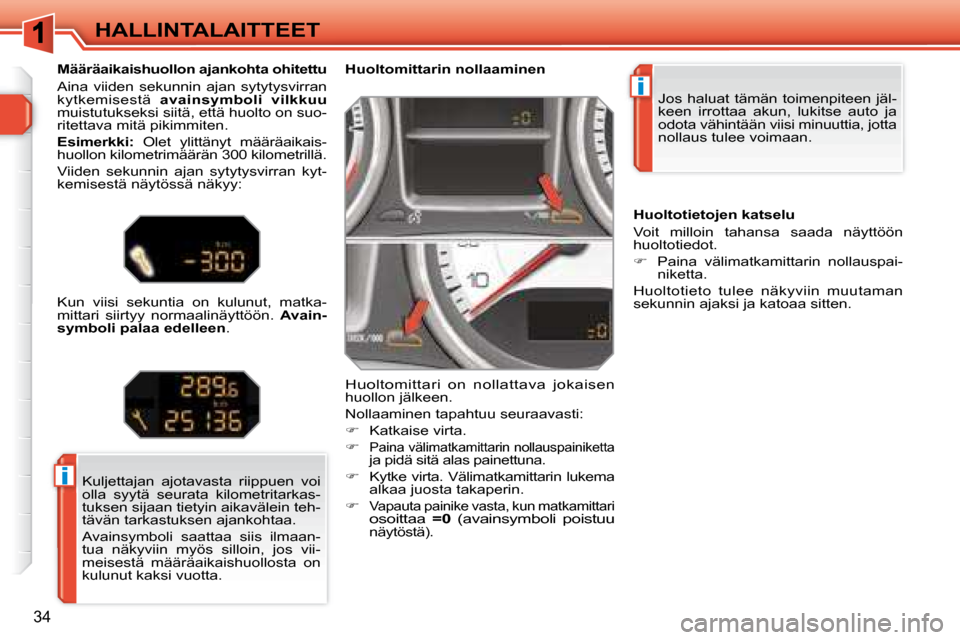

HALLINTALAITTEET Jos haluat tämän toimenpiteen jäl-
keen irrottaa akun, lukitse auto ja
odota vähintään viisi minuuttia, jotta
nollaus tulee voimaan.
Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen huollon jälkeen.
Nollaaminen tapahtuu seuraavasti:

 Katkaise virta.


Paina välimatkamittarin nollauspainiketta ja pidä sitä alas painettuna.

 Kytke virta. Välimatkamittarin lukema
alkaa juosta takaperin.


Vapauta painike vasta, kun matkamittari osoittaa =0 (avainsymboli poistuu näytöstä).
Kuljettajan ajotavasta riippuen voi
olla syytä seurata kilometritarkas-
tuksen sijaan tietyin aikavälein teh-
tävän tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaan-
tua näkyviin myös silloin, jos vii-
meisestä määräaikaishuollosta on
kulunut kaksi vuotta.
Määräaikaishuollon ajankohta ohitettu
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä
avainsymboli vilkkuu
muistutukseksi siitä, että huolto on suo-
ritettava mitä pikimmiten.

Esimerkki: Olet ylittänyt määräaikais-
huollon kilometrimäärän 300 kilometrillä.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli palaa edelleen . Huoltotietojen katselu
Voit milloin tahansa saada näyttöön
huoltotiedot.

 Paina välimatkamittarin nollauspai-
niketta.
Huoltotieto tulee näkyviin muutaman
sekunnin ajaksi ja katoaa sitten.

i
35
HALLINTALAITTEET
Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisella
alustalla ja moottori on ollut sammu-
tettuna vähintään 15 minuutin ajan.

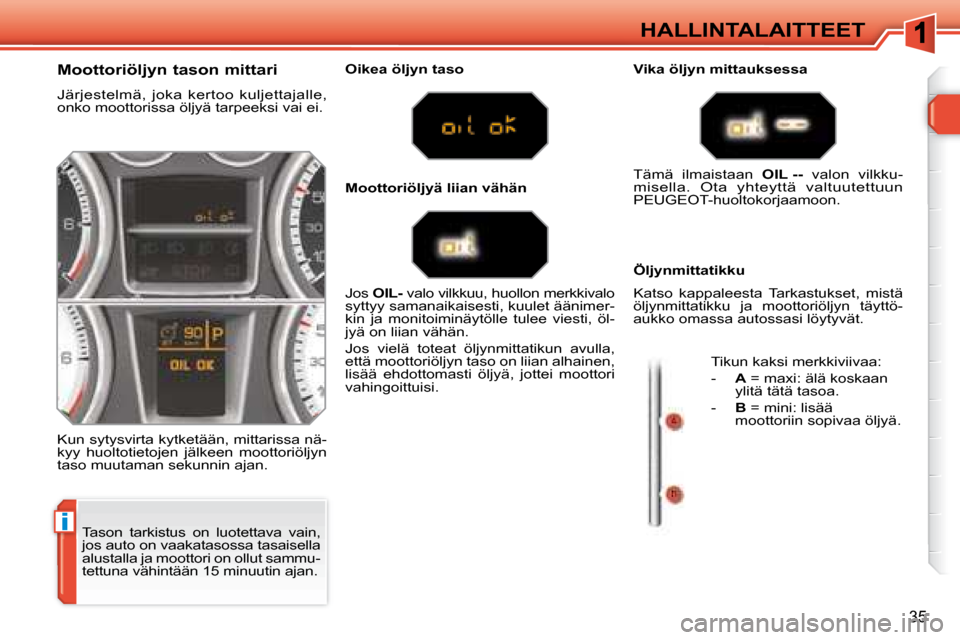

Moottoriöljyn tason mittari
Järjestelmä, joka kertoo kuljettajalle, onko moottorissa öljyä tarpeeksi vai ei.
Kun sytysvirta kytketään, mittarissa nä-
kyy huoltotietojen jälkeen moottoriöljyn
taso muutaman sekunnin ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän
Vika öljyn mittauksessa
Öljynmittatikku
Jos OIL- valo vilkkuu, huollon merkkivalo
syttyy samanaikaisesti, kuulet äänimer-
kin ja monitoiminäytölle tulee viesti, öl-
jyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jottei moottori
vahingoittuisi. Tämä ilmaistaan
OIL -- valon vilkku-
misella. Ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon.
Katso kappaleesta Tarkastukset, mistä
öljynmittatikku ja moottoriöljyn täyttö-
aukko omassa autossasi löytyvät.
Tikun kaksi merkkiviivaa:
- A = maxi: älä koskaan
ylitä tätä tasoa.
- B = mini: lisää
moottoriin sopivaa öljyä.

36
HALLINTALAITTEET

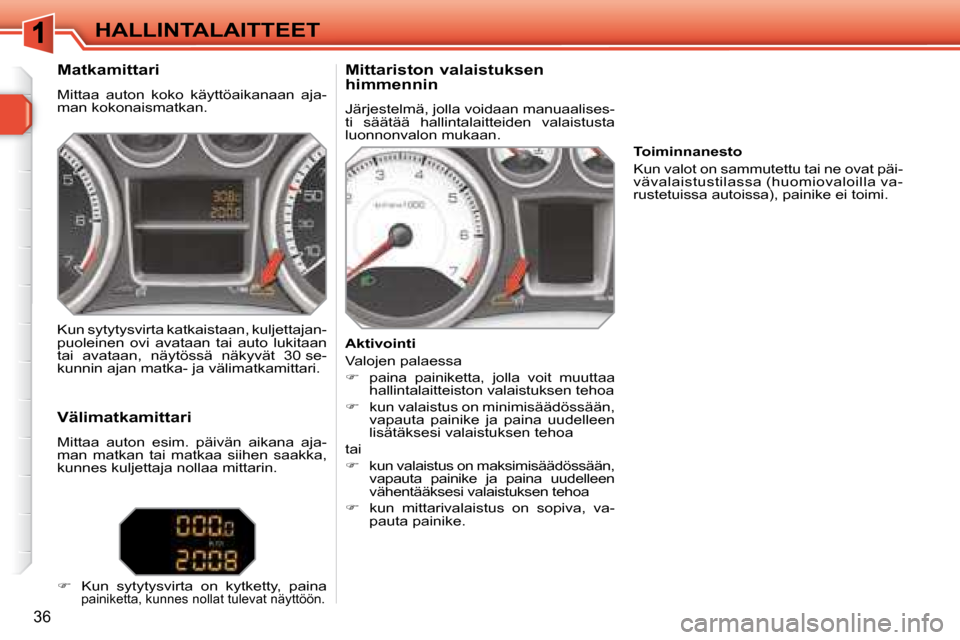

Matkamittari
Mittaa auton koko käyttöaikanaan aja-
man kokonaismatkan. Mittariston valaistuksen
himmennin
Järjestelmä, jolla voidaan manuaalises-
ti säätää hallintalaitteiden valaistusta
luonnonvalon mukaan.
Kun sytytysvirta katkaistaan, kuljettajan-
puoleinen ovi avataan tai auto lukitaan
tai avataan, näytössä näkyvät 30 se-
kunnin ajan matka- ja välimatkamittari.
Välimatkamittari
Mittaa auton esim. päivän aikana aja-
man matkan tai matkaa siihen saakka,
kunnes kuljettaja nollaa mittarin.

 Kun sytytysvirta on kytketty, paina
painiketta, kunnes nollat tulevat näyttöön.
Aktivointi
Valojen palaessa


paina painiketta, jolla voit muuttaa
hallintalaitteiston valaistuksen tehoa

 kun valaistus on minimisäädössään,
vapauta painike ja paina uudelleen
lisätäksesi valaistuksen tehoa
tai


kun valaistus on maksimisäädössään,
vapauta painike ja paina uudelleen
vähentääksesi valaistuksen tehoa

 kun mittarivalaistus on sopiva, va-
pauta painike. Toiminnanesto
Kun valot on sammutettu tai ne ovat päi-vävalaistustilassa (huomiovaloilla va-rustetuissa autoissa), painike ei toimi.

37

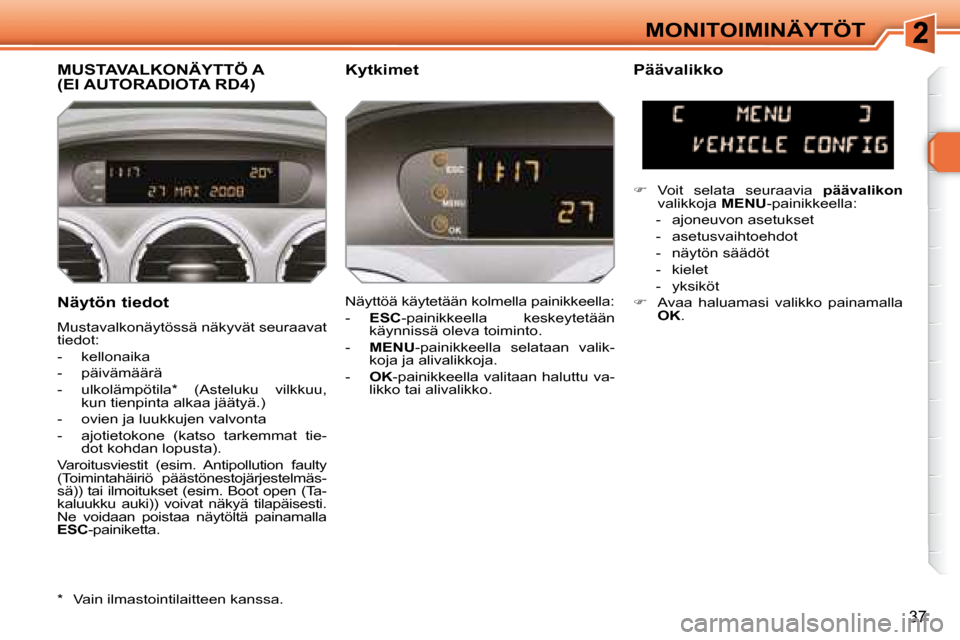

MONITOIMINÄYTÖT
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (Asteluku vilkkuu, kun tienpinta alkaa jäätyä.)
- ovien ja luukkujen valvonta
- ajotietokone (katso tarkemmat tie- dot kohdan lopusta).
Varoitusviestit (esim. Antipollution faulty
(Toimintahäiriö päästönestojärjestelmäs-
sä)) tai ilmoitukset (esim. Boot open (Ta-
kaluukku auki)) voivat näkyä tilapäisesti.
Ne voidaan poistaa näytöltä painamalla

ESC -painiketta.
MUSTAVALKONÄYTTÖ A (EI AUTORADIOTA RD4) Kytkimet Päävalikko
Näyttöä käytetään kolmella painikkeella:
- ESC -painikkeella keskeytetään
käynnissä oleva toiminto.
- MENU -painikkeella selataan valik-
koja ja alivalikkoja.
- OK -painikkeella valitaan haluttu va-
likko tai alivalikko.
 Voit selata seuraavia päävalikon
valikkoja MENU -painikkeella:
- ajoneuvon asetukset
- asetusvaihtoehdot
- näytön säädöt
- kielet
- yksiköt

 Avaa haluamasi valikko painamalla

OK .
* Vain ilmastointilaitteen kanssa.
