HYÖDYLLISIÄ TIETOJA

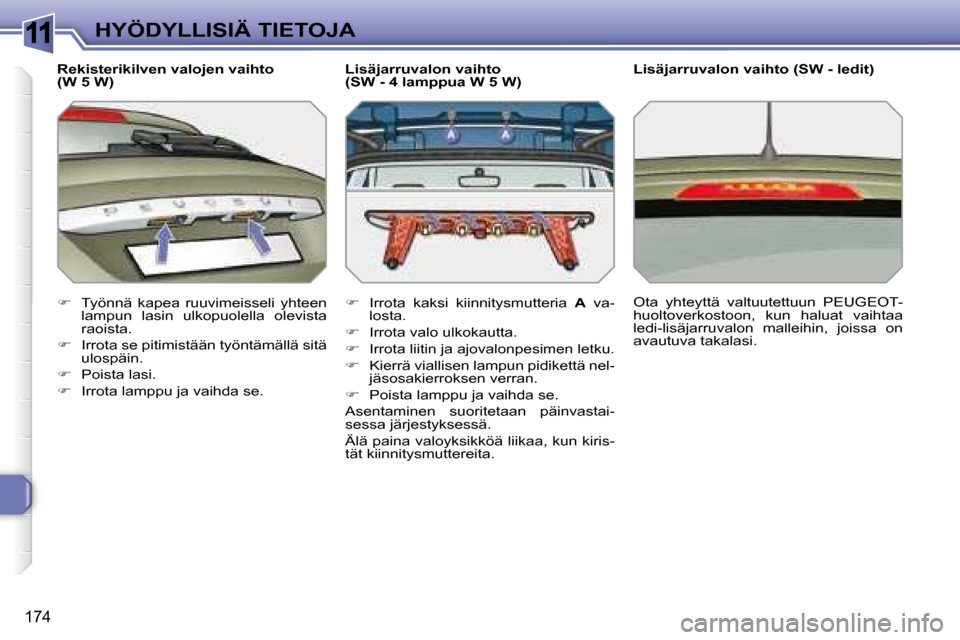

Rekisterikilven valojen vaihto
(W 5 W)

 Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

 Irrota se pitimistään työntämällä sitä
ulospäin.

 Poista lasi.

 Irrota lamppu ja vaihda se. Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)

 Irrota kaksi kiinnitysmutteria A va-
losta.

 Irrota valo ulkokautta.

 Irrota liitin ja ajovalonpesimen letku.

 Kierrä viallisen lampun pidikettä nel-
jäsosakierroksen verran.

 Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastai-
sessa järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiris-
tät kiinnitysmuttereita. Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä valtuutettuun PEUGEOT-
huoltoverkostoon , kun haluat vaihtaa
ledi-lisäjarruvalon malleihin, joissa on
avautuva takalasi.

11
!
i
175
HYÖDYLLISIÄ TIETOJA PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton kor-
jauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarustei-
den asennuksesta, joita PEUGEOT
ei toimita tai suosittele, ja joita ei ole
asennettu PEUGEOT in ohjeiden
mukaan. Tämä koskee erityisesti
kaikkia laitteita, joiden yhteiskulutus
on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisil-
le lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT -huoltokorjaamoon.

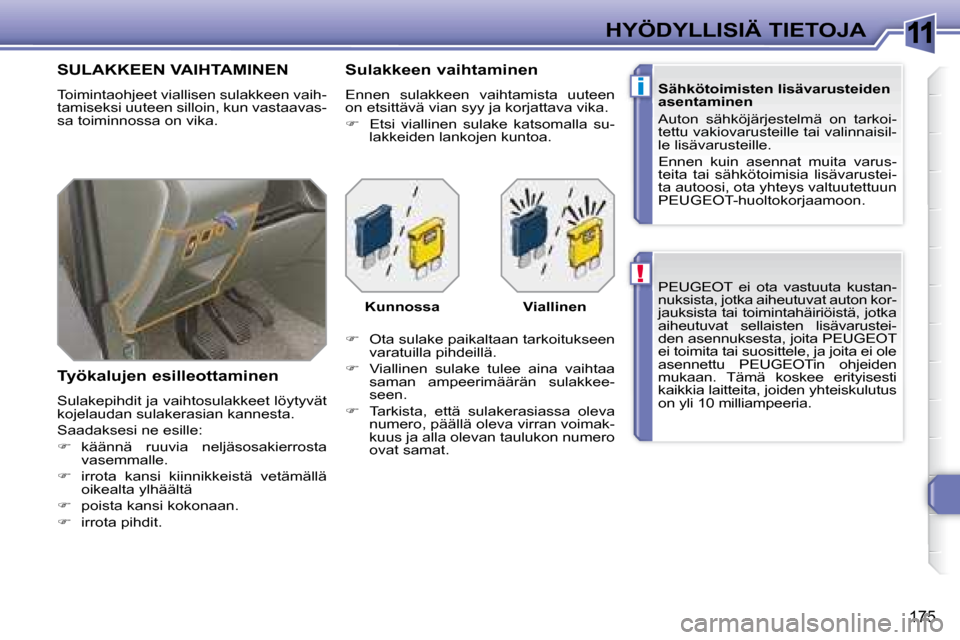

SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavas-
sa toiminnossa on vika.
Työkalujen esilleottaminen
Sulakepihdit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:

 käännä ruuvia neljäsosakierrosta
vasemmalle.

 irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä

 poista kansi kokonaan.

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

 Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.

Kunnossa Viallinen

11
176
HYÖDYLLISIÄ TIETOJA

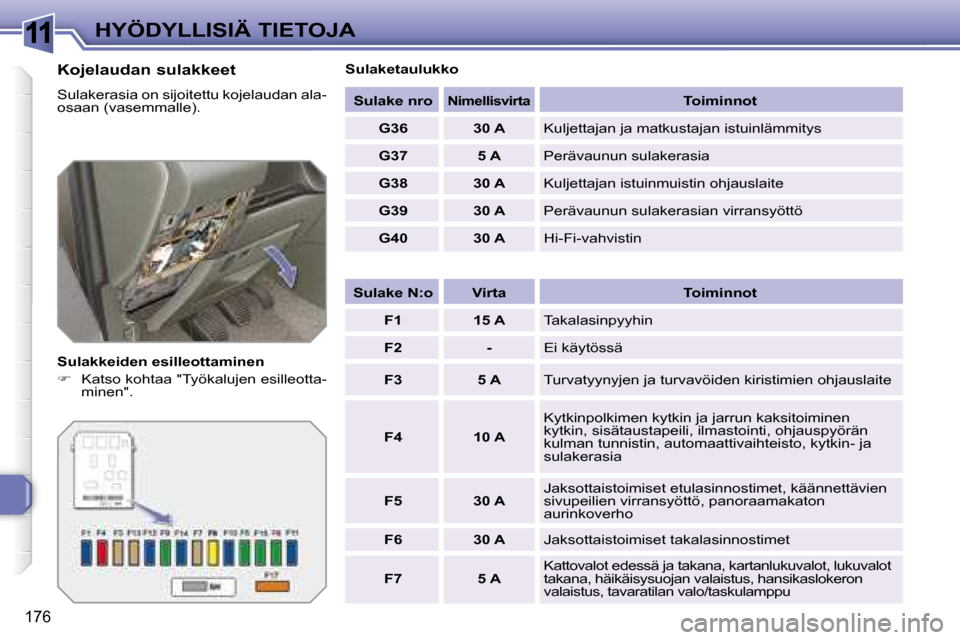

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle).
Sulakkeiden esilleottaminen

 Katso kohtaa "Työkalujen esilleotta-
minen". Sulaketaulukko

Sulake nro

Nimellisvirta
Toiminnot

G36 30 A Kuljettajan ja matkustajan istuinlämmitys

G37 5 A Perävaunun sulakerasia

G38 30 A Kuljettajan istuinmuistin ohjauslaite

G39 30 A Perävaunun sulakerasian virransyöttö

G40 30 A Hi-Fi-vahvistin

Sulake N:o Virta Toiminnot

F1 15 A Takalasinpyyhin

F2 - Ei käytössä

F3 5 A Turvatyynyjen ja turvavöiden kiristimien ohjauslaite

F4 10 A Kytkinpolkimen kytkin ja jarrun kaksitoiminen
kytkin, sisätaustapeili, ilmastointi, ohjauspyörän
kulman tunnistin, automaattivaihteisto, kytkin- ja
sulakerasia

F5 30 A Jaksottaistoimiset etulasinnostimet, käännettävien
sivupeilien virransyöttö, panoraamakaton
aurinkoverho

F6 30 A Jaksottaistoimiset takalasinnostimet

F7 5 A Kattovalot edessä ja takana, kartanlukuvalot, luku
valot
takana, häikäisysuojan valaistus, hansikaslokeron
valaistus, tavaratilan valo/taskulamppu

11
177
HYÖDYLLISIÄ TIETOJA

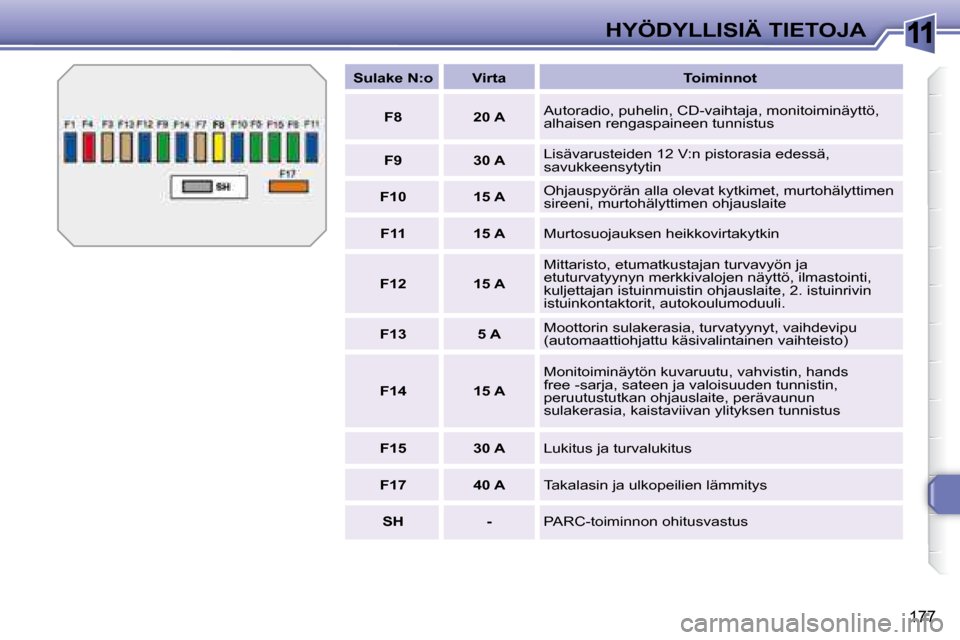

Sulake N:o Virta Toiminnot

F8 20 A Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus

F9 30 A Lisävarusteiden 12 V:n pistorasia edessä,
savukkeensytytin

F10 15 A Ohjauspyörän alla olevat kytkimet, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite

F11 15 A Murtosuojauksen heikkovirtakytkin

F12 15 A Mittaristo, etumatkustajan turvavyön ja
etuturvatyynyn merkkivalojen näyttö, ilmastointi,
kuljettajan istuinmuistin ohjauslaite, 2. istuinrivin
istuinkontaktorit, autokoulumoduuli.

F13 5 A Moottorin sulakerasia, turvatyynyt, vaihdevipu
(automaattiohjattu käsivalintainen vaihteisto)

F14 15 A Monitoiminäytön kuvaruutu, vahvistin, hands
free -sarja, sateen ja valoisuuden tunnistin,
peruutustutkan ohjauslaite, perävaunun
sulakerasia, kaistaviivan ylityksen tunnistus

F15 30 A Lukitus ja turvalukitus

F17 40 A Takalasin ja ulkopeilien lämmitys

SH - PARC-toiminnon ohitusvastus

11
178
HYÖDYLLISIÄ TIETOJA

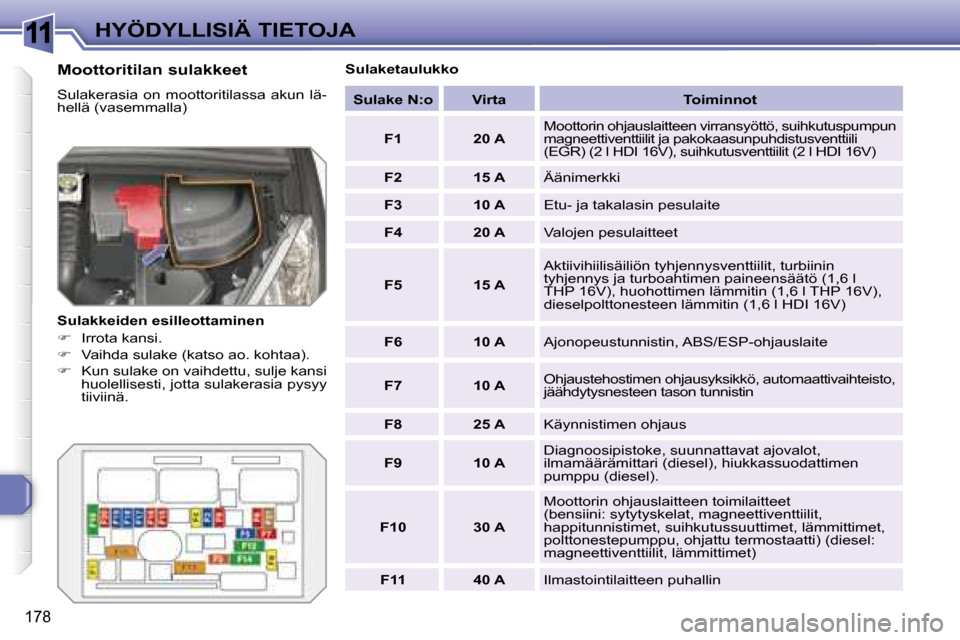

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla)
Sulakkeiden esilleottaminen

 Irrota kansi.

 Vaihda sulake (katso ao. kohtaa).

 Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä. Sulaketaulukko

Sulake N:o Virta Toiminnot

F1 20 A Moottorin ohjauslaitteen virransyöttö, suihkutuspu
mpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili
(EGR) (2 l HDI 16V), suihkutusventtiilit (2 l HDI 1 6V)

F2 15 A Äänimerkki

F3 10 A Etu- ja takalasin pesulaite

F4 20 A Valojen pesulaitteet

F5 15 A Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö (1,6 l
THP 16V), huohottimen lämmitin (1,6 l THP 16V),
dieselpolttonesteen lämmitin (1,6 l HDI 16V)

F6 10 A Ajonopeustunnistin, ABS/ESP-ohjauslaite

F7 10 A Ohjaustehostimen ohjausyksikkö, automaattivaihteis
to,
jäähdytysnesteen tason tunnistin

F8 25 A Käynnistimen ohjaus

F9 10 A Diagnoosipistoke, suunnattavat ajovalot,
ilmamäärämittari (diesel), hiukkassuodattimen
pumppu (diesel).

F10 30 A Moottorin ohjauslaitteen toimilaitteet
(bensiini: sytytyskelat, magneettiventtiilit,
happitunnistimet, suihkutussuuttimet, lämmittimet,
polttonestepumppu, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)

F11 40 A Ilmastointilaitteen puhallin

11
179
HYÖDYLLISIÄ TIETOJA

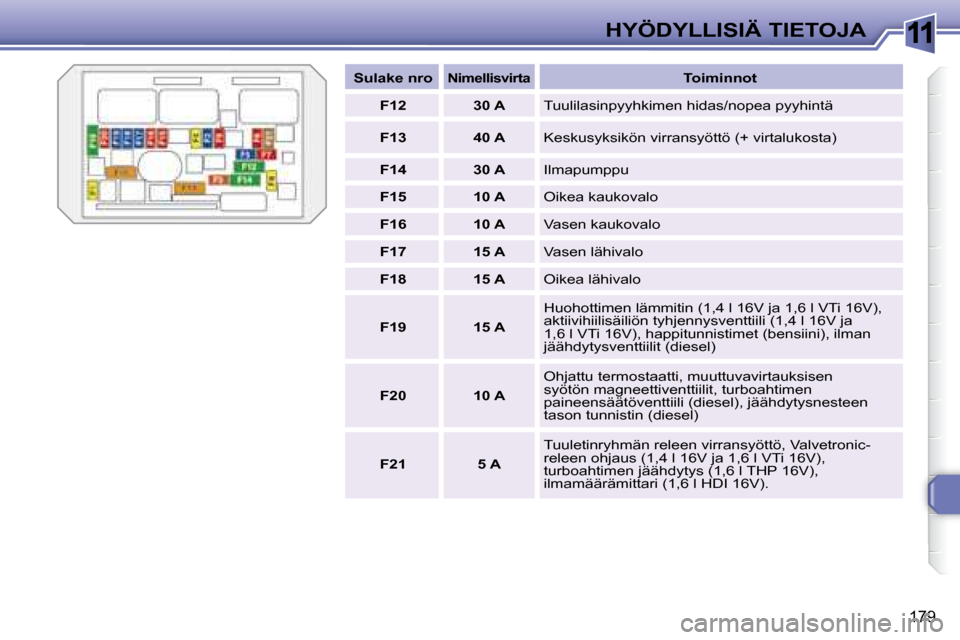

Sulake nro
Nimellisvirta
Toiminnot

F12 30 A Tuulilasinpyyhkimen hidas/nopea pyyhintä

F13 40 A Keskusyksikön virransyöttö (+ virtalukosta)

F14 30 A Ilmapumppu

F15 10 A Oikea kaukovalo

F16 10 A Vasen kaukovalo

F17 15 A Vasen lähivalo

F18 15 A Oikea lähivalo

F19 15 A Huohottimen lämmitin (1,4 l 16V ja 1,6 l VTi 16V),
aktiivihiilisäiliön tyhjennysventtiili (1,4 l 16V ja
1,6 l VTi 16V), happitunnistimet (bensiini), ilman
jäähdytysventtiilit (diesel)

F20 10 A Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F21 5 A Tuuletinryhmän releen virransyöttö, Valvetronic-
releen ohjaus (1,4 l 16V ja 1,6 l VTi 16V),
turboahtimen jäähdytys (1,6 l THP 16V),
ilmamäärämittari (1,6 l HDI 16V).

11
180

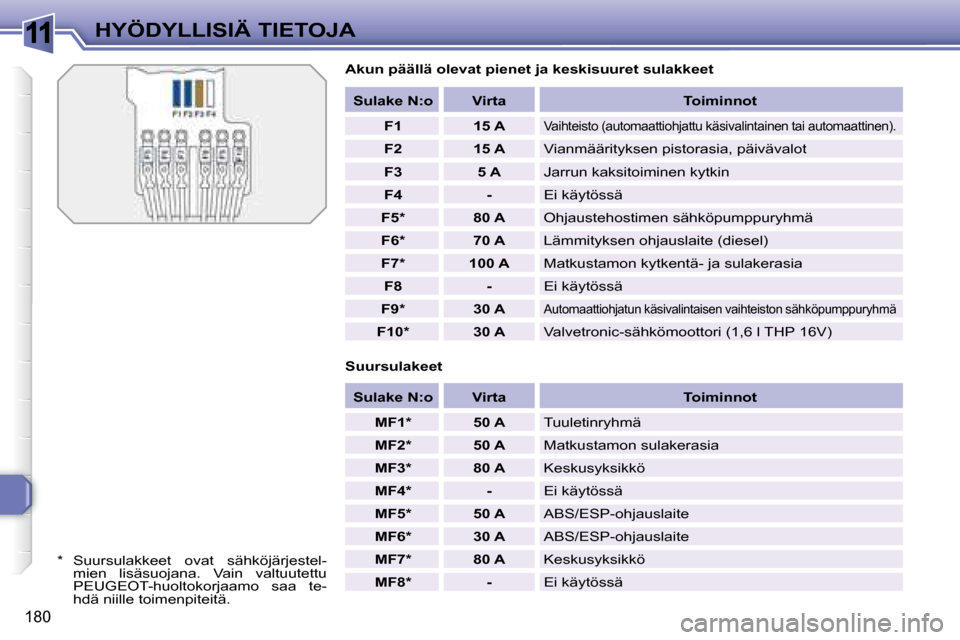

HYÖDYLLISIÄ TIETOJA Akun päällä olevat pienet ja keskisuuret sulakkeet
Suursulakeet
Sulake N:o Virta Toiminnot

F1 15 A
Vaihteisto (automaattiohjattu käsivalintainen tai automaattinen).

F2 15 A Vianmäärityksen pistorasia, päivävalot

F3 5 A Jarrun kaksitoiminen kytkin

F4 - Ei käytössä

F5 * 80 A Ohjaustehostimen sähköpumppuryhmä

F6 * 70 A Lämmityksen ohjauslaite (diesel)

F7 * 100 A Matkustamon kytkentä- ja sulakerasia

F8 - Ei käytössä

F9 * 30 A
Automaattiohjatun käsivalintaisen vaihteiston sähk öpumppuryhmä

F10 * 30 A Valvetronic-sähkömoottori (1,6 l THP 16V)

Sulake N:o Virta Toiminnot

MF1 * 50 A Tuuletinryhmä

MF2 * 50 A Matkustamon sulakerasia

MF3 * 80 A Keskusyksikkö

MF4 * - Ei käytössä

MF5 * 50 A ABS/ESP-ohjauslaite

MF6 * 30 A ABS/ESP-ohjauslaite

MF7 * 80 A Keskusyksikkö

MF8 * - Ei käytössä
* Suursulakkeet ovat sähköjärjestel-mien lisäsuojana. Vain valtuutettu PEUGEOT -huoltokorjaamo saa te-hdä niille toimenpiteitä.

11
181
HYÖDYLLISIÄ TIETOJA

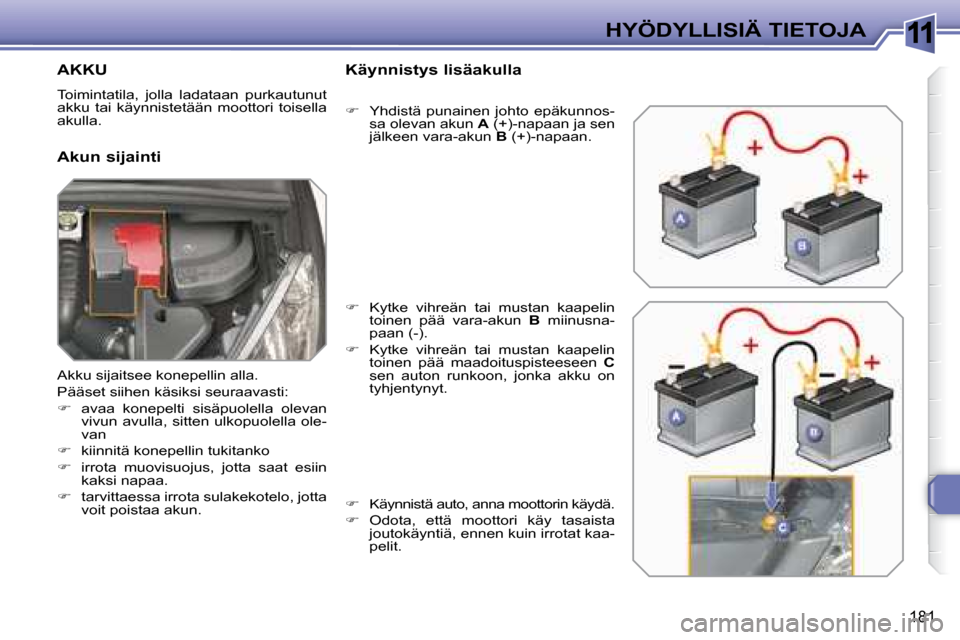

AKKU
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnos-
sa olevan akun A (+)-napaan ja sen
jälkeen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
sen auton runkoon, jonka akku on
tyhjentynyt.


Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan
vivun avulla, sitten ulkopuolella ole-
van

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa.

 tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.
