2008 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

i
22
HALLINTALAITTEET

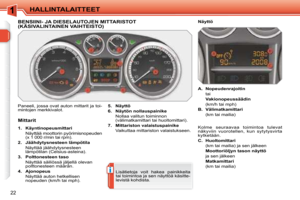

BENSIINI- JA DIESELAUTOJEN MITTARISTOT (KÄSIVALINTAINEN VAIHTEISTO)
Paneeli, jossa ovat auton mittarit ja toi-
mintojen merkkivalot.
5. Näyttö

6. Näytön nollauspainike
Nollaa valitun toiminnon (välimatkamittari tai huoltomittari).

7. Mittariston valaistuspainike
Vaikuttaa mittariston valaistukseen.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Nopeudenrajoitin
tai
Vakionopeussäädin
(km/h tai mph)

B. Välimatkamittari
(km tai mailia)
Näyttö
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista. Kolme seuraavaa toimintoa tulevat
näkyviin vuorotellen, kun sytytysvirta
kytketään.

C. Huoltomittari
(km tai mailia) ja sen jälkeen
Moottoriöljyn tason näyttö
ja sen jälkeen
Matkamittari
(km tai mailia)

i
23
HALLINTALAITTEET

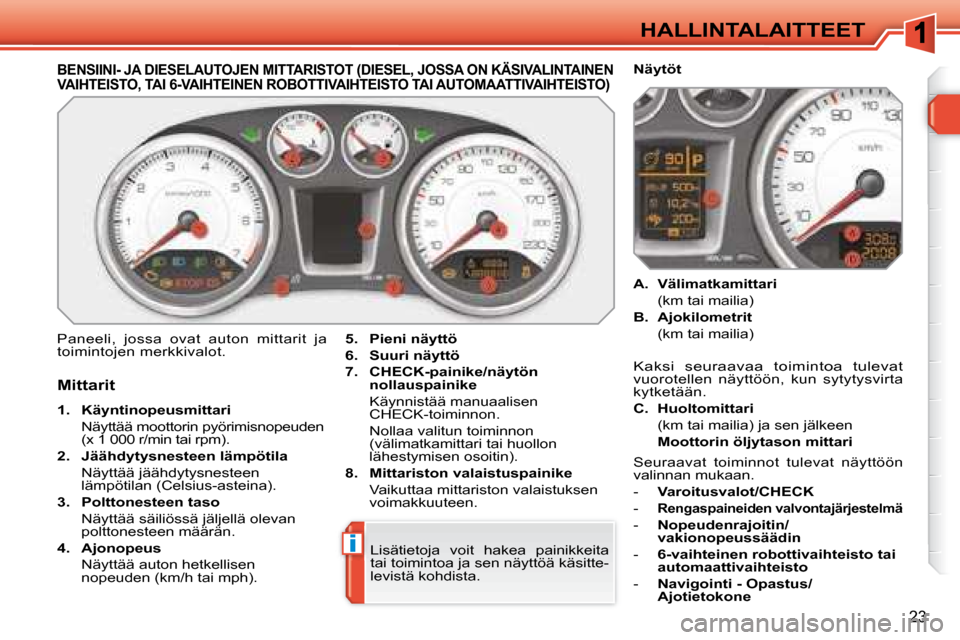

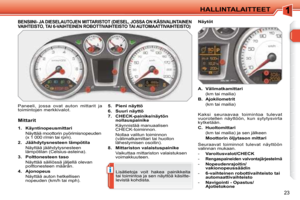

BENSIINI- JA DIESELAUTOJEN MITTARISTOT (DIESEL, JOSSA ON KÄSIVALINTAINEN VAIHTEISTO, TAI 6-VAIHTEINEN ROBOTTIVAIHTEISTO TAI AUTOMAATTIVAIHTEISTO)
Paneeli, jossa ovat auton mittarit ja
toimintojen merkkivalot.
5. Pieni näyttö

6. Suuri näyttö

7. CHECK-painike/näytön
nollauspainike
Käynnistää manuaalisen CHECK-toiminnon.
Nollaa valitun toiminnon (välimatkamittari tai huollon
lähestymisen osoitin).

8. Mittariston valaistuspainike
Vaikuttaa mittariston valaistuksen voimakkuuteen.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Välimatkamittari
(km tai mailia)

B. Ajokilometrit
(km tai mailia)
Näytöt
Kaksi seuraavaa toimintoa tulevat vuorotellen näyttöön, kun sytytysvirta
kytketään.

C. Huoltomittari
(km tai mailia) ja sen jälkeen
Moottorin öljytason mittari
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista. Seuraavat toiminnot tulevat näyttöön
valinnan mukaan.
-
Varoitusvalot/CHECK
-

Rengaspaineiden valvontajärjestelmä
- Nopeudenrajoitin/
vakionopeussäädin
- 6-vaihteinen robottivaihteisto tai
automaattivaihteisto
- Navigointi - Opastus/
Ajotietokone

!

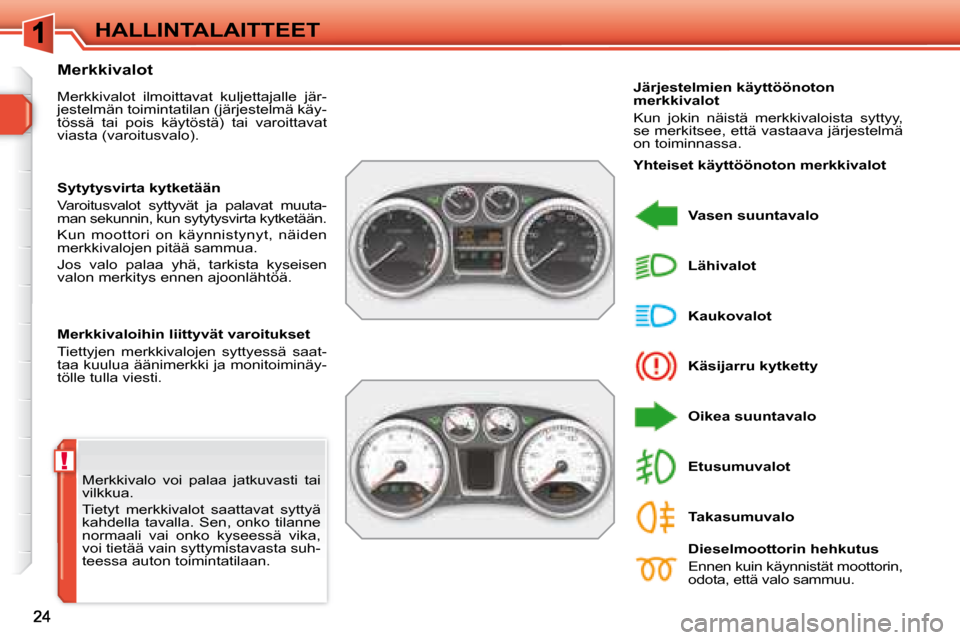

HALLINTALAITTEET
Merkkivalo voi palaa jatkuvasti tai
vilkkua.
Tietyt merkkivalot saattavat syttyä
kahdella tavalla. Sen, onko tilanne
normaali vai onko kyseessä vika,
voi tietää vain syttymistavasta suh-
teessa auton toimintatilaan.

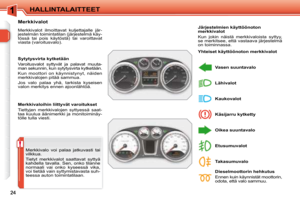

Merkkivalot
Merkkivalot ilmoittavat kuljettajalle jär-
jestelmän toimintatilan (järjestelmä käy-
tössä tai pois käytöstä) tai varoittavat
viasta (varoitusvalo).
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saat-
taa kuulua äänimerkki ja monitoiminäy-
tölle tulla viesti.
Järjestelmien käyttöönoton
merkkivalot
Kun jokin näistä merkkivaloista syttyy,
se merkitsee, että vastaava järjestelmä
on toiminnassa.
Vasen suuntavalo
Käsijarru kytketty
Oikea suuntavalo
Kaukovalot
Lähivalot
Dieselmoottorin hehkutus
Ennen kuin käynnistät moottorin,
odota, että valo sammuu.
Etusumuvalot
Takasumuvalo
Sytytysvirta kytketään
Varoitusvalot syttyvät ja palavat muuta-
man sekunnin, kun sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen
valon merkitys ennen ajoonlähtöä.
Yhteiset käyttöönoton merkkivalot

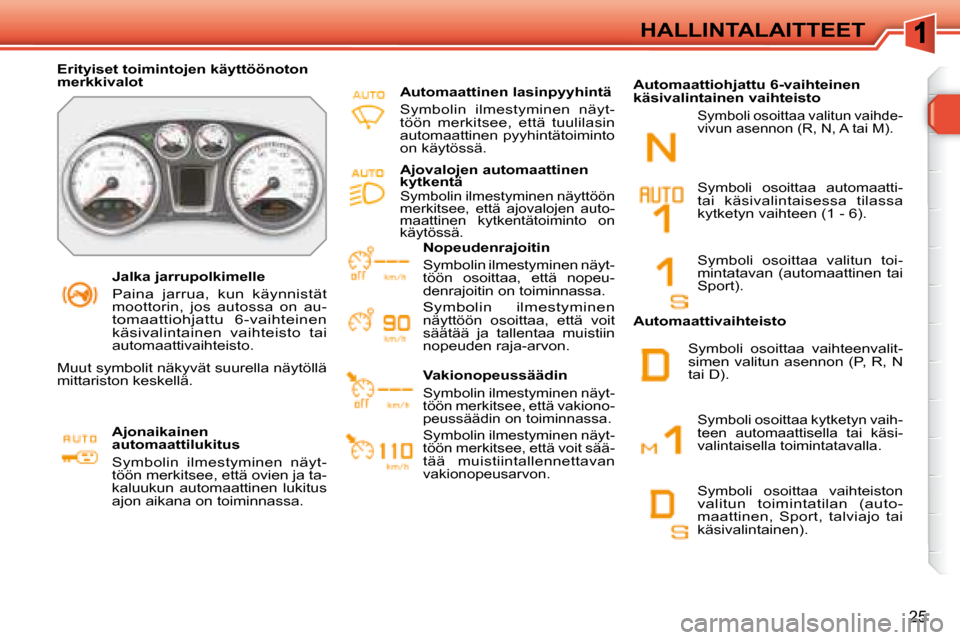

25
HALLINTALAITTEET
Jalka jarrupolkimelle
Paina jarrua, kun käynnistät moottorin, jos autossa on au-tomaattiohjattu 6-vaihteinen käsivalintainen vaihteisto tai automaattivaihteisto.
Erityiset toimintojen käyttöönoton
merkkivalot
Muut symbolit näkyvät suurella näytöllä
mittariston keskellä.
Ajonaikainen
automaattilukitus
Symbolin ilmestyminen näyt-töön merkitsee, että ovien ja ta-
kaluukun automaattinen lukitus
ajon aikana on toiminnassa. Nopeudenrajoitin

Symbolin ilmestyminen näyt-
töön osoittaa, että nopeu-
denrajoitin on toiminnassa.
Symbolin ilmestyminen näyttöön osoittaa, että voit
säätää ja tallentaa muistiin
nopeuden raja-arvon.
Vakionopeussäädin
Symbolin ilmestyminen näyt-
töön merkitsee, että vakiono-
peussäädin on toiminnassa.
Symbolin ilmestyminen näyt-
töön merkitsee, että voit sää-
tää muistiintallennettavan vakionopeusarvon.
Automaattivaihteisto
Symboli osoittaa valitun vaihde-
vivun asennon (R, N, A tai M).
Automaattinen lasinpyyhintä
Symbolin ilmestyminen näyt-
töön merkitsee, että tuulilasin
automaattinen pyyhintätoiminto
on käytössä.
Ajovalojen automaattinen
kytkentä
Symbolin ilmestyminen näyttöön
merkitsee, että ajovalojen auto-
maattinen kytkentätoiminto on
käytössä. Symboli osoittaa automaatti-
tai käsivalintaisessa tilassa
kytketyn vaihteen (1 - 6).
Symboli osoittaa valitun toi-
mintatavan (automaattinen tai
Sport).
Symboli osoittaa kytketyn vaih-
teen automaattisella tai käsi-
valintaisella toimintatavalla.
Symboli osoittaa vaihteiston valitun toimintatilan (auto-maattinen, Sport, talviajo tai
käsivalintainen).
Automaattiohjattu 6-vaihteinen
käsivalintainen vaihteisto
Symboli osoittaa vaihteenvalit-
simen valitun asennon (P, R, N
tai D).

26
HALLINTALAITTEET

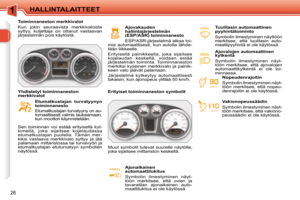

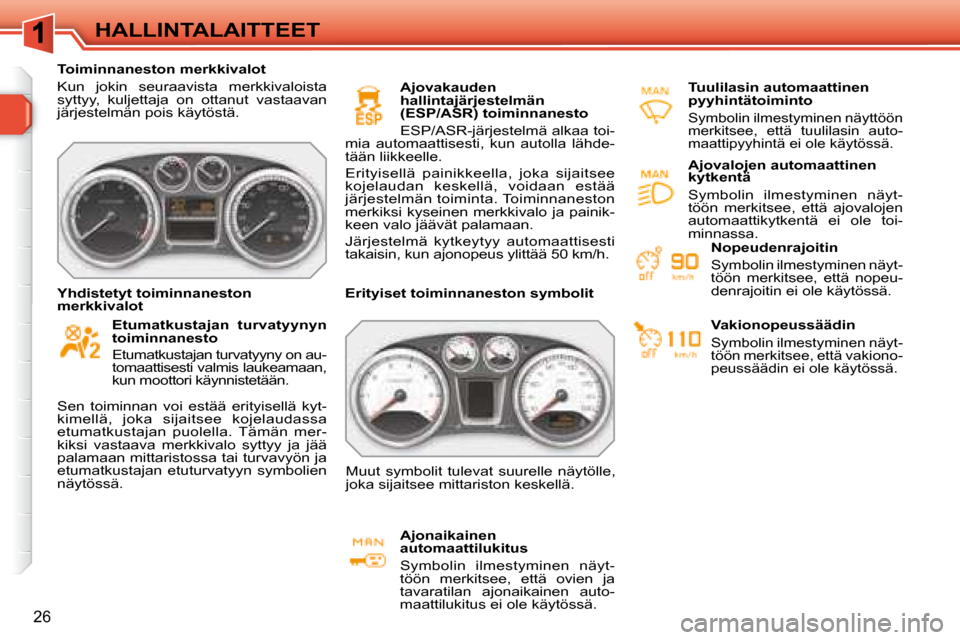

Toiminnaneston merkkivalot
Kun jokin seuraavista merkkivaloista
syttyy, kuljettaja on ottanut vastaavan
järjestelmän pois käytöstä.

Etumatkustajan turvatyynyn
toiminnanesto
Etumatkustajan turvatyyny on au-
tomaattisesti valmis laukeamaan,
kun moottori käynnistetään.
Sen toiminnan voi estää erityisellä kyt-
kimellä, joka sijaitsee kojelaudassa
etumatkustajan puolella. Tämän mer-
kiksi vastaava merkkivalo syttyy ja jää
palamaan mittaristossa tai turvavyön ja
etumatkustajan etuturvatyyn symbolien
näytössä. Ajovakauden
hallintajärjestelmän
(ESP/ASR) toiminnanesto
ESP/ASR-järjestelmä alkaa toi-
mia automaattisesti, kun autolla lähde-
tään liikkeelle.
Erityisellä painikkeella, joka sijaitsee
kojelaudan keskellä, voidaan estää
järjestelmän toiminta. Toiminnaneston
merkiksi kyseinen merkkivalo ja painik-
keen valo jäävät palamaan.
Järjestelmä kytkeytyy automaattisesti
takaisin, kun ajonopeus ylittää 50 km/h.
Yhdistetyt toiminnaneston
merkkivalot Erityiset toiminnaneston symbolit
Ajonaikainen
automaattilukitus
Symbolin ilmestyminen näyt-
töön merkitsee, että ovien ja
tavaratilan ajonaikainen auto-
maattilukitus ei ole käytössä. Tuulilasin automaattinen
pyyhintätoiminto
Symbolin ilmestyminen näyttöön
merkitsee, että tuulilasin auto-
maattipyyhintä ei ole käytössä.
Muut symbolit tulevat suurelle näytölle,
joka sijaitsee mittariston keskellä.
Nopeudenrajoitin
Symbolin ilmestyminen näyt-
töön merkitsee, että nopeu-
denrajoitin ei ole käytössä.
Vakionopeussäädin
Symbolin ilmestyminen näyt-
töön merkitsee, että vakiono-
peussäädin ei ole käytössä.
Ajovalojen automaattinen
kytkentä
Symbolin ilmestyminen näyt-
töön merkitsee, että ajovalojen
automaattikytkentä ei ole toi-
minnassa.

!

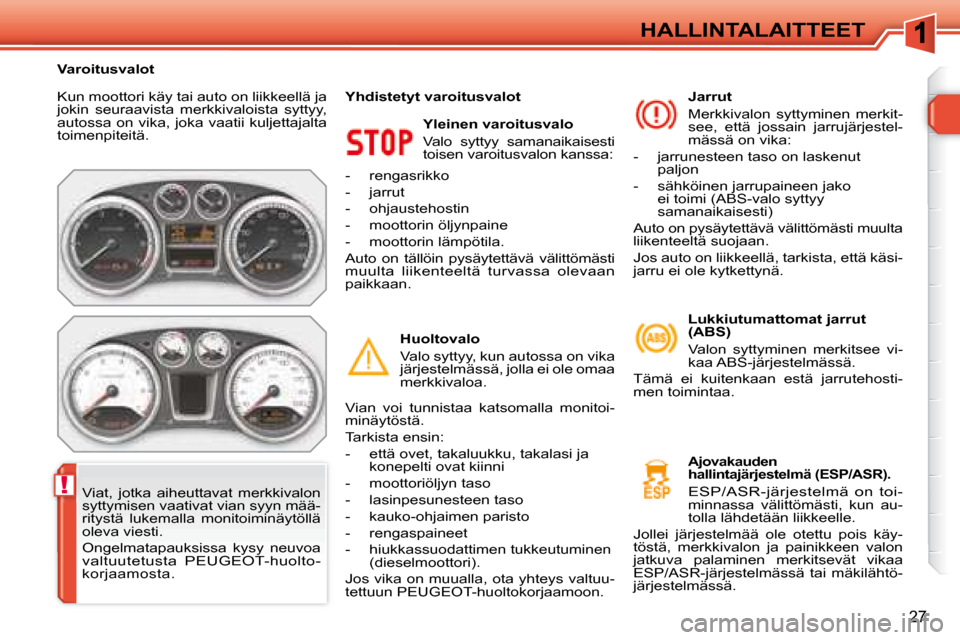

27
HALLINTALAITTEET

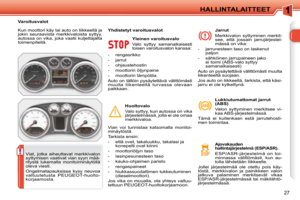

Kun moottori käy tai auto on liikkeellä ja
jokin seuraavista merkkivaloista syttyy,
autossa on vika, joka vaatii kuljettajalta
toimenpiteitä. Yleinen varoitusvalo
Valo syttyy samanaikaisesti
toisen varoitusvalon kanssa:
- rengasrikko
- jarrut
- ohjaustehostin
- moottorin öljynpaine
- moottorin lämpötila.
Auto on tällöin pysäytettävä välittömästi
muulta liikenteeltä turvassa olevaan paikkaan.
Huoltovalo
Valo syttyy, kun autossa on vika
järjestelmässä, jolla ei ole omaa
merkkivaloa.
Vian voi tunnistaa katsomalla monitoi-
minäytöstä.
Tarkista ensin:
- että ovet, takaluukku, takalasi ja konepelti ovat kiinni
- moottoriöljyn taso
- lasinpesunesteen taso
- kauko-ohjaimen paristo
- rengaspaineet
- hiukkassuodattimen tukkeutuminen (dieselmoottori).
Jos vika on muualla, ota yhteys valtuu-
tettuun PEUGEOT -huoltokorjaamoon. Jarrut
Merkkivalon syttyminen merkit-
see, että jossain jarrujärjestel-
mässä on vika:
- jarrunesteen taso on laskenut paljon
- sähköinen jarrupaineen jako ei toimi (ABS-valo syttyy
samanaikaisesti)
Auto on pysäytettävä välittömästi muulta
liikenteeltä suojaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Viat, jotka aiheuttavat merkkivalon
syttymisen vaativat vian syyn mää-
ritystä lukemalla monitoiminäytöllä
oleva viesti.
Ongelmatapauksissa kysy neuvoa
valtuutetusta PEUGEOT -huolto-korjaamosta.
Varoitusvalot
Lukkiutumattomat jarrut
(ABS)
Valon syttyminen merkitsee vi-
kaa ABS-järjestelmässä.
Tämä ei kuitenkaan estä jarrutehosti-
men toimintaa.
Yhdistetyt varoitusvalot
Ajovakauden
hallintajärjestelmä (ESP/ASR).
ESP/ASR-järjestelmä on toi-minnassa välittömästi, kun au-
tolla lähdetään liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, merkkivalon ja painikkeen valon
jatkuva palaminen merkitsevät vikaa
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä.

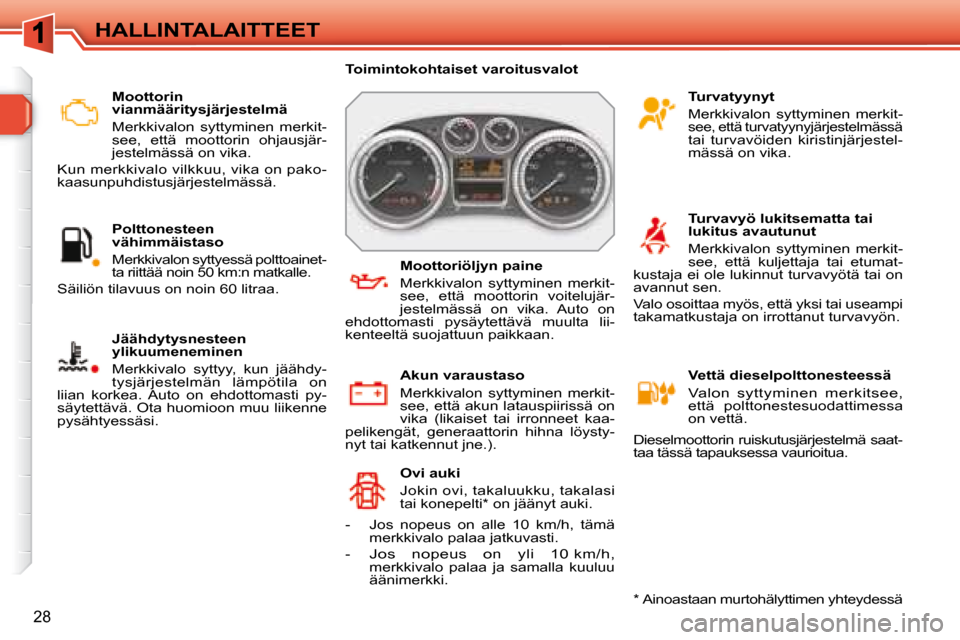

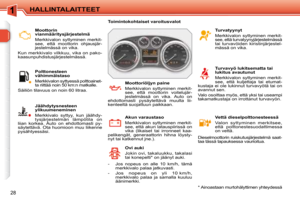

28
HALLINTALAITTEET Moottorin
vianmääritysjärjestelmä
Merkkivalon syttyminen merkit-
see, että moottorin ohjausjär-
jestelmässä on vika.
Kun merkkivalo vilkkuu, vika on pako-
kaasunpuhdistusjärjestelmässä.
Polttonesteen
vähimmäistaso
Merkkivalon syttyessä polttoainet-
ta riittää noin 50 km:n matkalle.
Säiliön tilavuus on noin 60 litraa.
Jäähdytysnesteen
ylikuumeneminen
Merkkivalo syttyy, kun jäähdy-
tysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti py-
säytettävä. Ota huomioon muu liikenne
pysähtyessäsi. Turvatyynyt
Merkkivalon syttyminen merkit-
see, että turvatyynyjärjestelmässä
tai turvavöiden kiristinjärjestel-
mässä on vika.
Turvavyö lukitsematta tai
lukitus avautunut
Merkkivalon syttyminen merkit-
see, että kuljettaja tai etumat-
kustaja ei ole lukinnut turvavyötä tai on
avannut sen.
Valo osoittaa myös, että yksi tai useampi
takamatkustaja on irrottanut turvavyön.
Vettä dieselpolttonesteessä
Valon syttyminen merkitsee, että polttonestesuodattimessa
on vettä.
Dieselmoottorin ruiskutusjärjestelmä saat-
taa tässä tapauksessa vaurioitua.
Ovi auki
Jokin ovi, takaluukku, takalasi
tai konepelti * on jäänyt auki.
- Jos nopeus on alle 10 km/h, tämä merkkivalo palaa jatkuvasti.
-
Jos nopeus on yli 10 km/h, merkkivalo palaa ja samalla kuuluu
äänimerkki. Akun varaustaso
Merkkivalon syttyminen merkit-
see, että akun latauspiirissä on
vika (likaiset tai irronneet kaa-
pelikengät, generaattorin hihna löysty-
nyt tai katkennut jne.). Moottoriöljyn paine
Merkkivalon syttyminen merkit-
see, että moottorin voitelujär-
jestelmässä on vika. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteeltä suojattuun paikkaan.
Toimintokohtaiset varoitusvalot
* Ainoastaan murtohälyttimen yhteydessä

i
!
29

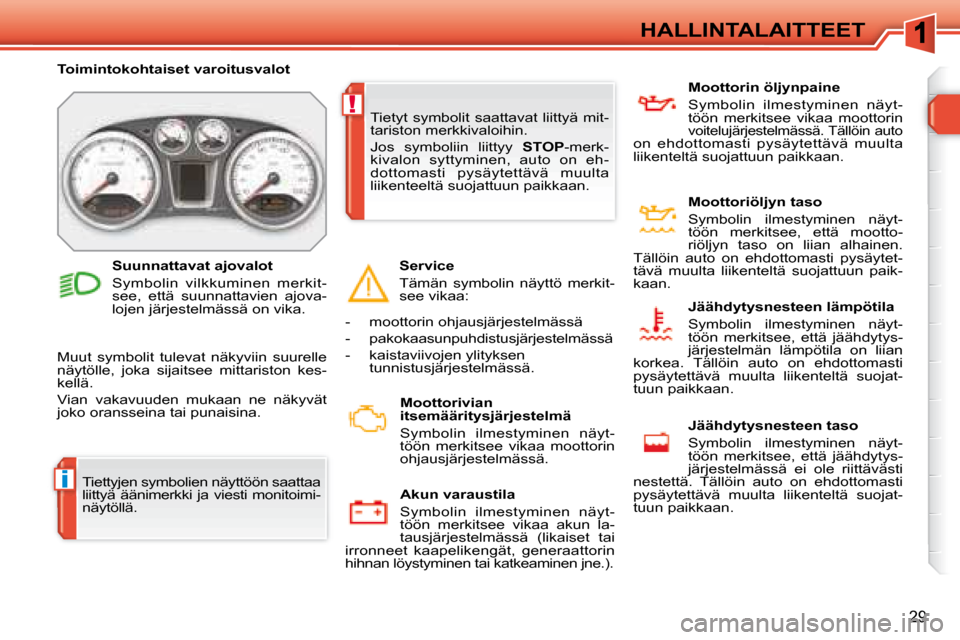

HALLINTALAITTEET
Tiettyjen symbolien näyttöön saattaa
liittyä äänimerkki ja viesti monitoimi-
näytöllä.
Toimintokohtaiset varoitusvalot
Muut symbolit tulevat näkyviin suurelle
näytölle, joka sijaitsee mittariston kes-
kellä.
Vian vakavuuden mukaan ne näkyvät
joko oransseina tai punaisina.
Tietyt symbolit saattavat liittyä mit-
tariston merkkivaloihin.
Jos symboliin liittyy
STOP -merk-
kivalon syttyminen, auto on eh-
dottomasti pysäytettävä muulta
liikenteeltä suojattuun paikkaan.
Suunnattavat ajovalot
Symbolin vilkkuminen merkit-
see, että suunnattavien ajova-
lojen järjestelmässä on vika. Moottorin öljynpaine
Symbolin ilmestyminen näyt-töön merkitsee vikaa moottorin voitelujärjestelmässä. Tällöin auto on ehdottomasti pysäytettävä muulta
liikenteltä suojattuun paikkaan.
Service
Tämän symbolin näyttö merkit-
see vikaa: Moottorivian
itsemääritysjärjestelmä
Symbolin ilmestyminen näyt-
töön merkitsee vikaa moottorin
ohjausjärjestelmässä. Moottoriöljyn taso
Symbolin ilmestyminen näyt-
töön merkitsee, että mootto-
riöljyn taso on liian alhainen.
Tällöin auto on ehdottomasti pysäytet-
tävä muulta liikenteltä suojattuun paik-
kaan.
Jäähdytysnesteen lämpötila
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmän lämpötila on liian
korkea. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan.
Jäähdytysnesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmässä ei ole riittävästi
nestettä. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan.
Akun varaustila
Symbolin ilmestyminen näyt-
töön merkitsee vikaa akun la-
tausjärjestelmässä (likaiset tai
irronneet kaapelikengät, generaattorin
hihnan löystyminen tai katkeaminen jne.).
- moottorin ohjausjärjestelmässä
- pakokaasunpuhdistusjärjestelmässä
- kaistaviivojen ylityksen
tunnistusjärjestelmässä.
