2008 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

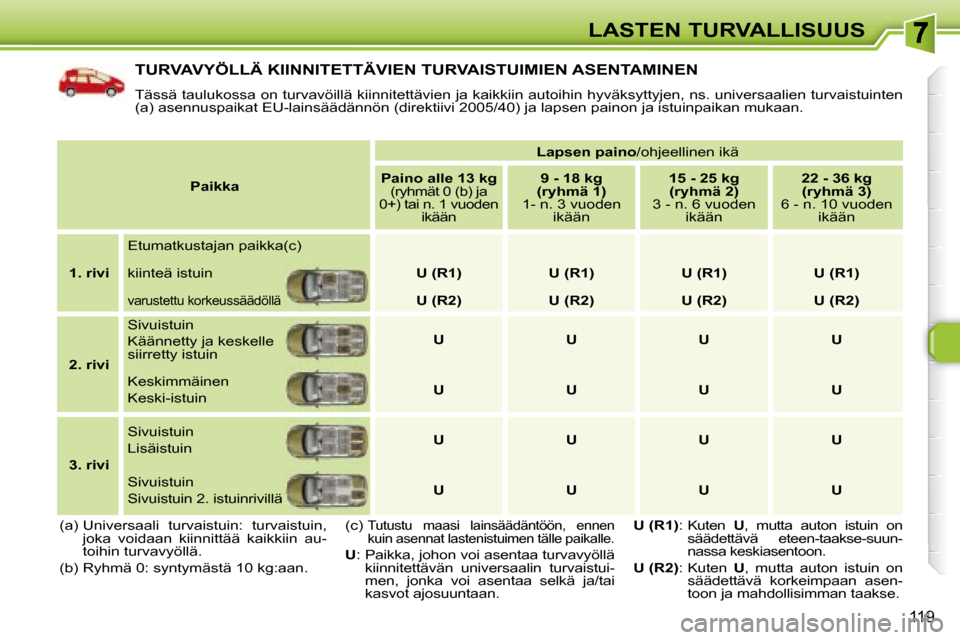

119
LASTEN TURVALLISUUS
TURVAVYÖLLÄ KIINNITETTÄVIEN TURVAISTUIMIEN ASENTAMINEN
Tässä taulukossa on turvavöillä kiinnitettävien ja kaikkiin autoihin hyväksyttyjen, ns. universaalien turvaistuinten
(a) asennuspaikat EU-lainsäädännön (direktiivi 2005/40) ja lapsen painon ja istuinpaikan mukaan.
(a) Universaali turvaistuin: turvaistuin, joka voidaan kiinnittää kaikkiin au-
toihin turvavyöllä.
(b) Ryhmä 0: syntymästä 10 kg:aan.
Paikka
Lapsen paino /ohjeellinen ikä

Paino alle 13 kg
(ryhmät 0 (b) ja
0+) tai n. 1 vuoden ikään
9 - 18 kg
(ryhmä 1)
1- n. 3 vuoden ikään
15 - 25 kg
(ryhmä 2)
3 - n. 6 vuoden ikään
22 - 36 kg

(ryhmä 3)
6 - n. 10 vuoden ikään

1. rivi Etumatkustajan paikka(c)
kiinteä istuin
U (R1) U (R1) U (R1) U (R1)

varustettu korkeussäädöllä U (R2) U (R2) U (R2) U (R2)

2. rivi Sivuistuin
Käännetty ja keskelle
siirretty istuin

U U U U
Keskimmäinen
Keski-istuin
U U U U

3. rivi Sivuistuin
Lisäistuin

U U U U
Sivuistuin
Sivuistuin 2. istuinrivillä
U U U U
(c)
Tutustu maasi lainsäädäntöön, ennen
kuin asennat lastenistuimen tälle paikalle.

U : Paikka, johon voi asentaa turvavyöllä
kiinnitettävän universaalin turvaistui-
men, jonka voi asentaa selkä ja/tai
kasvot ajosuuntaan.
U (R1) : Kuten U , mutta auton istuin on
säädettävä eteen-taakse-suun-
nassa keskiasentoon.


U (R2) : Kuten U , mutta auton istuin on
säädettävä korkeimpaan asen-
toon ja mahdollisimman taakse.

!

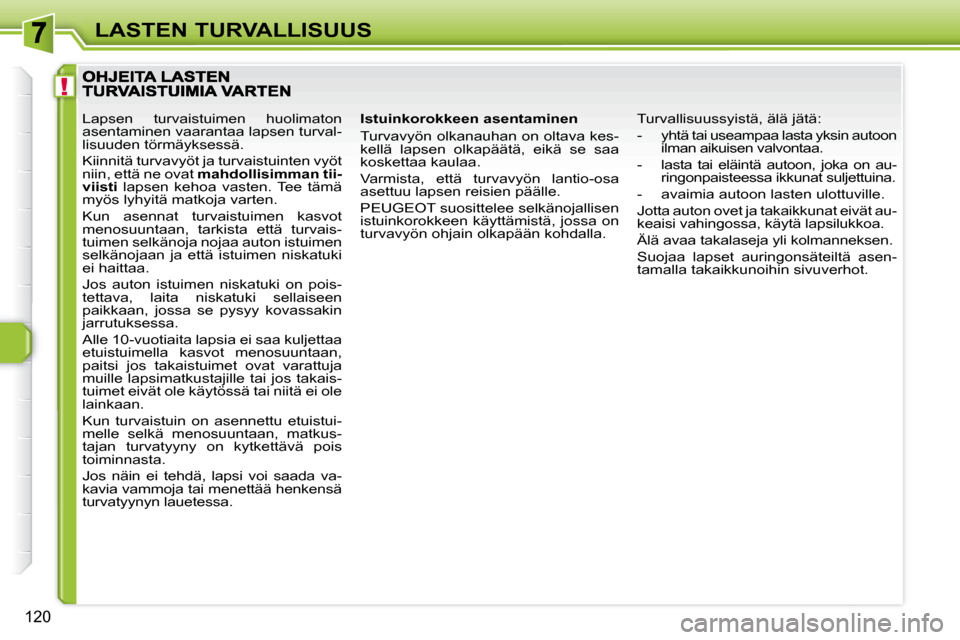

120
LASTEN TURVALLISUUS
Istuinkorokkeen asentaminen
Turvavyön olkanauhan on oltava kes-
kellä lapsen olkapäätä, eikä se saa
koskettaa kaulaa.
Varmista, että turvavyön lantio-osa
asettuu lapsen reisien päälle.
PEUGEOT suosittelee selkänojallisen
istuinkorokkeen käyttämistä, jossa on
turvavyön ohjain olkapään kohdalla. Turvallisuussyistä, älä jätä:
-
yhtä tai useampaa lasta yksin autoon
ilman aikuisen valvontaa.
- lasta tai eläintä autoon, joka on au-
ringonpaisteessa ikkunat suljettuina.
- avaimia autoon lasten ulottuville.
Jotta auton ovet ja takaikkunat eivät au-
keaisi vahingossa, käytä lapsilukkoa.
Älä avaa takalaseja yli kolmanneksen.
Suojaa lapset auringonsäteiltä asen-
tamalla takaikkunoihin sivuverhot.
Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen turval-
lisuuden törmäyksessä.
Kiinnitä turvavyöt ja turvaistuinten vyöt
niin, että ne ovat
mahdollisimman tii-
viisti lapsen kehoa vasten. Tee tämä
myös lyhyitä matkoja varten.
Kun asennat turvaistuimen kasvot
menosuuntaan, tarkista että turvais-
tuimen selkänoja nojaa auton istuimen
selkänojaan ja että istuimen niskatuki
ei haittaa.
Jos auton istuimen niskatuki on pois-
tettava, laita niskatuki sellaiseen
paikkaan, jossa se pysyy kovassakin
jarrutuksessa.
Alle 10-vuotiaita lapsia ei saa kuljettaa
etuistuimella kasvot menosuuntaan,
paitsi jos takaistuimet ovat varattuja
muille lapsimatkustajille tai jos takais-
tuimet eivät ole käytössä tai niitä ei ole
lainkaan.
Kun turvaistuin on asennettu etuistui-
melle selkä menosuuntaan, matkus-
tajan turvatyyny on kytkettävä pois
toiminnasta.
Jos näin ei tehdä, lapsi voi saada va-
kavia vammoja tai menettää henkensä
turvatyynyn lauetessa.

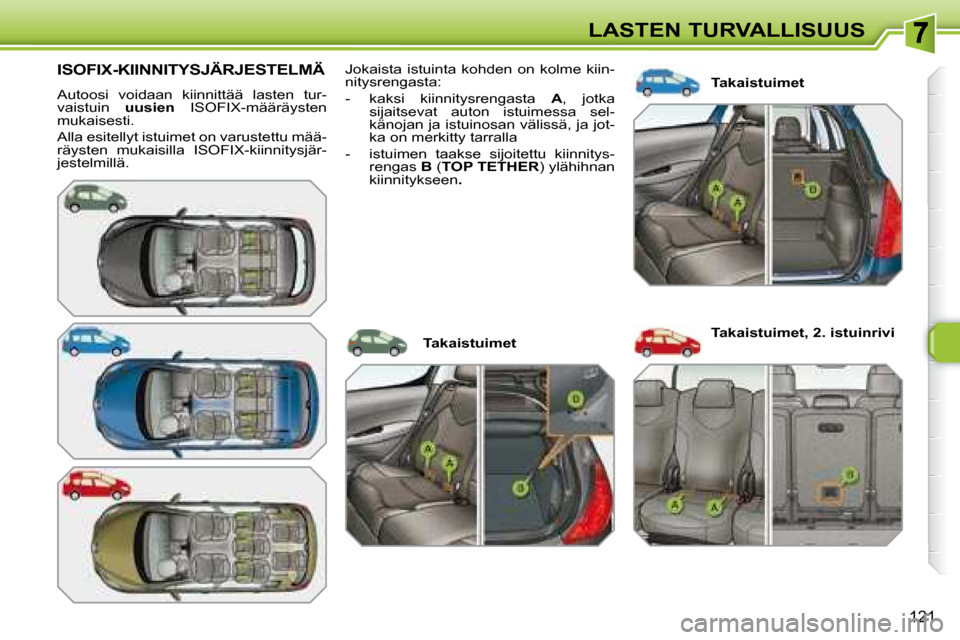

121
LASTEN TURVALLISUUS
ISOFIX-KIINNITYSJÄRJESTELMÄ
Autoosi voidaan kiinnittää lasten tur-
vaistuin uusien ISOFIX-määräysten
mukaisesti.
Alla esitellyt istuimet on varustettu mää-
räysten mukaisilla ISOFIX-kiinnitysjär-
jestelmillä. Takaistuimet
Jokaista istuinta kohden on kolme kiin-
nitysrengasta:
- kaksi kiinnitysrengasta
A , jotka
sijaitsevat auton istuimessa sel-
känojan ja istuinosan välissä, ja jot-
ka on merkitty tarralla
- istuimen taakse sijoitettu kiinnitys- rengas B ( TOP TETHER ) ylähihnan
kiinnitykseen .
Takaistuimet Takaistuimet, 2. istuinrivi

i

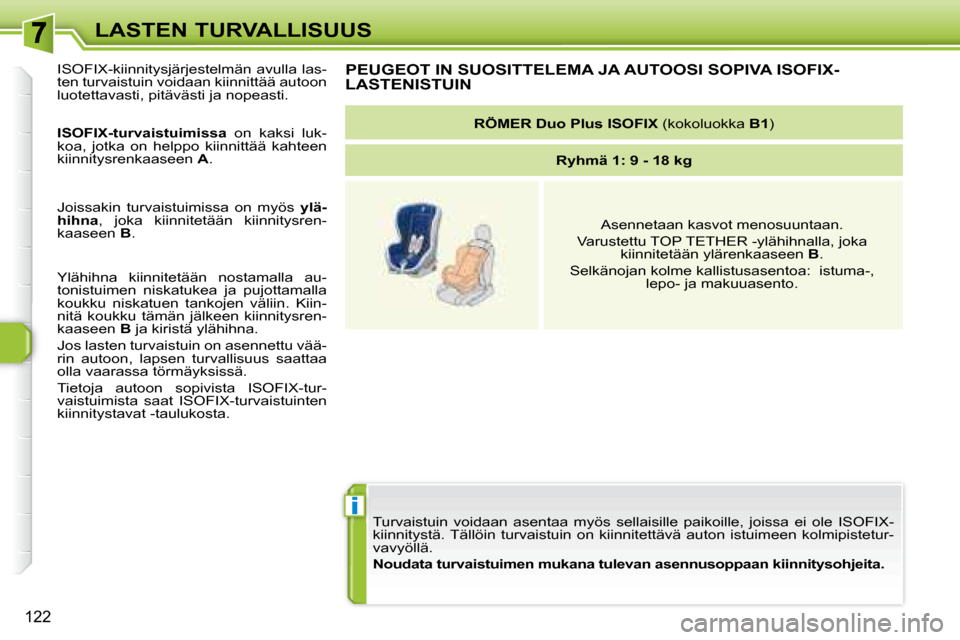

122
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-
kiinnitystä. Tällöin turvaistuin on kiinnitettävä auton istu imeen kolmipistetur-
vavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOT IN SUOSITTELEMA JA AUTOOSI SOPIVA ISOFIX-LASTENISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg
Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Selkänojan kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A.
Joissakin turvaistuimissa on myös ylä-
hihna , joka kiinnitetään kiinnitysren-
kaaseen B.
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu vää-
rin autoon, lapsen turvallisuus saattaa
olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-tur-
vaistuimista saat ISOFIX-turvaistuinten
kiinnitystavat -taulukosta.

i
122
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-
kiinnitystä. Tällöin turvaistuin on kiinnitettävä auton istu imeen kolmipistetur-
vavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOT IN SUOSITTELEMA JA AUTOOSI SOPIVA ISOFIX-LASTENISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg
Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Selkänojan kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A.
Joissakin turvaistuimissa on myös ylä-
hihna , joka kiinnitetään kiinnitysren-
kaaseen B.
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu vää-
rin autoon, lapsen turvallisuus saattaa
olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-tur-
vaistuimista saat ISOFIX-turvaistuinten
kiinnitystavat -taulukosta.

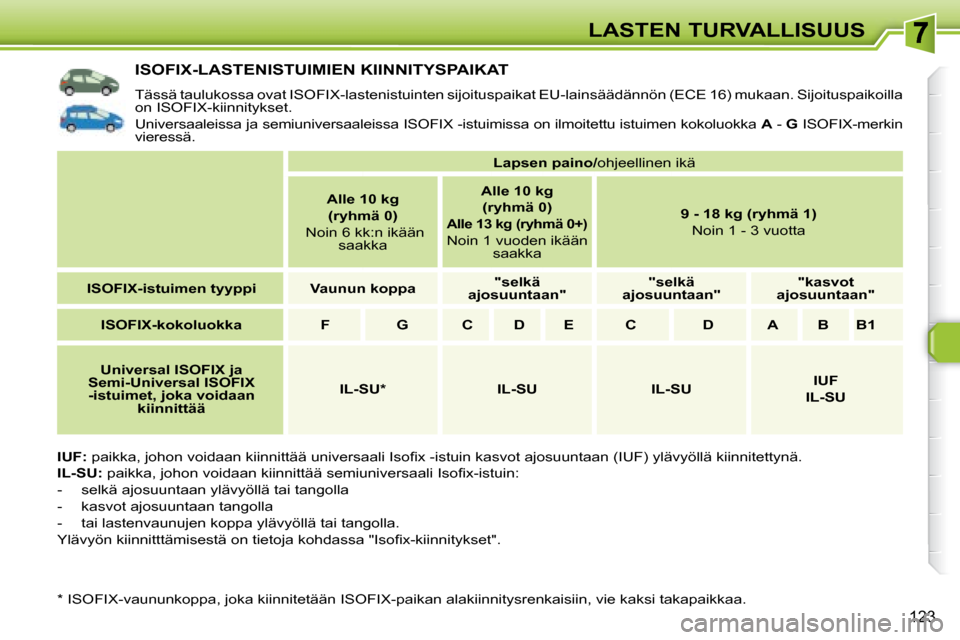

123
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön (ECE 16) mukaan. Sijoituspaikoilla
on ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -ist uimissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin
vieressä.

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnitttämisestä on tietoja kohdassa "Isofi x-kiinnitykset".
* ISOFIX-vaununkoppa, joka kiinnitetään ISOFIX-paikan alak iinnitysrenkaisiin, vie kaksi takapaikkaa.


Lapsen paino/ ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n ikään saakka
Alle 10 kg
(ryhmä 0)

Alle 13 kg (ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

Universal ISOFIX ja
Semi-Universal ISOFIX -istuimet, joka voidaan kiinnittää
IL-SU* IL-SU IL-SU
IUF
IL-SU

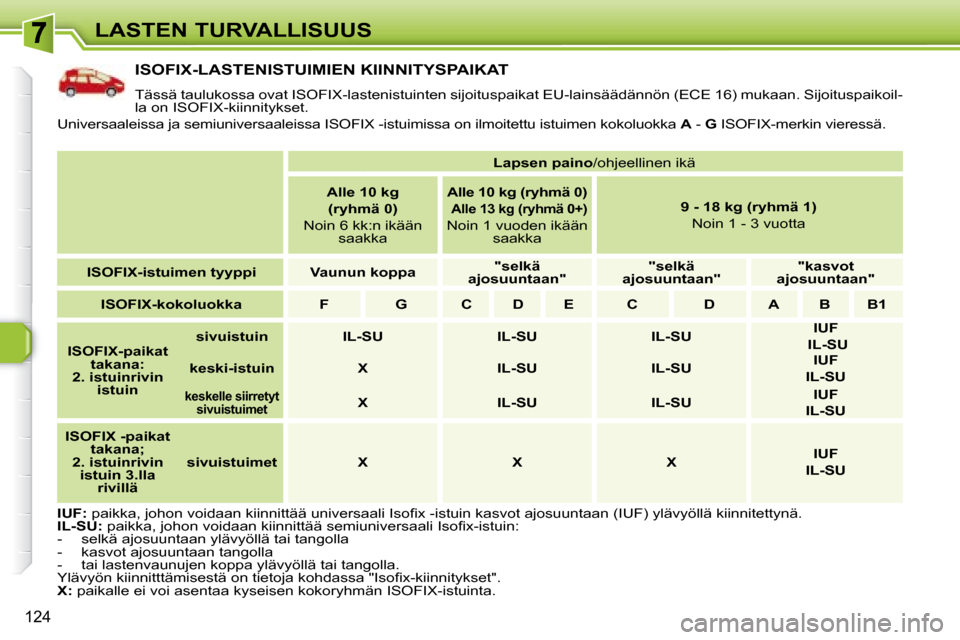

124
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön (ECE 16) mukaan. Sijoituspaikoil-
la on ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -istu imissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin vieressä .

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnitttämisestä on tietoja kohdassa "Isofi x-kiinnitykset".

X: paikalle ei voi asentaa kyseisen kokoryhmän ISOFIX-istuinta.

Lapsen paino /ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n ikään saakka
Alle 10 kg (ryhmä 0)

Alle 13 kg (ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

ISOFIX-paikat
takana:
2. istuinrivin istuin
sivuistuin IL-SU IL-SU IL-SU
IUF
IL-SU

keski-istuin X IL-SU IL-SU
IUF
IL-SU

keskelle siirretyt sivuistuimet
X IL-SU IL-SU
IUF
IL-SU

ISOFIX -paikat
takana;
2. istuinrivin istuin 3.lla rivillä
sivuistuimet X X X
IUF
IL-SU

!
!

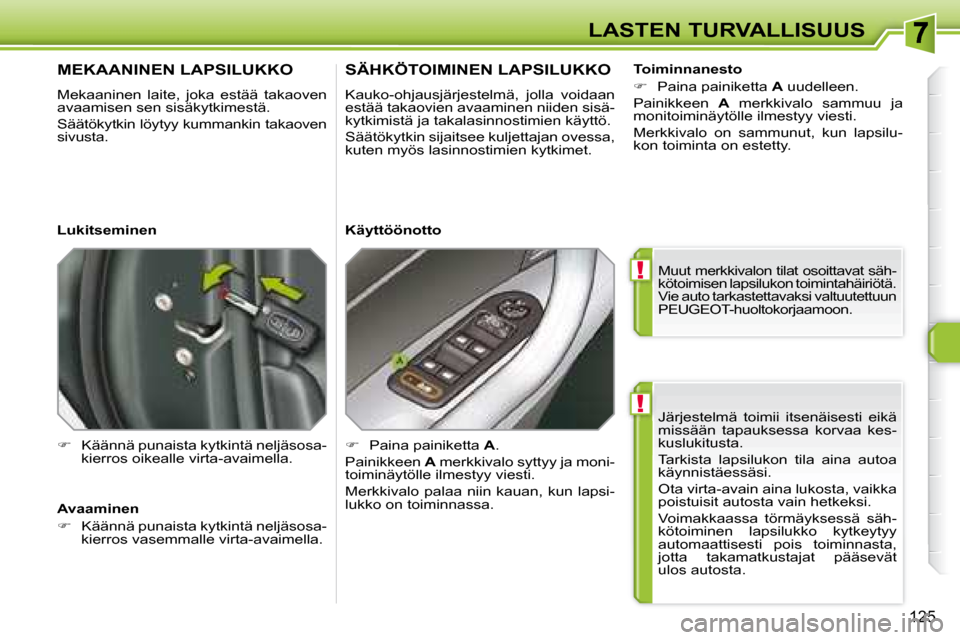

125
LASTEN TURVALLISUUS Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.
MEKAANINEN LAPSILUKKO
Mekaaninen laite, joka estää takaoven
avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin takaoven
sivusta.

 Käännä punaista kytkintä neljäsosa-
kierros oikealle virta-avaimella.
SÄHKÖTOIMINEN LAPSILUKKO
Kauko-ohjausjärjestelmä, jolla voidaan
estää takaovien avaaminen niiden sisä-
kytkimistä ja takalasinnostimien käyttö.
Säätökytkin sijaitsee kuljettajan ovessa,
kuten myös lasinnostimien kytkimet.

 Paina painiketta A .
Painikkeen A merkkivalo syttyy ja moni-
toiminäytölle ilmestyy viesti.
Merkkivalo palaa niin kauan, kun lapsi-
lukko on toiminnassa.
Lukitseminen
Avaaminen

 Käännä punaista kytkintä neljäsosa-
kierros vasemmalle virta-avaimella. Käyttöönotto
Toiminnanesto

 Paina painiketta A uudelleen.
Painikkeen A merkkivalo sammuu ja
monitoiminäytölle ilmestyy viesti.
Merkkivalo on sammunut, kun lapsilu-
kon toiminta on estetty.

Muut merkkivalon tilat osoittavat säh-
kötoimisen lapsilukon toimintahäiriötä.
Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon .
