2008 Peugeot 308 SW BL Betriebsanleitung (in German)

11

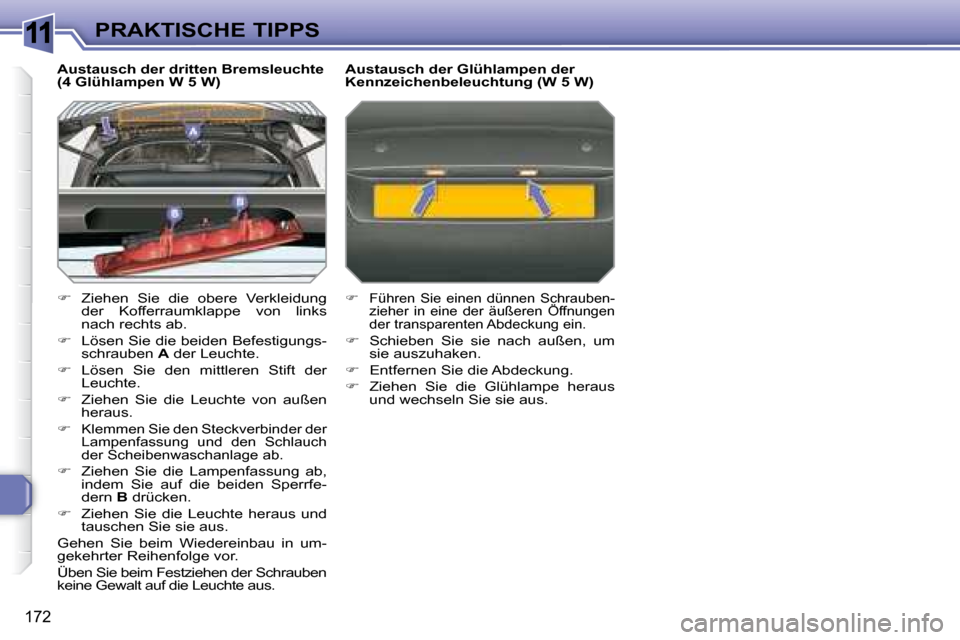

172
PRAKTISCHE TIPPS
Austausch der dritten Bremsleuchte
(4 Glühlampen W 5 W)

 Ziehen Sie die obere Verkleidung
der Kofferraumklappe von links
nach rechts ab.

 Lösen Sie die beiden Befestigungs-
schrauben A der Leuchte.

 Lösen Sie den mittleren Stift der
Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbinder der
Lampenfassung und den Schlauch
der Scheibenwaschanlage ab.

 Ziehen Sie die Lampenfassung ab,
indem Sie auf die beiden Sperrfe-
dern B drücken.

 Ziehen Sie die Leuchte heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Schrauben
keine Gewalt auf die Leuchte aus. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.

11

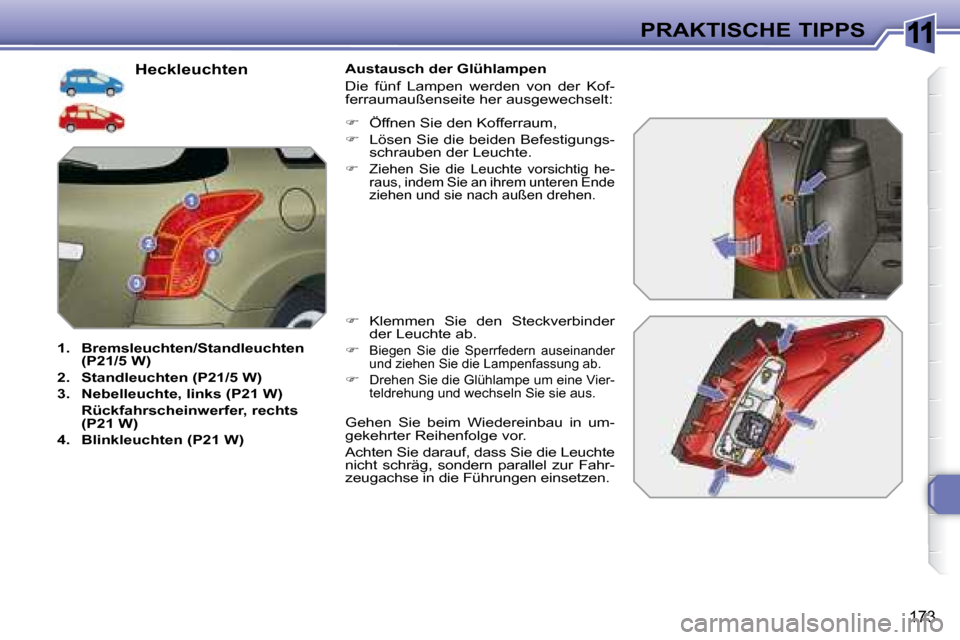

173
PRAKTISCHE TIPPS
Heckleuchten

1. Bremsleuchten/Standleuchten
(P21/5 W)

2. Standleuchten (P21/5 W)

3. Nebelleuchte, links (P21 W)
Rückfahrscheinwerfer, rechts

(P21 W)

4. Blinkleuchten (P21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Kof-
ferraumaußenseite her ausgewechselt:

 Klemmen Sie den Steckverbinder
der Leuchte ab.


Biegen Sie die Sperrfedern auseinander
und ziehen Sie die Lampenfassung ab.
 Drehen Sie die Glühlampe um eine Vier-teldrehung und wechseln Sie sie aus.

 Öffnen Sie den Kofferraum,

 Lösen Sie die beiden Befestigungs-
schrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig he-
raus, indem Sie an ihrem unteren Ende
ziehen und sie nach außen drehen.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte
nicht schräg, sondern parallel zur Fahr-
zeugachse in die Führungen einsetzen.

11
174
PRAKTISCHE TIPPS
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)


Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

 Schieben Sie sie nach außen, um
sie auszuhaken.

 Entfernen Sie die Abdeckung.
 Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus. Austausch der dritten Bremsleuchte
(SW - 4 Lampen W 5 W)
 Entfernen Sie die beiden Befesti-
gungsmuttern A der Leuchte.

Ziehen Sie die Leuchte von außen
heraus.
 Klemmen Sie den Steckverbinder
der Leuchte und den Schlauch der
Scheibenwaschanlage ab.
 Drehen Sie die Lampenfassung der
defekten Glühlampe um eine Vier-
teldrehung.
 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Muttern
keinen Druck auf die Leuchte aus. Austausch der dritten Bremsleuchte
(SW - Leuchtdioden)
Wenden Sie sich bei den Versionen
mit aufstellbarer Heckklappe zum Aus-
wechseln dieser Leuchte mit Dioden an
einen Vertreter des PEUGEOT -Händ-
lernetzes.

11
!
i

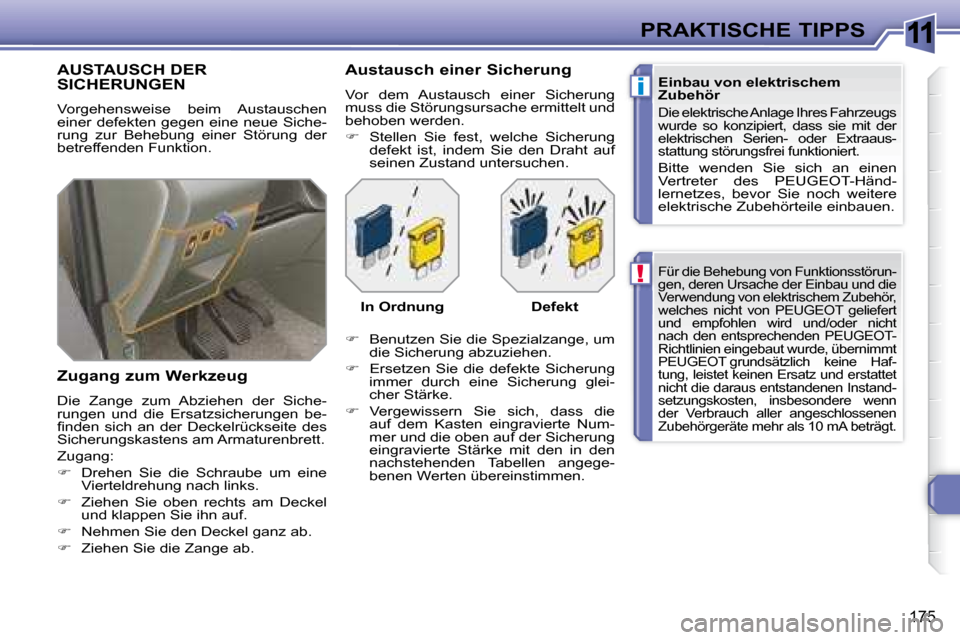

175
PRAKTISCHE TIPPS
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht
nach den entsprechenden PEUGEOT -
Richtlinien eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haf-
tung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Instand-
setzungskosten, insbesondere wenn
der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraaus-
stattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen
Vertreter des PEUGEOT -Händ-
lernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
AUSTAUSCH DER SICHERUNGEN
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen und die Ersatzsicherungen be-
fi nden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:

 Drehen Sie die Schraube um eine
Vierteldrehung nach links.

 Ziehen Sie oben rechts am Deckel
und klappen Sie ihn auf.

 Nehmen Sie den Deckel ganz ab.

 Ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

 Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

In Ordnung Defekt

11

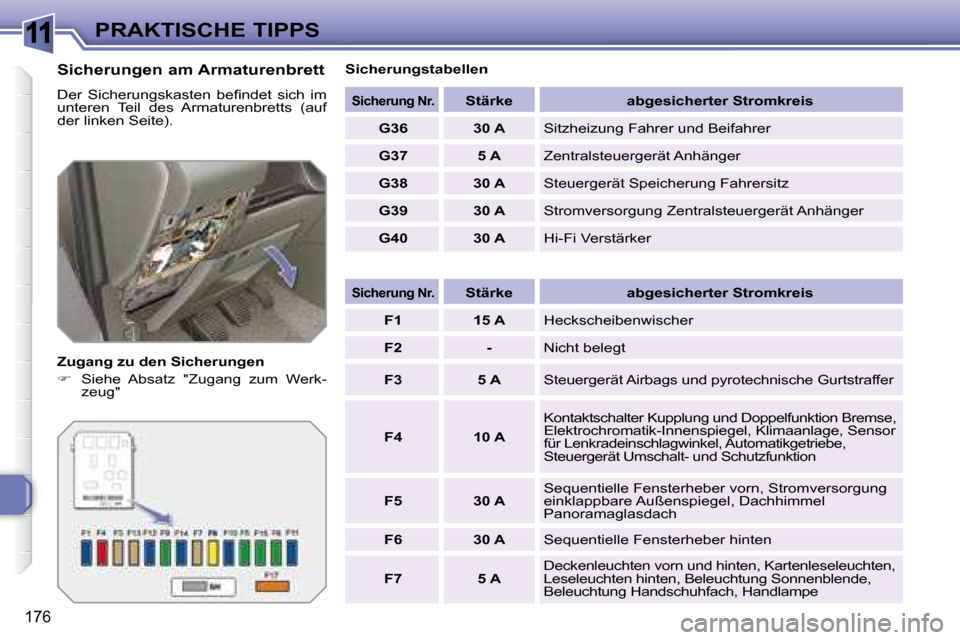

176
PRAKTISCHE TIPPS
Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Zugang zu den Sicherungen

 Siehe Absatz "Zugang zum Werk-
zeug" Sicherungstabellen

Sicherung Nr.
Stärke abgesicherter Stromkreis

G36 30 A Sitzheizung Fahrer und Beifahrer

G37 5 A Zentralsteuergerät Anhänger

G38 30 A Steuergerät Speicherung Fahrersitz

G39 30 A Stromversorgung Zentralsteuergerät Anhänger

G40 30 A Hi-Fi Verstärker

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 15 A Heckscheibenwischer

F2 - Nicht belegt

F3 5 A Steuergerät Airbags und pyrotechnische Gurtstra ffer

F4 10 A Kontaktschalter Kupplung und Doppelfunktion Bremse
,
Elektrochromatik-Innenspiegel, Klimaanlage, Sensor
für Lenkradeinschlagwinkel, Automatikgetriebe,
Steuergerät Umschalt- und Schutzfunktion

F5 30 A Sequentielle Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel, Dachhimmel
Panoramaglasdach

F6 30 A Sequentielle Fensterheber hinten

F7 5 A Deckenleuchten vorn und hinten, Kartenleseleuchten
,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Handlampe

11

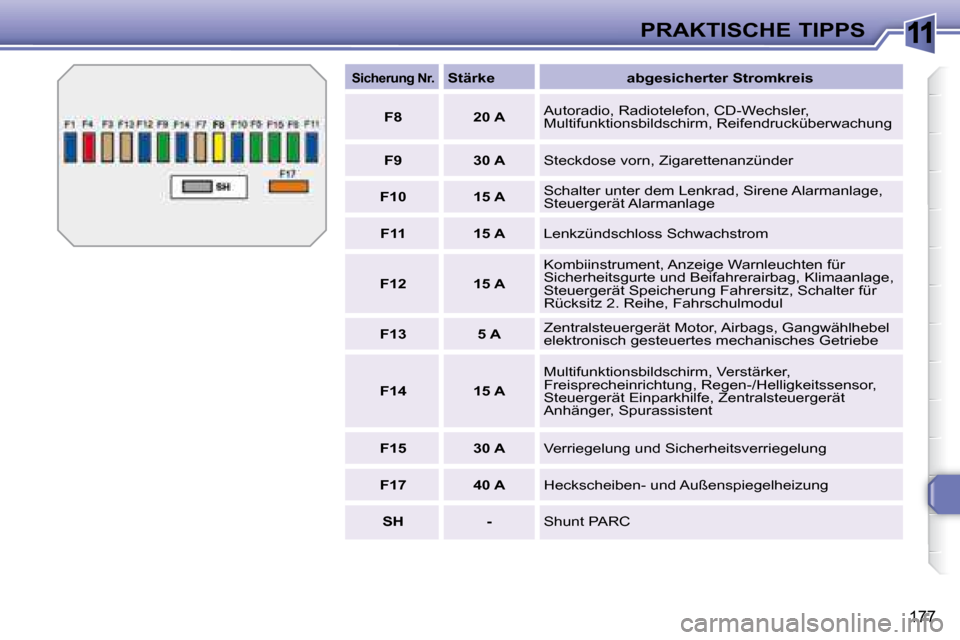

177
PRAKTISCHE TIPPS

Sicherung Nr.
Stärke abgesicherter Stromkreis

F8 20 A Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung

F9 30 A Steckdose vorn, Zigarettenanzünder

F10 15 A Schalter unter dem Lenkrad, Sirene Alarmanlage,
Steuergerät Alarmanlage

F11 15 A Lenkzündschloss Schwachstrom

F12 15 A Kombiinstrument, Anzeige Warnleuchten für
Sicherheitsgurte und Beifahrerairbag, Klimaanlage,
Steuergerät Speicherung Fahrersitz, Schalter für
Rücksitz 2. Reihe, Fahrschulmodul

F13 5 A Zentralsteuergerät Motor, Airbags, Gangwählhebel
elektronisch gesteuertes mechanisches Getriebe

F14 15 A Multifunktionsbildschirm, Verstärker,
Freisprecheinrichtung, Regen-/Helligkeitssensor,
Steuergerät Einparkhilfe, Zentralsteuergerät
Anhänger, Spurassistent

F15 30 A Verriegelung und Sicherheitsverriegelung

F17 40 A Heckscheiben- und Außenspiegelheizung

SH - Shunt PARC

11

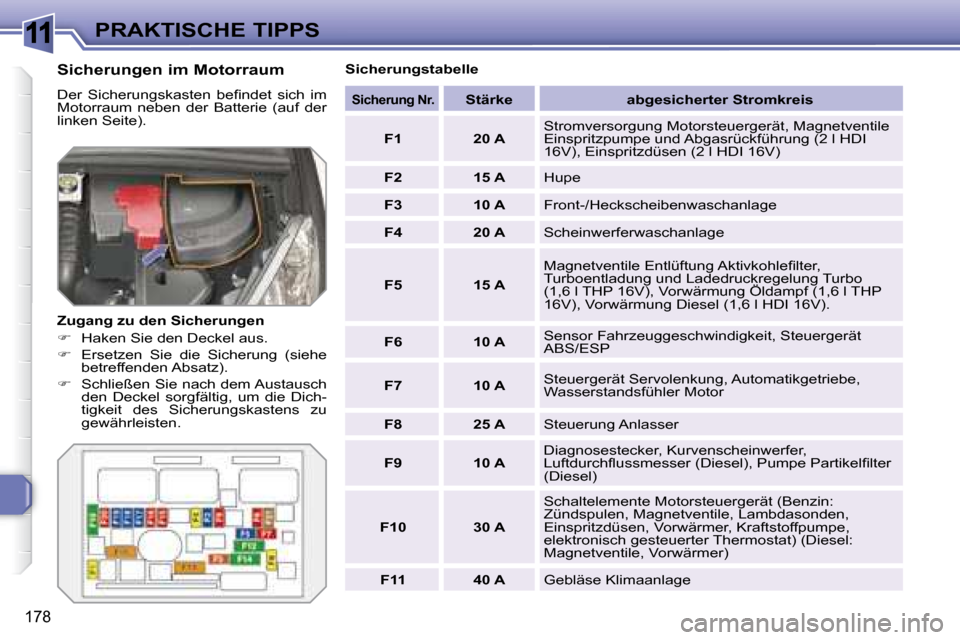

178
PRAKTISCHE TIPPS
Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).
Zugang zu den Sicherungen

 Haken Sie den Deckel aus.

 Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

 Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten. Sicherungstabelle

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 20 A Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI
16V), Einspritzdüsen (2 l HDI 16V)

F2 15 A Hupe

F3 10 A Front-/Heckscheibenwaschanlage

F4 20 A Scheinwerferwaschanlage

F5 15 A Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP 16V), Vorwärmung Öldampf (1,6 l THP
16V), Vorwärmung Diesel (1,6 l HDI 16V).

F6 10 A Sensor Fahrzeuggeschwindigkeit, Steuergerät
ABS/ESP

F7 10 A Steuergerät Servolenkung, Automatikgetriebe,
Wasserstandsfühler Motor

F8 25 A Steuerung Anlasser

F9 10 A Diagnosestecker, Kurvenscheinwerfer,
Luftdurchfl ussmesser (Diesel), Pumpe Partikelfi lter
(Diesel)

F10 30 A Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)

F11 40 A Gebläse Klimaanlage

11

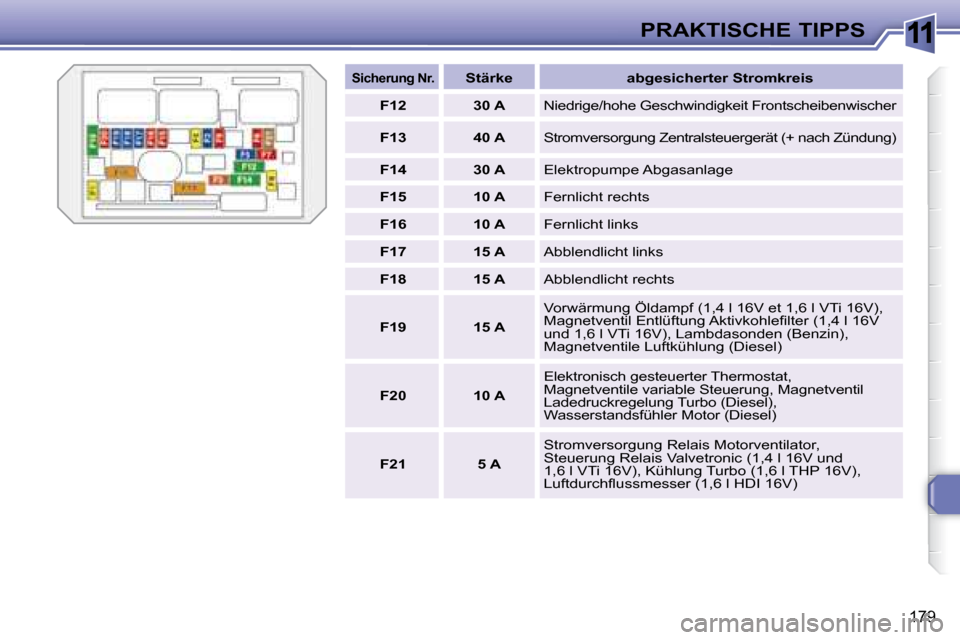

179
PRAKTISCHE TIPPS

Sicherung Nr.
Stärke abgesicherter Stromkreis

F12 30 A Niedrige/hohe Geschwindigkeit Frontscheibenwisc her

F13 40 A Stromversorgung Zentralsteuergerät (+ nach Zünd ung)

F14 30 A Elektropumpe Abgasanlage

F15 10 A Fernlicht rechts

F16 10 A Fernlicht links

F17 15 A Abblendlicht links

F18 15 A Abblendlicht rechts

F19 15 A Vorwärmung Öldampf (1,4 l 16V et 1,6 l VTi 16V),
Magnetventil Entlüftung Aktivkohlefi lter (1,4 l 16V
und 1,6 l VTi 16V), Lambdasonden (Benzin),
Magnetventile Luftkühlung (Diesel)

F20 10 A Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)

F21 5 A Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,4 l 16V und
1,6 l VTi 16V), Kühlung Turbo (1,6 l THP 16V),
Luftdurchfl ussmesser (1,6 l HDI 16V)
