2008 Peugeot 308 SW BL Betriebsanleitung (in German)

11
ii
PRAKTISCHE TIPPS

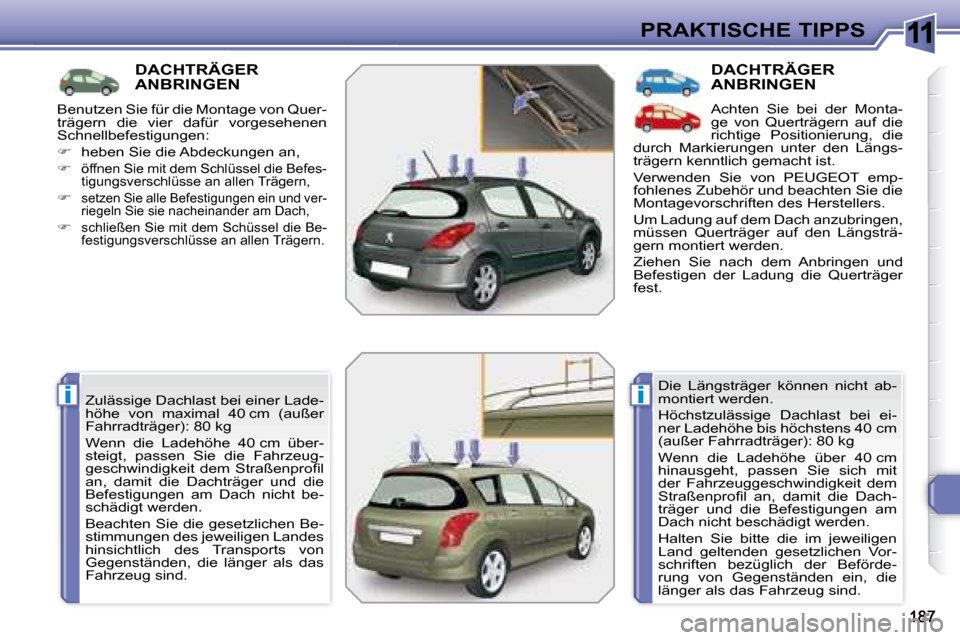

DACHTRÄGERANBRINGEN
Zulässige Dachlast bei einer Lade-
höhe von maximal 40 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeug-
geschwindigkeit dem Straßenprofi l
an, damit die Dachträger und die
Befestigungen am Dach nicht be-
schädigt werden.
Beachten Sie die gesetzlichen Be-
stimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
DACHTRÄGER ANBRINGEN
Achten Sie bei der Monta-
ge von Querträgern auf die
richtige Positionierung, die
durch Markierungen unter den Längs-
trägern kenntlich gemacht ist.
Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
müssen Querträger auf den Längsträ-
gern montiert werden.
Ziehen Sie nach dem Anbringen und
Befestigen der Ladung die Querträger
fest.
Die Längsträger können nicht ab-
montiert werden.
Höchstzulässige Dachlast bei ei-
ner Ladehöhe bis höchstens 40 cm
(außer Fahrradträger): 80 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit
der Fahrzeuggeschwindigkeit dem
Straßenprofi l an, damit die Dach-
träger und die Befestigungen am
Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförde-
rung von Gegenständen ein, die
länger als das Fahrzeug sind.
Benutzen Sie für die Montage von Quer-
trägern die vier dafür vorgesehenen
Schnellbefestigungen:

 heben Sie die Abdeckungen an,


öffnen Sie mit dem Schlüssel die Befes-
tigungsverschlüsse an allen Trägern,
 setzen Sie alle Befestigungen ein und ver- riegeln Sie sie nacheinander am Dach,
 schließen Sie mit dem Schüssel die Be-festigungsverschlüsse an allen Trägern.

11
i
188
PRAKTISCHE TIPPS

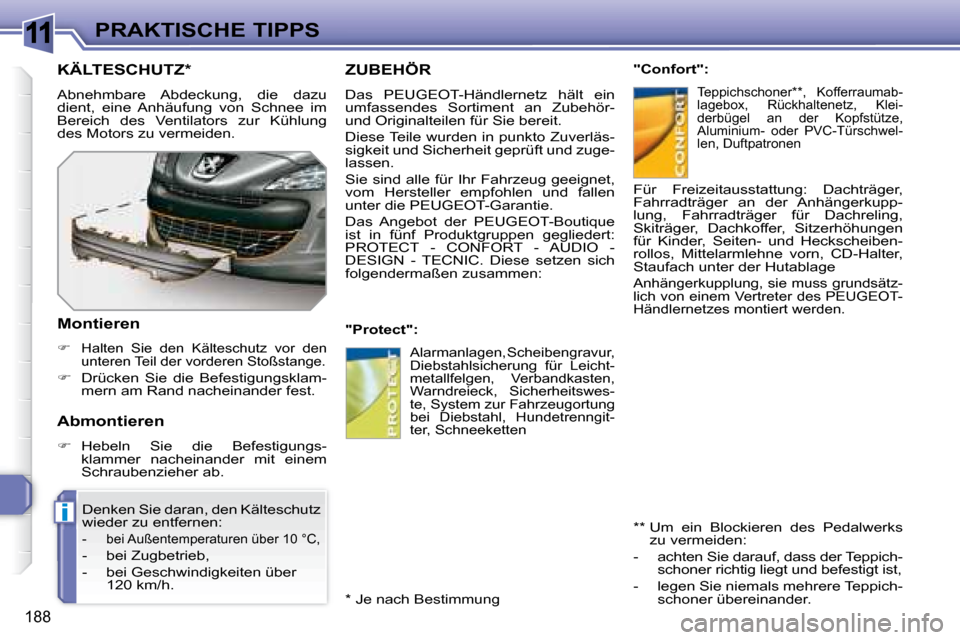

ZUBEHÖR
Das PEUGEOT -Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT -Garantie.
Das Angebot der PEUGEOT -Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC. Diese setzen sich
folgendermaßen zusammen:
"Protect": "Confort": Teppichschoner ** , Kofferraumab-
lagebox, Rückhaltenetz, Klei-
derbügel an der Kopfstütze,
Aluminium- oder PVC-Türschwel-
len, Duftpatronen
Alarmanlagen, Scheibengravur,
Diebstahlsicherung für Leicht-
metallfelgen, Verbandkasten,
Warndreieck, Sicherheitswes-
te, System zur Fahrzeugortung
bei Diebstahl, Hundetrenngit-
ter, Schneeketten
Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT -
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppich- schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren

 Halten Sie den Kälteschutz vor den
unteren Teil der vorderen Stoßstange.

 Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
- bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren

 Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmung

11
i
188
PRAKTISCHE TIPPS
ZUBEHÖR
Das PEUGEOT -Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT -Garantie.
Das Angebot der PEUGEOT -Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC. Diese setzen sich
folgendermaßen zusammen:
"Protect": "Confort": Teppichschoner ** , Kofferraumab-
lagebox, Rückhaltenetz, Klei-
derbügel an der Kopfstütze,
Aluminium- oder PVC-Türschwel-
len, Duftpatronen
Alarmanlagen, Scheibengravur,
Diebstahlsicherung für Leicht-
metallfelgen, Verbandkasten,
Warndreieck, Sicherheitswes-
te, System zur Fahrzeugortung
bei Diebstahl, Hundetrenngit-
ter, Schneeketten
Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling,
Skiträger, Dachkoffer, Sitzerhöhungen
für Kinder, Seiten- und Heckscheiben-
rollos, Mittelarmlehne vorn, CD-Halter,
Staufach unter der Hutablage
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT -
Händlernetzes montiert werden.
** Um ein Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppich- schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander.
KÄLTESCHUTZ *
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren

 Halten Sie den Kälteschutz vor den
unteren Teil der vorderen Stoßstange.

 Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
- bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
Abmontieren

 Hebeln Sie die Befestigungs-
klammer nacheinander mit einem
Schraubenzieher ab.
* Je nach Bestimmung

11
!
i
i
189
PRAKTISCHE TIPPS
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.
Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
"Design":
"Tecnic":
Mit einem Umbausatz für Lieferfahrzeuge
können Sie Ihren Pkw zum Lieferfahrzeug
umrüsten.
mit den Seitenairbags kompatib-
le Sitzbezüge, Aluminium-Schalt-
hebelknopf, Nebelscheinwerfer,
Schiebedach *** , Windabweiser
an den Türen, Spoiler, Schmutz-
fänger, Aluminiumfelgen, Zierleis-
ten, Sportauspuff, Karosseriekit
Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, usw...
*** Ein Schiebedach muss grundsätz- lich vom PEUGEOT -Händlernetz
eingebaut werden.
"Audio":
Autoradios, Autotelefon, Ver-
stärker, Navigationssysteme,
Freisprechanlage, CD-Wechs-
ler, Lautsprecher, DVD-Spieler,
Anschlussbausatz für MP3-
Spieler oder CD-Walkman,
USB-Box, Einparkhilfe hinten
Einbau von funktechnischen
Sendeanlagen
Bevor Sie Ihr Fahrzeug mit einer
funktechnischen Sendeanlage mit
Außenantenne nachrüsten, emp-
fehlen wir Ihnen, einen Vertreter
der Marke PEUGEOT zu Rate zu
ziehen.
Das PEUGEOT -Händlernetz in-
formiert Sie über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung, An-
tennenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können.

12
190

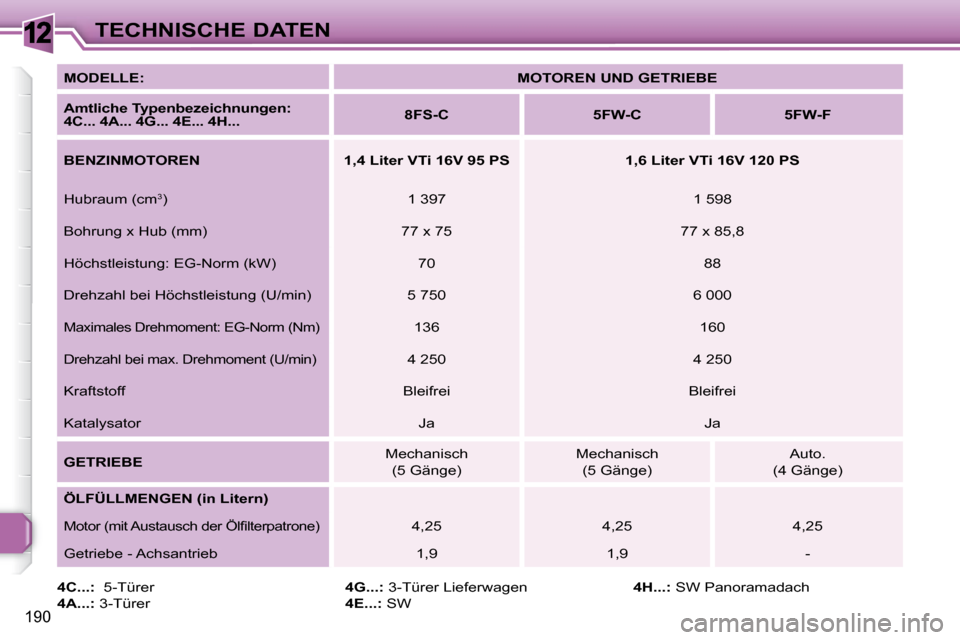

TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
8FS-C 5FW-C 5FW-F

BENZINMOTOREN 1,4 Liter VTi 16V 95 PS 1,6 Liter VTi 16V 120 PS
Hubraum (cm 3
) 1 397 1 598
Bohrung x Hub (mm) 77 x 75 77 x 85,8
Höchstleistung: EG-Norm (kW) 70 88
Drehzahl bei Höchstleistung (U/min) 5 750 6 000
Maximales Drehmoment: EG-Norm (Nm) 136 160
Drehzahl bei max. Drehmoment (U/min) 4 250 4 250
Kraftstoff Bleifrei Bleifrei
Katalysator Ja Ja

GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Auto.
(4 Gänge)

ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) 4,25 4,25 4,25
Getriebe - Achsantrieb 1,9 1,9 -

4C...: 5-Türer

4A...: 3-Türer
4G...: 3-Türer Lieferwagen

4E...: SW
4H...: SW Panoramadach

12
191

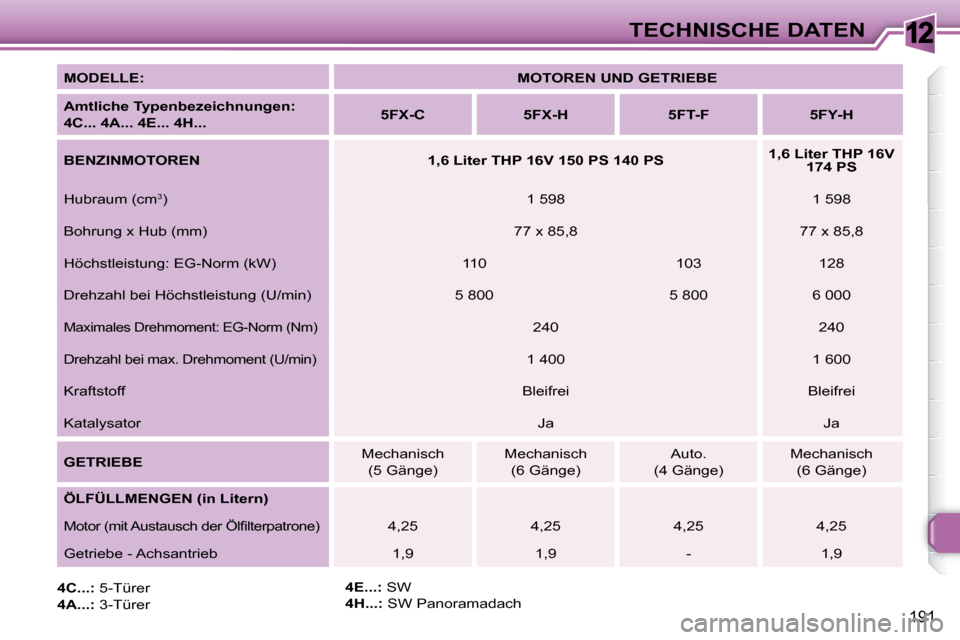

TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
5FX-C 5FX-H 5FT-F 5FY-H

BENZINMOTOREN 1,6 Liter THP 16V 150 PS 140 PS
1,6 Liter THP 16V
174 PS
Hubraum (cm 3
) 1 598 1 598
Bohrung x Hub (mm) 77 x 85,8 77 x 85,8
Höchstleistung: EG-Norm (kW) 110 103 128
Drehzahl bei Höchstleistung (U/min) 5 800 5 800 6 000
Maximales Drehmoment: EG-Norm (Nm) 240 240
Drehzahl bei max. Drehmoment (U/min) 1 400 1 600
Kraftstoff Bleifrei Bleifrei
Katalysator Ja Ja

GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(6 Gänge) Auto.
(4 Gänge) Mechanisch
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)

Motor (mit Austausch der Ölfi lterpatrone) 4,25 4,25 4,25 4,25
Getriebe - Achsantrieb 1,9 1,9 - 1,9

4C...: 5-Türer

4A...: 3-Türer
4E...: SW

4H...: SW Panoramadach

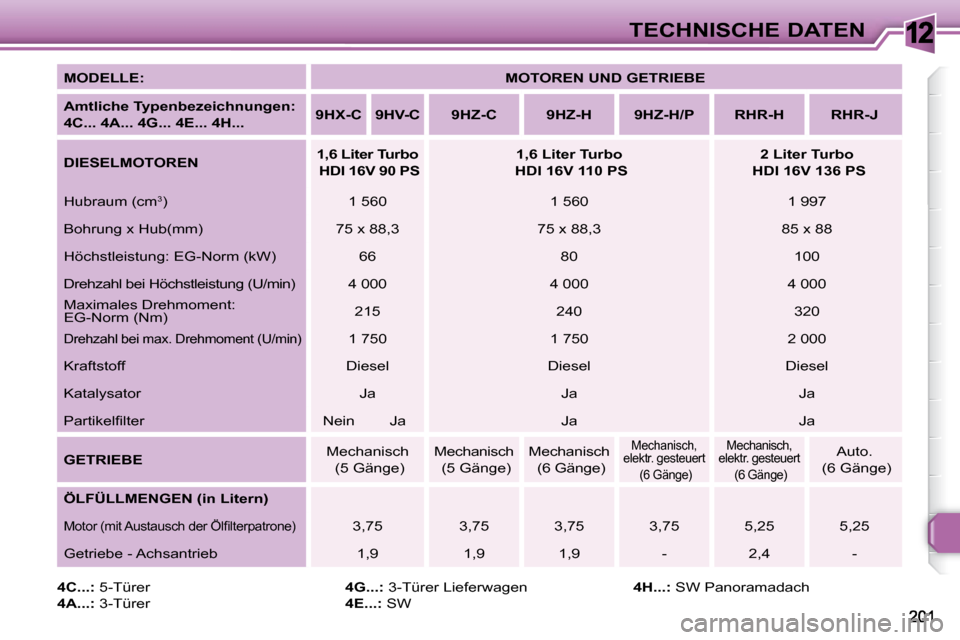

12TECHNISCHE DATEN

MODELLE:
MOTOREN UND GETRIEBE

Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
9HX-C 9HV-C 9HZ-C 9HZ-H 9HZ-H/P RHR-H RHR-J

DIESELMOTOREN
1,6 Liter Turbo
HDI 16V 90 PS
1,6 Liter Turbo
HDI 16V 110 PS
2 Liter Turbo
HDI 16V 136 PS
Hubraum (cm 3
) 1 560 1 560 1 997
Bohrung x Hub(mm) 75 x 88,3 75 x 88,3 85 x 88
Höchstleistung: EG-Norm (kW) 66 80 100
Drehzahl bei Höchstleistung (U/min) 4 000 4 00 0 4 000
Maximales Drehmoment:
EG-Norm (Nm) 215 240 320
Drehzahl bei max. Drehmoment (U/min) 1 750 1 750 2 000
Kraftstoff Diesel Diesel Diesel
Katalysator Ja Ja Ja
Partikelfi lter Nein Ja Ja Ja

GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Mechanisch
(6 Gänge)
Mechanisch,
elektr. gesteuert
(6 Gänge) Mechanisch,
elektr. gesteuert
(6 Gänge) Auto.
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone) 3,75 3,75 3,75 3,75 5,25 5,25
Getriebe - Achsantrieb 1,9 1,9 1,9 - 2,4 -

4C...: 5-Türer

4A...: 3-Türer
4G...: 3-Türer Lieferwagen

4E...: SW
4H...: SW Panoramadach

12
192
TECHNISCHE DATEN

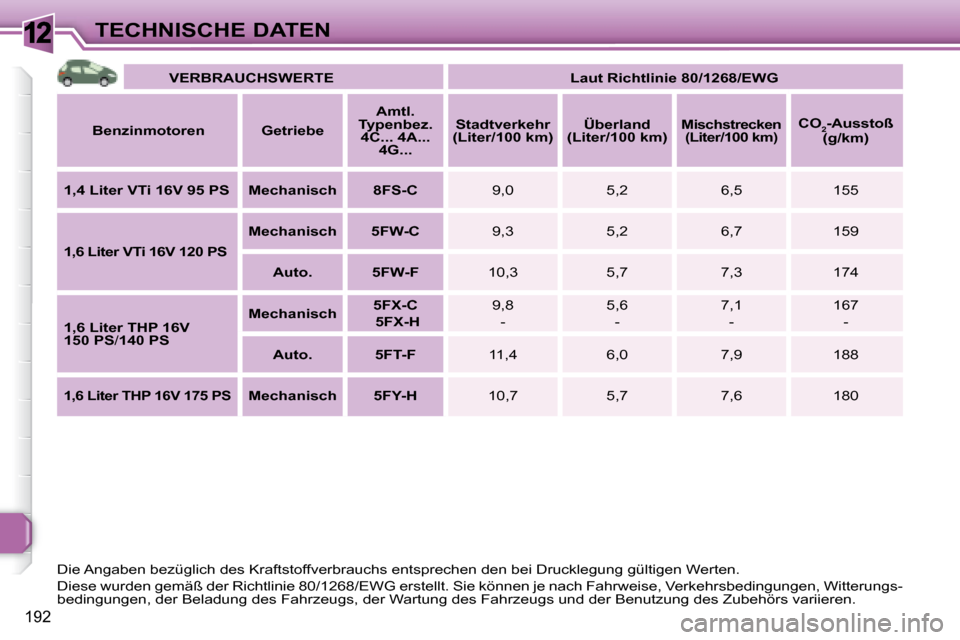

VERBRAUCHSWERTE Laut Richtlinie 80/1268/EWG

Benzinmotoren Getriebe
Amtl.

Typenbez.
4C... 4A... 4G...
Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)

Mischstrecken
(Liter/100 km)
CO
2-Ausstoß
(g/km)

1,4 Liter VTi 16V 95 PS Mechanisch 8FS-C 9,0 5,2 6,5 155

1,6 Liter VTi 16V 120 PS
Mechanisch 5FW-C 9,3 5,2 6,7 159

Auto. 5FW-F 10,3 5,7 7,3 174

1,6 Liter THP 16V
150 PS / 140 PS
Mechanisch
5FX-C
5FX-H 9,8
- 5,6
- 7,1
- 167
-

Auto. 5FT-F 11,4 6,0 7,9 188

1,6 Liter THP 16V 175 PS
Mechanisch 5FY-H 10,7 5,7 7,6 180
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den be i Drucklegung gültigen Werten.
Diese wurden gemäß der Richtlinie 80/1268/EWG erstellt. Sie können je nach Fahrweise, Verkehrsbedingungen, Witterungs-
bedingungen, der Beladung des Fahrzeugs, der Wartung des Fah rzeugs und der Benutzung des Zubehörs variieren.
