PRAKTISCHE TIPPS
Befestigung des
Stahlersatzrades oder Notrades
Bei Fahrzeugen mit Aluminumrä-
dern ist es normal, wenn Sie bei
der Montage des Ersatzrades fest-
stellen, dass die Unterlegscheiben
beim Festziehen der Schrauben kei-
nen Kontakt mit dem Stahlersatzrad
bzw. Notrad haben. Das Rad wird
durch den konischen Druck der ein-
zelnen Schrauben gehalten.

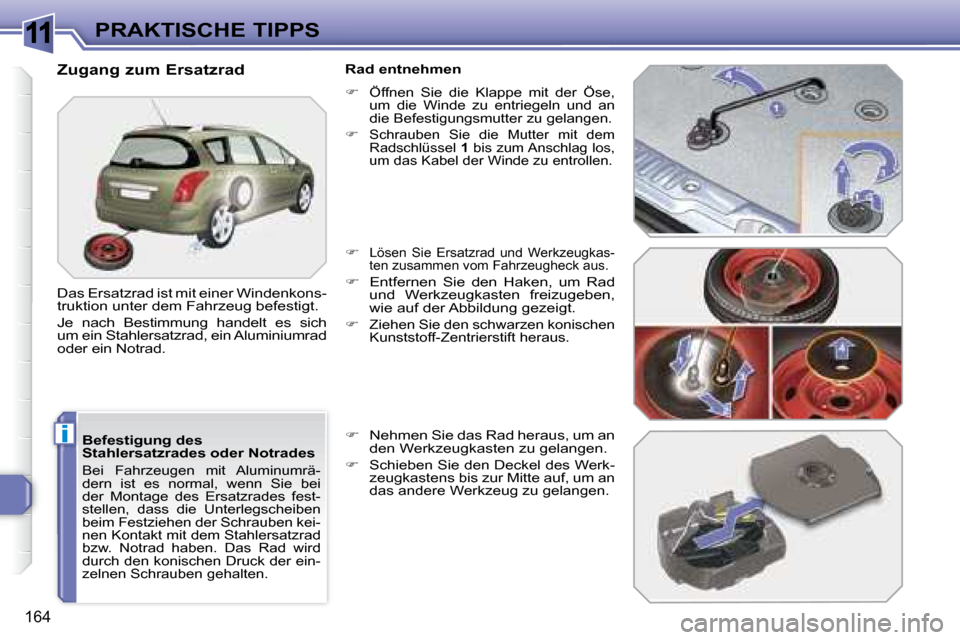

Zugang zum Ersatzrad
Das Ersatzrad ist mit einer Windenkons-
truktion unter dem Fahrzeug befestigt.
Je nach Bestimmung handelt es sich
um ein Stahlersatzrad, ein Aluminiumrad
oder ein Notrad. Rad entnehmen

 Öffnen Sie die Klappe mit der Öse,
um die Winde zu entriegeln und an
die Befestigungsmutter zu gelangen.

 Schrauben Sie die Mutter mit dem
Radschlüssel 1 bis zum Anschlag los,
um das Kabel der Winde zu entrollen.
 Lösen Sie Ersatzrad und Werkzeugkas-
ten zusammen vom Fahrzeugheck aus.

 Entfernen Sie den Haken, um Rad
und Werkzeugkasten freizugeben,
wie auf der Abbildung gezeigt.

 Ziehen Sie den schwarzen konischen
Kunststoff-Zentrierstift heraus.

 Nehmen Sie das Rad heraus, um an
den Werkzeugkasten zu gelangen.

 Schieben Sie den Deckel des Werk-
zeugkastens bis zur Mitte auf, um an
das andere Werkzeug zu gelangen.

11
ii
165
PRAKTISCHE TIPPS

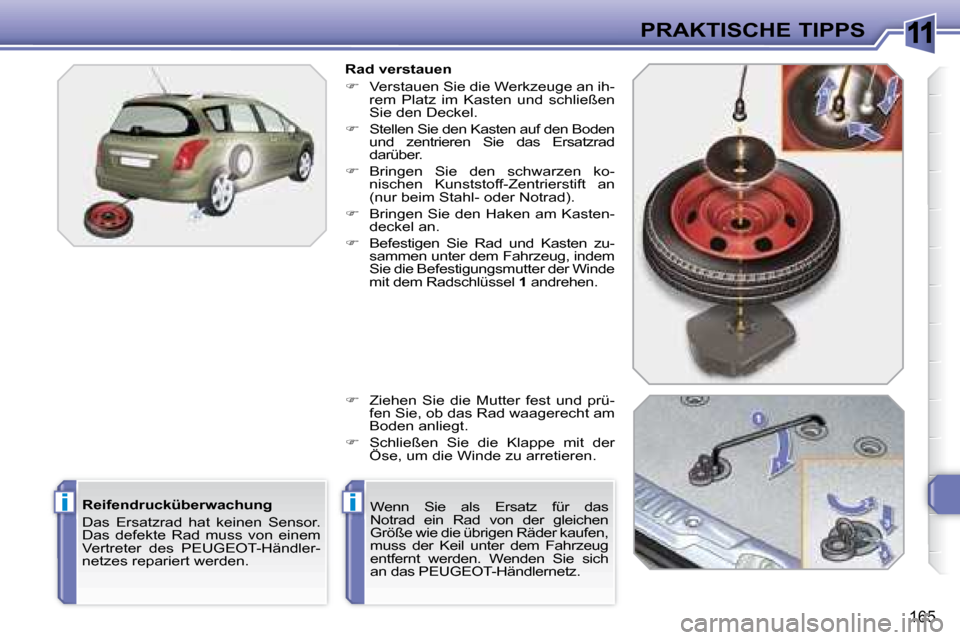

Rad verstauen

 Verstauen Sie die Werkzeuge an ih-
rem Platz im Kasten und schließen
Sie den Deckel.

 Stellen Sie den Kasten auf den Boden
und zentrieren Sie das Ersatzrad
darüber.

 Bringen Sie den schwarzen ko-
nischen Kunststoff-Zentrierstift an
(nur beim Stahl- oder Notrad).

 Bringen Sie den Haken am Kasten-
deckel an.

 Befestigen Sie Rad und Kasten zu-
sammen unter dem Fahrzeug, indem
Sie die Befestigungsmutter der Winde
mit dem Radschlüssel 1 andrehen.

 Ziehen Sie die Mutter fest und prü-
fen Sie, ob das Rad waagerecht am
Boden anliegt.

 Schließen Sie die Klappe mit der
Öse, um die Winde zu arretieren.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT -Händler-
netzes repariert werden. Wenn Sie als Ersatz für das
Notrad ein Rad von der gleichen
Größe wie die übrigen Räder kaufen,
muss der Keil unter dem Fahrzeug
entfernt werden. Wenden Sie sich
an das PEUGEOT-Händlernetz.

11
i
166
PRAKTISCHE TIPPS
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behindert: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den ersten
Gang * ein, sodass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil un-
ter das Rad, das dem auszuwech-
selnden Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich
in einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; ver-
wenden Sie einen Stützbock.

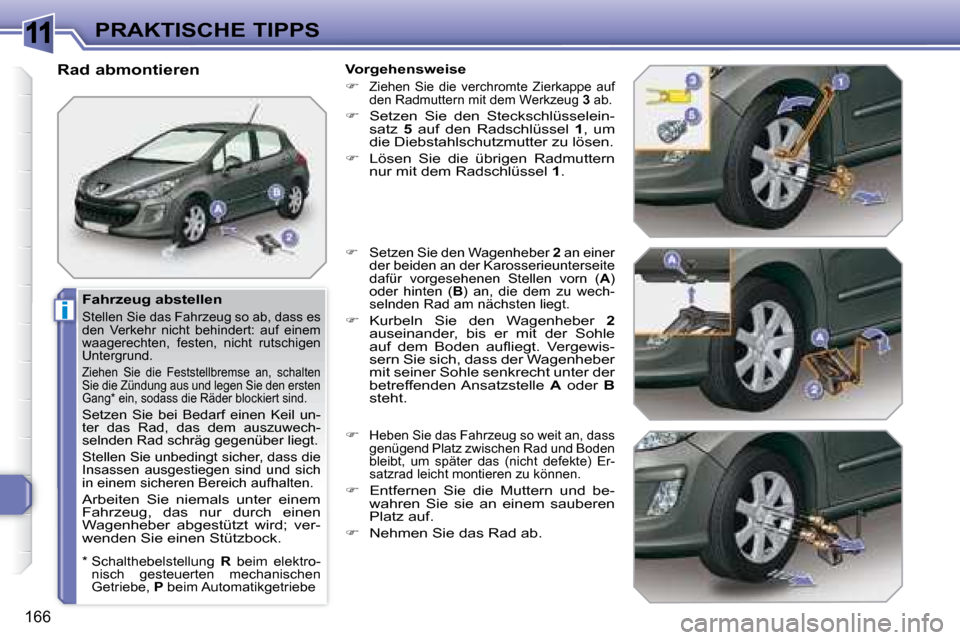

Rad abmontieren
Vorgehensweise

Ziehen Sie die verchromte Zierkappe auf
den Radmuttern mit dem Werkzeug 3 ab.

 Setzen Sie den Steckschlüsselein-
satz 5 auf den Radschlüssel 1 , um
die Diebstahlschutzmutter zu lösen.

 Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 .

 Setzen Sie den Wagenheber 2 an einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorn ( A )
oder hinten ( B ) an, die dem zu wech-
selnden Rad am nächsten liegt.

 Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle
auf dem Boden aufl iegt. Vergewis-
sern Sie sich, dass der Wagenheber
mit seiner Sohle senkrecht unter der
betreffenden Ansatzstelle A oder B
steht.
 Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden
bleibt, um später das (nicht defekte) Er-
satzrad leicht montieren zu können.

 Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

 Nehmen Sie das Rad ab.
* Schalthebelstellung R beim elektro-
nisch gesteuerten mechanischen
Getriebe, P beim Automatikgetriebe

11
i
167
PRAKTISCHE TIPPS
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad
im Koffer verstauen zu können.
Bei Verwendung des Notrades darf
die Geschwindigkeit von 80 km/h
nicht überschritten werden.
Lassen Sie so schnell wie möglich von
einem Vertreter des PEUGEOT -Händ-
lernetzes überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatz-
rad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach wieder
am Fahrzeug an.
Rad montieren Vorgehensweise

 Setzen Sie das Rad mit Hilfe des
Zentrierstifts 4 auf die Nabe.
 Drehen Sie die Muttern von Hand
bis zum Anschlag ein.
 Ziehen Sie die Diebstahlschutz-
mutter unter Verwendung des
Steckschlüsseleinsatzes 5 mit dem
Radschlüssel 1 an.
 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 an.
 Lassen Sie das Fahrzeug wieder
auf den Boden herunter.
 Kurbeln Sie den Wagenheber 2 zu-
sammen und entfernen Sie ihn.
 Ziehen Sie die Diebstahlschutz-
mutter unter Verwendung des
Steckschlüsseleinsatzes 5 mit dem
Radschlüssel 1 fest.
 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 fest.
 Setzen Sie die Zierkappen auf die
Radmuttern.
 Verstauen Sie das Werkzeug im
Werkzeugbehälter.

11
i
!
!
168
PRAKTISCHE TIPPS
* Je nach Bestimmung
Stromschlaggefahr
Xenon-Lampen (D1S - 35 W) müssen
von einem Vertreter des PEUGEOT -
Händlernetzes ausgetauscht werden.
AUSTAUSCH DER GLÜHLAMPEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Glühlam-
pe ohne Werkzeug
Frontleuchten
Ausführung mit Halogen-Leuchten

1. Blinkleuchten
(PY 21 W bernsteingelb)

2. Abblendlicht (H7 - 55 W)

3. Fernlicht (H1 - 55 W)

4. Dämmerbeleuchtung * /Standlicht
(P21/5 W)

5. Nebelscheinwerfer (H8 - 35 W)


1. Blinkleuchten
(PY 21 W SV Silber)
2. Abblend-/Fernlicht (D1S - 35 W)
3. Zusätzliches Fernlicht (H1 - 55 W)
4. Dämmerbeleuchtung*/Standlicht (P21/5 W)
5. Nebelscheinwerfer (H8 - 35 W)
Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht
Bei bestimmten Witterungsbedin-
gungen (niedrige Temperatur, Feuch-
tigkeit)
ist es normal, wenn die
Streuscheiben der Scheinwerfer und
die Leuchten von innen beschlagen ;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.

 Fassen Sie die Glühlampen mit
einem trockenen Tuch an.
Die Streuscheiben der Scheinwer-
fer bestehen aus Polycarbonat mit
einer Schutzlackbeschichtung:

 Säubern Sie sie weder mit einem
trockenen oder scheuernden
Tuch noch mit einem Reini-
gungs- oder Lösungsmittel.

 Verwenden Sie einen Schwamm
und Seifenwasser.

 Wenn Sie hartnäckige Ver-
schmutzungen mit Hochdruck
reinigen, richten Sie den Was-
serstrahl nicht zu lange auf die
Scheinwerfer, die Leuchten und
ihre Ränder, um die Lackschicht
und die Dichtungsgummis nicht
zu beschädigen.

11
i
!
169
PRAKTISCHE TIPPS

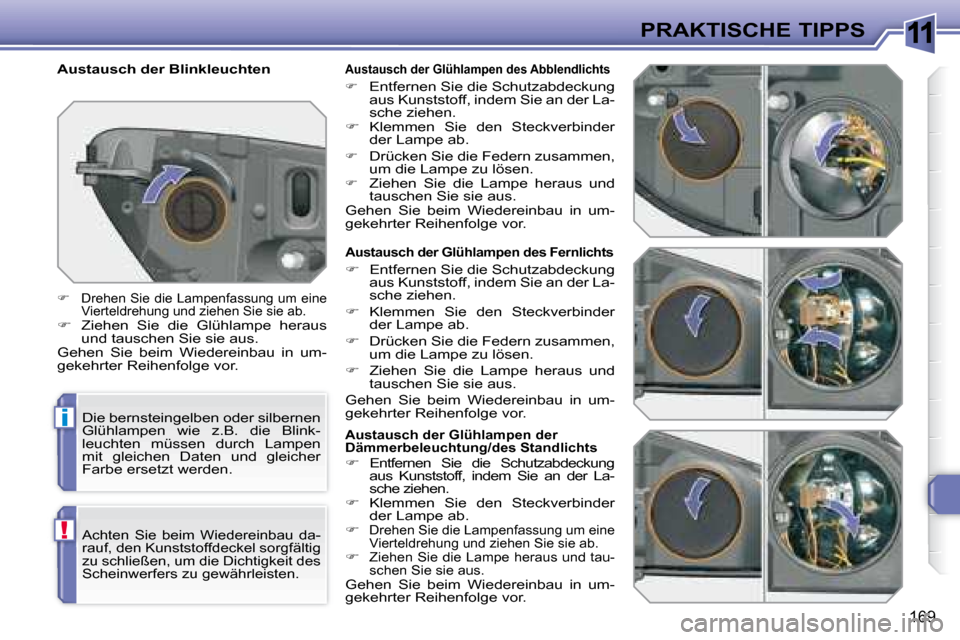

Austausch der Glühlampen des Fernlichts

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.

 Drücken Sie die Federn zusammen,
um die Lampe zu lösen.

 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen der
Dämmerbeleuchtung/des Standlichts

 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.

 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie sie ab.
 Ziehen Sie die Lampe heraus und tau-schen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Blinkleuchten
Die bernsteingelben oder silbernen
Glühlampen wie z.B. die Blink-
leuchten müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.

 Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Glühlampe heraus
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie beim Wiedereinbau da-
rauf, den Kunststoffdeckel sorgfältig
zu schließen, um die Dichtigkeit des
Scheinwerfers zu gewährleisten.
Austausch der Glühlampen des Abblendlichts
 Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der La-
sche ziehen.
 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drücken Sie die Federn zusammen,
um die Lampe zu lösen.
 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

11
i
170
PRAKTISCHE TIPPS
Austausch der integrierten
seitlichen Zusatzblinker
 Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.
 Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.
 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT -Händlernetz. Austausch der Glühlampen der
Nebelscheinwerfer

Schlagen Sie das Rad ganz nach in-
nen ein, um leicht an die Zugangs-
klappe zu gelangen.
 Öffnen Sie die Zugangsklappe im
Radkasten.
 Klemmen Sie den Steckverbinder
der Lampe ab.
 Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.
 Ziehen Sie die Lampe heraus und
tauschen Sie sie aus
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Zum Austausch dieser Lampen kön-
nen Sie sich auch an das PEUGEOT
-Händlernetz wenden.

11
i
171
PRAKTISCHE TIPPS

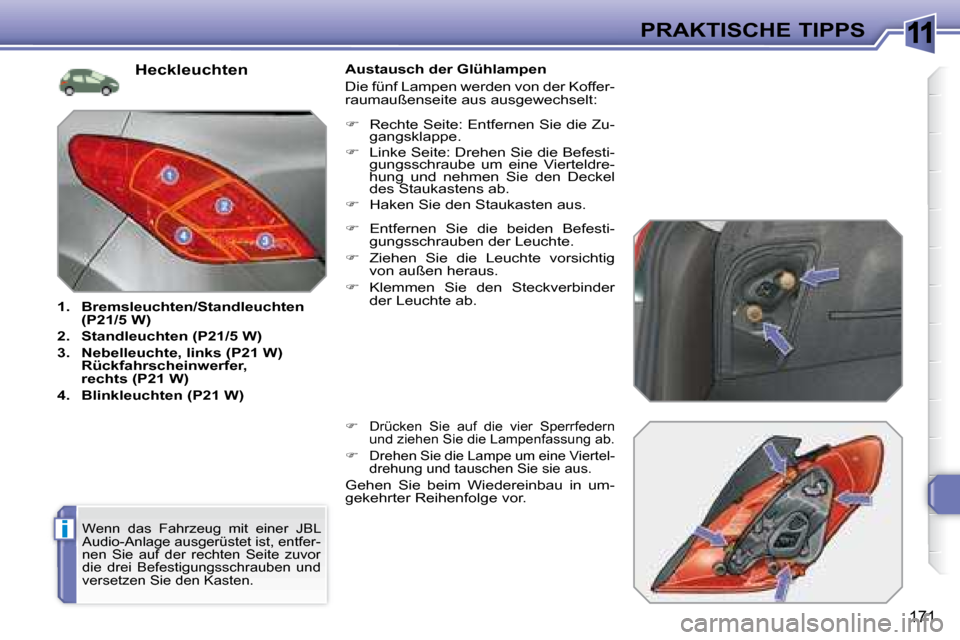

Heckleuchten

1. Bremsleuchten/Standleuchten
(P21/5 W)

2. Standleuchten (P21/5 W)

3. Nebelleuchte, links (P21 W)

Rückfahrscheinwerfer,
rechts (P21 W)

4. Blinkleuchten (P21 W) Austausch der Glühlampen
Die fünf Lampen werden von der Koffer-
raumaußenseite aus ausgewechselt:

 Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

 Ziehen Sie die Leuchte vorsichtig
von außen heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie die Lampenfassung ab.

 Drehen Sie die Lampe um eine Viertel-
drehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Wenn das Fahrzeug mit einer JBL
Audio-Anlage ausgerüstet ist, entfer-
nen Sie auf der rechten Seite zuvor
die drei Befestigungsschrauben und
versetzen Sie den Kasten.

 Rechte Seite: Entfernen Sie die Zu-
gangsklappe.

 Linke Seite: Drehen Sie die Befesti-
gungsschraube um eine Vierteldre-
hung und nehmen Sie den Deckel
des Staukastens ab.

 Haken Sie den Staukasten aus.
