2008 Peugeot 308 SW BL Betriebsanleitung (in German)

ii
i
66

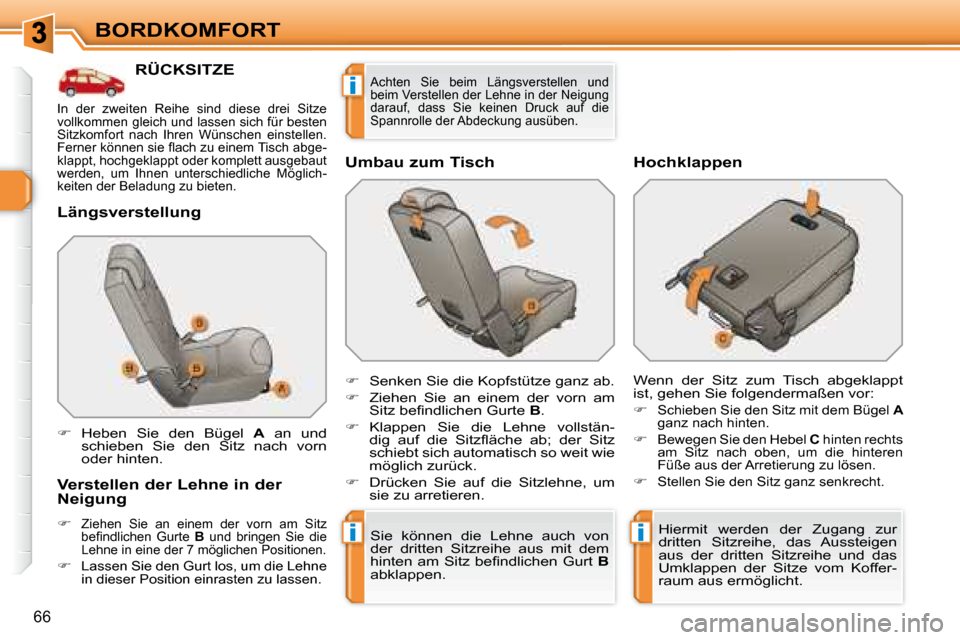

BORDKOMFORT
RÜCKSITZE
Längsverstellung
Verstellen der Lehne in der
Neigung


Ziehen Sie an einem der vorn am Sitz
befi ndlichen Gurte B und bringen Sie die
Lehne in eine der 7 möglichen Positionen.



Lassen Sie den Gurt los, um die Lehne
in dieser Position einrasten zu lassen.
Umbau zum Tisch

 Heben Sie den Bügel A an und
schieben Sie den Sitz nach vorn
oder hinten.
 Senken Sie die Kopfstütze ganz ab.

 Ziehen Sie an einem der vorn am
Sitz befi ndlichen Gurte B .

 Klappen Sie die Lehne vollstän-
dig auf die Sitzfl äche ab; der Sitz
schiebt sich automatisch so weit wie
möglich zurück.

 Drücken Sie auf die Sitzlehne, um
sie zu arretieren. Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:


Schieben Sie den Sitz mit dem Bügel A
ganz nach hinten.

 Bewegen Sie den Hebel C hinten rechts
am Sitz nach oben, um die hinteren
Füße aus der Arretierung zu lösen.



Stellen Sie den Sitz ganz senkrecht.
Sie können die Lehne auch von
der dritten Sitzreihe aus mit dem
hinten am Sitz befi ndlichen Gurt B
abklappen. Hiermit werden der Zugang zur
dritten Sitzreihe, das Aussteigen
aus der dritten Sitzreihe und das
Umklappen der Sitze vom Koffer-
raum aus ermöglicht.
In der zweiten Reihe sind diese drei Sitze
vollkommen gleich und lassen sich für besten
Sitzkomfort nach Ihren Wünschen einstellen.
Ferner können sie fl ach zu einem Tisch abge-
klappt, hochgeklappt oder komplett ausgebaut
werden, um Ihnen unterschiedliche Möglich-
keiten der Beladung zu bieten.
Achten Sie beim Längsverstellen und
beim Verstellen der Lehne in der Neigung
darauf, dass Sie keinen Druck auf die
Spannrolle der Abdeckung ausüben.

!
67

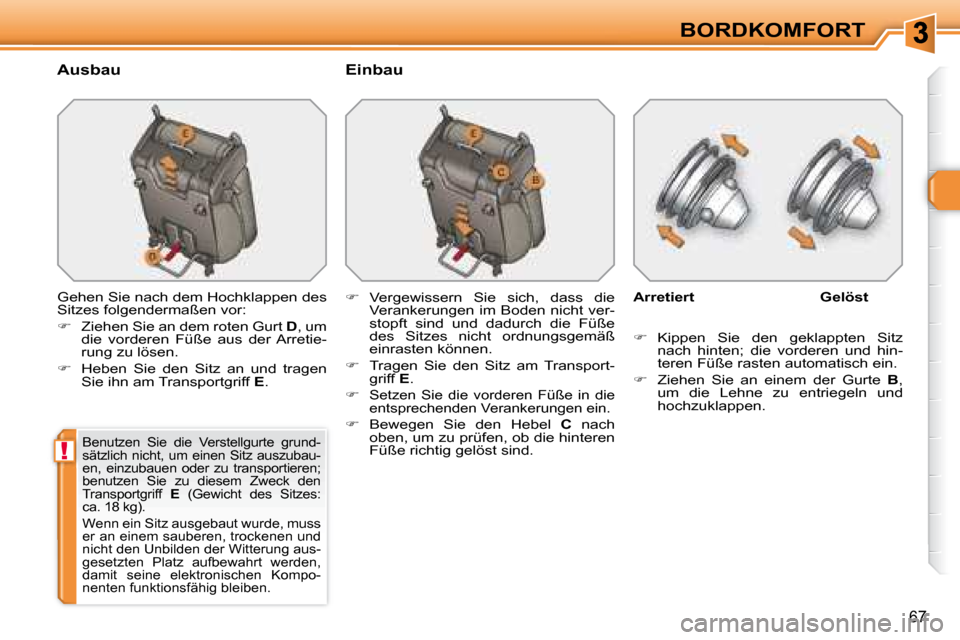

BORDKOMFORT
Ausbau Einbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:

 Ziehen Sie an dem roten Gurt D , um
die vorderen Füße aus der Arretie-
rung zu lösen.

 Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .
Benutzen Sie die Verstellgurte grund-
sätzlich nicht, um einen Sitz auszubau-
en, einzubauen oder zu transportieren;
benutzen Sie zu diesem Zweck den
Transportgriff E (Gewicht des Sitzes:
ca. 18 kg).
Wenn ein Sitz ausgebaut wurde, muss
er an einem sauberen, trockenen und
nicht den Unbilden der Witterung aus-
gesetzten Platz aufbewahrt werden,
damit seine elektronischen Kompo-
nenten funktionsfähig bleiben.

Arretiert Gelöst

 Kippen Sie den geklappten Sitz
nach hinten; die vorderen und hin-
teren Füße rasten automatisch ein.

 Ziehen Sie an einem der Gurte B ,
um die Lehne zu entriegeln und
hochzuklappen.

 Vergewissern Sie sich, dass die
Verankerungen im Boden nicht ver-
stopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.

 Tragen Sie den Sitz am Transport-
griff E .


Setzen Sie die vorderen Füße in die
entsprechenden Verankerungen ein.

 Bewegen Sie den Hebel C nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

!
68

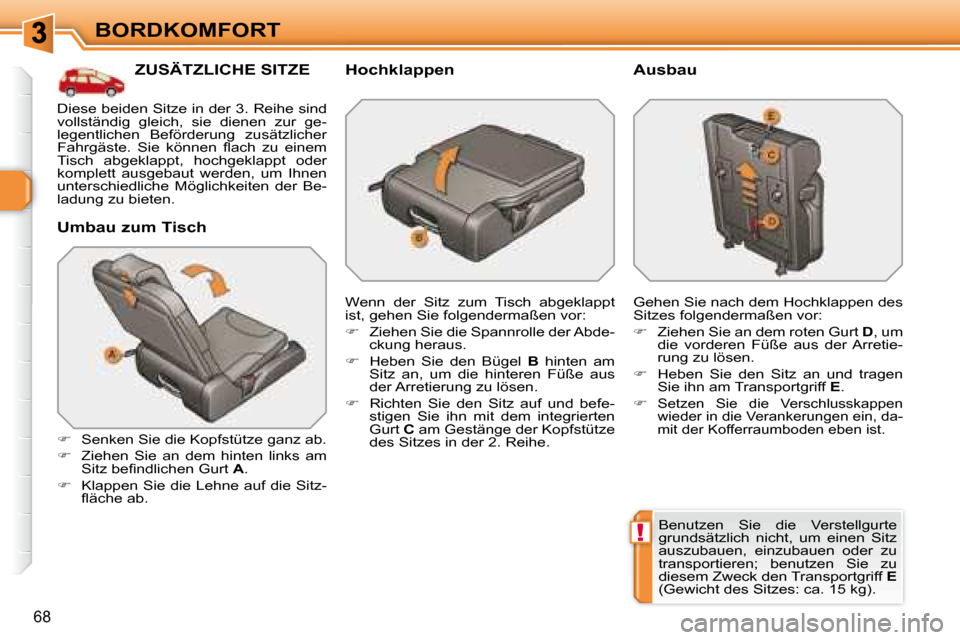

BORDKOMFORT
ZUSÄTZLICHE SITZE
Umbau zum Tisch

 Senken Sie die Kopfstütze ganz ab.

 Ziehen Sie an dem hinten links am
Sitz befi ndlichen Gurt A .

 Klappen Sie die Lehne auf die Sitz-
fl äche ab. Hochklappen
Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:

 Ziehen Sie die Spannrolle der Abde-
ckung heraus.

 Heben Sie den Bügel B hinten am
Sitz an, um die hinteren Füße aus
der Arretierung zu lösen.

 Richten Sie den Sitz auf und befe-
stigen Sie ihn mit dem integrierten
Gurt C am Gestänge der Kopfstütze
des Sitzes in der 2. Reihe. Ausbau
Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:

 Ziehen Sie an dem roten Gurt D , um
die vorderen Füße aus der Arretie-
rung zu lösen.

 Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E .


Setzen Sie die Verschlusskappen
wieder in die Verankerungen ein, da-
mit der Kofferraumboden eben ist.

Benutzen Sie die Verstellgurte
grundsätzlich nicht, um einen Sitz
auszubauen, einzubauen oder zu
transportieren; benutzen Sie zu
diesem Zweck den Transportgriff E
(Gewicht des Sitzes: ca. 15 kg).
Diese beiden Sitze in der 3. Reihe sind
vollständig gleich, sie dienen zur ge-
legentlichen Beförderung zusätzlicher
Fahrgäste. Sie können fl ach zu einem
Tisch abgeklappt, hochgeklappt oder
komplett ausgebaut werden, um Ihnen
unterschiedliche Möglichkeiten der Be-
ladung zu bieten.

69

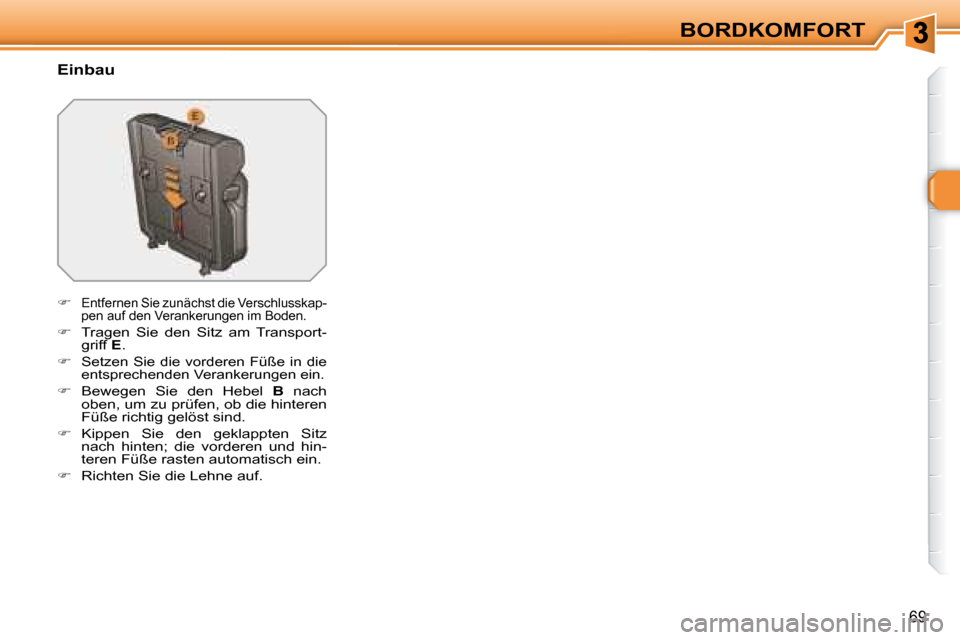

BORDKOMFORT
Einbau


Entfernen Sie zunächst die Verschlusskap-
pen auf den Verankerungen im Boden.

 Tragen Sie den Sitz am Transport-
griff E .


Setzen Sie die vorderen Füße in die
entsprechenden Verankerungen ein.

 Bewegen Sie den Hebel B nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

 Kippen Sie den geklappten Sitz
nach hinten; die vorderen und hin-
teren Füße rasten automatisch ein.

 Richten Sie die Lehne auf.

i
!
70

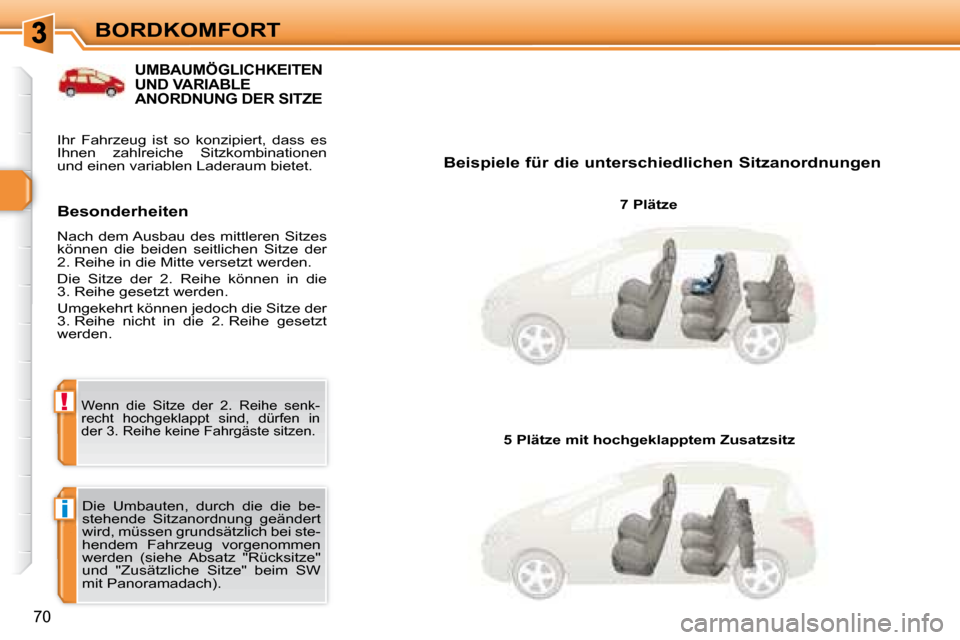

BORDKOMFORT
UMBAUMÖGLICHKEITEN UND VARIABLE ANORDNUNG DER SITZE
Beispiele für die unterschiedlichen Sitzanordnungen 7 Plätze
Die Umbauten, durch die die be-
stehende Sitzanordnung geändert
wird, müssen grundsätzlich bei ste-
hendem Fahrzeug vorgenommen
werden (siehe Absatz "Rücksitze"
und "Zusätzliche Sitze" beim SW
mit Panoramadach).
Besonderheiten
Nach dem Ausbau des mittleren Sitzes
können die beiden seitlichen Sitze der
2. Reihe in die Mitte versetzt werden.
Die Sitze der 2. Reihe können in die
3. Reihe gesetzt werden.
Umgekehrt können jedoch die Sitze der
3. Reihe nicht in die 2. Reihe gesetzt
werden.
5 Plätze mit hochgeklapptem Zusatzsitz
Wenn die Sitze der 2. Reihe senk-
recht hochgeklappt sind, dürfen in
der 3. Reihe keine Fahrgäste sitzen.
Ihr Fahrzeug ist so konzipiert, dass es
Ihnen zahlreiche Sitzkombinationen
und einen variablen Laderaum bietet.

71

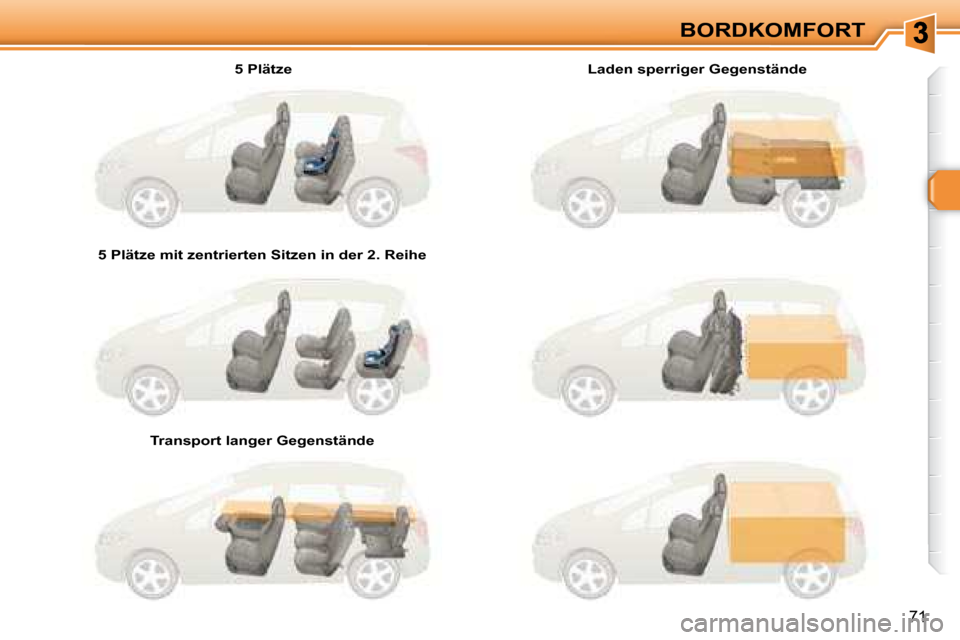

BORDKOMFORT
5 Plätze
5 Plätze mit zentrierten Sitzen in der 2. Reihe
Transport langer Gegenstände Laden sperriger Gegenstände

!
i
i
72

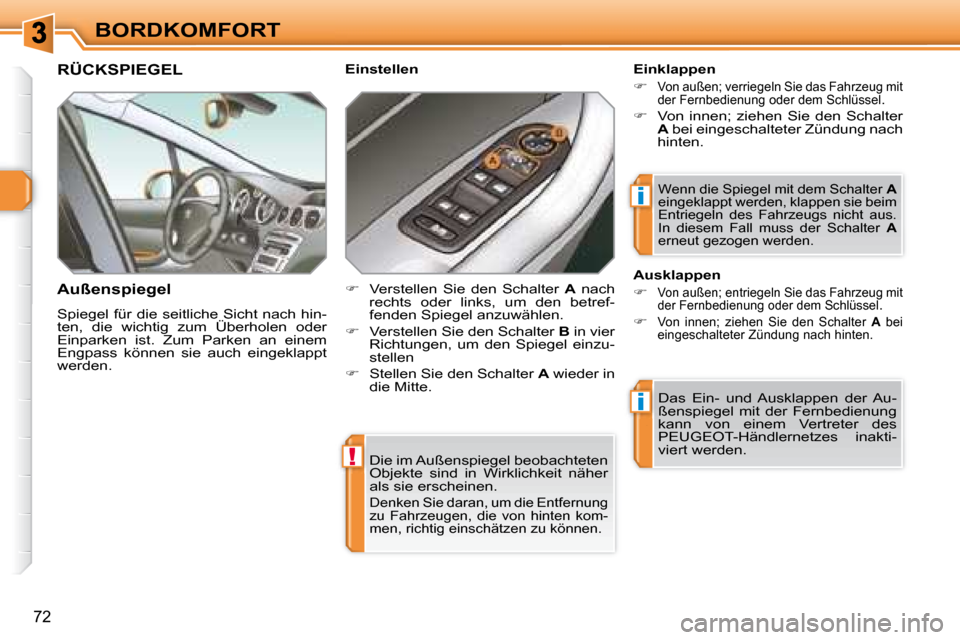

BORDKOMFORT Die im Außenspiegel beobachteten
Objekte sind in Wirklichkeit näher
als sie erscheinen.
Denken Sie daran, um die Entfernung
zu Fahrzeugen, die von hinten kom-
men, richtig einschätzen zu können.
RÜCKSPIEGEL
Außenspiegel
Spiegel für die seitliche Sicht nach hin-
ten, die wichtig zum Überholen oder
Einparken ist. Zum Parken an einem
Engpass können sie auch eingeklappt
werden. Einklappen


Von außen; verriegeln Sie das Fahrzeug mit
der Fernbedienung oder dem Schlüssel.

 Von innen; ziehen Sie den Schalter

A bei eingeschalteter Zündung nach
hinten.
Das Ein- und Ausklappen der Au-
ßenspiegel mit der Fernbedienung
kann von einem Vertreter des
PEUGEOT -Händlernetzes inakti-
viert werden.
Einstellen
Ausklappen


Von außen; entriegeln Sie das Fahrzeug mit
der Fernbedienung oder dem Schlüssel.


Von innen; ziehen Sie den Schalter A bei
eingeschalteter Zündung nach hinten.
Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus.
In diesem Fall muss der Schalter A
erneut gezogen werden.

 Verstellen Sie den Schalter A nach
rechts oder links, um den betref-
fenden Spiegel anzuwählen.

 Verstellen Sie den Schalter B in vier
Richtungen, um den Spiegel einzu-
stellen

 Stellen Sie den Schalter A wieder in
die Mitte.

!
73
BORDKOMFORT
Einstellung

 Stellen Sie den Spiegel für Fahrten
bei Tageslicht in der Position "Tag"
nach Bedarf ein.
Aus Sicherheitsgründen müssen die
Rückspiegel so eingestellt werden,
dass der tote Winkel möglichst klein ist.
Manuelle Ausführung
Der Rückspiegel ist für Fahrten bei Dunkelheit
mit einer Blendschutzvorrichtung versehen.
Umstellung Tag/Nacht


Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.

 Drücken Sie den Hebel, um den Spiegel
wieder auf die normale Position für Tag-
fahrten umzustellen.

Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwärts
Einparken Sicht auf den Boden bietet.
Funktion einschalten

 Legen Sie bei laufendem Motor den
Rückwärtsgang ein.

 Verstellen Sie den Schalter A nach
rechts oder links, um den betref-
fenden Spiegel anzuwählen.
Das Glas des angewählten Außenspiegels
neigt sich entsprechend der Voreinstellung
nach unten.
Voreinstellung

 Legen Sie bei laufendem Motor den
Rückwärtsgang ein.

 Wählen Sie dann den linken und
rechten Spiegel nacheinander an,
um die Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert.

Funktion ausschalten

 Verlassen Sie den Rückwärtsgang
und warten Sie zwanzig Sekunden
oder

 stellen Sie den Schalter A in die
Mitte zurück.
Der Spiegel kehrt in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche
Position zurück:
- bei einer Geschwindigkeit von mehr als 10 km/h,
- beim Abstellen des Motors. Innenspiegel
Verstellbarer Spiegel für die zentrale
Sicht nach hinten
