2008 Peugeot 308 SW BL Betriebsanleitung (in German)

i
148

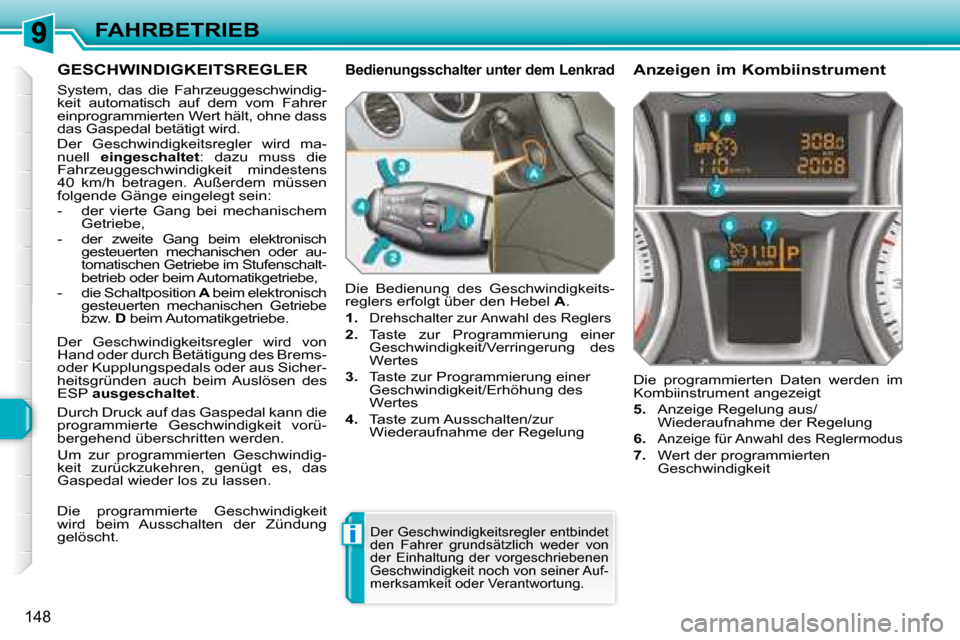

FAHRBETRIEB
GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwindig-
keit automatisch auf dem vom Fahrer
einprogrammierten Wert hält, ohne dass
das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem Getriebe,
- der zweite Gang beim elektronisch gesteuerten mechanischen oder au-
tomatischen Getriebe im Stufenschalt-
betrieb oder beim Automatikgetriebe,
- die Schaltposition A beim elektronisch
gesteuerten mechanischen Getriebe
bzw. D beim Automatikgetriebe. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1.
Drehschalter zur Anwahl des Reglers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
Wertes

3. Taste zur Programmierung einer
Geschwindigkeit/Erhöhung des
Wertes

4. Taste zum Ausschalten/zur
Wiederaufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Regelung aus/
Wiederaufnahme der Regelung

6.
Anzeige für Anwahl des Reglermodus

7. Wert der programmierten
Geschwindigkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des Brems-
oder Kupplungspedals oder aus Sicher-
heitsgründen auch beim Auslösen des
ESP ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung
gelöscht.

!
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindig-
keit ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Ge-
schwindigkeitsregler nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Tep- pichschoner übereinander.

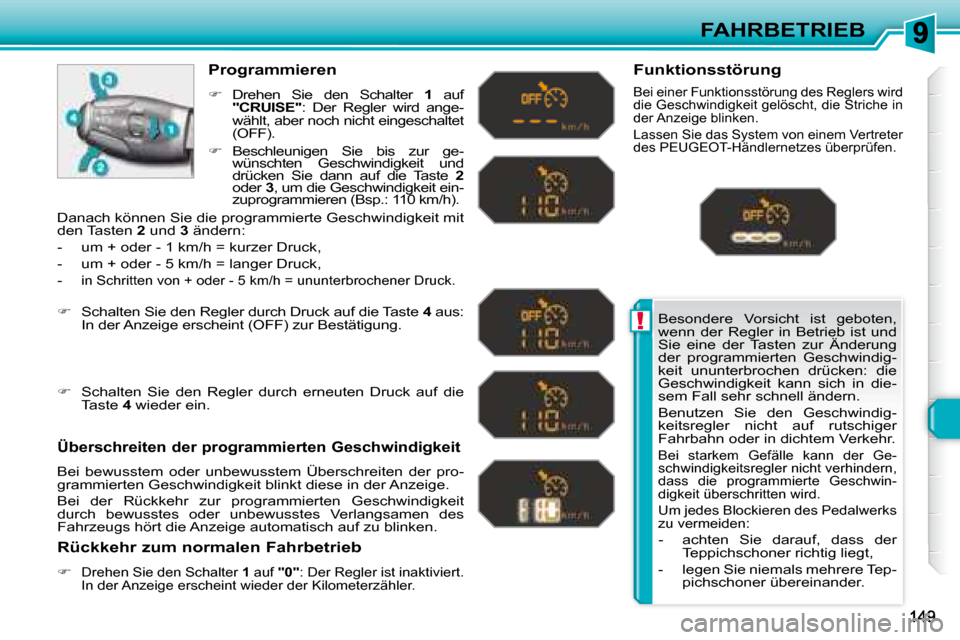

Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschaltet
(OFF).

Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb


Drehen Sie den Schalter 1 auf "0" : Der Regler ist inaktiviert.
In der Anzeige erscheint wieder der Kilometerzähler. Funktionsstörung
Bei einer Funktionsstörung des Reglers wird
die Geschwindigkeit gelöscht, die Striche in
der Anzeige blinken.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.

 Beschleunigen Sie bis zur ge-
wünschten Geschwindigkeit und
drücken Sie dann auf die Taste 2
oder 3 , um die Geschwindigkeit ein-
zuprogrammieren (Bsp.: 110 km/h).

 Schalten Sie den Regler durch Druck auf die Taste 4 aus:
In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
-
in Schritten von + oder - 5 km/h = ununterbrochener Druck.

i
i
i
150

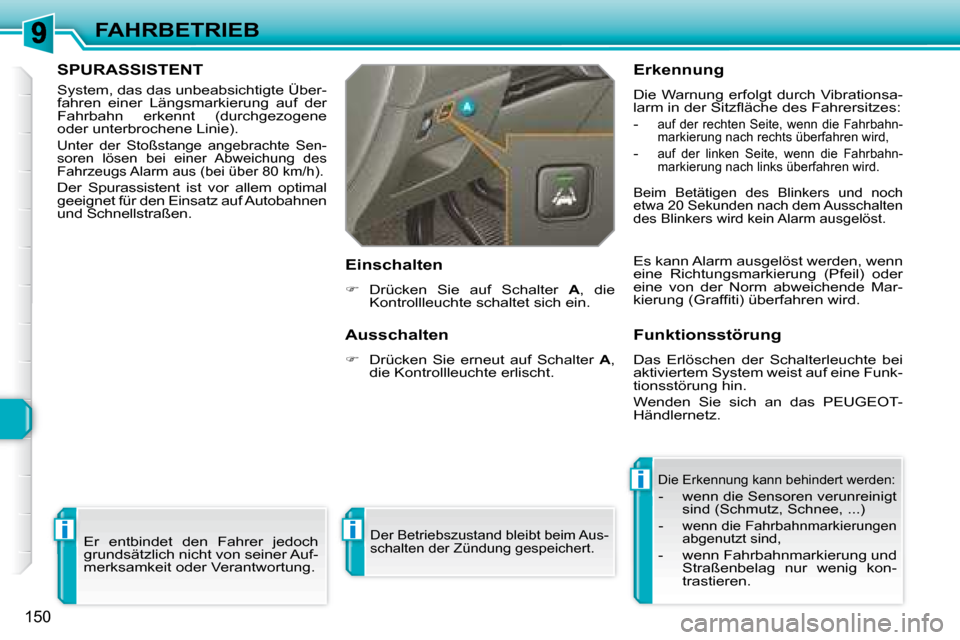

FAHRBETRIEB
SPURASSISTENT
System, das das unbeabsichtigte Über-
fahren einer Längsmarkierung auf der
Fahrbahn erkennt (durchgezogene
oder unterbrochene Linie).
Unter der Stoßstange angebrachte Sen-
soren lösen bei einer Abweichung des
Fahrzeugs Alarm aus (bei über 80 km/h).
Der Spurassistent ist vor allem optimal
geeignet für den Einsatz auf Autobahnen
und Schnellstraßen. Er entbindet den Fahrer jedoch
grundsätzlich nicht von seiner Auf-
merksamkeit oder Verantwortung. Ausschalten

 Drücken Sie erneut auf Schalter A ,
die Kontrollleuchte erlischt.
Einschalten

 Drücken Sie auf Schalter A , die
Kontrollleuchte schaltet sich ein.
Funktionsstörung
Das Erlöschen der Schalterleuchte bei
aktiviertem System weist auf eine Funk-
tionsstörung hin.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Die Erkennung kann behindert werden:
- wenn die Sensoren verunreinigt
sind (Schmutz, Schnee, ...)
-
wenn die Fahrbahnmarkierungen
abgenutzt sind,
- wenn Fahrbahnmarkierung und Straßenbelag nur wenig kon-
trastieren.
Erkennung
Die Warnung erfolgt durch Vibrationsa-
larm in der Sitzfl äche des Fahrersitzes:
-
auf der rechten Seite, wenn die Fahrbahn-
markierung nach rechts überfahren wird,
-
auf der linken Seite, wenn die Fahrbahn-
markierung nach links überfahren wird.
Beim Betätigen des Blinkers und noch
etwa 20 Sekunden nach dem Ausschalten
des Blinkers wird kein Alarm ausgelöst.
Es kann Alarm ausgelöst werden, wenn
eine Richtungsmarkierung (Pfeil) oder
eine von der Norm abweichende Mar-
kierung (Graffi ti) überfahren wird.
Der Betriebszustand bleibt beim Aus-
schalten der Zündung gespeichert.

i
i
151
FAHRBETRIEB
GRAPHISCHE UND AKUSTISCHE EINPARKHILFE VORN UND/ODER HINTEN
System bestehend aus vier in der vor-
deren und/oder hinteren Stoßstange
eingebauten Abstandssensoren.
Es erkennt jedes Hindernis (Person,
Fahrzeug, Baum, Schranke, ...), das sich
hinter dem Fahrzeug befi ndet, kann aller-
dings Hindernisse, die sich direkt unter
der Stoßstange befi nden, nicht erkennen.
Die Einparkhilfe wird aktiviert :
-
beim Einlegen des Rückwärtsgangs,
- bei einer Geschwindigkeit unter 10 km/h im Vorwärtsgang.
Die Aktivierung wird durch ein akus-
tisches Signal und/oder eine Graphik
des Fahrzeugs auf dem Multifunktions-
bildschirm angezeigt.
Pfl öcke, Baustellenleitpfosten oder
ähnliche Gegenstände werden gege-
benenfalls bei Beginn des Fahrmanö-
vers erkannt, jedoch möglicherweise
nicht mehr, wenn das Fahrzeug dicht
an sie herangefahren ist.
Der Abstand wird angegeben:
- durch ein akustisches Signal, das in immer schnellerer Folge ertönt, je
näher das Fahrzeug dem Hindernis
kommt,
- durch eine Graphik auf dem Multi- funktionsbildschirm, bestehend aus
Segmenten, die dem Fahrzeug im-
mer näher kommen.
Wo sich das Hindernis befi ndet, wird
durch ein akustisches Signal angezeigt,
das über den jeweiligen Lautsprecher
(vorn oder hinten und rechts oder links)
ausgesandt wird.
Wenn der Abstand zwischen Fahrzeug
und Hindernis weniger als fünfund-
zwanzig Zentimeter beträgt, geht das
Signal in einen Dauerton über und/oder
das Symbol "Gefahr" erscheint je nach
Multifunktionsbildschirm.
Die Einparkhilfe entbindet den Fahrer
grundsätzlich nicht von seiner Auf-
merksamkeit und Verantwortung.
Die Einparkhilfe
wird inaktiviert :
- wenn Sie den Rückwärtsgang ver- lassen,
- wenn die Geschwindigkeit über 10 km/h im Vorwärtsgang beträgt,
-
wenn das Fahrzeug länger als drei Se-
kunden im Vorwärtsgang stillsteht.

i
i
152

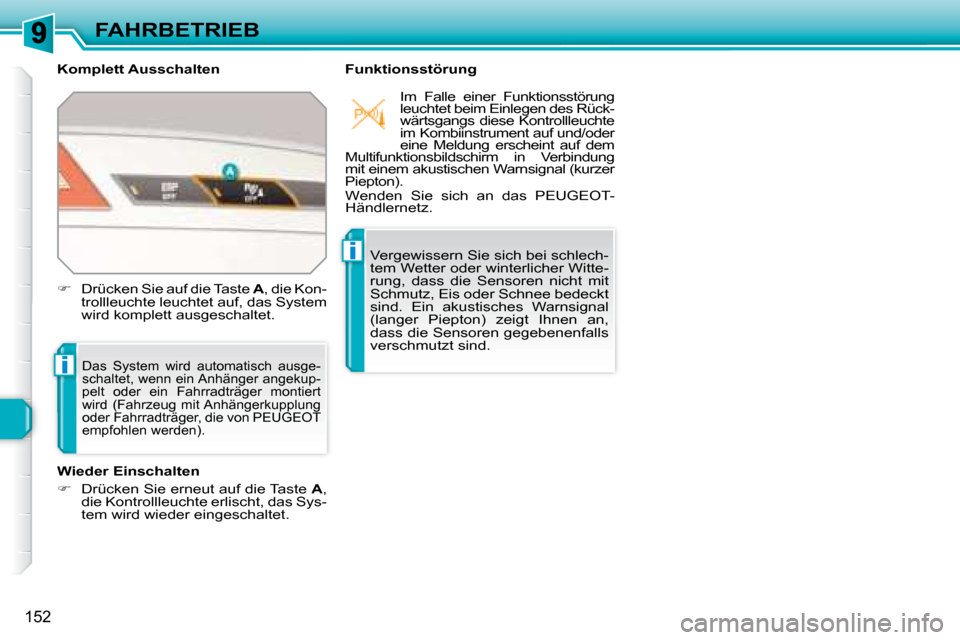

FAHRBETRIEB
Komplett Ausschalten Funktionsstörung
Das System wird automatisch ausge-
schaltet, wenn ein Anhänger angekup-
pelt oder ein Fahrradträger montiert
wird (Fahrzeug mit Anhängerkupplung
oder Fahrradträger, die von PEUGEOT
empfohlen werden).
Wieder Einschalten

 Drücken Sie erneut auf die Taste A ,
die Kontrollleuchte erlischt, das Sys-
tem wird wieder eingeschaltet.


Drücken Sie auf die Taste A , die Kon-
trollleuchte leuchtet auf, das System
wird komplett ausgeschaltet.
Vergewissern Sie sich bei schlech-
tem Wetter oder winterlicher Witte-
rung, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt
sind. Ein akustisches Warnsignal
(langer Piepton) zeigt Ihnen an,
dass die Sensoren gegebenenfalls
verschmutzt sind. Im Falle einer Funktionsstörung
leuchtet beim Einlegen des Rück-
wärtsgangs diese Kontrollleuchte
im Kombiinstrument auf und/oder
eine Meldung erscheint auf dem
Multifunktionsbildschirm in Verbindung
mit einem akustischen Warnsignal (kurzer
Piepton).
Wenden Sie sich an das PEUGEOT-
Händlernetz.

10
i
154

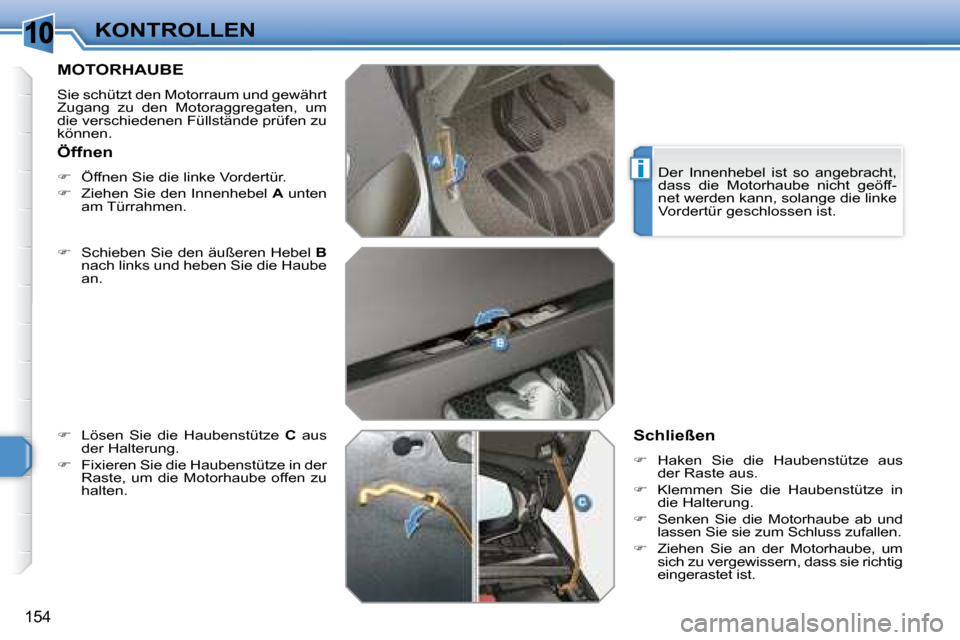

KONTROLLEN
MOTORHAUBE
Sie schützt den Motorraum und gewährt
Zugang zu den Motoraggregaten, um
die verschiedenen Füllstände prüfen zu
können.

 Schieben Sie den äußeren Hebel B
nach links und heben Sie die Haube
an.

 Lösen Sie die Haubenstütze C aus
der Halterung.

 Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten. Schließen

 Haken Sie die Haubenstütze aus
der Raste aus.

 Klemmen Sie die Haubenstütze in
die Halterung.

 Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.

 Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie richtig
eingerastet ist.
Öffnen

 Öffnen Sie die linke Vordertür.

 Ziehen Sie den Innenhebel A unten
am Türrahmen. Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.

10
ii
155

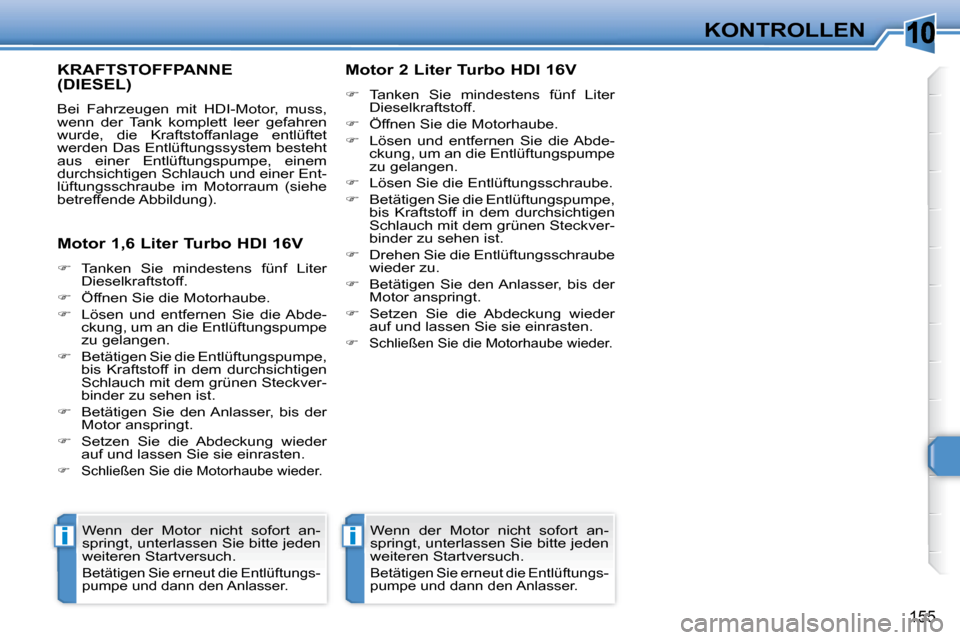

KONTROLLEN
KRAFTSTOFFPANNE(DIESEL)
Bei Fahrzeugen mit HDI-Motor, muss,
wenn der Tank komplett leer gefahren
wurde, die Kraftstoffanlage entlüftet
werden Das Entlüftungssystem besteht
aus einer Entlüftungspumpe, einem
durchsichtigen Schlauch und einer Ent-
lüftungsschraube im Motorraum (siehe
betreffende Abbildung).
Motor 1,6 Liter Turbo HDI 16V

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsichtigen
Schlauch mit dem grünen Steckver-
binder zu sehen ist.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Motor 2 Liter Turbo HDI 16V

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.

 Lösen Sie die Entlüftungsschraube.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsichtigen
Schlauch mit dem grünen Steckver-
binder zu sehen ist.

 Drehen Sie die Entlüftungsschraube
wieder zu.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die Entlüftungs-
pumpe und dann den Anlasser.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die Entlüftungs-
pumpe und dann den Anlasser.

10
156
KONTROLLEN
BENZINMOTOREN
Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.

1. Behälter für Servolenkung

2. Behälter für Scheiben- und
Scheinwerferwaschanlage

3. Behälter für Kühlfl üssigkeit
4. Behälter für Bremsfl üssigkeit

5. Batterie

6. Sicherungskasten
7. Luftfi lter *

8. Ölmessstab

9. Öleinfüllöffnung
* Je nach Motorversion
