2008 Peugeot 308 SW BL Betriebsanleitung (in German)

i
i
!i

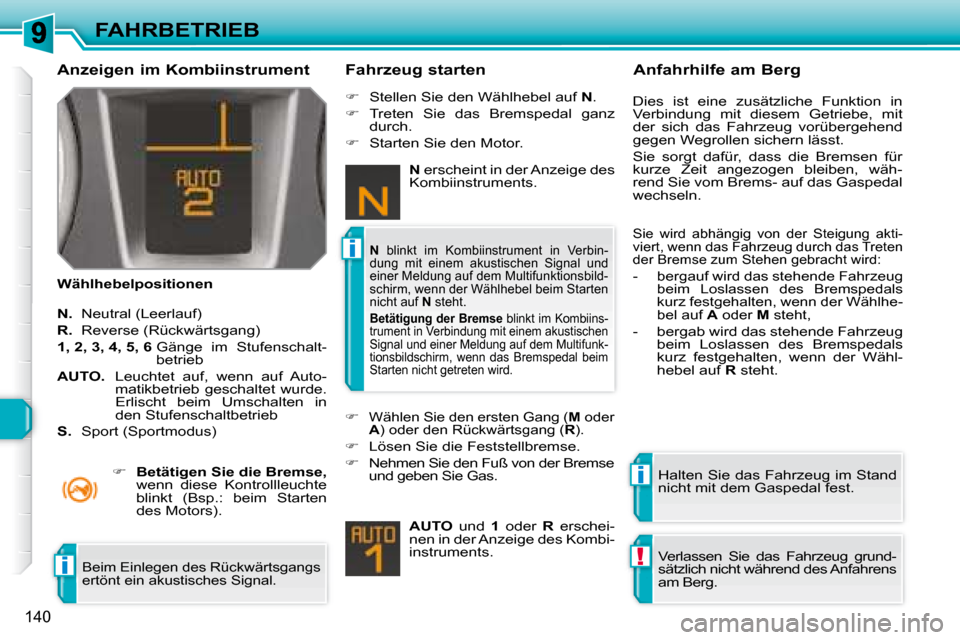

140
FAHRBETRIEB
Anzeigen im Kombiinstrument
Wählhebelpositionen Fahrzeug starten

N. Neutral (Leerlauf)

R. Reverse (Rückwärtsgang)

1, 2, 3, 4, 5, 6 Gänge im Stufenschalt-
betrieb

AUTO. Leuchtet auf, wenn auf Auto-
matikbetrieb geschaltet wurde.
Erlischt beim Umschalten in
den Stufenschaltbetrieb

S. Sport (Sportmodus)

 Betätigen Sie die Bremse
,
wenn diese Kontrollleuchte
blinkt (Bsp.: beim Starten
des Motors).
 Stellen Sie den Wählhebel auf N .

 Treten Sie das Bremspedal ganz
durch.

 Starten Sie den Motor.


Wählen Sie den ersten Gang ( M oder

A ) oder den Rückwärtsgang ( R ).

 Lösen Sie die Feststellbremse.

 Nehmen Sie den Fuß von der Bremse
und geben Sie Gas.

AUTO und 1 oder R erschei-
nen in der Anzeige des Kombi-
instruments. Halten Sie das Fahrzeug im Stand
nicht mit dem Gaspedal fest.

N blinkt im Kombiinstrument in Verbin-
dung mit einem akustischen Signal und
einer Meldung auf dem Multifunktionsbild-
schirm, wenn der Wählhebel beim Starten
nicht auf N steht.

Betätigung der Bremse blinkt im Kombiins-
trument in Verbindung mit einem akustischen
Signal und einer Meldung auf dem Multifunk-
tionsbildschirm, wenn das Bremspedal beim
Starten nicht getreten wird.
Anfahrhilfe am Berg
Dies ist eine zusätzliche Funktion in
Verbindung mit diesem Getriebe, mit
der sich das Fahrzeug vorübergehend
gegen Wegrollen sichern lässt.
Sie sorgt dafür, dass die Bremsen für
kurze Zeit angezogen bleiben, wäh-
rend Sie vom Brems- auf das Gaspedal
wechseln.
Verlassen Sie das Fahrzeug grund-
sätzlich nicht während des Anfahrens
am Berg.
Sie wird abhängig von der Steigung akti-
viert, wenn das Fahrzeug durch das Treten
der Bremse zum Stehen gebracht wird:
- bergauf wird das stehende Fahrzeug
beim Loslassen des Bremspedals
kurz festgehalten, wenn der Wählhe-
bel auf A oder M steht
,
- bergab wird das stehende Fahrzeug beim Loslassen des Bremspedals
kurz festgehalten, wenn der Wähl-
hebel auf R steht.
Beim Einlegen des Rückwärtsgangs
ertönt ein akustisches Signal.

N erscheint in der Anzeige des
Kombiinstruments.

i
!i

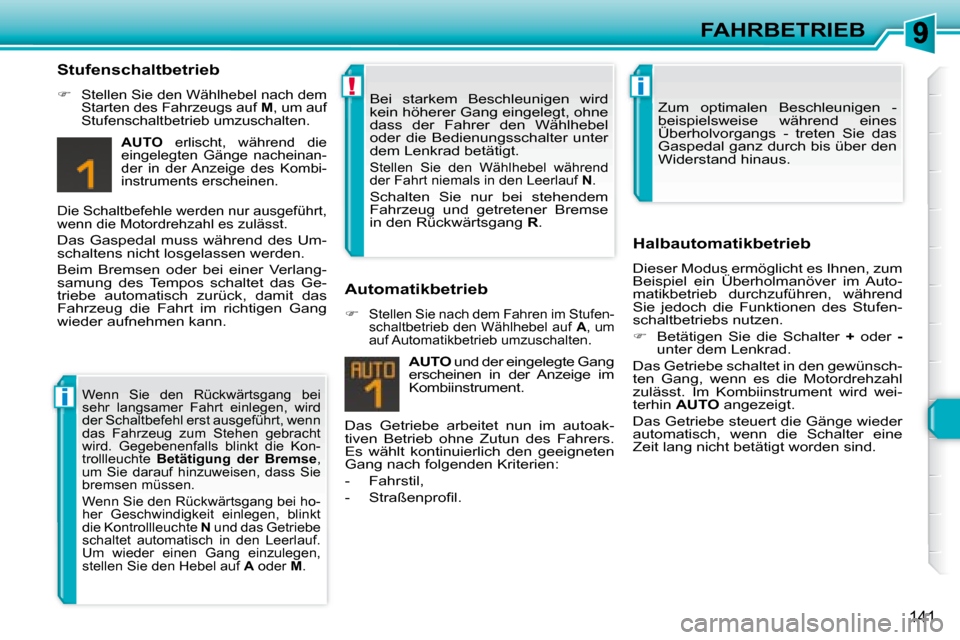

141
FAHRBETRIEB
Stufenschaltbetrieb


Stellen Sie den Wählhebel nach dem
Starten des Fahrzeugs auf M , um auf
Stufenschaltbetrieb umzuschalten.

AUTO erlischt, während die
eingelegten Gänge nacheinan-
der in der Anzeige des Kombi-
instruments erscheinen.
Die Schaltbefehle werden nur ausgeführt,
wenn die Motordrehzahl es zulässt.
Das Gaspedal muss während des Um-
schaltens nicht losgelassen werden.
Beim Bremsen oder bei einer Verlang-
samung des Tempos schaltet das Ge-
triebe automatisch zurück, damit das
Fahrzeug die Fahrt im richtigen Gang
wieder aufnehmen kann.
Das Getriebe arbeitet nun im autoak-
tiven Betrieb ohne Zutun des Fahrers.
Es wählt kontinuierlich den geeigneten
Gang nach folgenden Kriterien:
- Fahrstil,
- Straßenprofi l.
AUTO und der eingelegte Gang
erscheinen in der Anzeige im
Kombiinstrument.
Automatikbetrieb


Stellen Sie nach dem Fahren im Stufen-
schaltbetrieb den Wählhebel auf A , um
auf Automatikbetrieb umzuschalten
. Halbautomatikbetrieb
Dieser Modus ermöglicht es Ihnen, zum
Beispiel ein Überholmanöver im Auto-
matikbetrieb durchzuführen, während
Sie jedoch die Funktionen des Stufen-
schaltbetriebs nutzen.

 Betätigen Sie die Schalter + oder -
unter dem Lenkrad.
Das Getriebe schaltet in den gewünsch-
ten Gang, wenn es die Motordrehzahl
zulässt. Im Kombiinstrument wird wei-
terhin AUTO angezeigt.
Das Getriebe steuert die Gänge wieder
automatisch, wenn die Schalter eine
Zeit lang nicht betätigt worden sind.
Wenn Sie den Rückwärtsgang bei
sehr langsamer Fahrt einlegen, wird
der Schaltbefehl erst ausgeführt, wenn
das Fahrzeug zum Stehen gebracht
wird. Gegebenenfalls blinkt die Kon-
trollleuchte Betätigung der Bremse ,
um Sie darauf hinzuweisen, dass Sie
bremsen müssen.
Wenn Sie den Rückwärtsgang bei ho-
her Geschwindigkeit einlegen, blinkt
die Kontrollleuchte N und das Getriebe
schaltet automatisch in den Leerlauf.
Um wieder einen Gang einzulegen,
stellen Sie den Hebel auf A oder M .
Bei starkem Beschleunigen wird
kein höherer Gang eingelegt, ohne
dass der Fahrer den Wählhebel
oder die Bedienungsschalter unter
dem Lenkrad betätigt.
Stellen Sie den Wählhebel während
der Fahrt niemals in den Leerlauf N .
Schalten Sie nur bei stehendem
Fahrzeug und getretener Bremse
in den Rückwärtsgang R . Zum optimalen Beschleunigen -
beispielsweise während eines
Überholvorgangs - treten Sie das
Gaspedal ganz durch bis über den
Widerstand hinaus.

!!
i

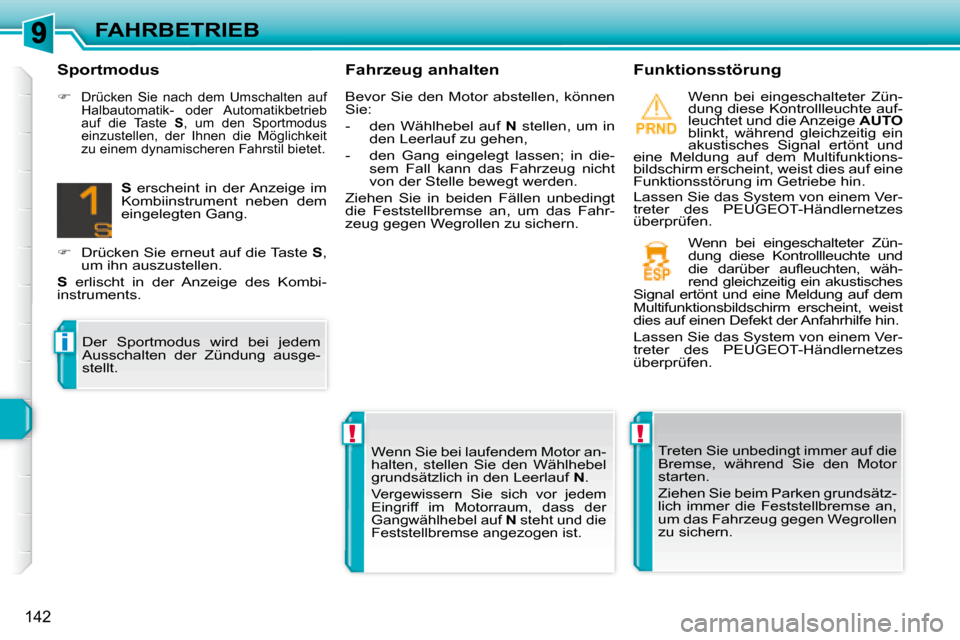

142
FAHRBETRIEB Fahrzeug anhalten Funktionsstörung Wenn bei eingeschalteter Zün-
dung diese Kontrollleuchte auf-
leuchtet und die Anzeige AUTO
blinkt, während gleichzeitig ein
akustisches Signal ertönt und
eine Meldung auf dem Multifunktions-
bildschirm erscheint, weist dies auf eine
Funktionsstörung im Getriebe hin.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.
Treten Sie unbedingt immer auf die
Bremse, während Sie den Motor
starten.
Ziehen Sie beim Parken grundsätz-
lich immer die Feststellbremse an,
um das Fahrzeug gegen Wegrollen
zu sichern.
Wenn Sie bei laufendem Motor an-
halten, stellen Sie den Wählhebel
grundsätzlich in den Leerlauf
N .
Vergewissern Sie sich vor jedem
Eingriff im Motorraum, dass der
Gangwählhebel auf N steht und die
Feststellbremse angezogen ist.
Wenn bei eingeschalteter Zün-
dung diese Kontrollleuchte und
die darüber aufl euchten, wäh-
rend gleichzeitig ein akustisches
Signal ertönt und eine Meldung auf dem
Multifunktionsbildschirm erscheint, weist
dies auf einen Defekt der Anfahrhilfe hin.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.
Sportmodus


Drücken Sie nach dem Umschalten auf
Halbautomatik- oder Automatikbetrieb
auf die Taste S , um den Sportmodus
einzustellen, der Ihnen die Möglichkeit
zu einem dynamischeren Fahrstil bietet.


S erscheint in der Anzeige im
Kombiinstrument neben dem
eingelegten Gang.

 Drücken Sie erneut auf die Taste S ,
um ihn auszustellen.

S erlischt in der Anzeige des Kombi-
instruments.
Der Sportmodus wird bei jedem
Ausschalten der Zündung ausge-
stellt. Bevor Sie den Motor abstellen, können
Sie:
- den Wählhebel auf
N stellen, um in
den Leerlauf zu gehen,
- den Gang eingelegt lassen; in die- sem Fall kann das Fahrzeug nicht
von der Stelle bewegt werden.
Ziehen Sie in beiden Fällen unbedingt
die Feststellbremse an, um das Fahr-
zeug gegen Wegrollen zu sichern.

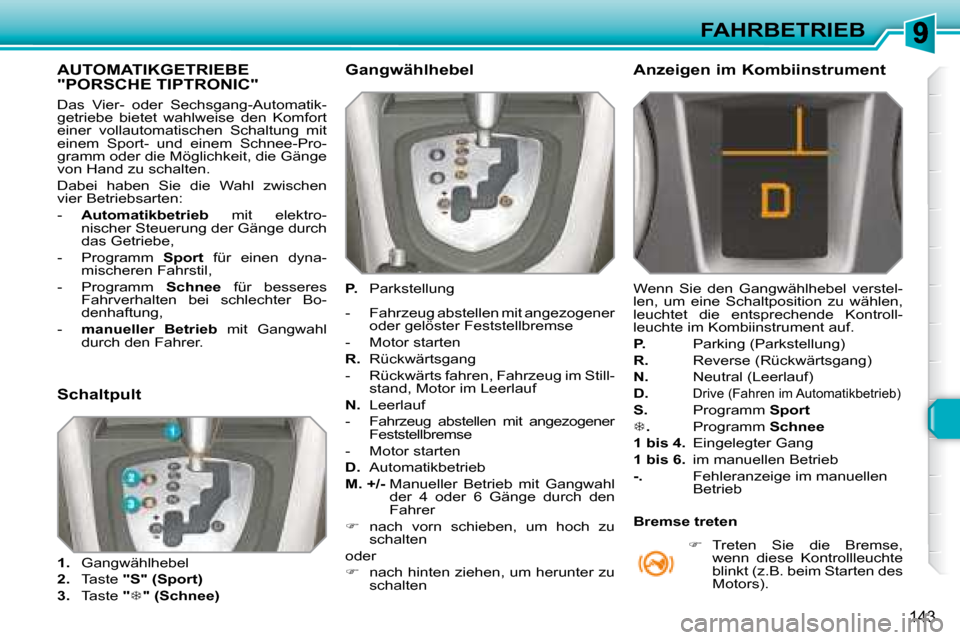

143
FAHRBETRIEB
AUTOMATIKGETRIEBE "PORSCHE TIPTRONIC"
Das Vier- oder Sechsgang-Automatik-
getriebe bietet wahlweise den Komfort
einer vollautomatischen Schaltung mit
einem Sport- und einem Schnee-Pro-
gramm oder die Möglichkeit, die Gänge
von Hand zu schalten.
Dabei haben Sie die Wahl zwischen
vier Betriebsarten:
- Automatikbetrieb mit elektro-
nischer Steuerung der Gänge durch
das Getriebe,
- Programm Sport für einen dyna-
mischeren Fahrstil,
- Programm Schnee für besseres
Fahrverhalten bei schlechter Bo-
denhaftung,
- manueller Betrieb mit Gangwahl
durch den Fahrer. Gangwählhebel


P. Parkstellung
- Fahrzeug abstellen mit angezogener oder gelöster Feststellbremse
- Motor starten

R. Rückwärtsgang
- Rückwärts fahren, Fahrzeug im Still- stand, Motor im Leerlauf

N. Leerlauf
- Fahrzeug abstellen mit angezogener Feststellbremse
- Motor starten

D. Automatikbetrieb

M. +/- Manueller Betrieb mit Gangwahl
der 4 oder 6 Gänge durch den
Fahrer

 nach vorn schieben, um hoch zu
schalten
oder

 nach hinten ziehen, um herunter zu
schalten Anzeigen im Kombiinstrument
Wenn Sie den Gangwählhebel verstel-
len, um eine Schaltposition zu wählen,
leuchtet die entsprechende Kontroll-
leuchte im Kombiinstrument auf.

P. Parking (Parkstellung)

R. Reverse (Rückwärtsgang)

N. Neutral (Leerlauf)

D.
Drive (Fahren im Automatikbetrieb)

S. Programm Sport


. Programm Schnee

1 bis 4. Eingelegter Gang

1 bis 6. im manuellen Betrieb

-. Fehleranzeige im manuellen
Betrieb

 Treten Sie die Bremse,
wenn diese Kontrollleuchte
blinkt (z.B. beim Starten des
Motors).
Schaltpult

1. Gangwählhebel

2. Taste "S"
(Sport)

3. Taste "  "
(Schnee) Bremse treten

!
!
i

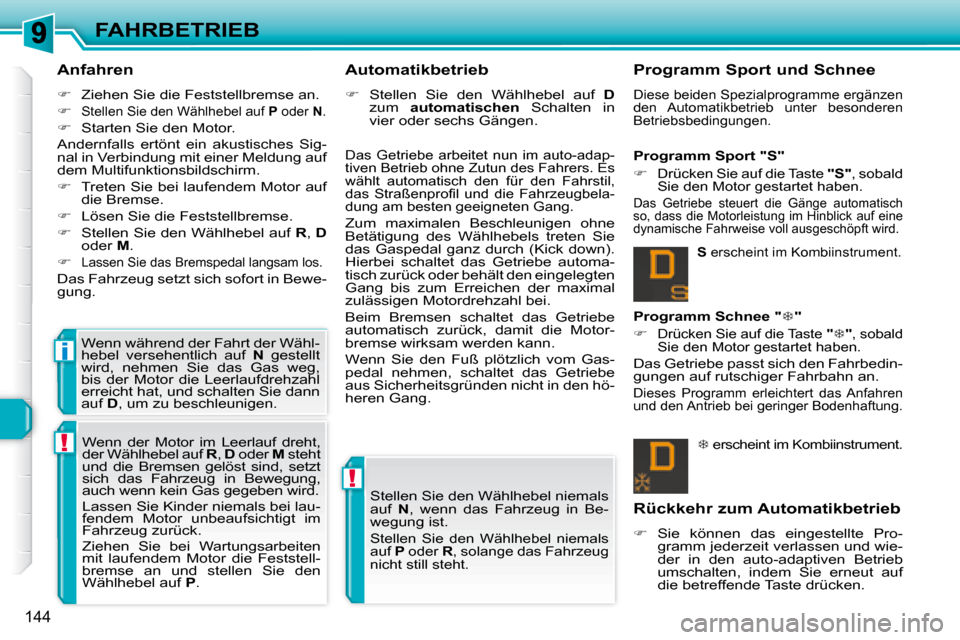

144
FAHRBETRIEB
Anfahren

 Ziehen Sie die Feststellbremse an.


Stellen Sie den Wählhebel auf P oder N .

 Starten Sie den Motor.
Andernfalls ertönt ein akustisches Sig-
nal in Verbindung mit einer Meldung auf
dem Multifunktionsbildschirm.

 Treten Sie bei laufendem Motor auf
die Bremse.

 Lösen Sie die Feststellbremse.

 Stellen Sie den Wählhebel auf R , D
oder M .


Lassen Sie das Bremspedal langsam los.
Das Fahrzeug setzt sich sofort in Bewe-
gung.
Wenn während der Fahrt der Wähl-
hebel versehentlich auf N gestellt
wird, nehmen Sie das Gas weg,
bis der Motor die Leerlaufdrehzahl
erreicht hat, und schalten Sie dann
auf D , um zu beschleunigen.
Das Getriebe arbeitet nun im auto-adap-
tiven Betrieb ohne Zutun des Fahrers. Es
wählt automatisch den für den Fahrstil,
das Straßenprofi l und die Fahrzeugbela-
dung am besten geeigneten Gang.
Zum maximalen Beschleunigen ohne
Betätigung des Wählhebels treten Sie
das Gaspedal ganz durch (Kick down).
Hierbei schaltet das Getriebe automa-
tisch zurück oder behält den eingelegten
Gang bis zum Erreichen der maximal
zulässigen Motordrehzahl bei.
Beim Bremsen schaltet das Getriebe
automatisch zurück, damit die Motor-
bremse wirksam werden kann.
Wenn Sie den Fuß plötzlich vom Gas-
pedal nehmen, schaltet das Getriebe
aus Sicherheitsgründen nicht in den hö-
heren Gang.
Automatikbetrieb

 Stellen Sie den Wählhebel auf D
zum automatischen Schalten in
vier oder sechs Gängen.

 erscheint im Kombiinstrument.
Programm Schnee "  "


Drücken Sie auf die Taste "
 ", sobald
Sie den Motor gestartet haben.

Das Getriebe passt sich den Fahrbedin-
gungen auf rutschiger Fahrbahn an.
Dieses Programm erleichtert das Anfahren
und den Antrieb bei geringer Bodenhaftung.

S erscheint im Kombiinstrument.
Programm Sport "S"


Drücken Sie auf die Taste "S" , sobald
Sie den Motor gestartet haben.
Das Getriebe steuert die Gänge automatisch
so, dass die Motorleistung im Hinblick auf eine
dynamische Fahrweise voll ausgeschöpft wird.
Stellen Sie den Wählhebel niemals
auf N , wenn das Fahrzeug in Be-
wegung ist.
Stellen Sie den Wählhebel niemals
auf P oder R , solange das Fahrzeug
nicht still steht.
Wenn der Motor im Leerlauf dreht,
der Wählhebel auf R , D oder M steht
und die Bremsen gelöst sind, setzt
sich das Fahrzeug in Bewegung,
auch wenn kein Gas gegeben wird.
Lassen Sie Kinder niemals bei lau-
fendem Motor unbeaufsichtigt im
Fahrzeug zurück.
Ziehen Sie bei Wartungsarbeiten
mit laufendem Motor die Feststell-
bremse an und stellen Sie den
Wählhebel auf P . Programm Sport und Schnee
Diese beiden Spezialprogramme ergänzen
den Automatikbetrieb unter besonderen
Betriebsbedingungen.
Rückkehr zum Automatikbetrieb

 Sie können das eingestellte Pro-
gramm jederzeit verlassen und wie-
der in den auto-adaptiven Betrieb
umschalten, indem Sie erneut auf
die betreffende Taste drücken.

!i
145
FAHRBETRIEB
Fahrzeug anhalten
Bevor Sie den Motor abstellen, können
Sie den Wählhebel auf P oder N stellen,
um in den Leerlauf zu gehen.
Ziehen Sie in beiden Fällen die Fest-
stellbremse an, um das Fahrzeug gegen
Wegrollen zu sichern.
Funktionsstörung
Wenn bei eingeschalteter Zün-
dung diese Kontrollleuchte in
Verbindung mit einem akusti-
schen Signal und einer Meldung
auf dem Multifunktionsbildschirm auf-
leuchtet, liegt eine Funktionsstörung im
Getriebe vor.
In diesem Fall schaltet das Getriebe auf Not-
betrieb und bleibt im dritten Gang blockiert.
Beim Schalten von P nach R und von N nach

R spüren Sie gegebenenfalls einen starken
Ruck, durch den das Getriebe jedoch nicht
in Mitleidenschaft gezogen wird.
Fahren Sie nicht schneller als 100 km/h unter
Beachtung der örtlichen Verkehrsvorschriften.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Wenn bei einem Batteriedefekt der
Hebel auf P steht, lässt er sich nicht
in eine andere Position stellen.
Versuchen Sie auf keinen Fall, den
Hebel mit Gewalt zu verstellen.
Das Getriebe könnte dadurch be-
schädigt werden.

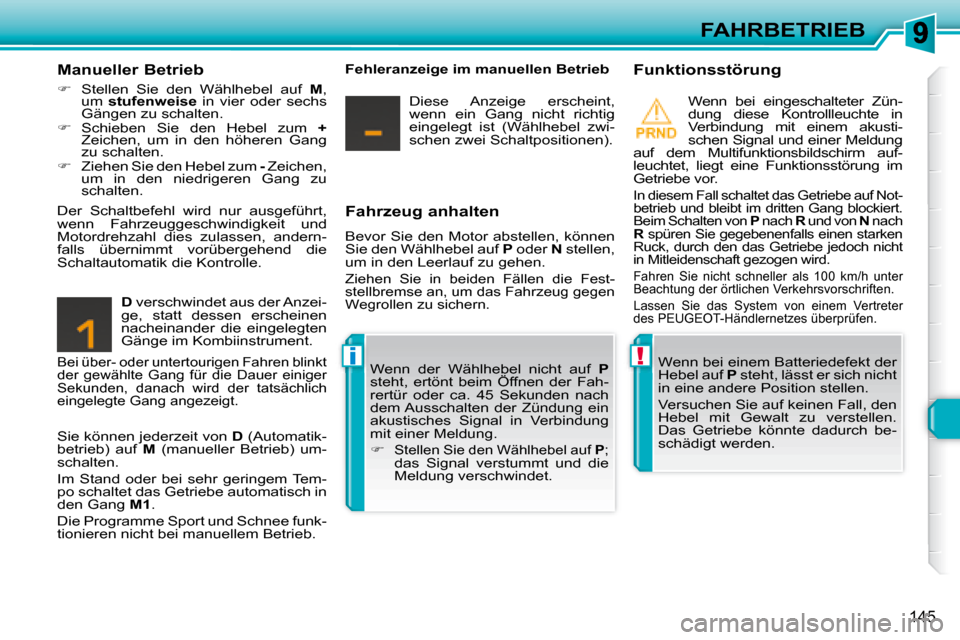

Manueller Betrieb

 Stellen Sie den Wählhebel auf M ,
um stufenweise in vier oder sechs
Gängen zu schalten.

 Schieben Sie den Hebel zum +
Zeichen, um in den höheren Gang
zu schalten.

 Ziehen Sie den Hebel zum - Zeichen,
um in den niedrigeren Gang zu
schalten.

D verschwindet aus der Anzei-
ge, statt dessen erscheinen
nacheinander die eingelegten
Gänge im Kombiinstrument. Bei über- oder untertourigen Fahren blinkt
der gewählte Gang für die Dauer einiger
Sekunden, danach wird der tatsächlich
eingelegte Gang angezeigt. Wenn der Wählhebel nicht auf P
steht, ertönt beim Öffnen der Fah-
rertür oder ca. 45 Sekunden nach
dem Ausschalten der Zündung ein
akustisches Signal in Verbindung
mit einer Meldung.


Stellen Sie den Wählhebel auf P ;
das Signal verstummt und die
Meldung verschwindet.
Der Schaltbefehl wird nur ausgeführt,
wenn Fahrzeuggeschwindigkeit und
Motordrehzahl dies zulassen, andern-
falls übernimmt vorübergehend die
Schaltautomatik die Kontrolle. Fehleranzeige im manuellen Betrieb
Diese Anzeige erscheint,
wenn ein Gang nicht richtig
eingelegt ist (Wählhebel zwi-
schen zwei Schaltpositionen).
Sie können jederzeit von D (Automatik-
betrieb) auf M (manueller Betrieb) um-
schalten.
Im Stand oder bei sehr geringem Tem-
po schaltet das Getriebe automatisch in
den Gang M1 .
Die Programme Sport und Schnee funk-
tionieren nicht bei manuellem Betrieb.

i
146
FAHRBETRIEB

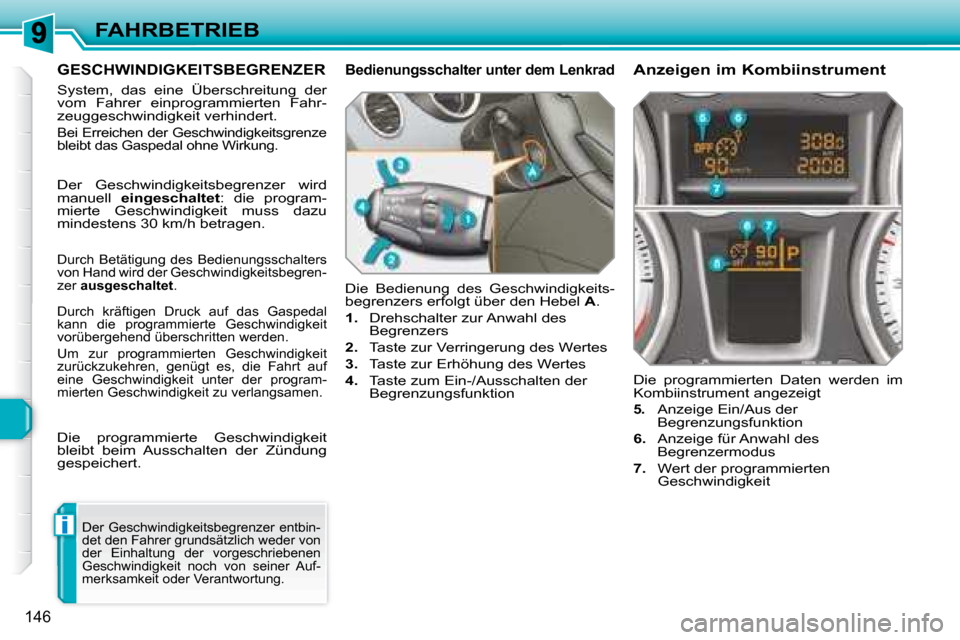

GESCHWINDIGKEITSBEGRENZER
System, das eine Überschreitung der
vom Fahrer einprogrammierten Fahr-
zeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeitsgrenze
bleibt das Gaspedal ohne Wirkung.
Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel A .

1. Drehschalter zur Anwahl des
Begrenzers

2. Taste zur Verringerung des Wertes

3. Taste zur Erhöhung des Wertes

4. Taste zum Ein-/Ausschalten der
Begrenzungsfunktion Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Ein/Aus der
Begrenzungsfunktion

6. Anzeige für Anwahl des
Begrenzermodus

7. Wert der programmierten
Geschwindigkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsbegrenzer entbin-
det den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung.
Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet : die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungsschalters
von Hand wird der Geschwindigkeitsbegren-
zer ausgeschaltet .
Durch kräftigen Druck auf das Gaspedal
kann die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, die Fahrt auf
eine Geschwindigkeit unter der program-
mierten Geschwindigkeit zu verlangsamen.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.

!
FAHRBETRIEB
Bei starkem Gefälle oder starkem
Beschleunigen kann der Geschwin-
digkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des Pedal-
werks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Tep- pichschoner übereinander.

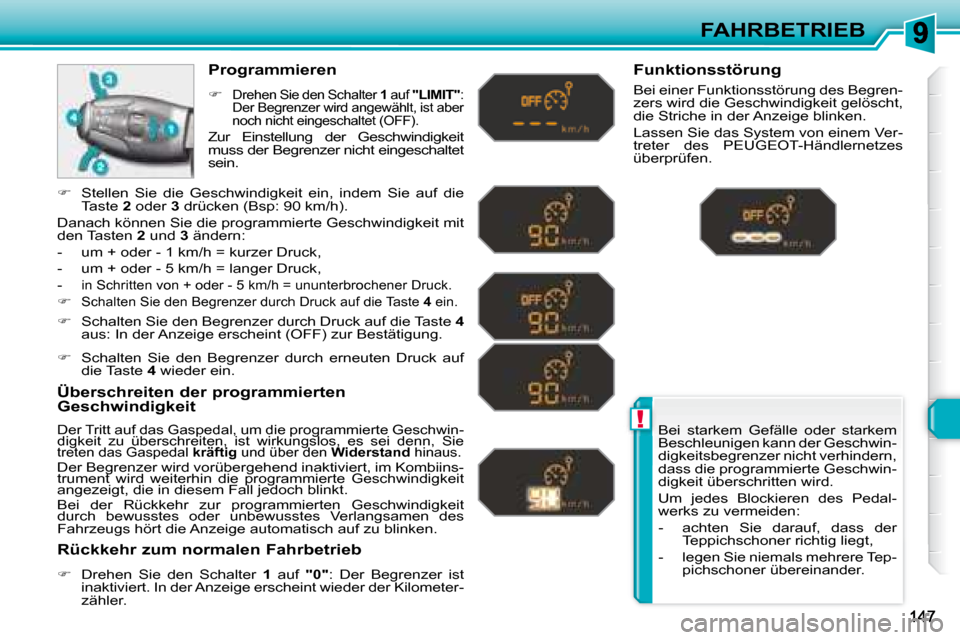

Programmieren


Drehen Sie den Schalter 1 auf "LIMIT" :
Der Begrenzer wird angewählt, ist aber
noch nicht eingeschaltet (OFF).
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht eingeschaltet
sein.
Überschreiten der programmierten
Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte Geschwin-
digkeit zu überschreiten, ist wirkungslos, es sei denn, Sie
treten das Gaspedal kräftig und über den Widerstand hinaus. Der Begrenzer wird vorübergehend inaktiviert, im Kombiins-
trument wird weiterhin die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.

Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Begrenzer ist
inaktiviert. In der Anzeige erscheint wieder der Kilometer-zähler. Funktionsstörung
Bei einer Funktionsstörung des Begren-
zers wird die Geschwindigkeit gelöscht,
die Striche in der Anzeige blinken.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4 wieder ein.

 Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2 oder 3 drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
-
in Schritten von + oder - 5 km/h = ununterbrochener Druck.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4 ein.
