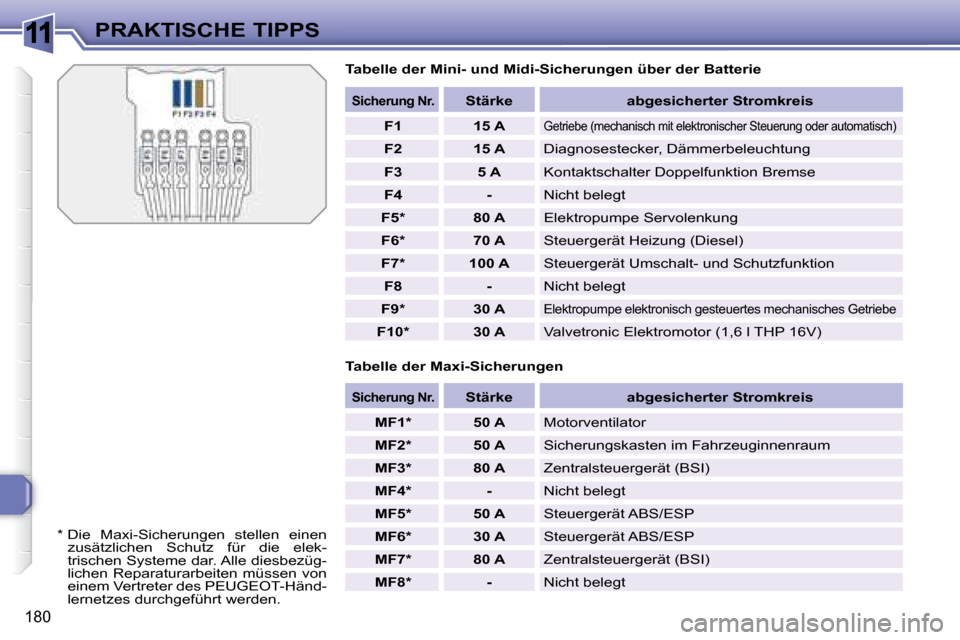

PRAKTISCHE TIPPS Tabelle der Mini- und Midi-Sicherungen über der Batterie
Tabelle der Maxi-Sicherungen

Sicherung Nr.
Stärke abgesicherter Stromkreis

F1 15 A
Getriebe (mechanisch mit elektronischer Steuerung oder automatisch)

F2 15 A Diagnosestecker, Dämmerbeleuchtung

F3 5 A Kontaktschalter Doppelfunktion Bremse

F4 - Nicht belegt

F5 * 80 A Elektropumpe Servolenkung

F6 * 70 A Steuergerät Heizung (Diesel)

F7 * 100 A Steuergerät Umschalt- und Schutzfunktion

F8 - Nicht belegt

F9 * 30 A
Elektropumpe elektronisch gesteuertes mechanisches Getriebe

F10 * 30 A Valvetronic Elektromotor (1,6 l THP 16V)

Sicherung Nr.
Stärke abgesicherter Stromkreis

MF1 * 50 A Motorventilator

MF2 * 50 A Sicherungskasten im Fahrzeuginnenraum

MF3 * 80 A Zentralsteuergerät (BSI)

MF4 * - Nicht belegt

MF5 * 50 A Steuergerät ABS/ESP

MF6 * 30 A Steuergerät ABS/ESP

MF7 * 80 A Zentralsteuergerät (BSI)

MF8 * - Nicht belegt
* Die Maxi-Sicherungen stellen einen
zusätzlichen Schutz für die elek-
trischen Systeme dar. Alle diesbezüg-
lichen Reparaturarbeiten müssen von
einem Vertreter des PEUGEOT -Händ-
lernetzes durchgeführt werden.

11
181
PRAKTISCHE TIPPS
BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie
Zugang zur Batterie Starten mit einer Fremdbatterie

 Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batterie

A und dann an den (+) Pol der Hilfs-
batterie B an.

 Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B an.
 Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an einen Masse-
punkt C des zu startenden Fahrzeugs an.

 Betätigen sie den Anlasser und lassen
Sie den Motor laufen.

 Warten Sie, bis der Motor gleichmäßig
im Leerlauf dreht, und klemmen Sie
die Kabel ab.
Die Batterie befi ndet sich im Motor-
raum.
Um an die Batterie zu gelangen:

 öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen

 stellen Sie die Haubenstütze fest,
 ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen,

 haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
heraus zu nehmen.

11
!
!
i
182

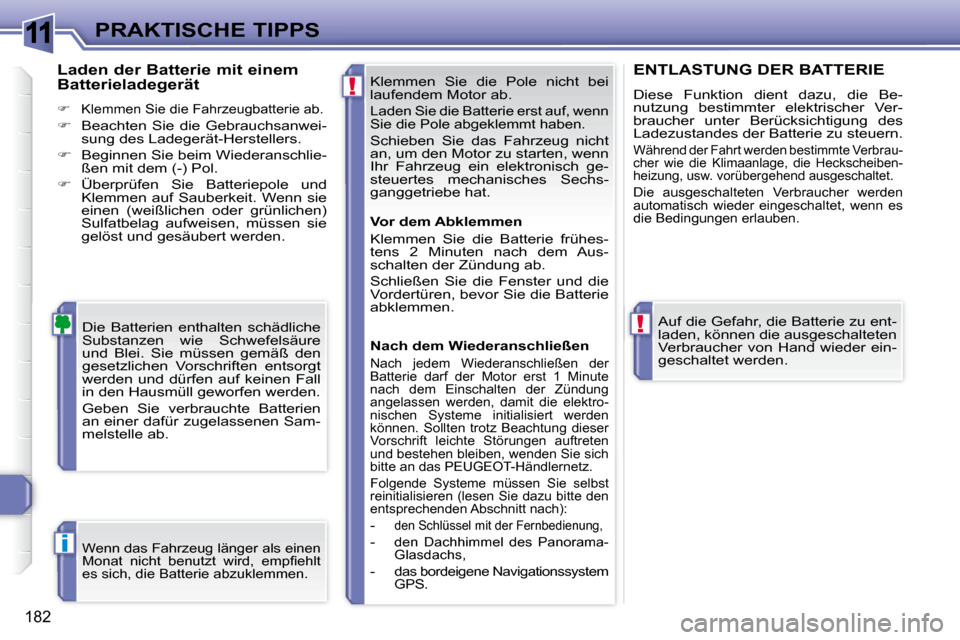

PRAKTISCHE TIPPS Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht
an, um den Motor zu starten, wenn
Ihr Fahrzeug ein elektronisch ge-
steuertes mechanisches Sechs-
ganggetriebe hat.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Laden der Batterie mit einem
Batterieladegerät

 Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu ent-
laden, können die ausgeschalteten
Verbraucher von Hand wieder ein-
geschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Be-
nutzung bestimmter elektrischer Ver-
braucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahrt werden bestimmte Verbrau-
cher wie die Klimaanlage, die Heckscheiben-
heizung, usw. vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es
die Bedingungen erlauben.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfi ehlt
es sich, die Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT -Händlernetz.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung,
- den Dachhimmel des Panorama-Glasdachs,
- das bordeigene Navigationssystem GPS.

11
!
!
i
182
PRAKTISCHE TIPPS Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht
an, um den Motor zu starten, wenn
Ihr Fahrzeug ein elektronisch ge-
steuertes mechanisches Sechs-
ganggetriebe hat.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Laden der Batterie mit einem
Batterieladegerät

 Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Auf die Gefahr, die Batterie zu ent-
laden, können die ausgeschalteten
Verbraucher von Hand wieder ein-
geschaltet werden.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Be-
nutzung bestimmter elektrischer Ver-
braucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahrt werden bestimmte Verbrau-
cher wie die Klimaanlage, die Heckscheiben-
heizung, usw. vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es
die Bedingungen erlauben.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfi ehlt
es sich, die Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT -Händlernetz.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung,
- den Dachhimmel des Panorama-Glasdachs,
- das bordeigene Navigationssystem GPS.

11
!
i
183
PRAKTISCHE TIPPS
Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Absatz).
Wenn Sie gerade ein Gespräch
führen:
- können Sie dieses mit der Frei- sprecheinrichtung des Autora-
dios RD4 noch 5 Minuten lang
fortsetzen,
- können Sie dieses beim Radi- otelefon GPS RT4 trotzdem zu
Ende führen.
ENERGIESPARMODUS
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können
Sie elektrische Verbraucher wie Autora-
dio, Scheibenwischer, Abblendlicht, De-
ckenleuchten, usw. insgesamt noch für
die Dauer von maximal dreißig Minuten
benutzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.

 Um die Funktionen sofort wieder be-
nutzen zu können, starten Sie den
Motor und lassen Sie ihn kurze Zeit
laufen.
Die Zeit, die Ihnen in diesem Fall für
den Betrieb der Verbraucher zur Verfü-
gung steht, ist doppelt so lang wie die
Motorlaufzeit. Sie beträgt trotzdem im-
mer fünf bis maximal dreißig Minuten.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen
sind, wird der Wechsel in den Energiespar-
modus auf dem Multifunktionsbildschirm
angezeigt, die eingeschalteten Verbrau-
cher werden auf Bereitschaft geschaltet.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Anleitung zum Austausch eines
verschlissenen Scheibenwischerblatts
gegen ein neues ohne die Benutzung
von Werkzeug.
Wischerblatt vorn oder hinten
entfernen

 Heben Sie den entsprechenden Wi-
scherarm an.


Lösen Sie das Wischerblatt und ziehen
Sie es ab.
Wischerblatt vorn oder hinten
einsetzen

 Vergleichen Sie vorn die Größe der
Wischerblätter. Das kürzere Blatt
muss auf der rechten Fahrzeugseite
montiert werden.

 Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

 Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Vor dem Entfernen eines
Wischerblatts vorn

 Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung
den Scheibenwischerschalter, um
die Wischer in die Mitte der Wind-
schutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorn

 Schalten Sie die Zündung ein.
 Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer wieder
in die Ausgangsposition zu bringen.

11
!i
184
PRAKTISCHE TIPPS

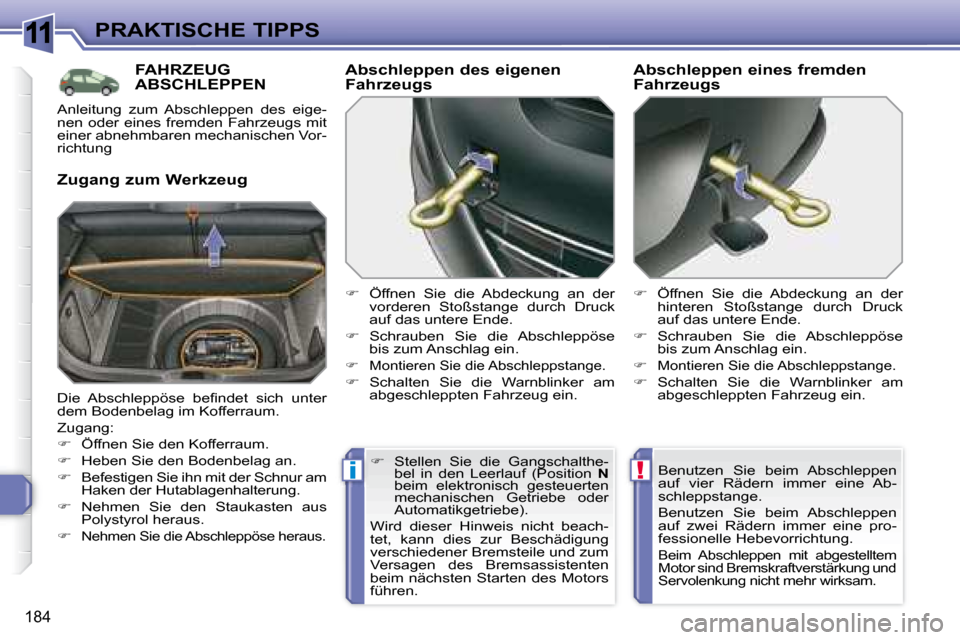

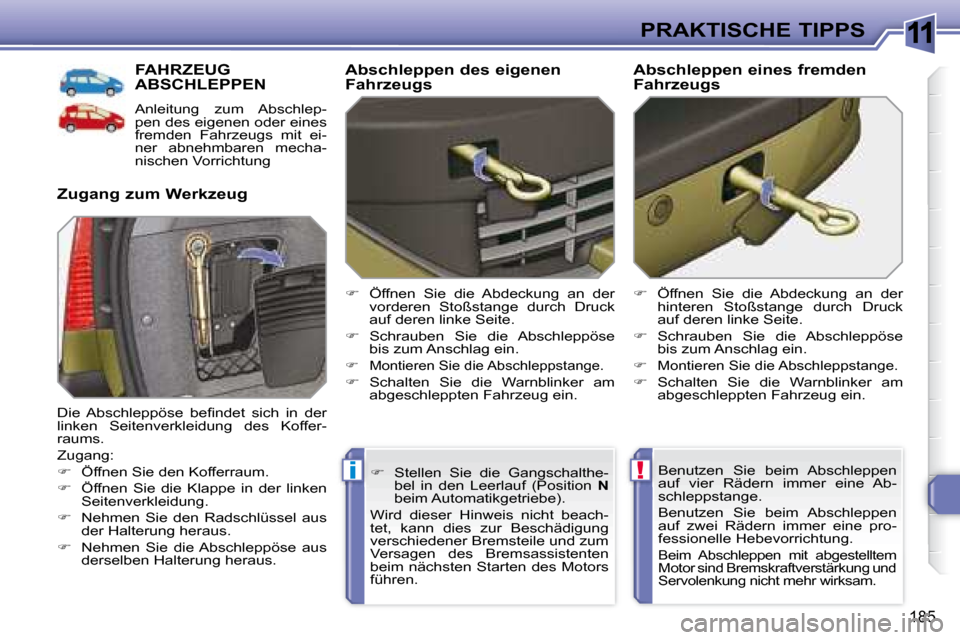

FAHRZEUG ABSCHLEPPEN
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs

 Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:

 Öffnen Sie den Kofferraum.

 Heben Sie den Bodenbelag an.

 Befestigen Sie ihn mit der Schnur am
Haken der Hutablagenhalterung.

 Nehmen Sie den Staukasten aus
Polystyrol heraus.


Nehmen Sie die Abschleppöse heraus.
Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.

 Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N
beim elektronisch gesteuerten
mechanischen Getriebe oder
Automatikgetriebe).
Wird dieser Hinweis nicht beach-
tet, kann dies zur Beschädigung
verschiedener Bremsteile und zum
Versagen des Bremsassistenten
beim nächsten Starten des Motors
führen.
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung

11
!i
185
PRAKTISCHE TIPPS
FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschlep-
pen des eigenen oder eines
fremden Fahrzeugs mit ei-
ner abnehmbaren mecha-
nischen Vorrichtung
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs

 Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf deren linke Seite.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf deren linke Seite.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich in der
linken Seitenverkleidung des Koffer-
raums.
Zugang:

 Öffnen Sie den Kofferraum.

 Öffnen Sie die Klappe in der linken
Seitenverkleidung.

 Nehmen Sie den Radschlüssel aus
der Halterung heraus.

 Nehmen Sie die Abschleppöse aus
derselben Halterung heraus. Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.

 Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N
beim Automatikgetriebe).
Wird dieser Hinweis nicht beach-
tet, kann dies zur Beschädigung
verschiedener Bremsteile und zum
Versagen des Bremsassistenten
beim nächsten Starten des Motors
führen.

11
i
i

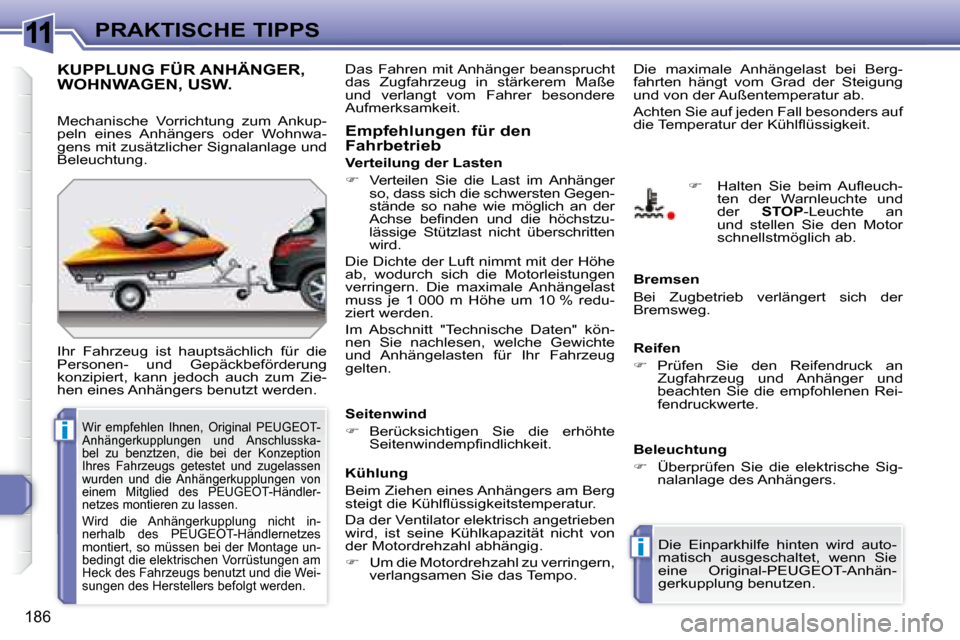

186
PRAKTISCHE TIPPS
KUPPLUNG FÜR ANHÄNGER, WOHNWAGEN, USW.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden. Empfehlungen für den
Fahrbetrieb
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.
Seitenwind

 Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.

 Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo. Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen

 Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen Rei-
fendruckwerte.
Beleuchtung

 Überprüfen Sie die elektrische Sig-
nalanlage des Anhängers.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original- PEUGEOT -Anhän-
gerkupplung benutzen.
 Halten Sie beim Aufl euch-
ten der Warnleuchte und
der STOP -Leuchte an
und stellen Sie den Motor
schnellstmöglich ab.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Verteilung der Lasten

 Verteilen Sie die Last im Anhänger
so, dass sich die schwersten Gegen-
stände so nahe wie möglich an der
Achse befi nden und die höchstzu-
lässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistungen
verringern. Die maximale Anhängelast
muss je 1 000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Wir empfehlen Ihnen, Original PEUGEOT -
Anhängerkupplungen und Anschlusska-
bel zu benztzen, die bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und die Anhängerkupplungen von
einem Mitglied des PEUGEOT -Händler-
netzes montieren zu lassen.
Wird die Anhängerkupplung nicht in-
nerhalb des PEUGEOT -Händlernetzes
montiert, so müssen bei der Montage un-
bedingt die elektrischen Vorrüstungen am
Heck des Fahrzeugs benutzt und die Wei-
sungen des Herstellers befolgt werden.
