2008 MAZDA MODEL RX 8 取扱説明書 (in Japanese)

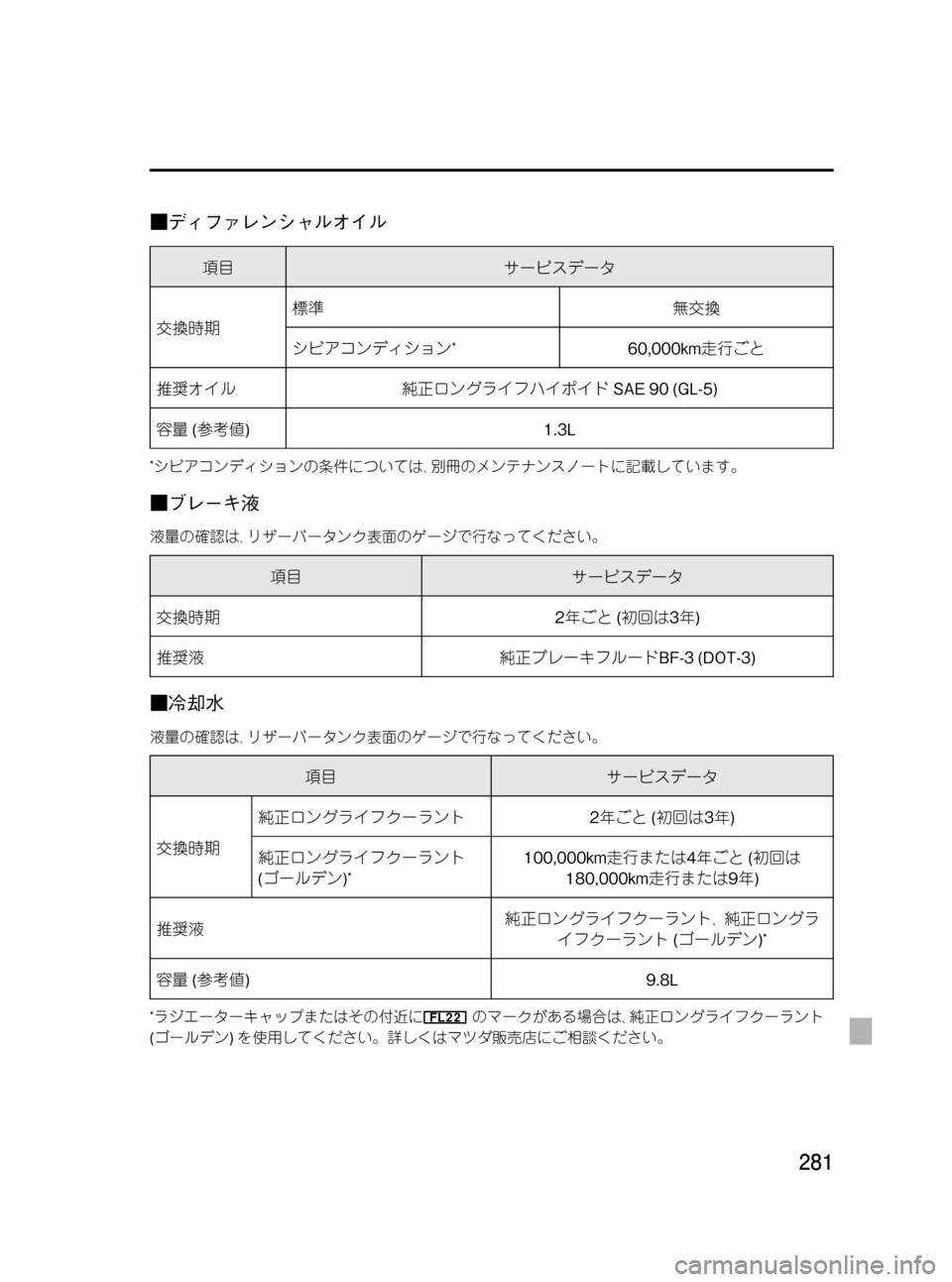

Black plate (281,1)
■ディファレンシャルオイル
項目サービスデータ
交換時期標準無交換
シビアコンディション
*60,000km走行ごと
推奨オイル純正ロングライフハイポイドSAE 90 (GL-5)
容量(参考値) 1.3L
*シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと(初回は3年)
推奨液純正ブレーキフルードBF-3 (DOT-3)
■冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期純正ロングライフクーラント2年ごと(初回は3年)
純正ロングライフクーラント
(ゴールデン)
*100,000km走行または4年ごと(初回は
180,000km走行または9年)
推奨液純正ロングライフクーラント､純正ロングラ
イフクーラント(ゴールデン)
*
容量(参考値) 9.8L
*ラジエーターキャップまたはその付近にのマークがある場合は､純正ロングライフクーラント
(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
281
RX-8_Fソ_4版281ページ
2010年8月23日01:44 PM
Form No.Fソ

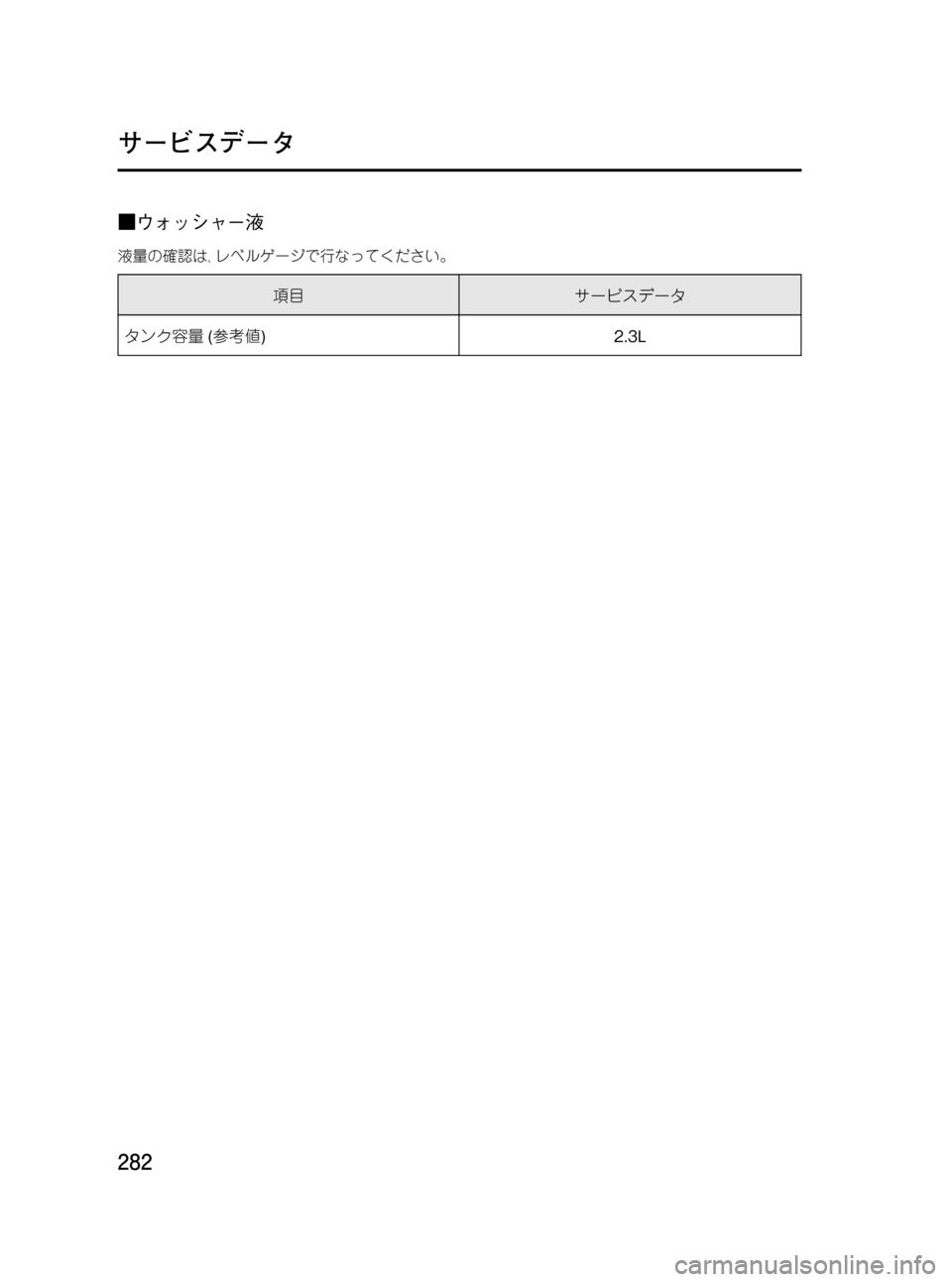

Black plate (282,1)
■ウォッシャー液
液量の確認は､レベルゲージで行なってください。
項目サービスデータ
タンク容量(参考値) 2.3L
282
RX-8_Fソ_4版282ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (283,1)
各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び1～4mm
床板とのすき間(踏力147N {15kgf}) 118mm以上
フロアマットとのすき間(踏力147N {15kgf}) 95.6mm以上
■パーキングブレーキ
項目サービスデータ
引きしろ(操作力98N {10kgf}) 1～3ノッチ
■クラッチペダル
項目サービスデータ
遊び5～14mm
床板とのすき間(クラッチが切れたとき) 73.5mm以上
フロアマットとのすき間(クラッチが切れたと
き)50.8mm以上
■オルタネーターベルト
項目サービスデータ
たわみ量(98N {10kgf}の荷重)新品時4.0～4.5mm
張り直し時4.5～5.0mm
張り直し限度6.0mm以下
283
RX-8_Fソ_4版283ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

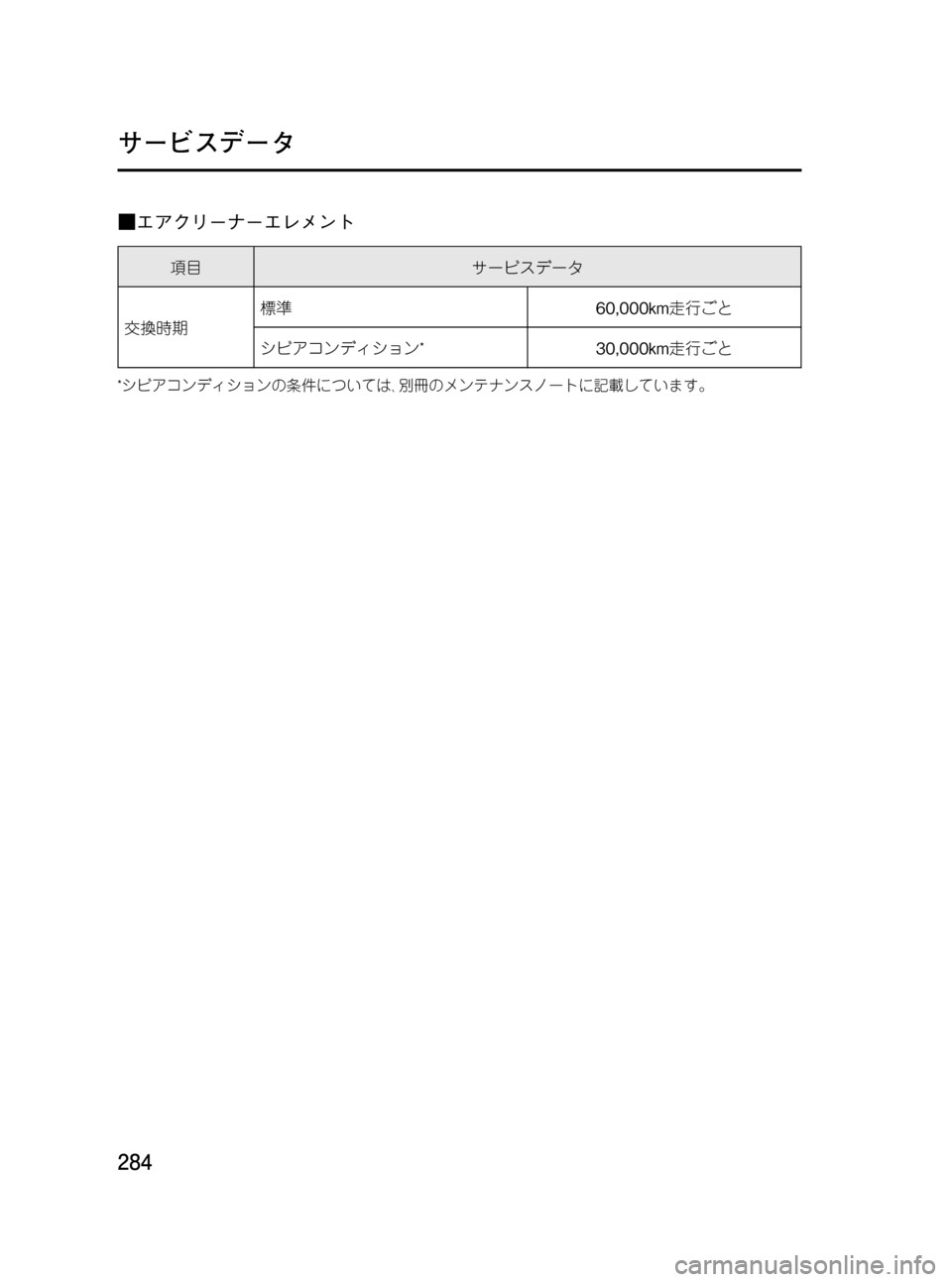

Black plate (284,1)
■エアクリーナーエレメント
項目サービスデータ
交換時期標準60,000km走行ごと
シビアコンディション
*30,000km走行ごと
*シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
284
RX-8_Fソ_4版284ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

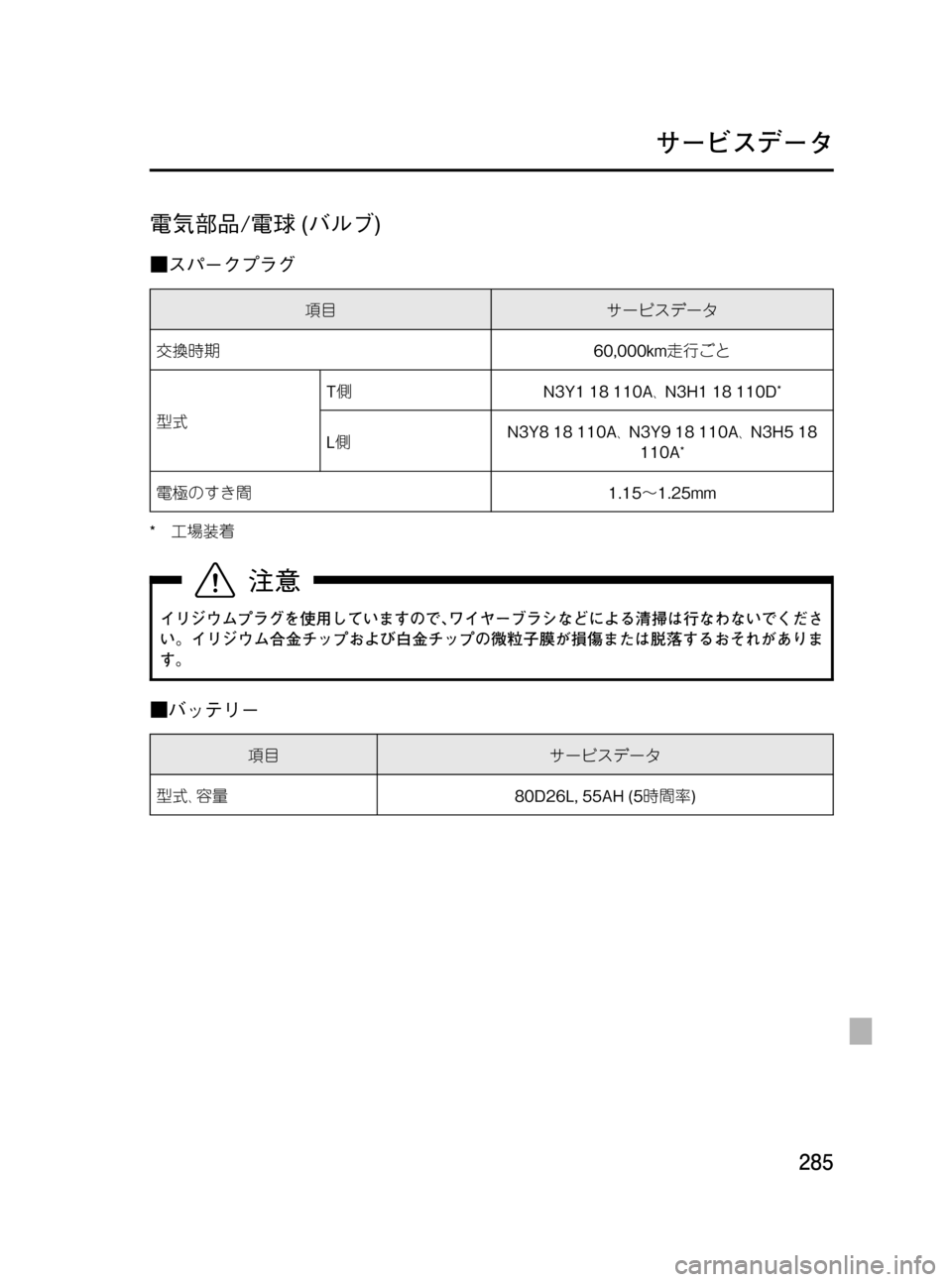

Black plate (285,1)
電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
交換時期60,000km走行ごと
型式T側N3Y1 18 110A､N3H1 18 110D
*
L側N3Y8 18 110A､N3Y9 18 110A､N3H5 18
110A*
電極のすき間1.15～1.25mm
*工場装着
イリジウムプラグを使用していますので､ワイヤーブラシなどによる清掃は行なわないでくださ
い。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがありま
す。
■バッテリー
項目サービスデータ
型式､容量80D26L, 55AH (5時間率)
285
RX-8_Fソ_4版285ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (286,1)
■電球(バルブ)の容量
電球(バルブ)W数(12V用)
ヘッドランプHi 65W
Lo 35W
フォグランプ☆51W
車幅灯5W
前面方向指示灯/非常点滅灯21W
側面方向指示灯/非常点滅灯5W
後面方向指示灯/非常点滅灯21W
制動灯/尾灯LED
*1
後退灯16W
番号灯5W
ハイマウントストップランプ21W
ルームランプ/マップランプ(フロント)5W
ルームランプ(リヤ) 10W
トランクルームランプ5W
ドアカーテシランプ5W
バニティミラーランプ2W
グラウンドイルミネーションランプ5W
*1 LEDはLight Emitting Diodeの略で発光するダイオードです。
■ヒューズ
→240ページ「ヒューズの受け持つ装置」
286☆印はグレードや仕様変更などにより装備の有無が異なります。
RX-8_Fソ_4版286ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

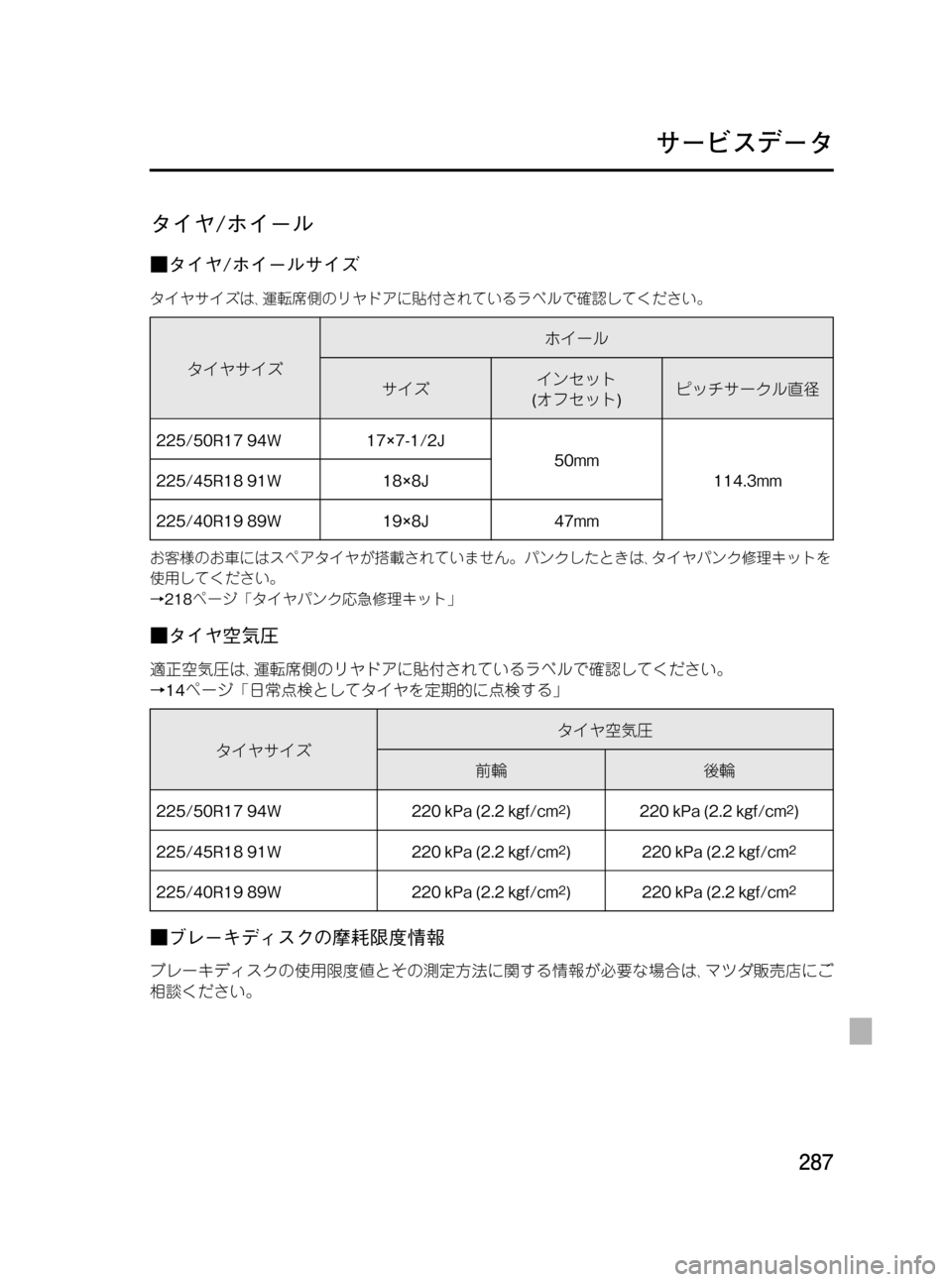

Black plate (287,1)
タイヤ/ホイール
■タイヤ/ホイールサイズ
タイヤサイズは､運転席側のリヤドアに貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサークル直径
225/50R17 94W 17×7-1/2J
50mm
114.3mm 225/45R18 91W 18×8J
225/40R19 89W 19×8J 47mm
お客様のお車にはスペアタイヤが搭載されていません。パンクしたときは､タイヤパンク修理キットを
使用してください。
→218ページ「タイヤパンク応急修理キット」
■タイヤ空気圧
適正空気圧は､運転席側のリヤドアに貼付されているラベルで確認してください。
→14ページ「日常点検としてタイヤを定期的に点検する」
タイヤサイズタイヤ空気圧
前輪後輪
225/50R17 94W 220 kPa (2.2 kgf/cm
2) 220 kPa (2.2 kgf/cm2)
225/45R18 91W 220 kPa (2.2 kgf/cm
2) 220 kPa (2.2 kgf/cm2
225/40R19 89W 220 kPa (2.2 kgf/cm2) 220 kPa (2.2 kgf/cm2
■ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､マツダ販売店にご
相談ください。
287
RX-8_Fソ_4版287ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

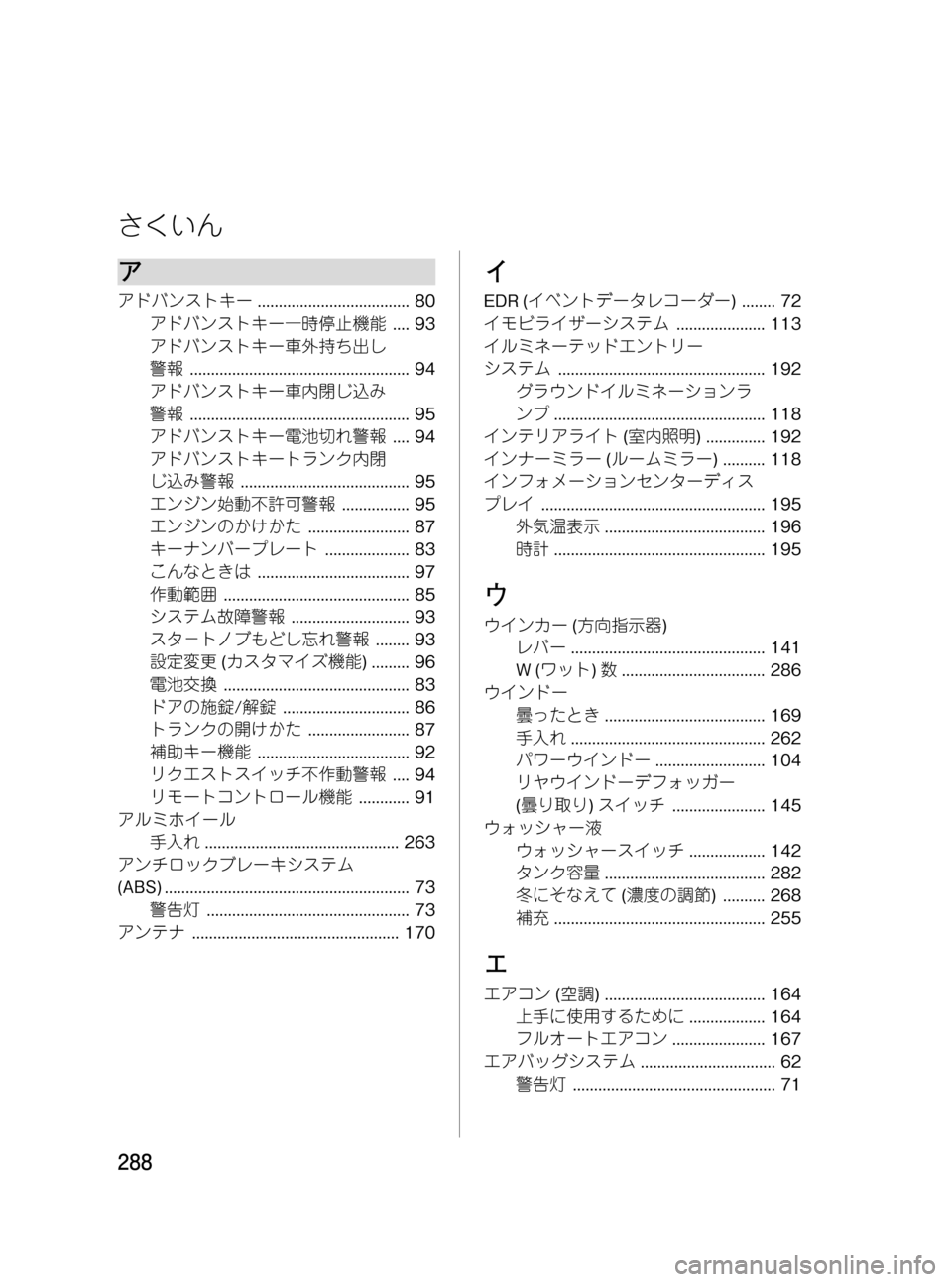

Black plate (288,1)
ア
アドバンストキー.................................... 80
アドバンストキー一時停止機能.... 93
アドバンストキー車外持ち出し
警報.................................................... 94
アドバンストキー車内閉じ込み
警報.................................................... 95
アドバンストキー電池切れ警報.... 94
アドバンストキートランク内閉
じ込み警報........................................ 95
エンジン始動不許可警報................ 95
エンジンのかけかた........................ 87
キーナンバープレート.................... 83
こんなときは.................................... 97
作動範囲............................................ 85
システム故障警報............................ 93
スタ－トノブもどし忘れ警報........ 93
設定変更(カスタマイズ機能) ......... 96
電池交換............................................ 83
ドアの施錠/解錠.............................. 86
トランクの開けかた........................ 87
補助キー機能.................................... 92
リクエストスイッチ不作動警報.... 94
リモートコントロール機能............ 91
アルミホイール
手入れ.............................................. 263
アンチロックブレーキシステム
(ABS) .......................................................... 73
警告灯................................................ 73
アンテナ................................................. 170
イ
EDR (イベントデータレコーダー) ........ 72
イモビライザーシステム..................... 113
イルミネーテッドエントリー
システム................................................. 192
グラウンドイルミネーションラ
ンプ.................................................. 118
インテリアライト(室内照明) .............. 192
インナーミラー(ルームミラー) .......... 118
インフォメーションセンターディス
プレイ..................................................... 195
外気温表示...................................... 196
時計.................................................. 195
ウ
ウインカー(方向指示器)
レバー.............................................. 141
W(ワット)数.................................. 286
ウインドー
曇ったとき...................................... 169
手入れ.............................................. 262
パワーウインドー.......................... 104
リヤウインドーデフォッガー
(曇り取り)スイッチ...................... 145
ウォッシャー液
ウォッシャースイッチ.................. 142
タンク容量...................................... 282
冬にそなえて(濃度の調節) .......... 268
補充.................................................. 255
エ
エアコン(空調) ...................................... 164
上手に使用するために.................. 164
フルオートエアコン...................... 167
エアバッグシステム................................ 62
警告灯................................................ 71
288
