2008 Lancia Delta Instructieboek (in Dutch)

184IN NOODGEVALLEN
fig. 38L0E0087m
TOEGANG TOT DE ZEKERINGEN
Zekeringenkast op dashboard
De zekeringen in de zekeringenkast op het dashboard zijn bereikbaar nadat de klep A is verwijderd.
Onderaan, aan de linkerkant van de stuurkolom, bevindt zich de zekeringenkast die in fig. 38 is aangegeven.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 184

IN NOODGEVALLEN185
4
Zekeringenkast in de motorruimte fig. 39 en 40
In de motorruimte rechts, naast de accu, is een tweede ze-
keringenkast aanwezig. De zekeringen in deze zekerin-
genkast zijn bereikbaar nadat de borgklemmen zijn los-
gehaakt en het beschermdeksel L is verwijderd. Op de ach-
terkant van het deksel bevindt zich een nummer waarmee
het elektrisch onderdeel van elke zekering wordt aange-
geven.
fig. 40L0E0089mfig. 39L0E0088m
Als de motorruimte moet worden uitgespoten,
zorg dan dat de waterstraal niet direct op de
zekeringenkast in de motorruimte wordt ge-
richt.
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 185

186IN NOODGEVALLEN

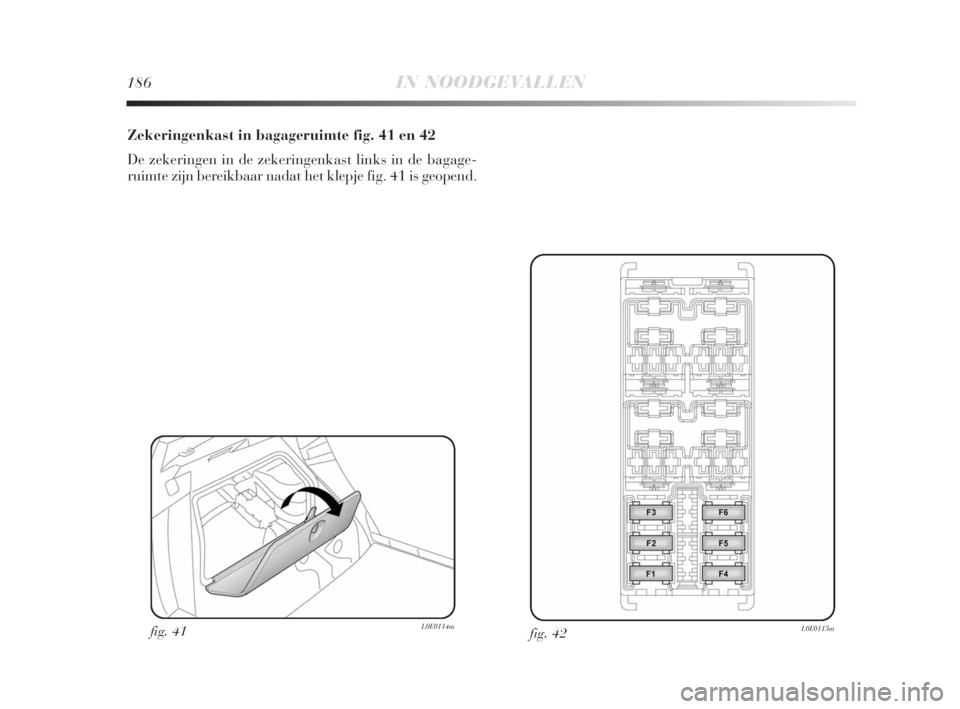

Zekeringenkast in bagageruimte fig. 41 en 42
De zekeringen in de zekeringenkast links in de bagage-
ruimte zijn bereikbaar nadat het klepje fig. 41 is geopend.
fig. 42L0E0115mfig. 41L0E0114m
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 186

IN NOODGEVALLEN187
4
ZEKERINGENTABEL - Zekeringenkast op dashboard
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
–
10
30
7,538
38
38
38
38
–
38
38
38
38
38
–
38
38
38
VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Dimlicht rechts
Dimlicht rechts (Xenon)
Dimlicht links, hoogteverstelling koplampen
Dimlicht links (Xenon)
Spoel relais aanjager klimaatregeling, body computer
Vrij
Ruitbediening linksachter
Ruitbediening rechtsachter
Achteruitrijlichten, spoel relais regeleenheid motorruimte,
rempedaalschakelaar (normaal gesloten),
waterdetectiesensor in dieselolie, luchtmassameter
Regeleenheid portiervergrendeling, benzinedamp-afsluitklep,
dead lock, achterklepontgrendeling
Derde remlicht, instrumentenpaneel, knooppunt “Cornering Lights”
(adaptieve lichten), regeleenheid gasontladingslampen op koplamp links
Vrij
Autoradio, navigatiesysteem, knooppunt Blue&Me, sirene diefstalalarm,
alarmsysteem in plafondlampje, motorkoelsysteem,
bandenspanningsregeleenheid, diagnosestekker,
plafondverlichting achter
Achterruitverwarming
Spiegelverwarming, verwarming ruitensproeiermonden
voor
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 187

188IN NOODGEVALLEN
38
38
38
–
38
38
38
38
38
38
38
38F42
F43
F44
F45
F46
F47
F48
F49
F50
F51
F52
F535
30
15
–
20
20
20
5
7,5
5/7,5 (*)
15
7,5
VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Knooppunt Remsysteem, gierhoeksensor
Ruitensproeiers module voor tweeweg-pomp
ruitensproeiers voor/achter op stuurkolomschakelaar
Aansteker/stekkerdoos op tunnel,
stekkerdoos bagageruimte
Vrij
Motor elektrisch bedienbaar opendak
Ruitbediening linksvoor
Ruitbediening rechtsvoor
Schakelaar waarschuwingsknipperlichten, centraal schakelaarpaneel
rechterzijde en linkerzijde op autoradio/navigatiesysteem (verlichting),
bedieningsorganen op het stuurwiel (verlichting), schakelaarpaneel op
plafondverlichting voor (verlichting), regeleenheid interieurbewaking,
elektrisch bedienbaar opendak (regeleenheid, verlichting schakelaars),
regensensor/schemersensor, elektrochroom spiegel, inschakeling
verwarmingselementen in voorstoelen
Airbagregeleenheid
Aansteker (verlichting), cruise-control, knooppunt Convergence,
Regeleenheid parkeersensoren, AQS-sensor, klimaatregeling,
elektrisch bedienbare buitenspiegels, bandenspanningsregeleenheid,
regeleenheid lane assist, regeleenheid gasontladingslampen
op koplamp rechts (*)
Module voor tweeweg-pomp achterruitwisser
Instrumentenpaneel, richtingaanwijzers achter
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 188

IN NOODGEVALLEN189
4
F08
F09
F10
F11
F14
F15
F16
F17
F18
F19
F22
F22
F23
F24
F30
F85
ZEKERINGENTABEL - Zekeringenkast in motorruimte
–
20
10
10
15
30
7,5
10
7,5
7,5
15
20
20
5
15
15–
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Vrij
Pomp koplampsproeiers
Claxon
Secundaire verbruikers elektronische inspuiting
Grootlicht
Extra verwarming PTC1
Regeleenheid motormanagementsysteem
Primaire verbruikers elektronische inspuiting
Regeleenheid motormanagementsysteem
Aircocompressor
Primaire verbruikers elektronische inspuiting (1.4-motor)
Primaire verbruikers elektronische inspuiting
(1.8-motor en JTD-motoren)
Regeleenheid remsysteem (magneetkleppen)
Regeleenheid elektrische stuurbekrachtiging
Mistlamp voor/Cornering lights
Brandstofpomp
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 189

190IN NOODGEVALLEN
42
42
42
42
42
42F1
F2
F3
F6
F4
F530
30
10
10
15
10
ZEKERINGENTABEL - Zekeringenkast in bagageruimte
VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Regeleenheid verstelling stoel rechtsvoor
Regeleenheid verstelling stoel linksvoor
Verwarming stoel linksvoor
Verwarming stoel rechtsvoor
Regeleenheid hifi-audiosysteem
BASSBOX luidspreker (Hi-Fi systeem)
153-192 Delta 2ed NL 5-08-2008 14:23 Pagina 190

IN NOODGEVALLEN191
4
ACCU OPLADEN
WAARSCHUWING De beschrijving voor het opladen van
de accu dient slechts ter informatie. Wendt u bij voor-
keur tot het Lancia Servicenetwerk om deze werkzaam-
heden uit te laten voeren.
We raden u aan de accu langzaam en met een laag ampè-
rage gedurende ongeveer 24 uur op te laden. Als u de ac-
cu langer oplaadt, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
❍maak de klem los van de minpool op de accu;
❍sluit de kabels van het laadapparaat aan op de accu-
polen; let hierbij op de polariteit;
❍schakel de acculader in;
❍aan het einde van het opladen: schakel eerst de accu-
lader uit en koppel dan de accu los;
❍sluit de klem weer aan op de minpool van de accu.
De vloeistof in de accu is giftig en corrosief.
Vermijd het contact met de huid en de ogen.
Het opladen van de accu moet worden uitge-
voerd in een goed geventileerde ruimte, ver verwij-
derd van open vuur en vonkvormende apparaten:
brand- en ontploffingsgevaar.
Probeer een bevroren accu niet op te laden:
ontdooi eerst de accu om te voorkomen dat de
accu ontploft. Als de accu bevroren is geweest,
moet door deskundig personeel worden gecontroleerd
of de cellen niet beschadigd zijn en of de bak geen
scheuren vertoont, waardoor de giftige en corrosie-
ve vloeistof kan weglekken.
OPKRIKKEN VAN DE AUTO
Als de auto opgekrikt moet worden, moet u zich tot het
Lancia Servicenetwerk wenden. Deze beschikt over een
garagekrik of hefbrug.
