2008 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

64
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

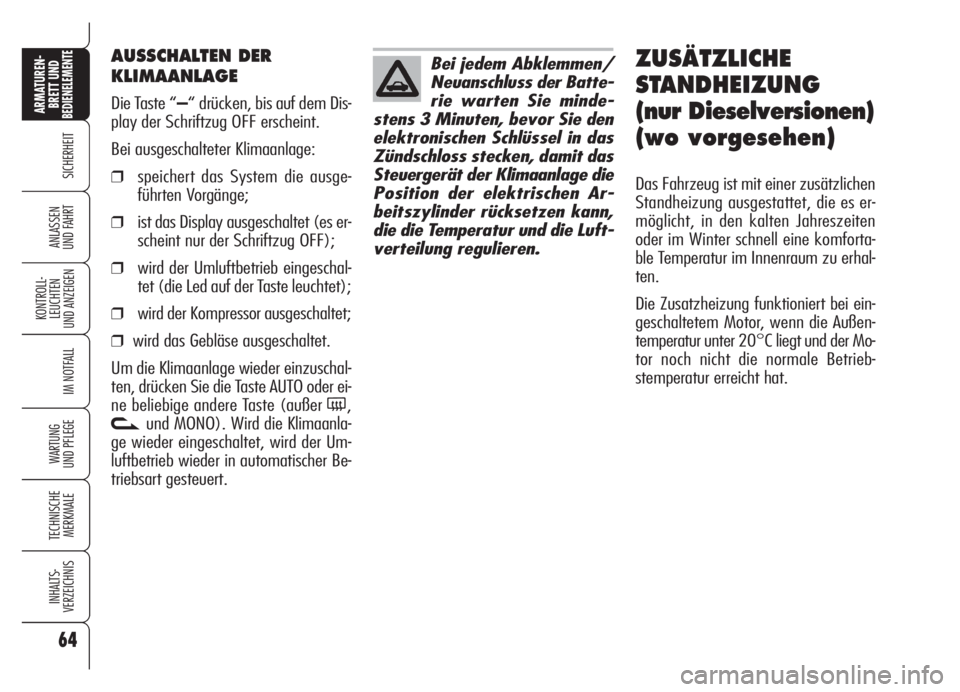

AUSSCHALTEN DER
KLIMAANLAGE
Die Taste “–“ drücken, bis auf dem Dis-
play der Schriftzug OFF erscheint.
Bei ausgeschalteter Klimaanlage:
❒speichert das System die ausge-
führten Vorgänge;
❒ist das Display ausgeschaltet (es er-
scheint nur der Schriftzug OFF);
❒wird der Umluftbetrieb eingeschal-
tet (die Led auf der Taste leuchtet);
❒wird der Kompressor ausgeschaltet;
❒wird das Gebläse ausgeschaltet.
Um die Klimaanlage wieder einzuschal-
ten, drücken Sie die Taste AUTO oder ei-
ne beliebige andere Taste (außer
(,
vund MONO). Wird die Klimaanla-
ge wieder eingeschaltet, wird der Um-
luftbetrieb wieder in automatischer Be-
triebsart gesteuert.
ZUSÄTZLICHE
STANDHEIZUNG
(nur Dieselversionen)
(wo vorgesehen)
Das Fahrzeug ist mit einer zusätzlichen
Standheizung ausgestattet, die es er-
möglicht, in den kalten Jahreszeiten
oder im Winter schnell eine komforta-
ble Temperatur im Innenraum zu erhal-
ten.
Die Zusatzheizung funktioniert bei ein-
geschaltetem Motor, wenn die Außen-
temperatur unter 20°C liegt und der Mo-
tor noch nicht die normale Betrieb-
stemperatur erreicht hat.
Bei jedem Abklemmen/
Neuanschluss der Batte-
rie warten Sie minde-
stens 3 Minuten, bevor Sie den
elektronischen Schlüssel in das
Zündschloss stecken, damit das
Steuergerät der Klimaanlage die
Position der elektrischen Ar-
beitszylinder rücksetzen kann,
die die Temperatur und die Luft-
verteilung regulieren.

65
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUSSENLICHT
LINKER HEBEL Abb. 44
Der linke Hebel dient für die Bedienung
des größten Teils der Außenlichter.
Die Außenbeleuchtung kann nur bei im
Zündschloss steckendem elektronischen
Schlüssel eingeschaltet werden.
Licht ausgeschaltet
Ring auf Stellung O.
Standlicht
Den Ring Aauf Stellung
6drehen. Auf
der Instrumententafel leuchtet die Kon-
trolllampe
3.
Abblendlicht
Den Ring Aauf Stellung
2drehen. Auf
der Instrumententafel leuchtet die Kon-
trolllampe
2.Fernlicht
Bei Ring Aauf Stellung
2muss der He-
bel gegen das Lenkrad geschoben wer-
den (2. nicht einrastende Stellung). Auf
der Instrumententafel leuchtet die Kon-
trolllampe
1.
Für die Ausschaltung des Fernlichtes den
Hebel erneut gegen das Lenkrad ziehen
(2. nicht einrastende Stellung).
Blinken des Fernlichts
Den Hebel gegen das Lenkrad ziehen
(1. nicht einrastende Stellung), unab-
hängig von der Position des Ringes A.
Auf der Instrumententafel leuchtet die
Kontrolllampe
1.Fahrtrichtungsanzeiger
Den Hebel in die (einrastende) Stellung
bringen:
❒nach oben: blinkt der rechte Fahr-
trichtungsanzeiger;
❒Znach unten: blinkt der linke Fahr-
trichtungsanzeiger.
Auf der Instrumententafel blinkt die Kon-
trolllampe
Îoder¥.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in Geradeausstel-
lung automatisch zurück gestellt.
Soll ein Wechsel der Fahrbahn angezeigt
werden, den linken Hebel auf die nicht
einrastende Stellung stellen. Der Fahr-
trichtungsanzeiger der gewählten Sei-
te wird für 3 Blinkzeichen aktiviert, dann
erlischt er automatisch.
A0F0064mAbb. 44

66
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
VORRICHTUNG “FOLLOW
ME HOME”
Diese Vorrichtung erlaubt für einen be-
stimmten Zeitraum die Beleuchtung des
Raums vor dem Fahrzeug.
Aktivierung
Ziehen Sie innerhalb von 2 Minuten
nach Abstellen des Motors den Hebel ge-
gen das Lenkrad.
Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis
zu maximal 3,5 Minuten verlängert. Da-
nach erfolgt die automatische Abschal-
tung.
Bei jeder Betätigung des Hebels leuch-
tet die Kontrolllampe
3auf der In-
strumententafel, und es erscheint eine
Meldung auf dem Display (siehe Kapi-
tel “Kontrollleuchten und Anzeigen”).
Ausschaltung
Den Hebel über 2 Sekunden lang gegen
das Lenkrad gezogen halten.
SENSOR AUTOMATISCHE
LICHTEINSCHALTUNG
(Dämmerungssensor)
(wo vorgesehen)
Dieser Sensor erfasst die Helligkeit des
Außenlichtes aufgrund der eingegebe-
nen Lichtempfindlichkeit: Je größer die
Empfindlichkeit, desto kleiner ist das für
die Einschaltung der Scheinwerfer not-
wendige Außenlicht.
Die Empfindlichkeit des Dämmerungs-
sensors kann durch Betätigung des “Se-
tup-Menüs” des Displays eingestellt wer-
den (siehe Abschnitt “Rekonfigurierba-
res Multifunktionsdisplay” in diesem Ka-
pitel).
Aktivierung
Den Ring A, Abb. 44auf Stellung
2A
drehen: Auf diese Weise erfolgt die au-
tomatische gleichzeitige Einschaltung
des Stand- und Abblendlichts aufgrund
der Helligkeit außerhalb des Fahrzeugs.
Bei automatisch eingeschalteten Lich-
tern und bei Ausschaltungsbefehl durch
den Sensor erfolgt zuerst die Ausschal-
tung des Fernlichts und nach einigen Se-
kunden des Standlichts.Ausschaltung
Nach dem Ausschaltungsbefehl durch
den Sensor erfolgt die Ausschaltung des
Fernlichts und nach einigen Sekunden
des Standlichts. Der Sensor ist nicht in
der Lage, die Anwesenheit von Nebel zu
erfassen. In diesem Fall muss das
Außenlicht manuell eingeschaltet wer-
den.
Fehlermeldungen
Im Falle einer Anomalie des Dämme-
rungssensors erscheint eine Meldung auf
dem Display (siehe Kapitel “Kontroll-
leuchten und Anzeigen”).

67
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

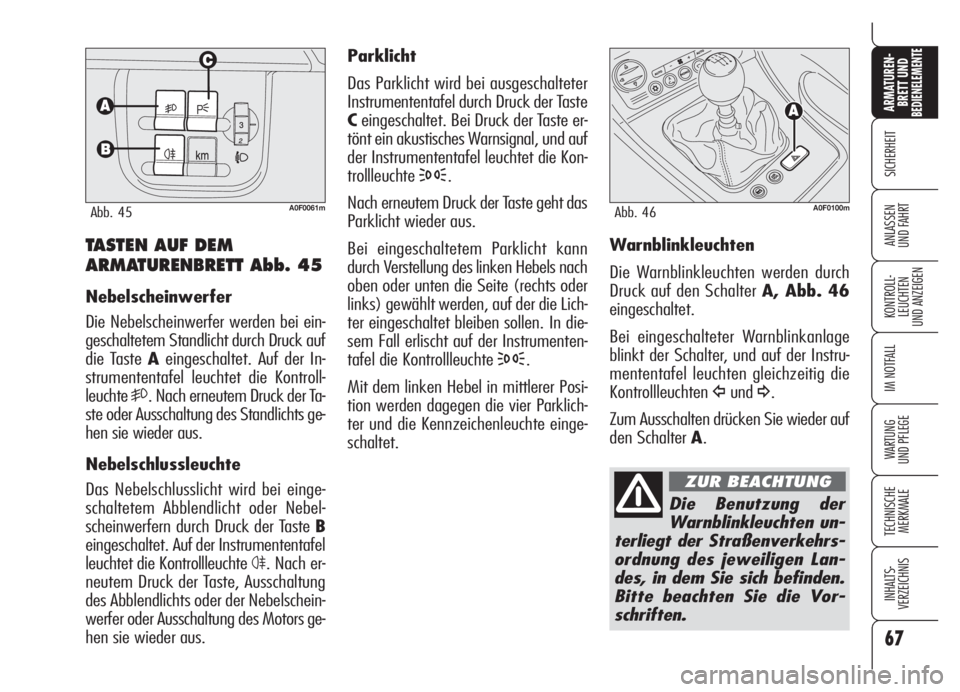

Parklicht
Das Parklicht wird bei ausgeschalteter
Instrumententafel durch Druck der Taste
Ceingeschaltet. Bei Druck der Taste er-
tönt ein akustisches Warnsignal, und auf
der Instrumententafel leuchtet die Kon-
trollleuchte
3.
Nach erneutem Druck der Taste geht das
Parklicht wieder aus.
Bei eingeschaltetem Parklicht kann
durch Verstellung des linken Hebels nach
oben oder unten die Seite (rechts oder
links) gewählt werden, auf der die Lich-
ter eingeschaltet bleiben sollen. In die-
sem Fall erlischt auf der Instrumenten-
tafel die Kontrollleuchte
3.
Mit dem linken Hebel in mittlerer Posi-
tion werden dagegen die vier Parklich-
ter und die Kennzeichenleuchte einge-
schaltet.
TASTEN AUF DEM
ARMATURENBRETT Abb. 45
Nebelscheinwerfer
Die Nebelscheinwerfer werden bei ein-
geschaltetem Standlicht durch Druck auf
die Taste Aeingeschaltet. Auf der In-
strumententafel leuchtet die Kontroll-
leuchte
5. Nach erneutem Druck der Ta-
ste oder Ausschaltung des Standlichts ge-
hen sie wieder aus.
Nebelschlussleuchte
Das Nebelschlusslicht wird bei einge-
schaltetem Abblendlicht oder Nebel-
scheinwerfern durch Druck der Taste B
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
4. Nach er-
neutem Druck der Taste, Ausschaltung
des Abblendlichts oder der Nebelschein-
werfer oder Ausschaltung des Motors ge-
hen sie wieder aus.
A0F0061mAbb. 45
Warnblinkleuchten
Die Warnblinkleuchten werden durch
Druck auf den Schalter A, Abb. 46
eingeschaltet.
Bei eingeschalteter Warnblinkanlage
blinkt der Schalter, und auf der Instru-
mententafel leuchten gleichzeitig die
Kontrollleuchten
Îund¥.
Zum Ausschalten drücken Sie wieder auf
den Schalter A.
Die Benutzung der
Warnblinkleuchten un-
terliegt der Straßenverkehrs-
ordnung des jeweiligen Lan-
des, in dem Sie sich befinden.
Bitte beachten Sie die Vor-
schriften.
ZUR BEACHTUNG
A0F0100mAbb. 46

68
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

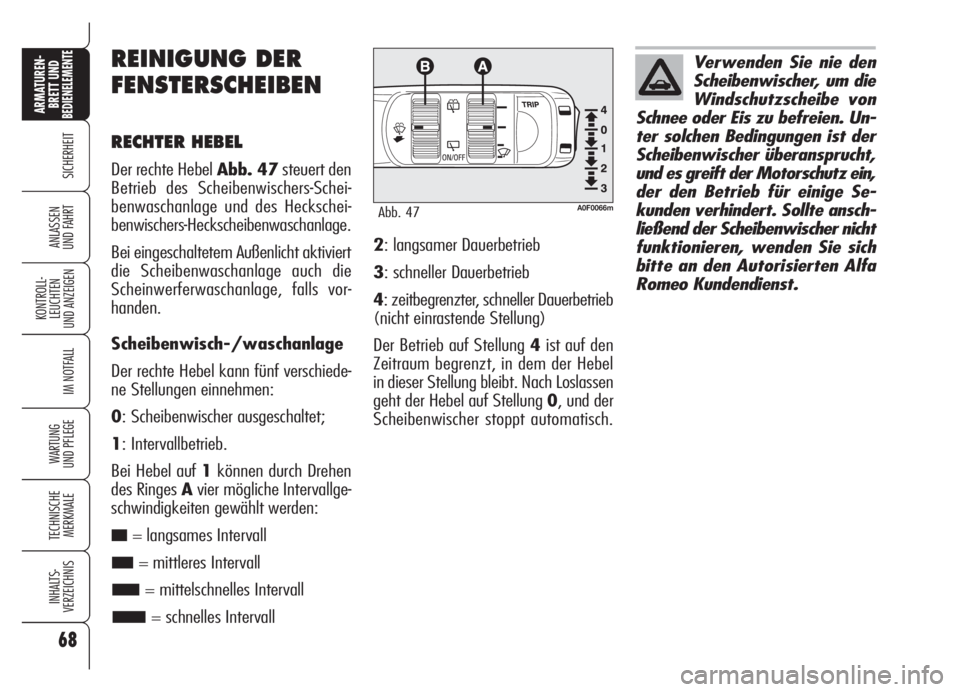

REINIGUNG DER
FENSTERSCHEIBEN
RECHTER HEBEL
Der rechte Hebel Abb. 47steuert den
Betrieb des Scheibenwischers-Schei-
benwaschanlage und des Heckschei-
benwischers-Heckscheibenwaschanlage.
Bei eingeschaltetem Außenlicht aktiviert
die Scheibenwaschanlage auch die
Scheinwerferwaschanlage, falls vor-
handen.
Scheibenwisch-/waschanlage
Der rechte Hebel kann fünf verschiede-
ne Stellungen einnehmen:
0: Scheibenwischer ausgeschaltet;
1: Intervallbetrieb.
Bei Hebel auf 1können durch Drehen
des Ringes Avier mögliche Intervallge-
schwindigkeiten gewählt werden:
■= langsames Intervall
■= mittleres Intervall
■= mittelschnelles Intervall
■= schnelles Intervall2: langsamer Dauerbetrieb
3: schneller Dauerbetrieb
4: zeitbegrenzter, schneller Dauerbetrieb
(nicht einrastende Stellung)
Der Betrieb auf Stellung 4ist auf den
Zeitraum begrenzt, in dem der Hebel
in dieser Stellung bleibt. Nach Loslassen
geht der Hebel auf Stellung 0, und der
Scheibenwischer stoppt automatisch.
A0F0066mAbb. 47
Verwenden Sie nie den
Scheibenwischer, um die
Windschutzscheibe von
Schnee oder Eis zu befreien. Un-
ter solchen Bedingungen ist der
Scheibenwischer überansprucht,
und es greift der Motorschutz ein,
der den Betrieb für einige Se-
kunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht
funktionieren, wenden Sie sich
bitte an den Autorisierten Alfa
Romeo Kundendienst.

69
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

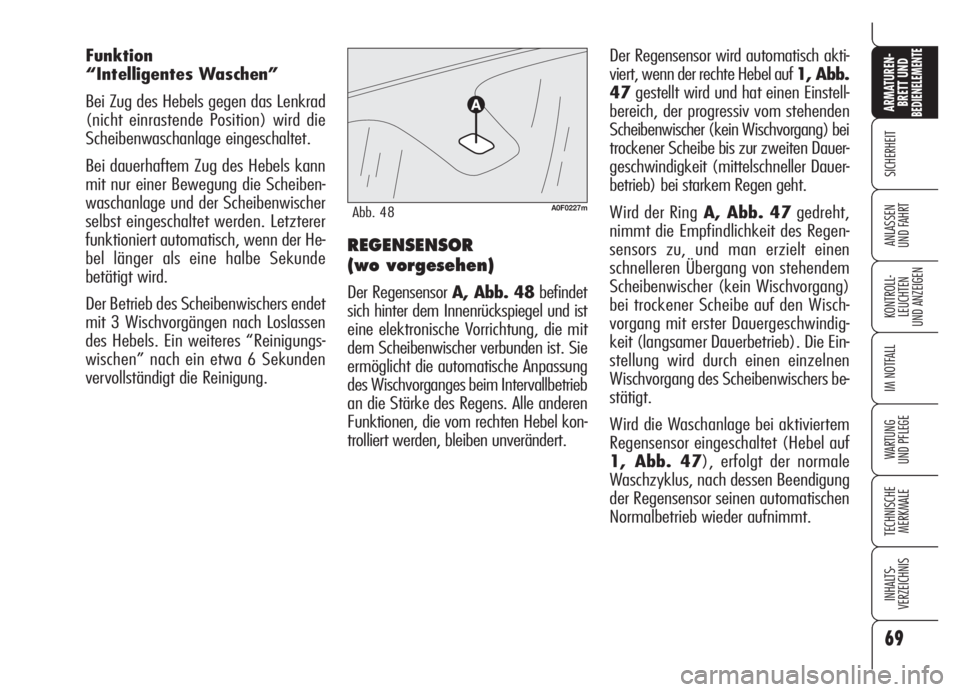

Der Regensensor wird automatisch akti-
viert, wenn der rechte Hebel auf 1, Abb.
47gestellt wird und hat einen Einstell-
bereich, der progressiv vom stehenden
Scheibenwischer (kein Wischvorgang) bei
trockener Scheibe bis zur zweiten Dauer-
geschwindigkeit (mittelschneller Dauer-
betrieb) bei starkem Regen geht.
Wird der RingA, Abb. 47gedreht,
nimmt die Empfindlichkeit des Regen-
sensors zu, und man erzielt einen
schnelleren Übergang von stehendem
Scheibenwischer (kein Wischvorgang)
bei trockener Scheibe auf den Wisch-
vorgang mit erster Dauergeschwindig-
keit (langsamer Dauerbetrieb). Die Ein-
stellung wird durch einen einzelnen
Wischvorgang des Scheibenwischers be-
stätigt.
Wird die Waschanlage bei aktiviertem
Regensensor eingeschaltet (Hebel auf
1, Abb. 47), erfolgt der normale
Waschzyklus, nach dessen Beendigung
der Regensensor seinen automatischen
Normalbetrieb wieder aufnimmt. Funktion
“Intelligentes Waschen”
Bei Zug des Hebels gegen das Lenkrad
(nicht einrastende Position) wird die
Scheibenwaschanlage eingeschaltet.
Bei dauerhaftem Zug des Hebels kann
mit nur einer Bewegung die Scheiben-
waschanlage und der Scheibenwischer
selbst eingeschaltet werden. Letzterer
funktioniert automatisch, wenn der He-
bel länger als eine halbe Sekunde
betätigt wird.
Der Betrieb des Scheibenwischers endet
mit 3 Wischvorgängen nach Loslassen
des Hebels. Ein weiteres “Reinigungs-
wischen” nach ein etwa 6 Sekunden
vervollständigt die Reinigung.
REGENSENSOR
(wo vorgesehen)
Der Regensensor A, Abb. 48befindet
sich hinter dem Innenrückspiegel und ist
eine elektronische Vorrichtung, die mit
dem Scheibenwischer verbunden ist. Sie
ermöglicht die automatische Anpassung
des Wischvorganges beim Intervallbetrieb
an die Stärke des Regens. Alle anderen
Funktionen, die vom rechten Hebel kon-
trolliert werden, bleiben unverändert.
A0F0227mAbb. 48

70
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Den Regensensor während
der Autowäsche in einer
automatischen Waschan-
lage nicht aktivieren.
Bei Eisbildung auf der
Windschutzscheibe die
erfolgte Ausschaltung
der Vorrichtung kontrollieren.

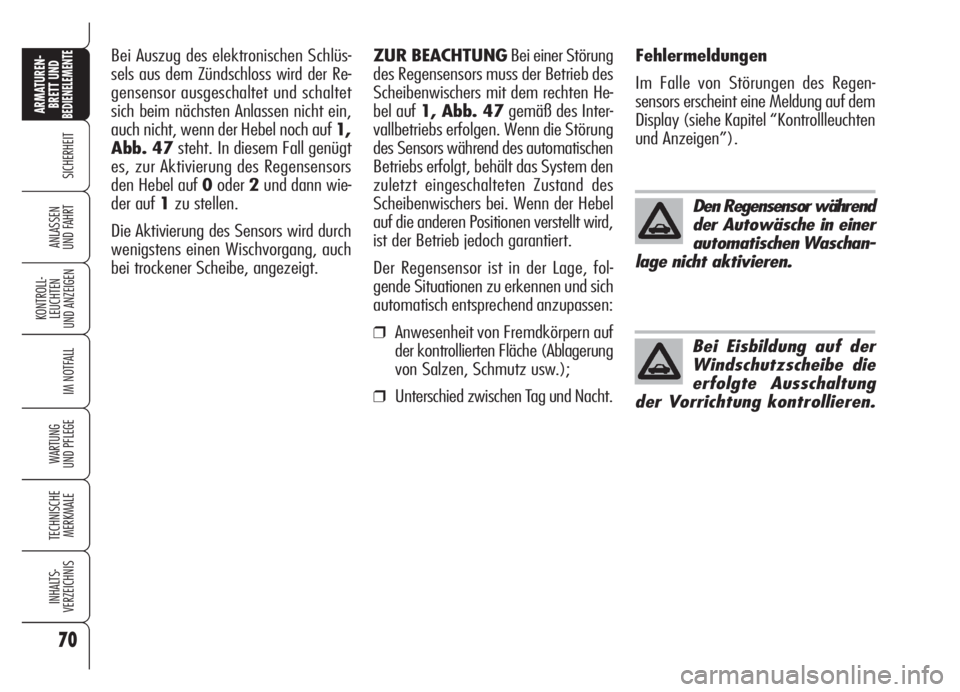

Bei Auszug des elektronischen Schlüs-
sels aus dem Zündschloss wird der Re-
gensensor ausgeschaltet und schaltet
sich beim nächsten Anlassen nicht ein,
auch nicht, wenn der Hebel noch auf 1,
Abb. 47steht. In diesem Fall genügt
es, zur Aktivierung des Regensensors
den Hebel auf 0oder2und dann wie-
der auf 1zu stellen.
Die Aktivierung des Sensors wird durch
wenigstens einen Wischvorgang, auch
bei trockener Scheibe, angezeigt.ZUR BEACHTUNGBei einer Störung
des Regensensors muss der Betrieb des
Scheibenwischers mit dem rechten He-
bel auf 1, Abb. 47gemäß des Inter-
vallbetriebs erfolgen. Wenn die Störung
des Sensors während des automatischen
Betriebs erfolgt, behält das System den
zuletzt eingeschalteten Zustand des
Scheibenwischers bei. Wenn der Hebel
auf die anderen Positionen verstellt wird,
ist der Betrieb jedoch garantiert.
Der Regensensor ist in der Lage, fol-
gende Situationen zu erkennen und sich
automatisch entsprechend anzupassen:
❒Anwesenheit von Fremdkörpern auf
der kontrollierten Fläche (Ablagerung
von Salzen, Schmutz usw.);
❒Unterschied zwischen Tag und Nacht.Fehlermeldungen
Im Falle von Störungen des Regen-
sensors erscheint eine Meldung auf dem
Display (siehe Kapitel “Kontrollleuchten
und Anzeigen”).

71
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
71

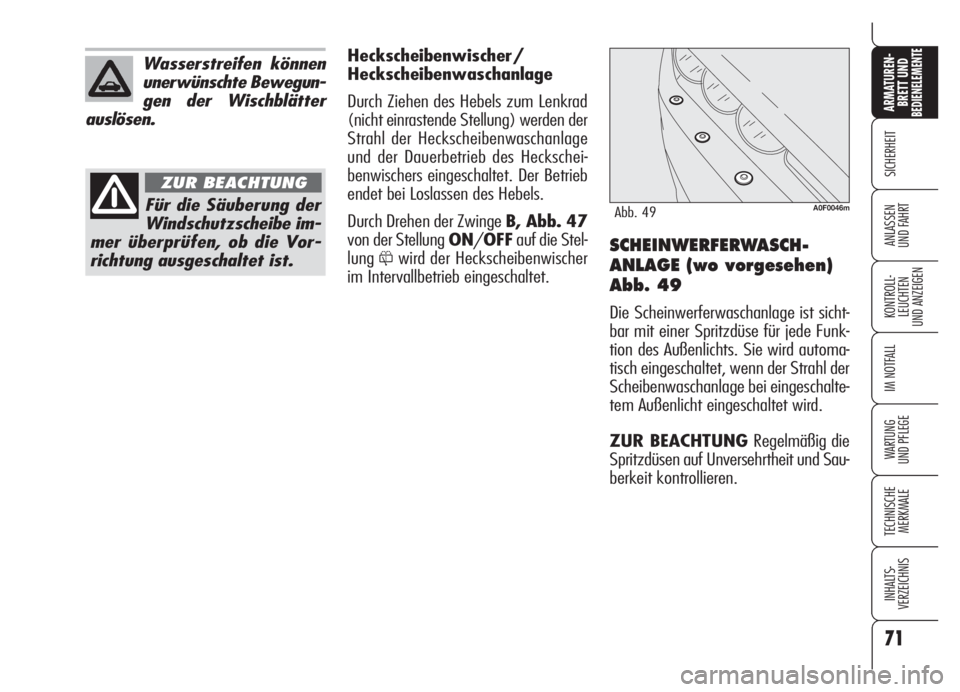

SCHEINWERFERWASCH-
ANLAGE (wo vorgesehen)
Abb. 49
Die Scheinwerferwaschanlage ist sicht-
bar mit einer Spritzdüse für jede Funk-
tion des Außenlichts. Sie wird automa-
tisch eingeschaltet, wenn der Strahl der
Scheibenwaschanlage bei eingeschalte-
tem Außenlicht eingeschaltet wird.
ZUR BEACHTUNG Regelmäßig die
Spritzdüsen auf Unversehrtheit und Sau-
berkeit kontrollieren.
Für die Säuberung der
Windschutzscheibe im-
mer überprüfen, ob die Vor-
richtung ausgeschaltet ist.
ZUR BEACHTUNG
A0F0046mAbb. 49
Wasserstreifen können
unerwünschte Bewegun-
gen der Wischblätter
auslösen.Heckscheibenwischer/
Heckscheibenwaschanlage
Durch Ziehen des Hebels zum Lenkrad
(nicht einrastende Stellung) werden der
Strahl der Heckscheibenwaschanlage
und der Dauerbetrieb des Heckschei-
benwischers eingeschaltet. Der Betrieb
endet bei Loslassen des Hebels.
Durch Drehen der Zwinge B, Abb. 47
von der Stellung ON/OFFauf die Stel-
lung
&wird der Heckscheibenwischer
im Intervallbetrieb eingeschaltet.
