2008 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

160
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

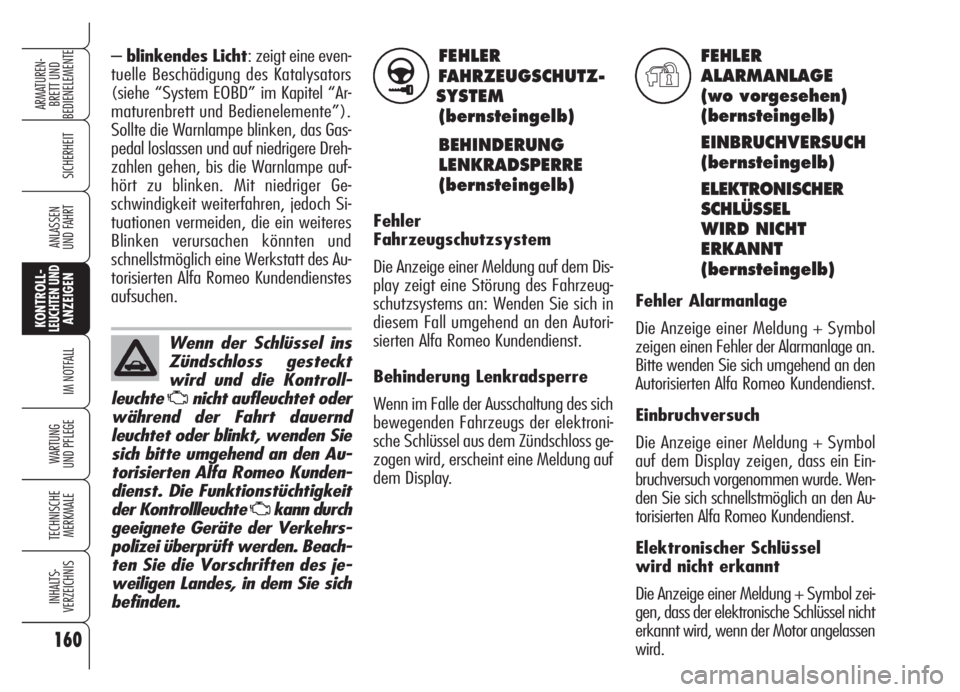

FEHLER
FAHRZEUGSCHUTZ-
SYSTEM
(bernsteingelb)
BEHINDERUNG
LENKRADSPERRE
(bernsteingelb)
Fehler
Fahrzeugschutzsystem
Die Anzeige einer Meldung auf dem Dis-
play zeigt eine Störung des Fahrzeug-
schutzsystems an: Wenden Sie sich in
diesem Fall umgehend an den Autori-
sierten Alfa Romeo Kundendienst.
Behinderung Lenkradsperre
Wenn im Falle der Ausschaltung des sich
bewegenden Fahrzeugs der elektroni-
sche Schlüssel aus dem Zündschloss ge-
zogen wird, erscheint eine Meldung auf
dem Display.
FEHLER
ALARMANLAGE
(wo vorgesehen)
(bernsteingelb)
EINBRUCHVERSUCH
(bernsteingelb)
ELEKTRONISCHER
SCHLÜSSEL
WIRD NICHT
ERKANNT
(bernsteingelb)
Fehler Alarmanlage
Die Anzeige einer Meldung + Symbol
zeigeneinen Fehler der Alarmanlage an.
Bitte wenden Sie sich umgehend an den
Autorisierten Alfa Romeo Kundendienst.
Einbruchversuch
Die Anzeige einer Meldung + Symbol
auf dem Display zeigen, dass ein Ein-
bruchversuch vorgenommen wurde. Wen-
den Sie sich schnellstmöglich an den Au-
torisierten Alfa Romeo Kundendienst.
Elektronischer Schlüssel
wird nicht erkannt
Die Anzeige einer Meldung + Symbol zei-
gen, dass der elektronische Schlüssel nicht
erkannt wird, wenn der Motor angelassen
wird. –blinkendes Licht: zeigt eine even-
tuelle Beschädigung des Katalysators
(siehe “System EOBD” im Kapitel “Ar-
maturenbrett und Bedienelemente”).
Sollte die Warnlampe blinken, das Gas-
pedal loslassen und auf niedrigere Dreh-
zahlen gehen, bis die Warnlampe auf-
hört zu blinken. Mit niedriger Ge-
schwindigkeit weiterfahren, jedoch Si-
tuationen vermeiden, die ein weiteres
Blinken verursachen könnten und
schnellstmöglich eine Werkstatt des Au-
torisierten Alfa Romeo Kundendienstes
aufsuchen.
Wenn der Schlüssel ins
Zündschloss gesteckt
wird und die Kontroll-
leuchte
Unicht aufleuchtet oder
während der Fahrt dauernd
leuchtet oder blinkt, wenden Sie
sich bitte umgehend an den Au-
torisierten Alfa Romeo Kunden-
dienst. Die Funktionstüchtigkeit
der Kontrollleuchte
Ukann durch
geeignete Geräte der Verkehrs-
polizei überprüft werden. Beach-
ten Sie die Vorschriften des je-
weiligen Landes, in dem Sie sich
befinden.
>Y

161
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

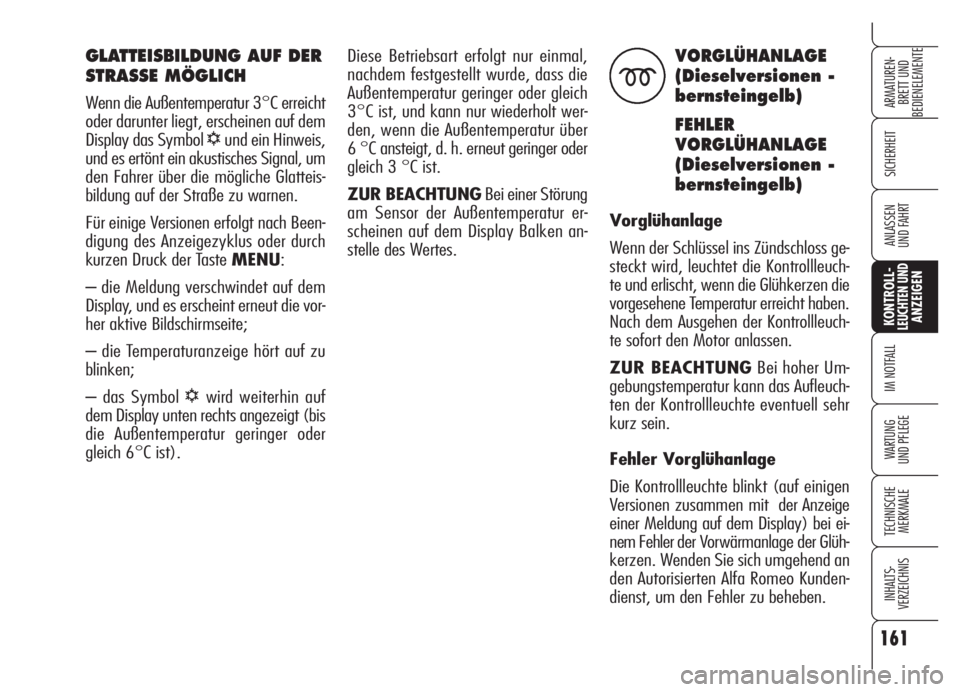

Diese Betriebsart erfolgt nur einmal,
nachdem festgestellt wurde, dass die
Außentemperatur geringer oder gleich
3°C ist, und kann nur wiederholt wer-
den, wenn die Außentemperatur über
6 °C ansteigt, d. h. erneut geringer oder
gleich 3 °C ist.
ZUR BEACHTUNGBei einer Störung
am Sensor der Außentemperatur er-
scheinen auf dem Display Balken an-
stelle des Wertes.VORGLÜHANLAGE
(Dieselversionen -
bernsteingelb)
FEHLER
VORGLÜHANLAGE
(Dieselversionen -
bernsteingelb)
Vorglühanlage
Wenn der Schlüssel ins Zündschloss ge-
steckt wird, leuchtet die Kontrollleuch-
te und erlischt, wenn die Glühkerzen die
vorgesehene Temperatur erreicht haben.
Nach dem Ausgehen der Kontrollleuch-
te sofort den Motor anlassen.
ZUR BEACHTUNGBei hoher Um-
gebungstemperatur kann das Aufleuch-
ten der Kontrollleuchte eventuell sehr
kurz sein.
Fehler Vorglühanlage
Die Kontrollleuchte blinkt (auf einigen
Versionen zusammen mit der Anzeige
einer Meldung auf dem Display) bei ei-
nem Fehlerder Vorwärmanlage der Glüh-
kerzen. Wenden Sie sich umgehend an
den Autorisierten Alfa Romeo Kunden-
dienst, um den Fehler zu beheben.
m
GLATTEISBILDUNG AUF DER
STRASSE MÖGLICH
Wenn die Außentemperatur 3°C erreicht
oder darunter liegt, erscheinen auf dem
Display das Symbol
√und ein Hinweis,
und es ertönt ein akustisches Signal, um
den Fahrer über die mögliche Glatteis-
bildung auf der Straße zu warnen.
Für einige Versionen erfolgt nach Been-
digung des Anzeigezyklus oder durch
kurzen Druck der Taste MENU:
– die Meldung verschwindet auf dem
Display, und es erscheint erneut die vor-
her aktive Bildschirmseite;
– die Temperaturanzeige hört auf zu
blinken;
– das Symbol
√wird weiterhin auf
dem Display unten rechts angezeigt (bis
die Außentemperatur geringer oder
gleich 6°C ist).

162
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

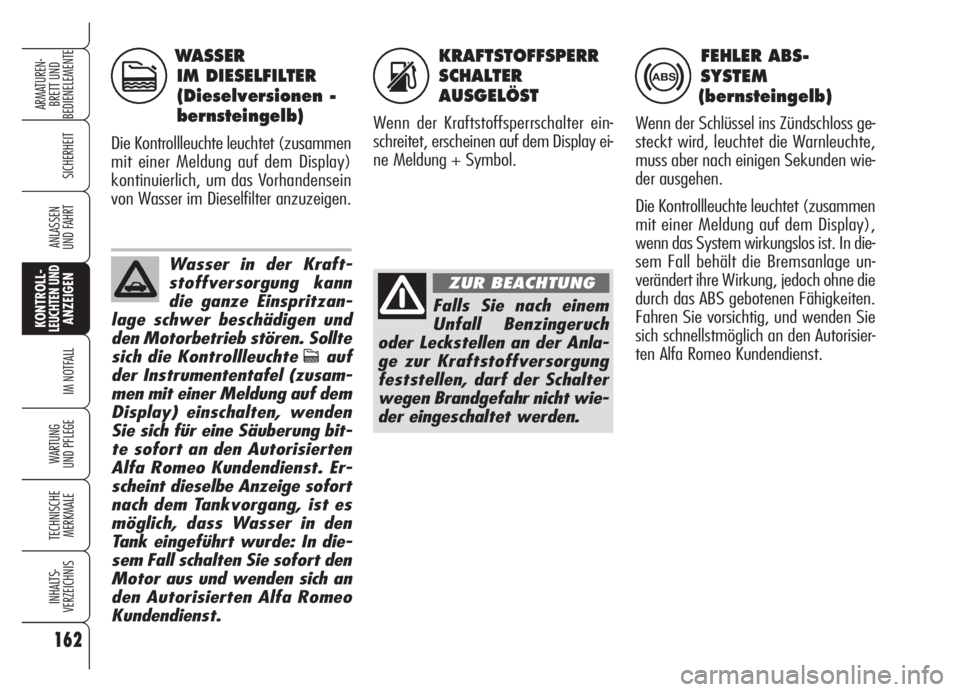

KRAFTSTOFFSPERR
SCHALTER
AUSGELÖST
Wenn der Kraftstoffsperrschalter ein-
schreitet, erscheinen auf dem Display ei-
ne Meldung + Symbol.
WASSER
IM DIESELFILTER
(Dieselversionen -
bernsteingelb)
Die Kontrollleuchte leuchtet (zusammen
mit einer Meldung auf dem Display)
kontinuierlich, um das Vorhandensein
von Wasser im Dieselfilter anzuzeigen.
c
Wasser in der Kraft-
stoffversorgung kann
die ganze Einspritzan-
lage schwer beschädigen und
den Motorbetrieb stören. Sollte
sich die Kontrollleuchte
cauf
der Instrumententafel (zusam-
men mit einer Meldung auf dem
Display) einschalten, wenden
Sie sich für eine Säuberung bit-
te sofort an den Autorisierten
Alfa Romeo Kundendienst. Er-
scheint dieselbe Anzeige sofort
nach dem Tankvorgang, ist es
möglich, dass Wasser in den
Tank eingeführt wurde: In die-
sem Fall schalten Sie sofort den
Motor aus und wenden sich an
den Autorisierten Alfa Romeo
Kundendienst.
FEHLER ABS-
SYSTEM
(bernsteingelb)
Wenn der Schlüssel ins Zündschloss ge-
steckt wird, leuchtet die Warnleuchte,
muss aber nach einigen Sekunden wie-
der ausgehen.
Die Kontrollleuchte leuchtet (zusammen
mit einer Meldung auf dem Display),
wenn das System wirkungslos ist. In die-
sem Fall behält die Bremsanlage un-
verändert ihre Wirkung, jedoch ohne die
durch das ABS gebotenen Fähigkeiten.
Fahren Sie vorsichtig, und wenden Sie
sich schnellstmöglich an den Autorisier-
ten Alfa Romeo Kundendienst.
>
Falls Sie nach einem
Unfall Benzingeruch
oder Leckstellen an der Anla-
ge zur Kraftstoffversorgung
feststellen, darf der Schalter
wegen Brandgefahr nicht wie-
der eingeschaltet werden.
ZUR BEACHTUNG
s

163
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

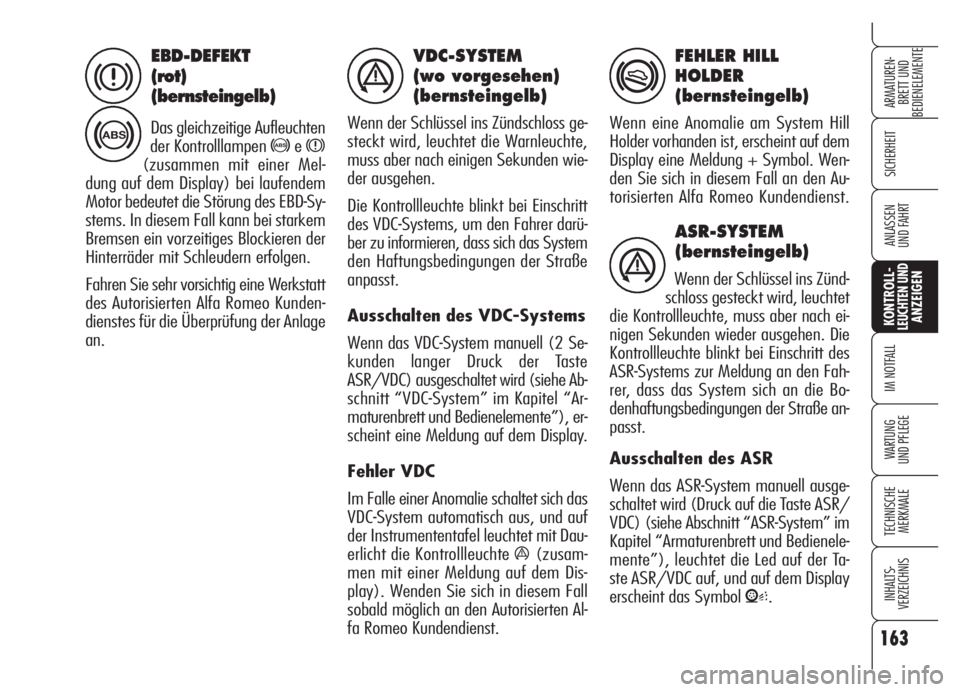

EBD-DEFEKT
(rot)
(bernsteingelb)
Das gleichzeitige Aufleuchten
der Kontrolllampen
>ex
(zusammen mit einer Mel-
dung auf dem Display) bei laufendem
Motor bedeutet die Störung des EBD-Sy-
stems. In diesem Fall kann bei starkem
Bremsen ein vorzeitiges Blockieren der
Hinterräder mit Schleudern erfolgen.
Fahren Sie sehr vorsichtig eine Werkstatt
des Autorisierten Alfa Romeo Kunden-
dienstes für die Überprüfung der Anlage
an.
VDC-SYSTEM
(wo vorgesehen)
(bernsteingelb)
Wenn der Schlüssel ins Zündschloss ge-
steckt wird, leuchtet die Warnleuchte,
muss aber nach einigen Sekunden wie-
der ausgehen.
Die Kontrollleuchte blinkt bei Einschritt
des VDC-Systems, um den Fahrer darü-
ber zu informieren, dass sich das System
den Haftungsbedingungen der Straße
anpasst.
Ausschalten des VDC-Systems
Wenn das VDC-System manuell (2 Se-
kunden langer Druck der Taste
ASR/VDC) ausgeschaltet wird (siehe Ab-
schnitt “VDC-System” im Kapitel “Ar-
maturenbrett und Bedienelemente”), er-
scheint eine Meldung auf dem Display.
Fehler VDC
Im Falle einer Anomalie schaltet sich das
VDC-System automatisch aus, und auf
der Instrumententafel leuchtet mit Dau-
erlicht die Kontrollleuchte
á(zusam-
men mit einer Meldung auf dem Dis-
play). Wenden Sie sich in diesem Fall
sobald möglich an den Autorisierten Al-
fa Romeo Kundendienst.
>
xá
ASR-SYSTEM
(bernsteingelb)
Wenn der Schlüssel ins Zünd-
schloss gesteckt wird, leuchtet
die Kontrollleuchte, muss aber nach ei-
nigen Sekunden wieder ausgehen. Die
Kontrollleuchte blinkt bei Einschritt des
ASR-Systems zur Meldung an den Fah-
rer, dass das System sich an die Bo-
denhaftungsbedingungen der Straße an-
passt.
Ausschalten des ASR
Wenn das ASR-System manuell ausge-
schaltet wird (Druck auf die Taste ASR/
VDC) (siehe Abschnitt “ASR-System” im
Kapitel “Armaturenbrett und Bedienele-
mente”), leuchtet die Led auf der Ta-
ste ASR/VDC auf, und auf dem Display
erscheint das Symbol
V.
á
FEHLER HILL
HOLDER
(bernsteingelb)
Wenn eine Anomalie am System Hill
Holder vorhanden ist, erscheint auf dem
Display eine Meldung + Symbol. Wen-
den Sie sich in diesem Fall an den Au-
torisierten Alfa Romeo Kundendienst.
*

164
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

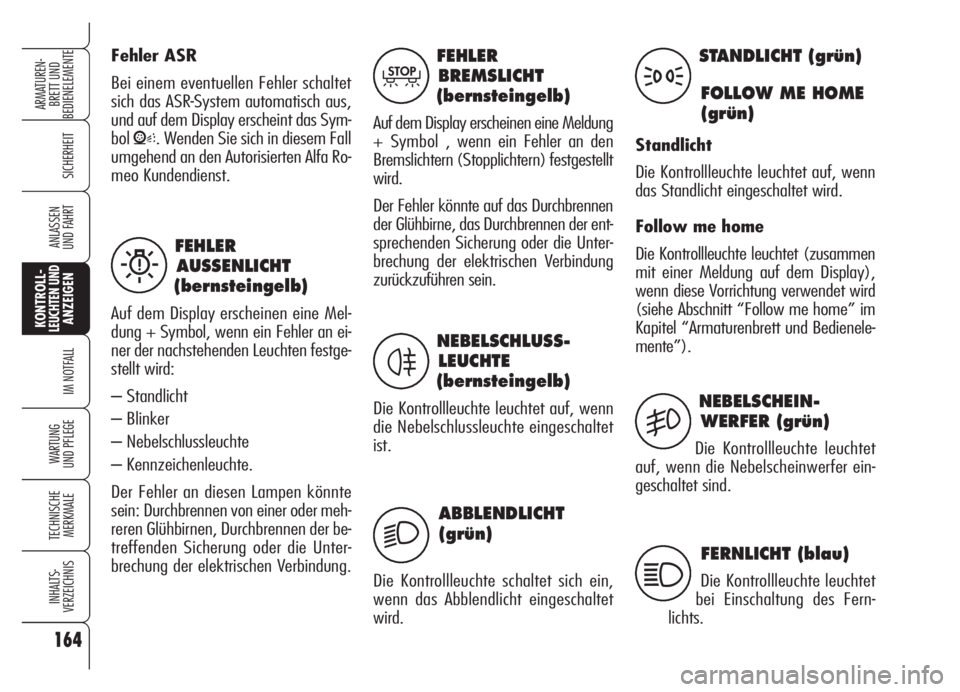

UND FAHRTFEHLER
AUSSENLICHT
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol, wenn ein Fehler an ei-
ner der nachstehenden Leuchten festge-
stellt wird:
– Standlicht
– Blinker
– Nebelschlussleuchte
– Kennzeichenleuchte.
Der Fehler an diesen Lampen könnte
sein: Durchbrennen von einer oder meh-
reren Glühbirnen, Durchbrennen der be-
treffenden Sicherung oder die Unter-
brechung der elektrischen Verbindung.
W
FEHLER
BREMSLICHT
(bernsteingelb)
Auf dem Display erscheinen eine Meldung
+ Symbol , wenn ein Fehler an den
Bremslichtern (Stopplichtern) festgestellt
wird.
Der Fehler könnte auf das Durchbrennen
der Glühbirne, das Durchbrennen der ent-
sprechenden Sicherung oder die Unter-
brechung der elektrischen Verbindung
zurückzuführen sein.
T
NEBELSCHLUSS-
LEUCHTE
(bernsteingelb)
Die Kontrollleuchte leuchtet auf, wenn
die Nebelschlussleuchte eingeschaltet
ist.NEBELSCHEIN-
WERFER (grün)
Die Kontrollleuchte leuchtet
auf, wenn die Nebelscheinwerfer ein-
geschaltet sind.
4
5
STANDLICHT (grün)
FOLLOW ME HOME
(grün)
Standlicht
Die Kontrollleuchte leuchtet auf, wenn
das Standlicht eingeschaltet wird.
Follow me home
Die Kontrollleuchte leuchtet (zusammen
mit einer Meldung auf dem Display),
wenn diese Vorrichtung verwendet wird
(siehe Abschnitt “Follow me home” im
Kapitel “Armaturenbrett und Bedienele-
mente”).
3
2
ABBLENDLICHT
(grün)
Die Kontrollleuchte schaltet sich ein,
wenn das Abblendlicht eingeschaltet
wird.
FERNLICHT (blau)
Die Kontrollleuchte leuchtet
bei Einschaltung des Fern-
lichts.1
Fehler ASR
Bei einem eventuellen Fehler schaltet
sich das ASR-System automatisch aus,
und auf dem Display erscheint das Sym-
bol
V. Wenden Sie sich in diesem Fall
umgehend an den Autorisierten Alfa Ro-
meo Kundendienst.

165
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

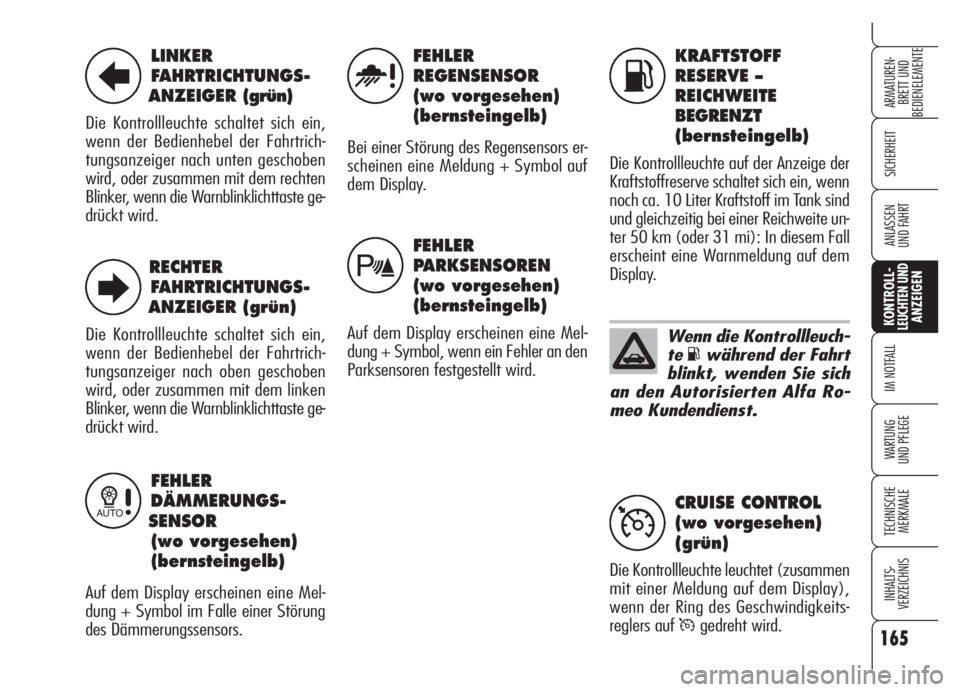

FEHLER
DÄMMERUNGS-
SENSOR
(wo vorgesehen)
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol im Falle einer Störung
des Dämmerungssensors.
FEHLER
PARKSENSOREN
(wo vorgesehen)
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol, wenn ein Fehler an den
Parksensoren festgestellt wird.
FEHLER
REGENSENSOR
(wo vorgesehen)
(bernsteingelb)
Bei einer Störung des Regensensors er-
scheinen eine Meldung + Symbol auf
dem Display.
1
u
t
LINKER
FAHRTRICHTUNGS-
ANZEIGER(grün)
Die Kontrollleuchte schaltet sich ein,
wenn der Bedienhebel der Fahrtrich-
tungsanzeiger nach unten geschoben
wird, oder zusammen mit dem rechten
Blinker, wenn die Warnblinklichttaste ge-
drückt wird.
RECHTER
FAHRTRICHTUNGS-
ANZEIGER (grün)
Die Kontrollleuchte schaltet sich ein,
wenn der Bedienhebel der Fahrtrich-
tungsanzeiger nach oben geschoben
wird, oder zusammen mit dem linken
Blinker, wenn die Warnblinklichttaste ge-
drückt wird.
R
E
KRAFTSTOFF
RESERVE –
REICHWEITE
BEGRENZT
(bernsteingelb)
Die Kontrollleuchte auf der Anzeige der
Kraftstoffreserve schaltet sich ein, wenn
noch ca. 10 Liter Kraftstoff im Tank sind
und gleichzeitig bei einer Reichweite un-
ter 50 km (oder 31 mi): In diesem Fall
erscheint eine Warnmeldung auf dem
Display.
CRUISE CONTROL
(wo vorgesehen)
(grün)
Die Kontrollleuchte leuchtet (zusammen
mit einer Meldung auf dem Display),
wenn der Ring des Geschwindigkeits-
reglers auf
Ügedreht wird.
K
Ü
Wenn die Kontrollleuch-
te
Kwährend der Fahrt
blinkt, wenden Sie sich
an den Autorisierten Alfa Ro-
meo Kundendienst.

166
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

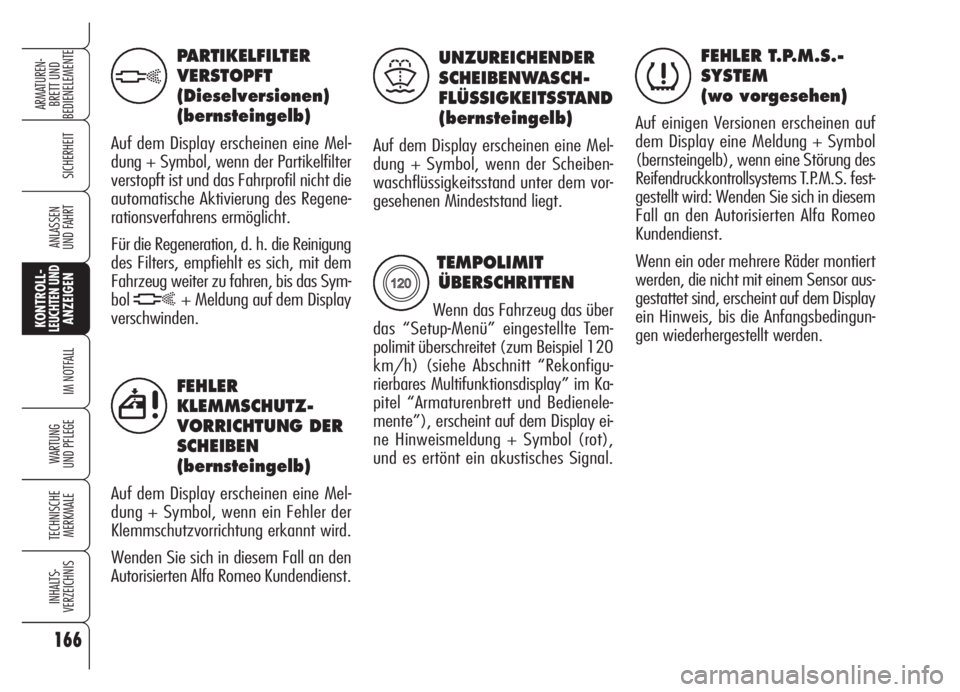

FEHLER
KLEMMSCHUTZ-
VORRICHTUNG DER
SCHEIBEN
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol, wenn ein Fehler der
Klemmschutzvorrichtung erkannt wird.
Wenden Sie sich in diesem Fall an den
Autorisierten Alfa Romeo Kundendienst.
PARTIKELFILTER
VERSTOPFT
(Dieselversionen)
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol, wenn der Partikelfilter
verstopft ist und das Fahrprofil nicht die
automatische Aktivierung des Regene-
rationsverfahrens ermöglicht.
Für die Regeneration, d. h. die Reinigung
des Filters, empfiehlt es sich, mit dem
Fahrzeug weiter zu fahren, bis das Sym-
bol
h+ Meldung auf dem Display
verschwinden.
h
5
UNZUREICHENDER
SCHEIBENWASCH-
FLÜSSIGKEITSSTAND
(bernsteingelb)
Auf dem Display erscheinen eine Mel-
dung + Symbol, wenn der Scheiben-
waschflüssigkeitsstand unter dem vor-
gesehenen Mindeststand liegt.
)
TEMPOLIMIT
ÜBERSCHRITTEN
Wenn das Fahrzeug das über
das “Setup-Menü” eingestellte Tem-
polimit überschreitet (zum Beispiel 120
km/h) (siehe Abschnitt “Rekonfigu-
rierbares Multifunktionsdisplay” im Ka-
pitel “Armaturenbrett und Bedienele-
mente”), erscheint auf dem Display ei-
ne Hinweismeldung + Symbol (rot),
und es ertönt ein akustisches Signal.X
FEHLER T.P.M.S.-
SYSTEM
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), wenn eine Störung des
Reifendruckkontrollsystems T.P.M.S. fest-
gestellt wird: Wenden Sie sich in diesem
Fall an den Autorisierten Alfa Romeo
Kundendienst.
Wenn ein oder mehrere Räder montiert
werden, die nicht mit einem Sensor aus-
gestattet sind, erscheint auf dem Display
ein Hinweis, bis die Anfangsbedingun-
gen wiederhergestellt werden.
n

167
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

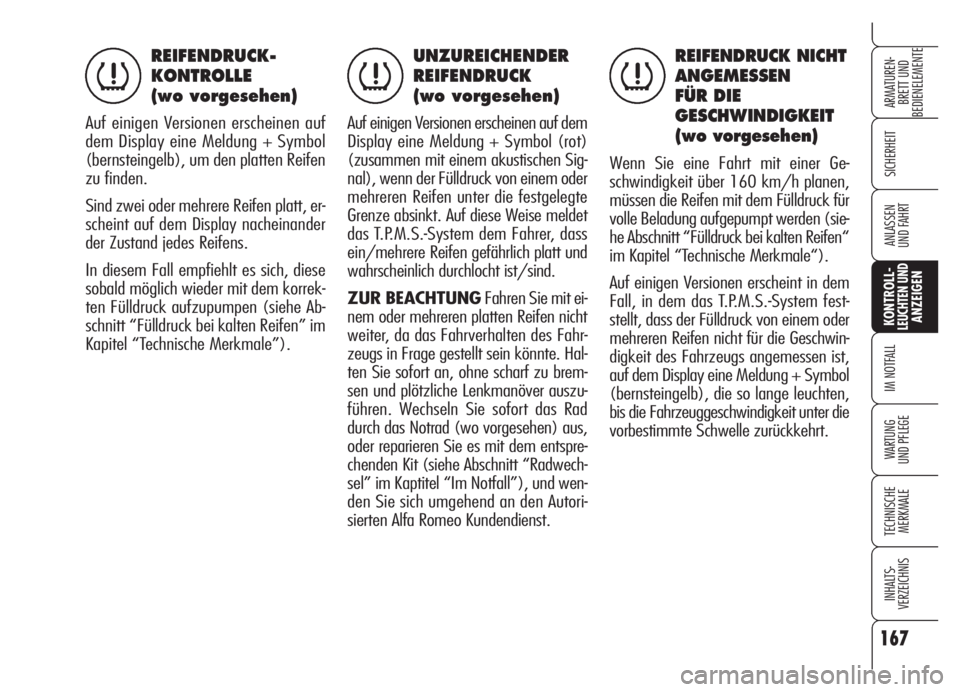

REIFENDRUCK-
KONTROLLE
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), um den platten Reifen
zu finden.
Sind zwei oder mehrere Reifen platt, er-
scheint auf dem Display nacheinander
der Zustand jedes Reifens.
In diesem Fall empfiehlt es sich, diese
sobald möglich wieder mit dem korrek-
ten Fülldruck aufzupumpen (siehe Ab-
schnitt “Fülldruck bei kalten Reifen” im
Kapitel “Technische Merkmale”).
UNZUREICHENDER
REIFENDRUCK
(wo vorgesehen)
Auf einigen Versionen erscheinen auf dem
Display eine Meldung + Symbol (rot)
(zusammen mit einem akustischen Sig-
nal), wenn der Fülldruck von einem oder
mehreren Reifen unter die festgelegte
Grenze absinkt. Auf diese Weise meldet
das T.P.M.S.-System dem Fahrer, dass
ein/mehrere Reifen gefährlich platt und
wahrscheinlich durchlocht ist/sind.
ZUR BEACHTUNGFahren Sie mit ei-
nem oder mehreren platten Reifen nicht
weiter, da das Fahrverhalten des Fahr-
zeugs in Frage gestellt sein könnte. Hal-
ten Sie sofort an, ohne scharf zu brem-
sen und plötzliche Lenkmanöver auszu-
führen. Wechseln Sie sofort das Rad
durch das Notrad (wo vorgesehen) aus,
oder reparieren Sie es mit dem entspre-
chenden Kit (siehe Abschnitt “Radwech-
sel” im Kaptitel “Im Notfall”), und wen-
den Sie sich umgehend an den Autori-
sierten Alfa Romeo Kundendienst.
REIFENDRUCK NICHT
ANGEMESSEN
FÜR DIE
GESCHWINDIGKEIT
(wo vorgesehen)
Wenn Sie eine Fahrt mit einer Ge-
schwindigkeit über 160 km/h planen,
müssen die Reifen mit dem Fülldruck für
volle Beladung aufgepumpt werden (sie-
he Abschnitt “Fülldruck bei kalten Reifen“
im Kapitel “Technische Merkmale“).
Auf einigen Versionen erscheint in dem
Fall, in dem das T.P.M.S.-System fest-
stellt, dass der Fülldruck von einem oder
mehreren Reifen nicht für die Geschwin-
digkeit des Fahrzeugs angemessen ist,
auf dem Display eine Meldung + Symbol
(bernsteingelb), die so lange leuchten,
bis die Fahrzeuggeschwindigkeit unter die
vorbestimmte Schwelle zurückkehrt.
nnn
