UND FAHRT❒die Abdeckung B, Abb. 41auf der
LampeA, Abb. 40wieder
schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
HANDSCHUHFACH-
BELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒das Handschuhfach öffnen;
❒die Lampe A, Abb. 40am vom
Pfeil angegebenen Punkt abhebeln
und herausziehen;
❒die SchutzabdeckungB, Abb. 41
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0F0172mAbb. 40A0F0173mAbb. 41
KOFFERRAUMBELEUCHTUNG
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum öffnen;
❒die Lampe A, Abb. 42am vom
Pfeil angegebenen Punkt abhebeln;
A0F0205mAbb. 42

193
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0F0204mAbb. 43
❒den Schutzdeckel B, Abb. 43 öff-
nen, und die Glühlampe durch Auf-
biegen der seitlichen Kontaktzungen
lösen und durch eine neue ersetzen;
darauf achten, dass die neue Lampe
richtig zwischen den Kontaktzungen
sitzt;
❒den Schutzdeckel Bwieder schließen;
❒die Lampe wieder einsetzen, und zu-
erst von einer Seite und dann durch
Druck auf die andere Seite in ihrer
korrekten Position befestigen, bis sie
hörbar einrastet.
EINSTIEGLICHT
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Tür öffnen und die transparente
AbdeckungA, Abb. 44durch Ab-
hebeln an den vom Pfeil angegebe-
nem Punkt herausziehen;
❒die Schutzabdeckung B, Abb. 45
anheben und die mit Druck einge-
setzte Lampe durch eine neue er-
setzen;
A0F0075mAbb. 44
❒die Abdeckung B, Abb. 45 auf der
LampeA, Abb. 44wieder
schließen;
❒die Deckenleuchte wieder auf einer
Seite in ihrer korrekten Position ein-
setzen, und dann auf die andere Sei-
te drücken, bis das Einrastgeräusch er-
tönt.
A0F0235mAbb. 45

194
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0F0119mAbb. 46
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere
Materialien ersetzt werden.
Die Sicherung darf nie-
mals durch eine neue
mit höherer Stromstärke er-
setzt werden: Brandgefahr.
ZUR BEACHTUNG
Wenn eine Hauptsiche-
rung (MEGA-FUSE,
MAXI-FUSE) durchgebrannt
ist, wenden Sie sich an den Au-
torisierten Alfa Romeo Kun-
dendienst. Vor dem Auswech-
seln einer Sicherung muss man
sich vergewissern, dass der
Zündschlüssel abgezogen ist
und/oder alle Verbraucher
ausgeschaltet sind.
ZUR BEACHTUNG
Sollte die Sicherung er-
neut durchbrennen,
wenden Sie sich an den Auto-
risierten Alfa Romeo Kunden-
dienst.
ZUR BEACHTUNG
AUSWECHSELN DER
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei De-
fekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss man deshalb zuerst die entspre-
chende Sicherung überprüfen. Das Lei-
terelement darf nicht unterbrochen sein.
Anderenfalls muss die durchgebrannte
Sicherung durch eine andere mit dem
gleichen Amperewert (gleiche Farbe)
ausgewechselt werden.
A:unversehrte Sicherung
B:Sicherung mit unterbrochenem Si-
cherungselement.
Die durchgebrannte Sicherung ist mit der
PinzetteCherauszunehmen, die sich
auf dem Sicherungsverteiler des Arma-
turenbretts befindet.

195
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTZUGANG ZU DEN
SICHERUNGEN
Die Sicherungen des Fahrzeugs sind auf
vier Verteiler aufgeteilt, die sich auf dem
Armaturenbrett, auf dem Pluspol der
Batterie, neben der Batterie und im Kof-
ferraum befinden (linke Seite).
Verteiler im Armaturenbrett
Für den Zugang zu den Sicherungen ist
die Schraube A, Abb. 47abzu-
schrauben und die Schutzverkleidung B
zu entfernen.
A0F0157mAbb. 47
A0F0124mAbb. 48

196
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

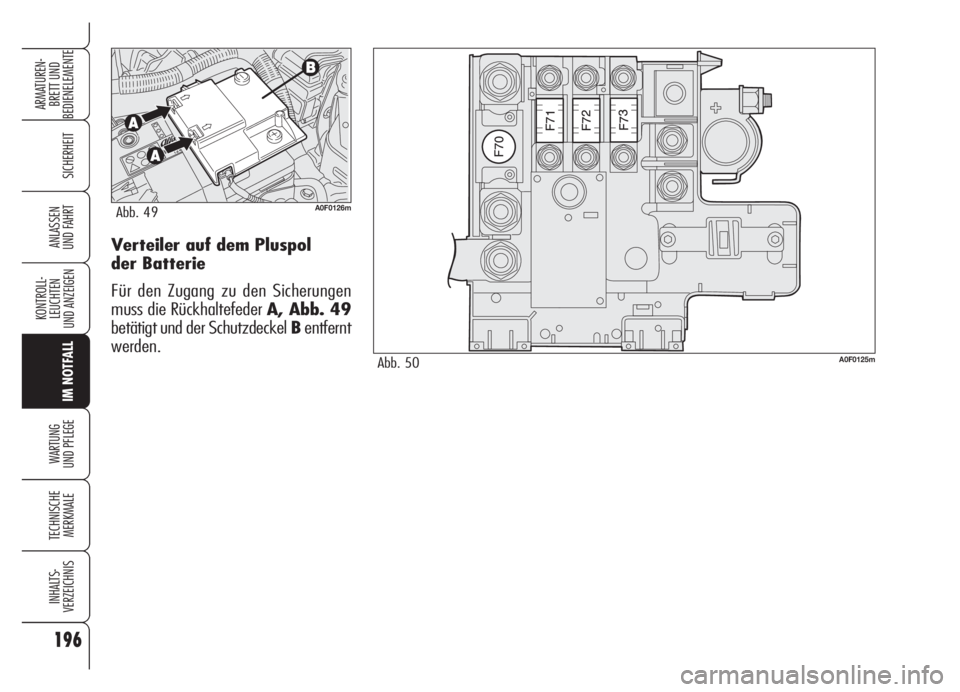

UND FAHRTVerteiler auf dem Pluspol
der Batterie
Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 49
betätigt und der Schutzdeckel Bentfernt
werden.
A0F0126mAbb. 49
A0F0125mAbb. 50

197
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

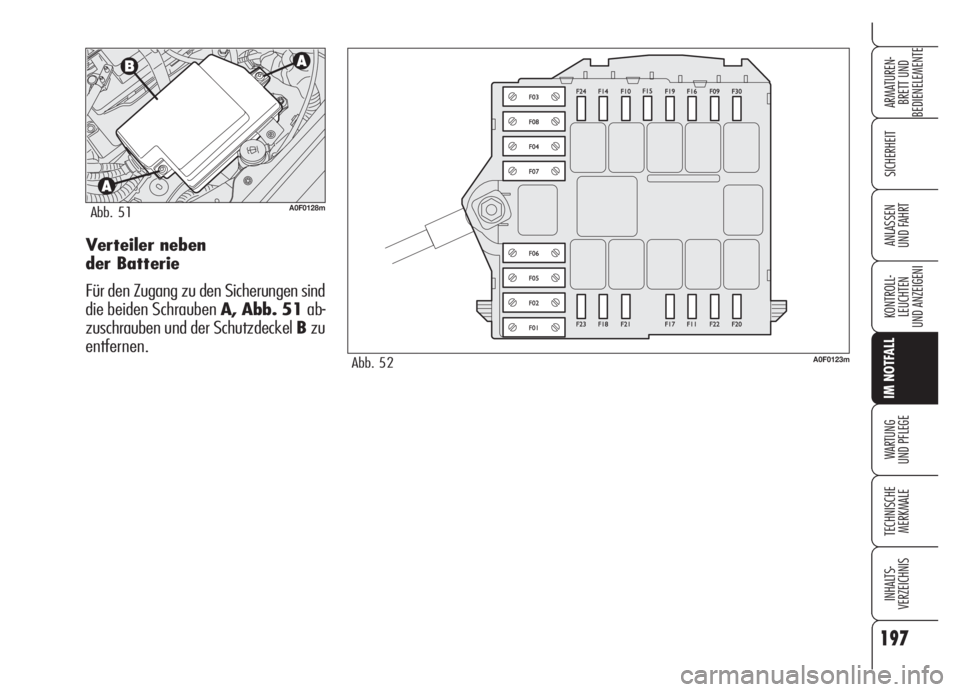

UND FAHRTVerteiler neben
der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 51 ab-
zuschrauben und der Schutzdeckel Bzu
entfernen.
A0F0128mAbb. 51
A0F0123mAbb. 52

198
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

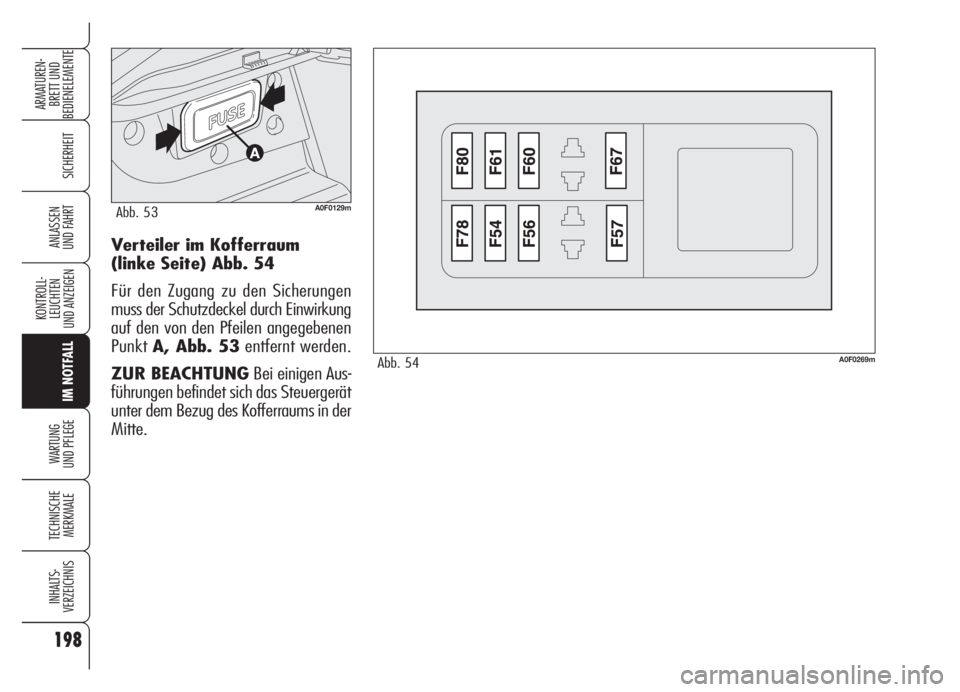

UND FAHRTVerteiler im Kofferraum
(linke Seite) Abb. 54
Für den Zugang zu den Sicherungen
muss der Schutzdeckel durch Einwirkung
auf den von den Pfeilen angegebenen
PunktA, Abb. 53entfernt werden.
ZUR BEACHTUNGBei einigen Aus-
führungen befindet sich das Steuergerät
unter dem Bezug des Kofferraums in der
Mitte.
A0F0129mAbb. 53
A0F0269mAbb. 54

199
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUSAMMENFASSUNG ALLER SICHERUNGEN
LEUCHTE SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht F14 10 52
Linkes Fernlicht F15 10 52
Rechtes Abblendlicht F12 15 48
Linkes Abblendlicht F13 15 48
Nebelscheinwerfer F30 15 52
Rückfahrlicht F35 7,5 48
Drittes Bremslicht F37 10 48
Vordere/hintere Deckenleuchte F39 10 48
Vordere Deckenleuchte F49 7,5 48
Fahrtrichtungsanzeiger F53 10 48
Warnblinkleuchte F53 10 48
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Steuerelektronik Motorraum F70 (MEGA-FUSE) 150 50
Steuerelektronik Instrumententafel F71 70 50
Steuerelektronik Kraftstoffvorwärmung (Dieselversionen) F73 60 50
Steuerelektronik Kofferraum F01 (MAXI-FUSE) 70 52
Steuerelektronik Instrumententafel F01 (MAXI-FUSE) 70 52
