2008.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

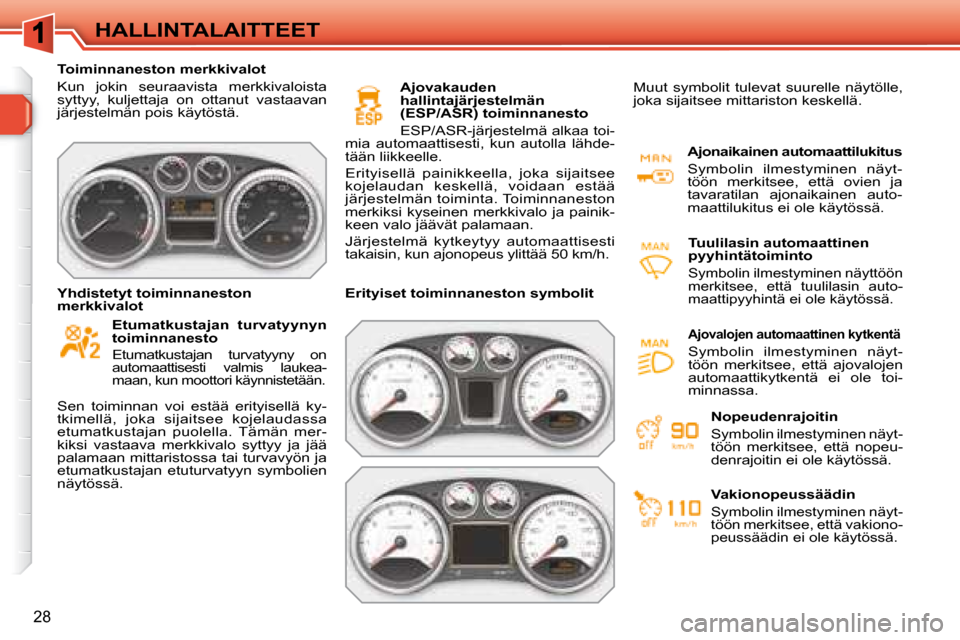

28
HALLINTALAITTEET
Toiminnaneston merkkivalot
Kun jokin seuraavista merkkivaloista
syttyy, kuljettaja on ottanut vastaavan
järjestelmän pois käytöstä.

Etumatkustajan turvatyynyn
toiminnanesto
Etumatkustajan turvatyyny on
automaattisesti valmis laukea-
maan, kun moottori käynnistetään.
Sen toiminnan voi estää erityisellä ky-
tkimellä, joka sijaitsee kojelaudassa
etumatkustajan puolella. Tämän mer-
kiksi vastaava merkkivalo syttyy ja jää
palamaan mittaristossa tai turvavyön ja
etumatkustajan etuturvatyyn symbolien
näytössä. Ajovakauden
hallintajärjestelmän
(ESP/ASR) toiminnanesto
ESP/ASR-järjestelmä alkaa toi-
mia automaattisesti, kun autolla lähde-
tään liikkeelle.
Erityisellä painikkeella, joka sijaitsee
kojelaudan keskellä, voidaan estää
järjestelmän toiminta. Toiminnaneston
merkiksi kyseinen merkkivalo ja painik-
keen valo jäävät palamaan.
Järjestelmä kytkeytyy automaattisesti
takaisin, kun ajonopeus ylittää 50 km/h.
Yhdistetyt toiminnaneston
merkkivalot Erityiset toiminnaneston symbolit Ajonaikainen automaattilukitus
Symbolin ilmestyminen näyt-
töön merkitsee, että ovien ja
tavaratilan ajonaikainen auto-
maattilukitus ei ole käytössä.
Tuulilasin automaattinen
pyyhintätoiminto
Symbolin ilmestyminen näyttöön
merkitsee, että tuulilasin auto-
maattipyyhintä ei ole käytössä.
Muut symbolit tulevat suurelle näytölle,
joka sijaitsee mittariston keskellä.
Nopeudenrajoitin
Symbolin ilmestyminen näyt-
töön merkitsee, että nopeu-
denrajoitin ei ole käytössä.
Vakionopeussäädin
Symbolin ilmestyminen näyt-
töön merkitsee, että vakiono-
peussäädin ei ole käytössä.
Ajovalojen automaattinen kytkentä
Symbolin ilmestyminen näyt-
töön merkitsee, että ajovalojen
automaattikytkentä ei ole toi-
minnassa.

!

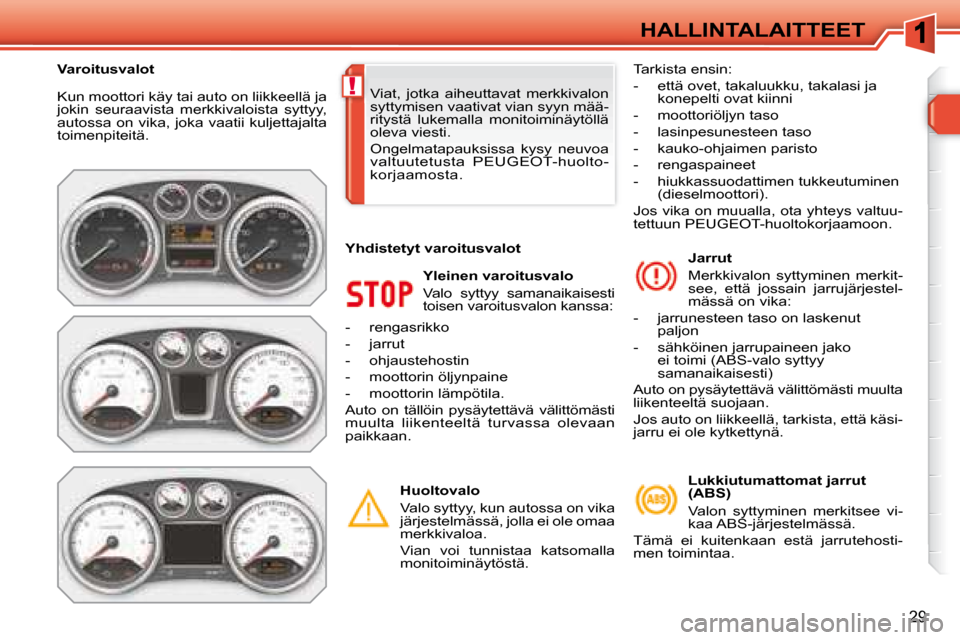

29
HALLINTALAITTEET
Kun moottori käy tai auto on liikkeellä ja
jokin seuraavista merkkivaloista syttyy,
autossa on vika, joka vaatii kuljettajalta
toimenpiteitä.
Yleinen varoitusvalo
Valo syttyy samanaikaisesti
toisen varoitusvalon kanssa:
- rengasrikko
- jarrut
- ohjaustehostin
- moottorin öljynpaine
- moottorin lämpötila.
Auto on tällöin pysäytettävä välittömästi
muulta liikenteeltä turvassa olevaan paikkaan.
Huoltovalo
Valo syttyy, kun autossa on vika
järjestelmässä, jolla ei ole omaa
merkkivaloa.
Vian voi tunnistaa katsomalla
monitoiminäytöstä. Jarrut
Merkkivalon syttyminen merkit-
see, että jossain jarrujärjestel-
mässä on vika:
- jarrunesteen taso on laskenut paljon
- sähköinen jarrupaineen jako ei toimi (ABS-valo syttyy
samanaikaisesti)
Auto on pysäytettävä välittömästi muulta
liikenteeltä suojaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Viat, jotka aiheuttavat merkkivalon
syttymisen vaativat vian syyn mää-
ritystä lukemalla monitoiminäytöllä
oleva viesti.
Ongelmatapauksissa kysy neuvoa
valtuutetusta PEUGEOT -huolto-korjaamosta.
Varoitusvalot
Lukkiutumattomat jarrut
(ABS)
Valon syttyminen merkitsee vi-
kaa ABS-järjestelmässä.
Tämä ei kuitenkaan estä jarrutehosti-
men toimintaa.
Yhdistetyt varoitusvalot

Tarkista ensin:
- että ovet, takaluukku, takalasi ja
konepelti ovat kiinni
- moottoriöljyn taso
- lasinpesunesteen taso
- kauko-ohjaimen paristo
- rengaspaineet
- hiukkassuodattimen tukkeutuminen (dieselmoottori).
Jos vika on muualla, ota yhteys valtuu-
tettuun PEUGEOT -huoltokorjaamoon.

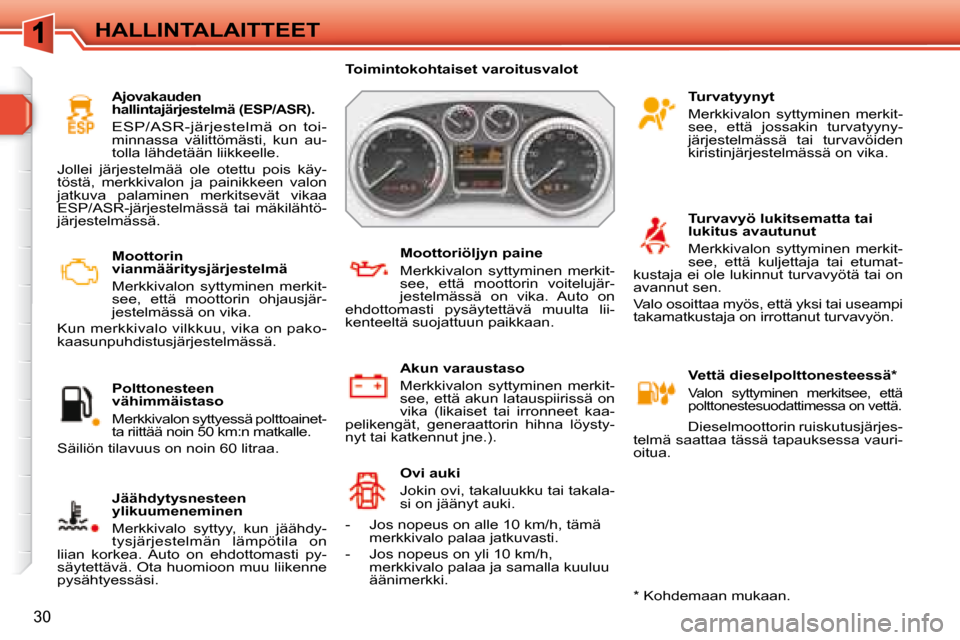

30
HALLINTALAITTEET Moottorin
vianmääritysjärjestelmä
Merkkivalon syttyminen merkit-
see, että moottorin ohjausjär-
jestelmässä on vika.
Kun merkkivalo vilkkuu, vika on pako-
kaasunpuhdistusjärjestelmässä.
Polttonesteen
vähimmäistaso
Merkkivalon syttyessä polttoainet-
ta riittää noin 50 km:n matkalle.
Säiliön tilavuus on noin 60 litraa.
Jäähdytysnesteen
ylikuumeneminen
Merkkivalo syttyy, kun jäähdy-
tysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti py-
säytettävä. Ota huomioon muu liikenne
pysähtyessäsi. Turvatyynyt
Merkkivalon syttyminen merkit-
see, että jossakin turvatyyny-
järjestelmässä tai turvavöiden
kiristinjärjestelmässä on vika.
Turvavyö lukitsematta tai
lukitus avautunut
Merkkivalon syttyminen merkit-
see, että kuljettaja tai etumat-
kustaja ei ole lukinnut turvavyötä tai on
avannut sen.
Valo osoittaa myös, että yksi tai useampi
takamatkustaja on irrottanut turvavyön.
Vettä dieselpolttonesteessä *
Valon syttyminen merkitsee, että
polttonestesuodattimessa on vettä.
Dieselmoottorin ruiskutusjärjes-
telmä saattaa tässä tapauksessa vauri-
oitua.
Ovi auki
Jokin ovi, takaluukku tai takala-
si on jäänyt auki.
- Jos nopeus on alle 10 km/h, tämä merkkivalo palaa jatkuvasti.
- Jos nopeus on yli 10 km/h, merkkivalo palaa ja samalla kuuluu
äänimerkki. Akun varaustaso
Merkkivalon syttyminen merkit-
see, että akun latauspiirissä on
vika (likaiset tai irronneet kaa-
pelikengät, generaattorin hihna löysty-
nyt tai katkennut jne.). Moottoriöljyn paine
Merkkivalon syttyminen merkit-
see, että moottorin voitelujär-
jestelmässä on vika. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteeltä suojattuun paikkaan.
Toimintokohtaiset varoitusvalot
* Kohdemaan mukaan.
Ajovakauden
hallintajärjestelmä (ESP/ASR).
ESP/ASR-järjestelmä on toi-minnassa välittömästi, kun au-
tolla lähdetään liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, merkkivalon ja painikkeen valon
jatkuva palaminen merkitsevät vikaa
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä.

i
!

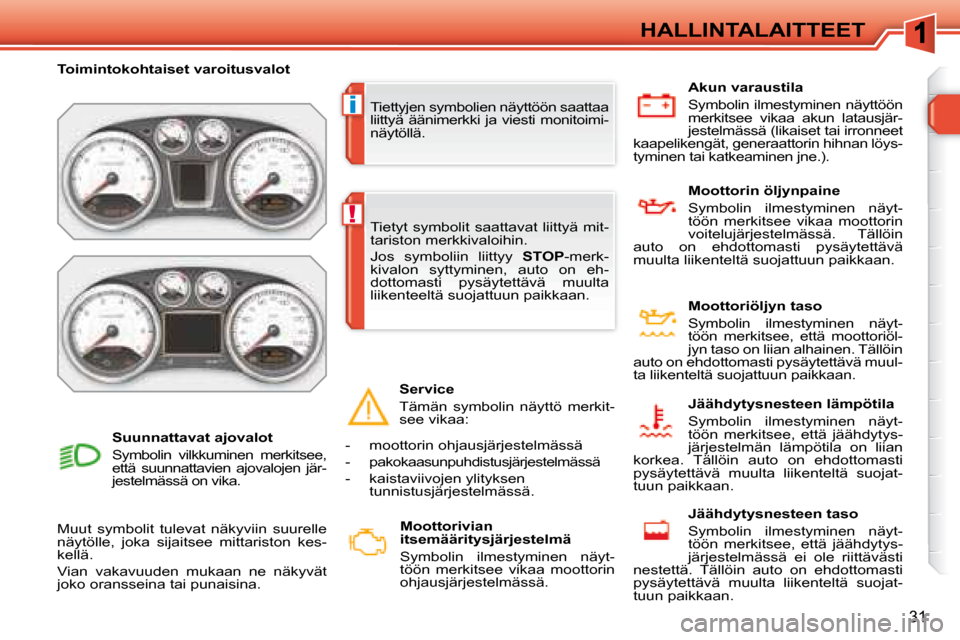

31
HALLINTALAITTEET
Tiettyjen symbolien näyttöön saattaa
liittyä äänimerkki ja viesti monitoimi-
näytöllä.
Toimintokohtaiset varoitusvalot
Muut symbolit tulevat näkyviin suurelle
näytölle, joka sijaitsee mittariston kes-
kellä.
Vian vakavuuden mukaan ne näkyvät
joko oransseina tai punaisina. Tietyt symbolit saattavat liittyä mit-
tariston merkkivaloihin.
Jos symboliin liittyy
STOP -merk-
kivalon syttyminen, auto on eh-
dottomasti pysäytettävä muulta
liikenteeltä suojattuun paikkaan.
Suunnattavat ajovalot
Symbolin vilkkuminen merkitsee,
että suunnattavien ajovalojen jär-
jestelmässä on vika. Moottorin öljynpaine
Symbolin ilmestyminen näyt-
töön merkitsee vikaa moottorin
voitelujärjestelmässä. Tällöin
auto on ehdottomasti pysäytettävä
muulta liikenteltä suojattuun paikkaan.
Service
Tämän symbolin näyttö merkit-
see vikaa: Moottorivian
itsemääritysjärjestelmä
Symbolin ilmestyminen näyt-
töön merkitsee vikaa moottorin
ohjausjärjestelmässä. Moottoriöljyn taso
Symbolin ilmestyminen näyt-
töön merkitsee, että moottoriöl-
jyn taso on liian alhainen. Tällöin
auto on ehdottomasti pysäytettävä muul-
ta liikenteltä suojattuun paikkaan.
Jäähdytysnesteen lämpötila
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmän lämpötila on liian
korkea. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan.
Jäähdytysnesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmässä ei ole riittävästi
nestettä. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan. Akun varaustila
Symbolin ilmestyminen näyttöön
merkitsee vikaa akun latausjär-
jestelmässä (likaiset tai irronneet
kaapelikengät, generaattorin hihnan löys-
tyminen tai katkeaminen jne.).

- moottorin ohjausjärjestelmässä
-pakokaasunpuhdistusjärjestelmässä
- kaistaviivojen ylityksen tunnistusjärjestelmässä.

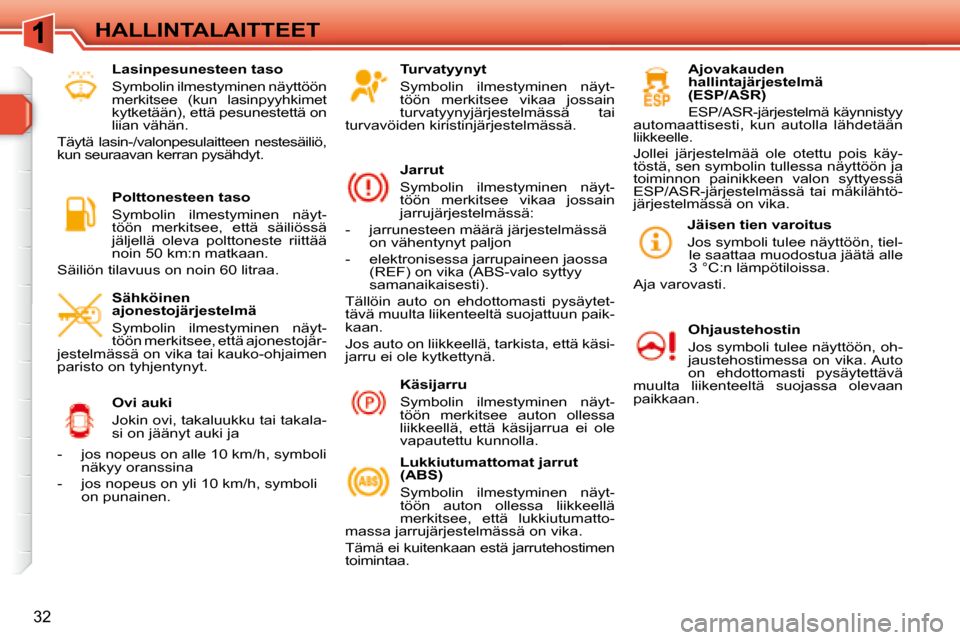

32
HALLINTALAITTEET Turvatyynyt
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
turvatyynyjärjestelmässä tai
turvavöiden kiristinjärjestelmässä.
Jarrut
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
jarrujärjestelmässä:
- jarrunesteen määrä järjestelmässä on vähentynyt paljon
- elektronisessa jarrupaineen jaossa (REF) on vika (ABS-valo syttyy
samanaikaisesti).
Tällöin auto on ehdottomasti pysäytet-
tävä muulta liikenteeltä suojattuun paik-
kaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Lukkiutumattomat jarrut
(ABS)
Symbolin ilmestyminen näyt-
töön auton ollessa liikkeellä
merkitsee, että lukkiutumatto-
massa jarrujärjestelmässä on vika.
Tämä ei kuitenkaan estä jarrutehostimen
toimintaa. Ajovakauden
hallintajärjestelmä
(ESP/ASR)
ESP/ASR-järjestelmä käynnistyy
automaattisesti, kun autolla lähdetään
liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, sen symbolin tullessa näyttöön ja
toiminnon painikkeen valon syttyessä
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä on vika.
Ohjaustehostin
Jos symboli tulee näyttöön, oh-
jaustehostimessa on vika. Auto
on ehdottomasti pysäytettävä
muulta liikenteeltä suojassa olevaan
paikkaan.
Ovi auki
Jokin ovi, takaluukku tai takala-
si on jäänyt auki ja
- jos nopeus on alle 10 km/h, symboli näkyy oranssina
- jos nopeus on yli 10 km/h, symboli on punainen. Jäisen tien varoitus
Jos symboli tulee näyttöön, tiel-
le saattaa muodostua jäätä alle
3 °C:n lämpötiloissa.
Aja varovasti.
Käsijarru
Symbolin ilmestyminen näyt-
töön merkitsee auton ollessa
liikkeellä, että käsijarrua ei ole
vapautettu kunnolla.
Sähköinen
ajonestojärjestelmä
Symbolin ilmestyminen näyt-
töön merkitsee, että ajonestojär-
jestelmässä on vika tai kauko-ohjaimen
paristo on tyhjentynyt. Polttonesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että säiliössä
jäljellä oleva polttoneste riittää
noin 50 km:n matkaan.
Säiliön tilavuus on noin 60 litraa. Lasinpesunesteen taso
Symbolin ilmestyminen näyttöön
merkitsee (kun lasinpyyhkimet
kytketään), että pesunestettä on
liian vähän.
Täytä lasin-/valonpesulaitteen nestesäiliö,
kun seuraavan kerran pysähdyt.

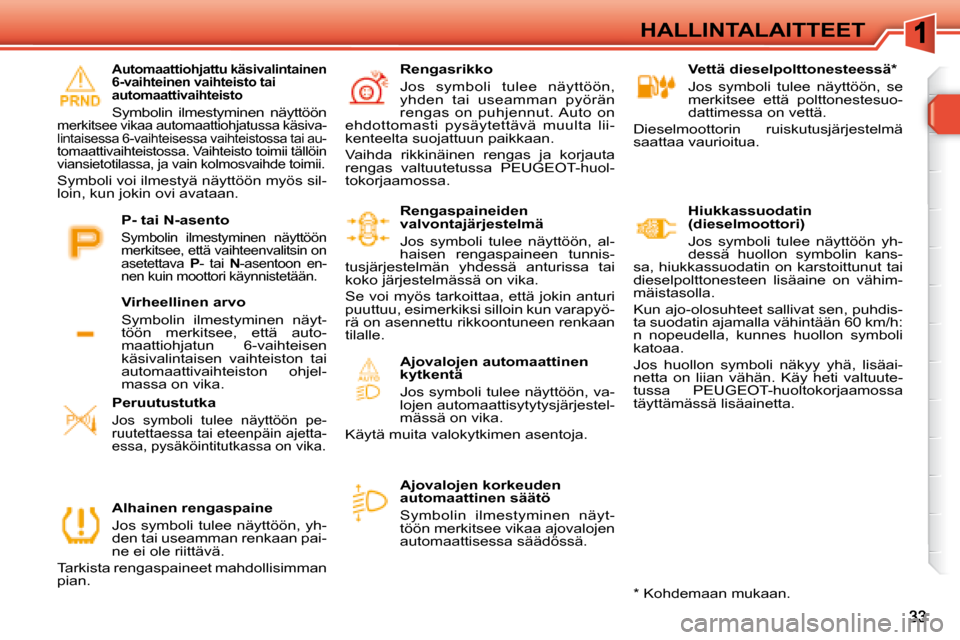

HALLINTALAITTEET Vettä dieselpolttonesteessä *
Jos symboli tulee näyttöön, se
merkitsee että polttonestesuo-
dattimessa on vettä.
Dieselmoottorin ruiskutusjärjestelmä
saattaa vaurioitua.
Ajovalojen korkeuden
automaattinen säätö
Symbolin ilmestyminen näyt-
töön merkitsee vikaa ajovalojen
automaattisessa säädössä. Hiukkassuodatin
(dieselmoottori)
Jos symboli tulee näyttöön yh-
dessä huollon symbolin kans-
sa, hiukkassuodatin on karstoittunut tai
dieselpolttonesteen lisäaine on vähim-
mäistasolla.
Kun ajo-olosuhteet sallivat sen, puhdis-
ta suodatin ajamalla vähintään 60 km/h:
n nopeudella, kunnes huollon symboli
katoaa.
Jos huollon symboli näkyy yhä, lisäai-
netta on liian vähän. Käy heti valtuute-
tussa PEUGEOT-huoltokorjaamossa
täyttämässä lisäainetta.
Alhainen rengaspaine
Jos symboli tulee näyttöön, yh-
den tai useamman renkaan pai-
ne ei ole riittävä.
Tarkista rengaspaineet mahdollisimman
pian. Rengasrikko
Jos symboli tulee näyttöön,
yhden tai useamman pyörän
rengas on puhjennut. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteelta suojattuun paikkaan.
Vaihda rikkinäinen rengas ja korjauta
rengas valtuutetussa PEUGEOT -huol-
tokorjaamossa.
Rengaspaineiden
valvontajärjestelmä
Jos symboli tulee näyttöön, al-
haisen rengaspaineen tunnis-
tusjärjestelmän yhdessä anturissa tai
koko järjestelmässä on vika.
Se voi myös tarkoittaa, että jokin anturi
puuttuu, esimerkiksi silloin kun varapyö-
rä on asennettu rikkoontuneen renkaan
tilalle.
Ajovalojen automaattinen
kytkentä
Jos symboli tulee näyttöön, va-
lojen automaattisytytysjärjestel-
mässä on vika.
Käytä muita valokytkimen asentoja.
Peruutustutka
Jos symboli tulee näyttöön pe-
ruutettaessa tai eteenpäin ajetta-
essa, pysäköintitutkassa on vika.
Automaattiohjattu käsivalintainen
6-vaihteinen vaihteisto tai
automaattivaihteisto
Symbolin ilmestyminen näyttöön merkitsee vikaa automaattiohjatussa käsiva-lintaisessa 6-vaihteisessa vaihteistossa tai au-tomaattivaihteistossa. Vaihteisto toimii tällöin
viansietotilassa, ja vain kolmosvaihde toimii.
Symboli voi ilmestyä näyttöön myös sil-
loin, kun jokin ovi avataan.
Virheellinen arvo
Symbolin ilmestyminen näyt-
töön merkitsee, että auto-
maattiohjatun 6-vaihteisen
käsivalintaisen vaihteiston tai
automaattivaihteiston ohjel-
massa on vika.
P- tai N-asento
Symbolin ilmestyminen näyttöön
merkitsee, että vaihteenvalitsin on
asetettava
P - tai N -asentoon en-
nen kuin moottori käynnistetään.
* Kohdemaan mukaan.

34

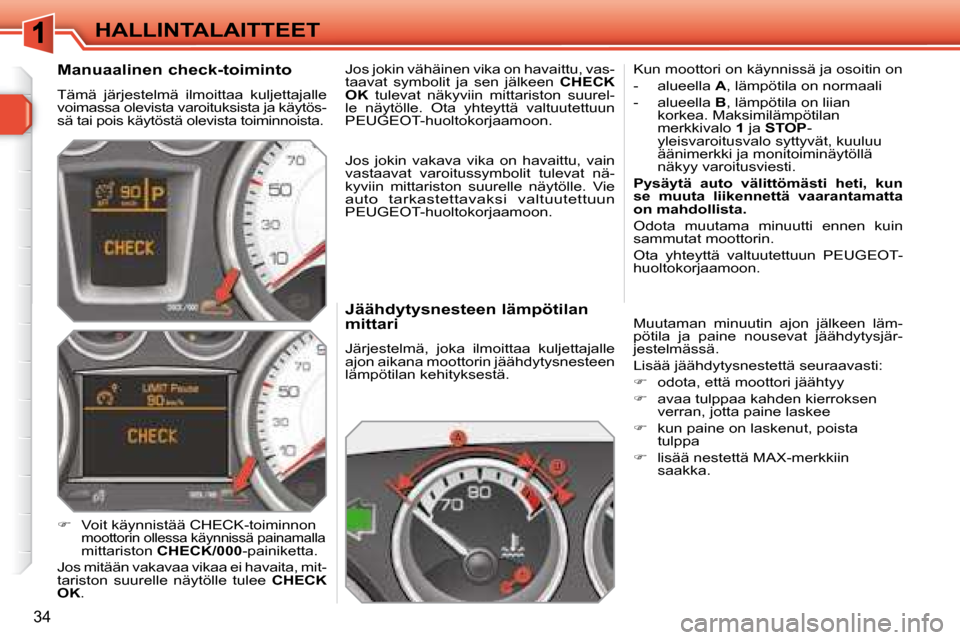

HALLINTALAITTEET Jäähdytysnesteen lämpötilan
mittari
Järjestelmä, joka ilmoittaa kuljettajalle
ajon aikana moottorin jäähdytysnesteen
lämpötilan kehityksestä. Kun moottori on käynnissä ja osoitin on
- alueella
A , lämpötila on normaali
- alueella B , lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1 ja STOP -
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja monitoiminäytöllä
näkyy varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.
Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon .
Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä.
Lisää jäähdytysnestettä seuraavasti:

 odota, että moottori jäähtyy

 avaa tulppaa kahden kierroksen
verran, jotta paine laskee

 kun paine on laskenut, poista
tulppa

 lisää nestettä MAX-merkkiin
saakka.
Manuaalinen check-toiminto
Tämä järjestelmä ilmoittaa kuljettajalle
voimassa olevista varoituksista ja käytös-
sä tai pois käytöstä olevista toiminnoista.

 Voit käynnistää CHECK-toiminnon
moottorin ollessa käynnissä painamalla mittariston CHECK/000 -painiketta.
Jos mitään vakavaa vikaa ei havaita, mit-
tariston suurelle näytölle tulee CHECK
OK . Jos jokin vähäinen vika on havaittu, vas-
taavat symbolit ja sen jälkeen
CHECK
OK tulevat näkyviin mittariston suurel-
le näytölle. Ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaamoon .
Jos jokin vakava vika on havaittu, vain
vastaavat varoitussymbolit tulevat nä-
kyviin mittariston suurelle näytölle. Vie
auto tarkastettavaksi valtuutettuun PEUGEOT-huoltokorjaamoon .

35
HALLINTALAITTEET

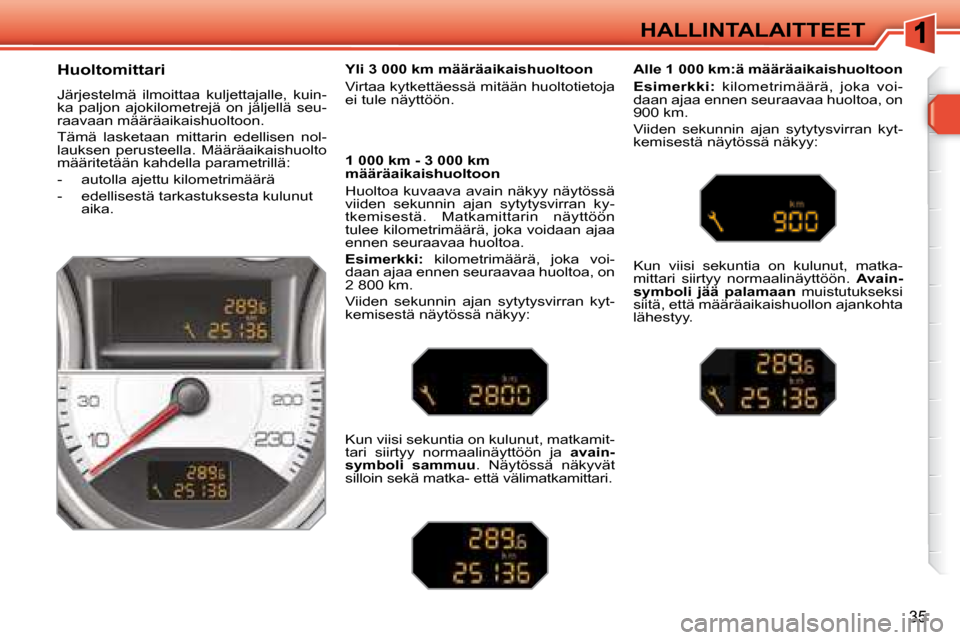

Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuin-
ka paljon ajokilometrejä on jäljellä seu-
raavaan määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nol-
lauksen perusteella. Määräaikaishuolto
määritetään kahdella parametrillä:
- autolla ajettu kilometrimäärä
- edellisestä tarkastuksesta kulunut aika. 1 000 km - 3 000 km
määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä
viiden sekunnin ajan sytytysvirran ky-
tkemisestä. Matkamittarin näyttöön
tulee kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa.

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
2 800 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamit-
tari siirtyy normaalinäyttöön ja avain-
symboli sammuu . Näytössä näkyvät
silloin sekä matka- että välimatkamittari. Alle 1 000 km:ä määräaikaishuoltoon

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
900 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli jää palamaan muistutukseksi
siitä, että määräaikaishuollon ajankohta
lähestyy.
Yli 3 000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja
ei tule näyttöön.
