HYÖDYLLISIÄ TIETOJA
Sähköiskun vaara
Kaasupurkausvalot (D1S-35 W)
on vaihdatettava valtuutetussa
PEUGEOT-huoltokorjaamossa.

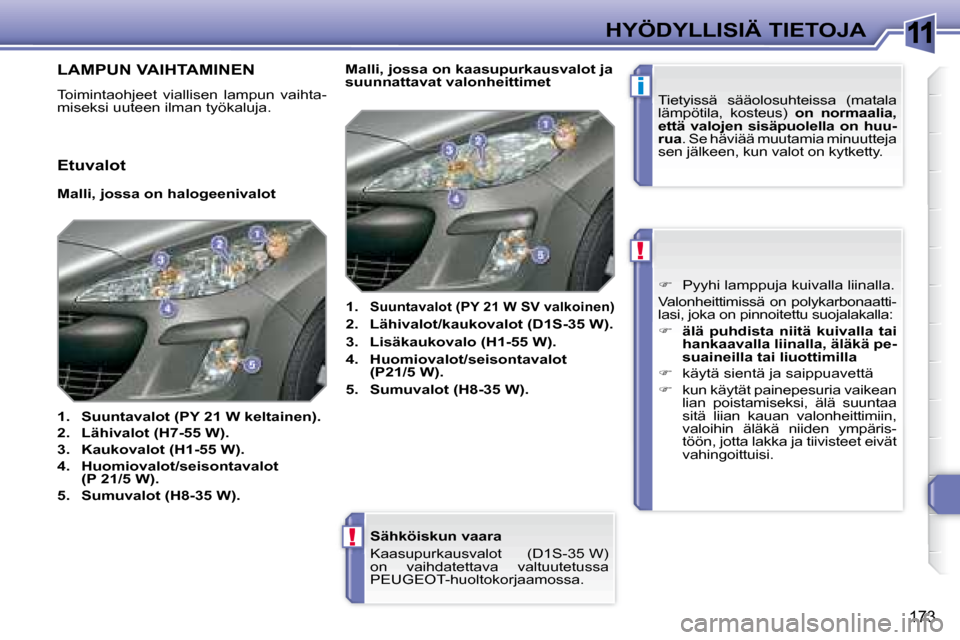

LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen lampun vaihta-
miseksi uuteen ilman työkaluja.
Etuvalot
Malli, jossa on halogeenivalot

1. Suuntavalot (PY 21 W keltainen).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H1-55 W).

4.
Huomiovalot/seisontavalot
(P 21/5 W).

5. Sumuvalot (H8-35 W).
1.
Suuntavalot (PY 21 W SV valkoinen)

2. Lähivalot/kaukovalot (D1S-35 W).

3. Lisäkaukovalo (H1-55 W).

4. Huomiovalot/seisontavalot
(P21/5 W).


5. Sumuvalot (H8-35 W).
Malli, jossa on kaasupurkausvalot ja
suunnattavat valonheittimet
Tietyissä sääolosuhteissa (matala
lämpötila, kosteus) on normaalia,
että valojen sisäpuolella on huu-
rua . Se häviää muutamia minuutteja
sen jälkeen, kun valot on kytketty.

 Pyyhi lamppuja kuivalla liinalla.
Valonheittimissä on polykarbonaatti-
lasi, joka on pinnoitettu suojalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä pe-
suaineilla tai liuottimilla

 käytä sientä ja saippuavettä

 kun käytät painepesuria vaikean
lian poistamiseksi, älä suuntaa
sitä liian kauan valonheittimiin,
valoihin äläkä niiden ympäris-
töön, jotta lakka ja tiivisteet eivät
vahingoittuisi.

11
i
!
174
HYÖDYLLISIÄ TIETOJA Kaukovalojen vaihtaminen

 Poista muovinen suojakansi vetämäl-
lä jousesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Kaukovalojen vaihtaminen

 Poista muovinen suojakansi vetämällä
jousesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.

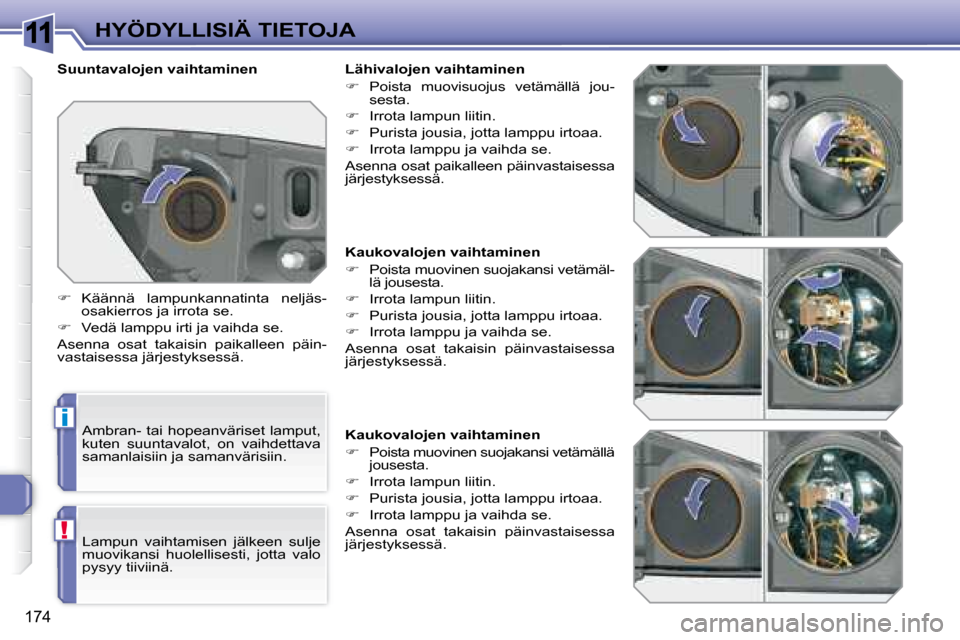

Suuntavalojen vaihtaminen
Ambran- tai hopeanväriset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Lampun vaihtamisen jälkeen sulje
muovikansi huolellisesti, jotta valo
pysyy tiiviinä. Lähivalojen vaihtaminen

 Poista muovisuojus vetämällä jou-
sesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.

11
175
HYÖDYLLISIÄ TIETOJA
Sivusuuntavalojen vaihtaminen

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT -
huoltokorjaamosta. Sumuvalojen vaihtaminen
Jos lamppu pitää vaihtaa, ota yhteyttä
valtuutettuun PEUGEOT-huoltokorjaamoon.

11
i
176

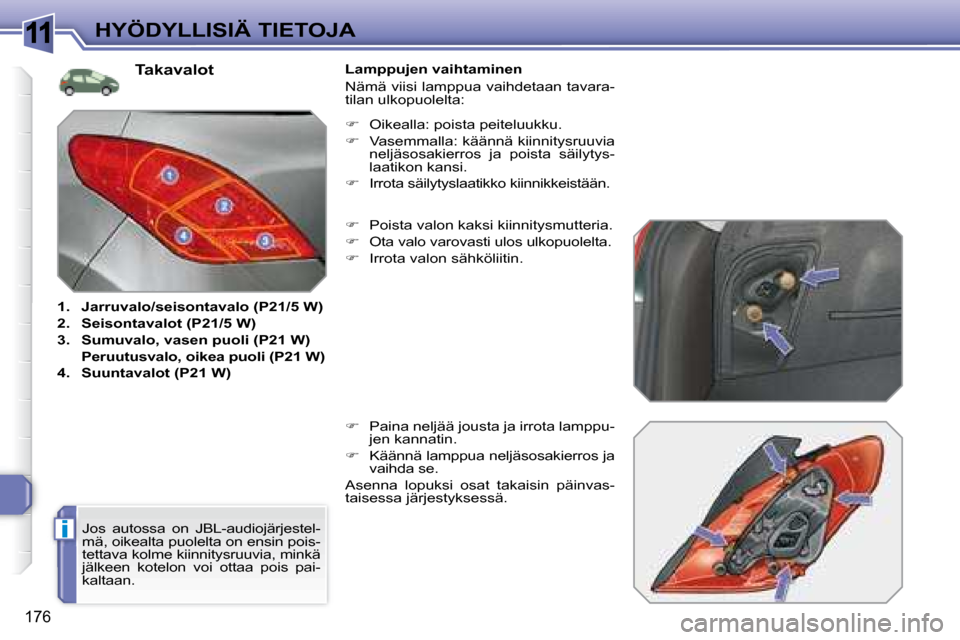

HYÖDYLLISIÄ TIETOJA Takavalot

1. Jarruvalo/seisontavalo (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli (P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavara-
tilan ulkopuolelta:

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Paina neljää jousta ja irrota lamppu-
jen kannatin.

 Käännä lamppua neljäsosakierros ja
vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjestel-
mä, oikealta puolelta on ensin pois-
tettava kolme kiinnitysruuvia, minkä
jälkeen kotelon voi ottaa pois pai-
kaltaan.
 Oikealla: poista peiteluukku.

 Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

 Irrota säilytyslaatikko kiinnikkeistään.

11
177
HYÖDYLLISIÄ TIETOJA

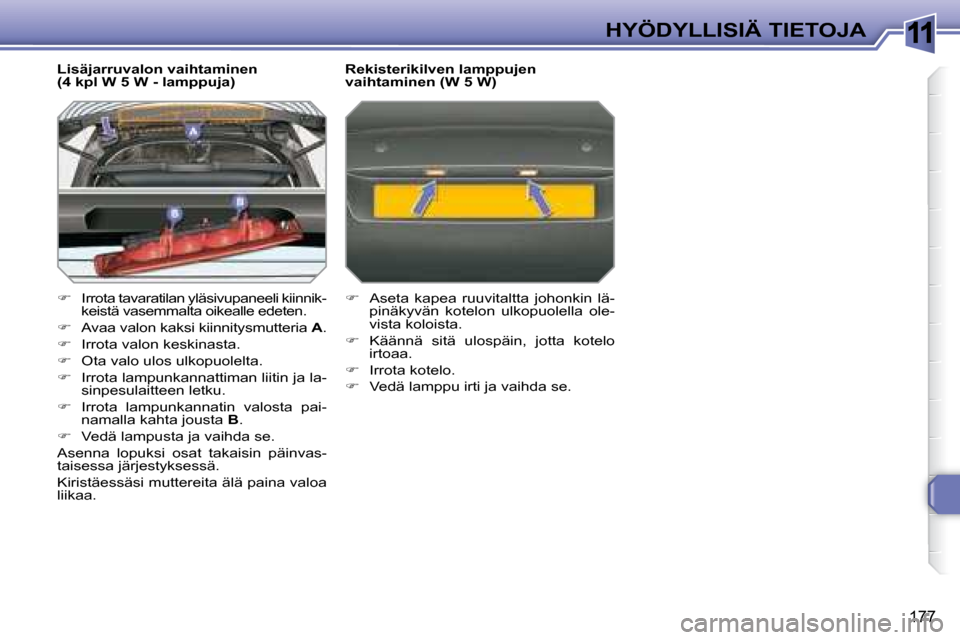

Lisäjarruvalon vaihtaminen
(4 kpl W 5 W - lamppuja)

 Irrota tavaratilan yläsivupaneeli kiinnik-
keistä vasemmalta oikealle edeten.

 Avaa valon kaksi kiinnitysmutteria A .

 Irrota valon keskinasta.

 Ota valo ulos ulkopuolelta.

 Irrota lampunkannattiman liitin ja la-
sinpesulaitteen letku.

 Irrota lampunkannatin valosta pai-
namalla kahta jousta B .

 Vedä lampusta ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Kiristäessäsi muttereita älä paina valoa
liikaa. Rekisterikilven lamppujen
vaihtaminen (W 5 W)

 Aseta kapea ruuvitaltta johonkin lä-
pinäkyvän kotelon ulkopuolella ole-
vista koloista.

 Käännä sitä ulospäin, jotta kotelo
irtoaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.

11
178

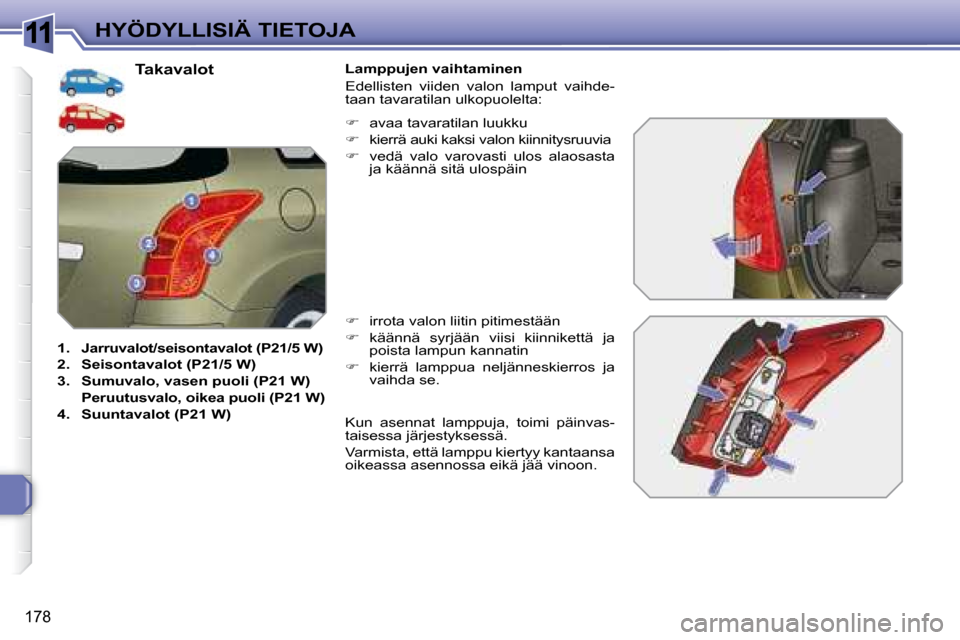

HYÖDYLLISIÄ TIETOJA Takavalot
1. Jarruvalot/seisontavalot (P21/5 W)

2. Seisontavalot (P21/5 W)

3. Sumuvalo, vasen puoli (P21 W)
Peruutusvalo, oikea puoli (P21 W)

4. Suuntavalot (P21 W) Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihde-
taan tavaratilan ulkopuolelta:

 irrota valon liitin pitimestään

 käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

 kierrä lamppua neljänneskierros ja
vaihda se.

 avaa tavaratilan luukku

 kierrä auki kaksi valon kiinnitysruuvia

 vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

11
179
HYÖDYLLISIÄ TIETOJA

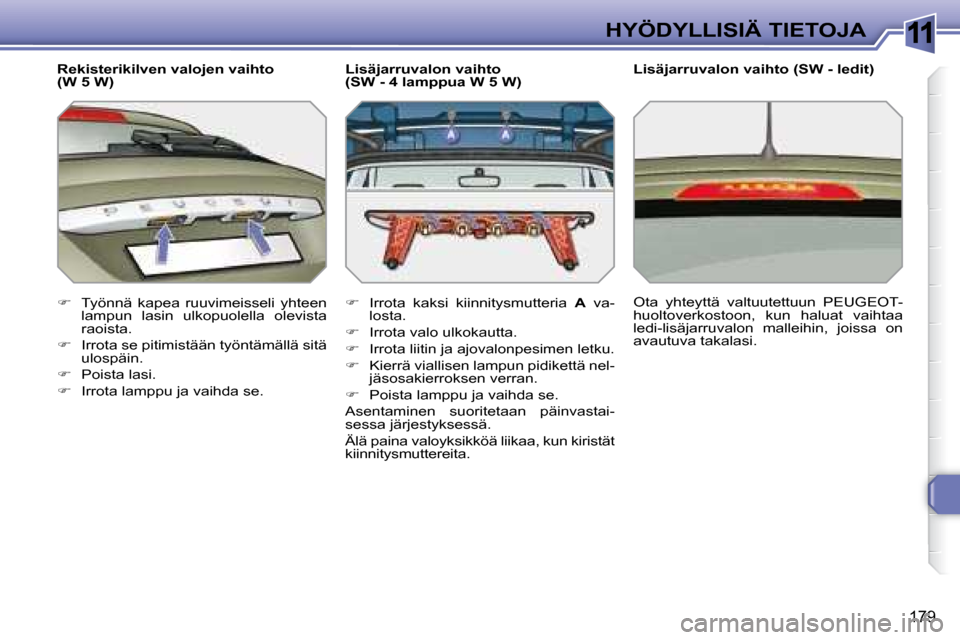

Rekisterikilven valojen vaihto
(W 5 W)
 Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

 Irrota se pitimistään työntämällä sitä
ulospäin.

 Poista lasi.

 Irrota lamppu ja vaihda se.

Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)

 Irrota kaksi kiinnitysmutteria A va-
losta.

 Irrota valo ulkokautta.

 Irrota liitin ja ajovalonpesimen letku.

 Kierrä viallisen lampun pidikettä nel-
jäsosakierroksen verran.

 Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastai-
sessa järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiristät
kiinnitysmuttereita. Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä valtuutettuun PEUGEOT-
huoltoverkostoon , kun haluat vaihtaa
ledi-lisäjarruvalon malleihin, joissa on
avautuva takalasi.

11
!
i
180
HYÖDYLLISIÄ TIETOJA PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton kor-
jauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei
toimita tai suosittele, ja joita ei ole
asennettu heidän ohjeiden mukaan.
Tämä koskee erityisesti kaikkia
laitteita, joiden yhteiskulutus on yli
10 milliampeeria.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisil-
le lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.

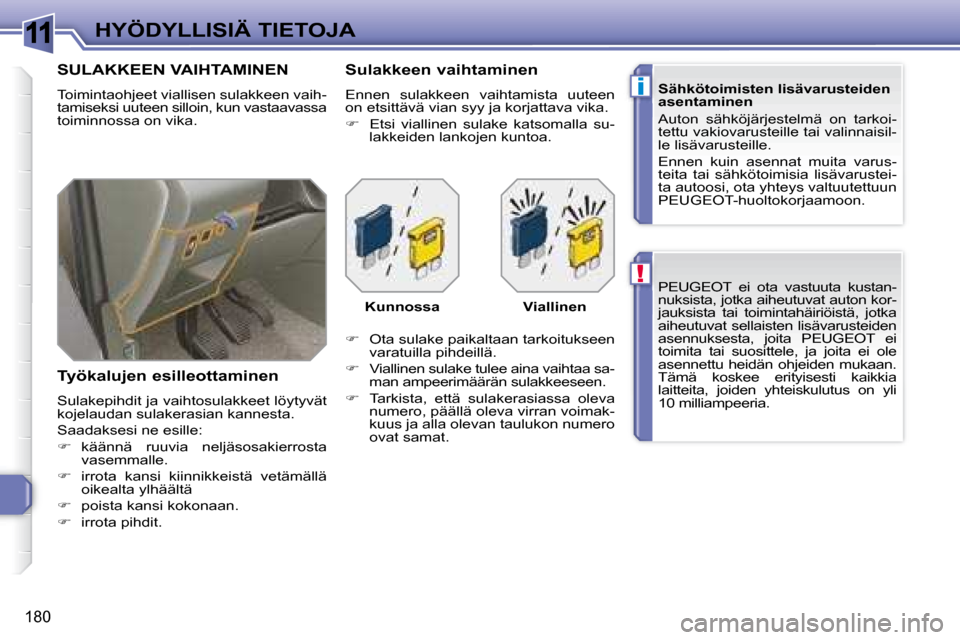

SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavassa
toiminnossa on vika.
Työkalujen esilleottaminen
Sulakepihdit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:

 käännä ruuvia neljäsosakierrosta
vasemmalle.

 irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä

 poista kansi kokonaan.

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

 Viallinen sulake tulee aina vaihtaa sa-
man ampeerimäärän sulakkeeseen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.

Kunnossa Viallinen
