2008.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
181
HYÖDYLLISIÄ TIETOJA

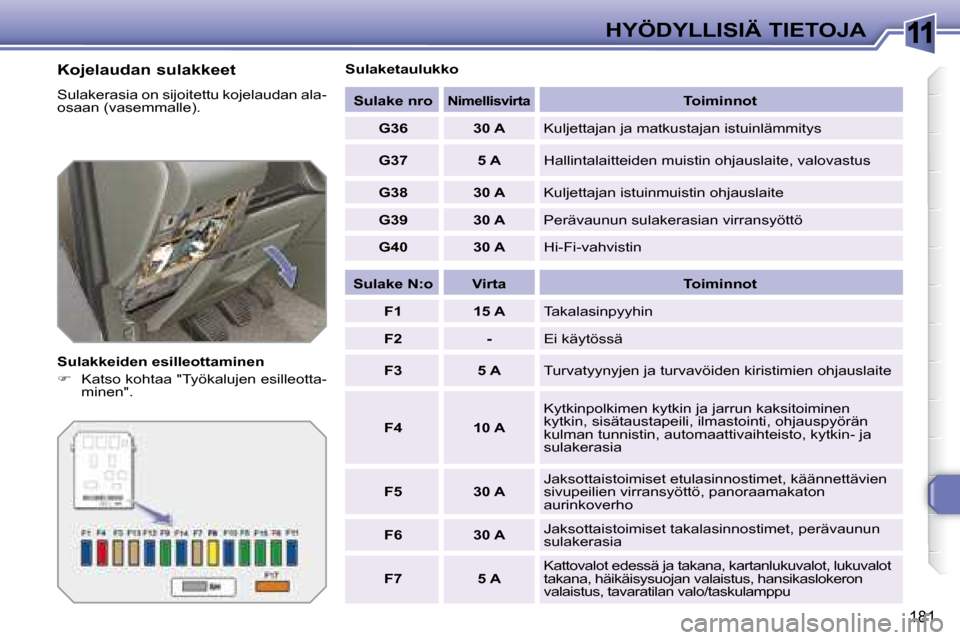

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle).
Sulakkeiden esilleottaminen

 Katso kohtaa "Työkalujen esilleotta-
minen". Sulaketaulukko

Sulake nro

Nimellisvirta
Toiminnot

G36 30 A Kuljettajan ja matkustajan istuinlämmitys

G37 5 A Hallintalaitteiden muistin ohjauslaite, valovastus

G38 30 A Kuljettajan istuinmuistin ohjauslaite

G39 30 A Perävaunun sulakerasian virransyöttö

G40 30 A Hi-Fi-vahvistin

Sulake N:o Virta Toiminnot

F1 15 A Takalasinpyyhin

F2 - Ei käytössä

F3 5 A Turvatyynyjen ja turvavöiden kiristimien ohjauslaite

F4 10 A Kytkinpolkimen kytkin ja jarrun kaksitoiminen
kytkin, sisätaustapeili, ilmastointi, ohjauspyörän
kulman tunnistin, automaattivaihteisto, kytkin- ja
sulakerasia

F5 30 A Jaksottaistoimiset etulasinnostimet, käännettävien
sivupeilien virransyöttö, panoraamakaton
aurinkoverho

F6 30 A Jaksottaistoimiset takalasinnostimet, perävaunun
sulakerasia

F7 5 A Kattovalot edessä ja takana, kartanlukuvalot, luku
valot
takana, häikäisysuojan valaistus, hansikaslokeron
valaistus, tavaratilan valo/taskulamppu

11
182
HYÖDYLLISIÄ TIETOJA

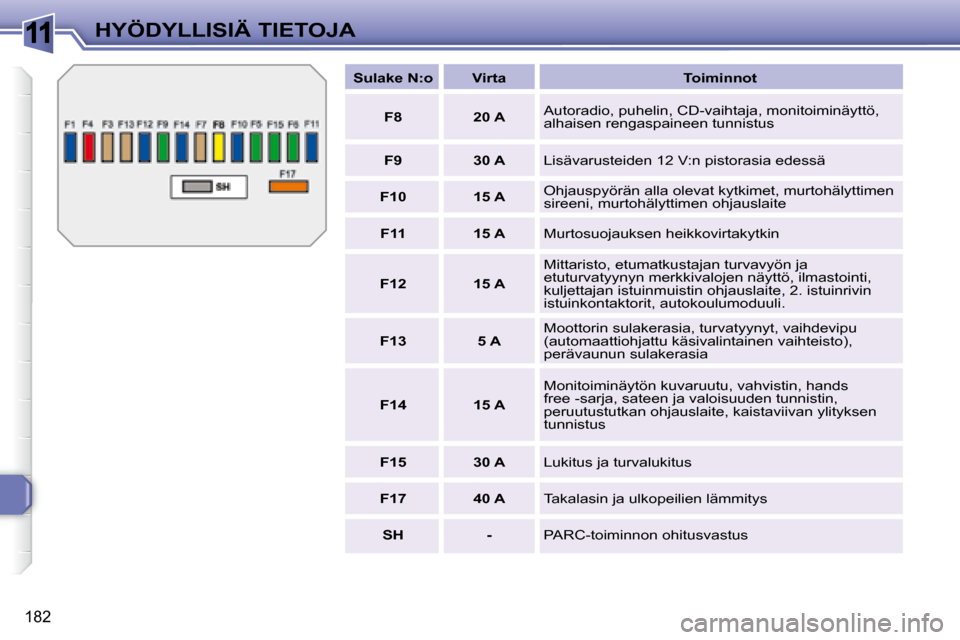

Sulake N:o Virta Toiminnot

F8 20 A Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus

F9 30 A Lisävarusteiden 12 V:n pistorasia edessä

F10 15 A Ohjauspyörän alla olevat kytkimet, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite

F11 15 A Murtosuojauksen heikkovirtakytkin

F12 15 A Mittaristo, etumatkustajan turvavyön ja
etuturvatyynyn merkkivalojen näyttö, ilmastointi,
kuljettajan istuinmuistin ohjauslaite, 2. istuinrivin
istuinkontaktorit, autokoulumoduuli.

F13 5 A Moottorin sulakerasia, turvatyynyt, vaihdevipu
(automaattiohjattu käsivalintainen vaihteisto),
perävaunun sulakerasia

F14 15 A Monitoiminäytön kuvaruutu, vahvistin, hands
free -sarja, sateen ja valoisuuden tunnistin,
peruutustutkan ohjauslaite, kaistaviivan ylityksen
tunnistus

F15 30 A Lukitus ja turvalukitus

F17 40 A Takalasin ja ulkopeilien lämmitys

SH - PARC-toiminnon ohitusvastus

11
183
HYÖDYLLISIÄ TIETOJA

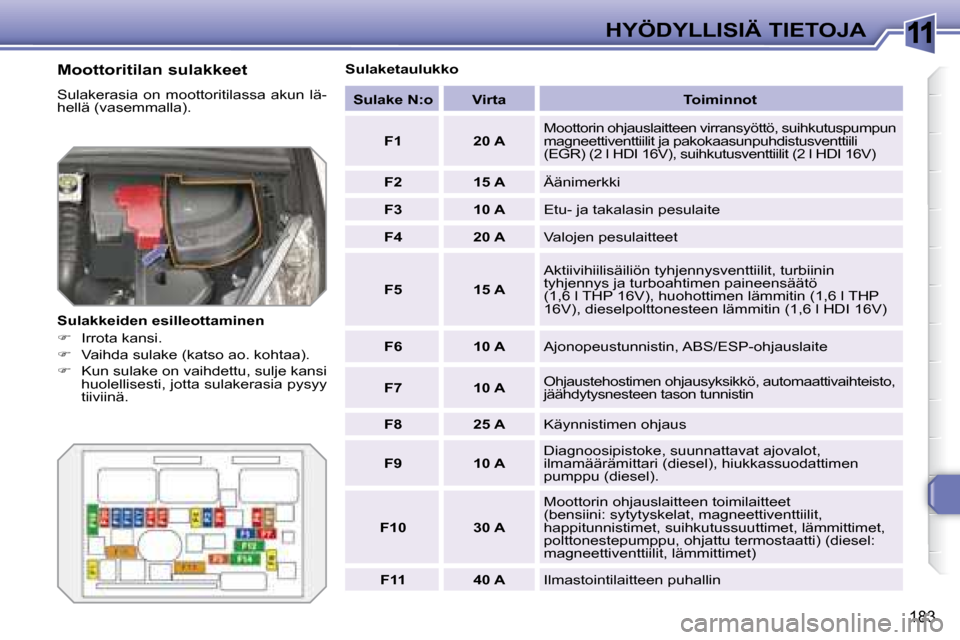

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla).
Sulakkeiden esilleottaminen

 Irrota kansi.

 Vaihda sulake (katso ao. kohtaa).

 Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä. Sulaketaulukko

Sulake N:o Virta Toiminnot

F1 20 A Moottorin ohjauslaitteen virransyöttö, suihkutuspu
mpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili
(EGR) (2 l HDI 16V), suihkutusventtiilit (2 l HDI 1 6V)

F2 15 A Äänimerkki

F3 10 A Etu- ja takalasin pesulaite

F4 20 A Valojen pesulaitteet

F5 15 A Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö
(1,6 l THP 16V), huohottimen lämmitin (1,6 l THP
16V), dieselpolttonesteen lämmitin (1,6 l HDI 16V)

F6 10 A Ajonopeustunnistin, ABS/ESP-ohjauslaite

F7 10 A Ohjaustehostimen ohjausyksikkö, automaattivaihteis
to,
jäähdytysnesteen tason tunnistin

F8 25 A Käynnistimen ohjaus

F9 10 A Diagnoosipistoke, suunnattavat ajovalot,
ilmamäärämittari (diesel), hiukkassuodattimen
pumppu (diesel).

F10 30 A Moottorin ohjauslaitteen toimilaitteet
(bensiini: sytytyskelat, magneettiventtiilit,
happitunnistimet, suihkutussuuttimet, lämmittimet,
polttonestepumppu, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)

F11 40 A Ilmastointilaitteen puhallin

11
184
HYÖDYLLISIÄ TIETOJA

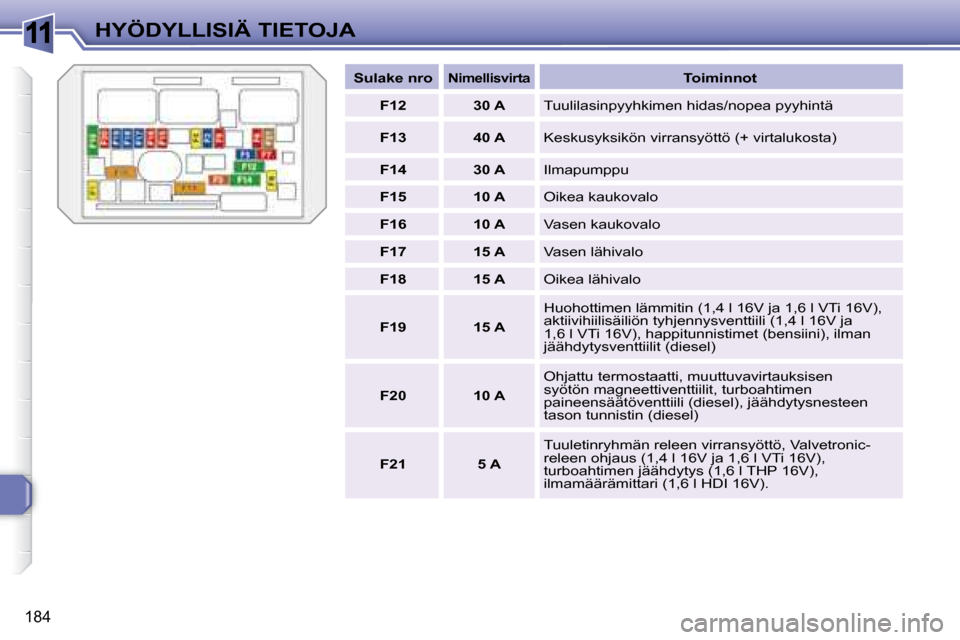

Sulake nro
Nimellisvirta
Toiminnot

F12 30 A Tuulilasinpyyhkimen hidas/nopea pyyhintä

F13 40 A Keskusyksikön virransyöttö (+ virtalukosta)

F14 30 A Ilmapumppu

F15 10 A Oikea kaukovalo

F16 10 A Vasen kaukovalo

F17 15 A Vasen lähivalo

F18 15 A Oikea lähivalo

F19 15 A Huohottimen lämmitin (1,4 l 16V ja 1,6 l VTi 16V),
aktiivihiilisäiliön tyhjennysventtiili (1,4 l 16V ja
1,6 l VTi 16V), happitunnistimet (bensiini), ilman
jäähdytysventtiilit (diesel)

F20 10 A Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F21 5 A Tuuletinryhmän releen virransyöttö, Valvetronic-
releen ohjaus (1,4 l 16V ja 1,6 l VTi 16V),
turboahtimen jäähdytys (1,6 l THP 16V),
ilmamäärämittari (1,6 l HDI 16V).

11
185
HYÖDYLLISIÄ TIETOJA

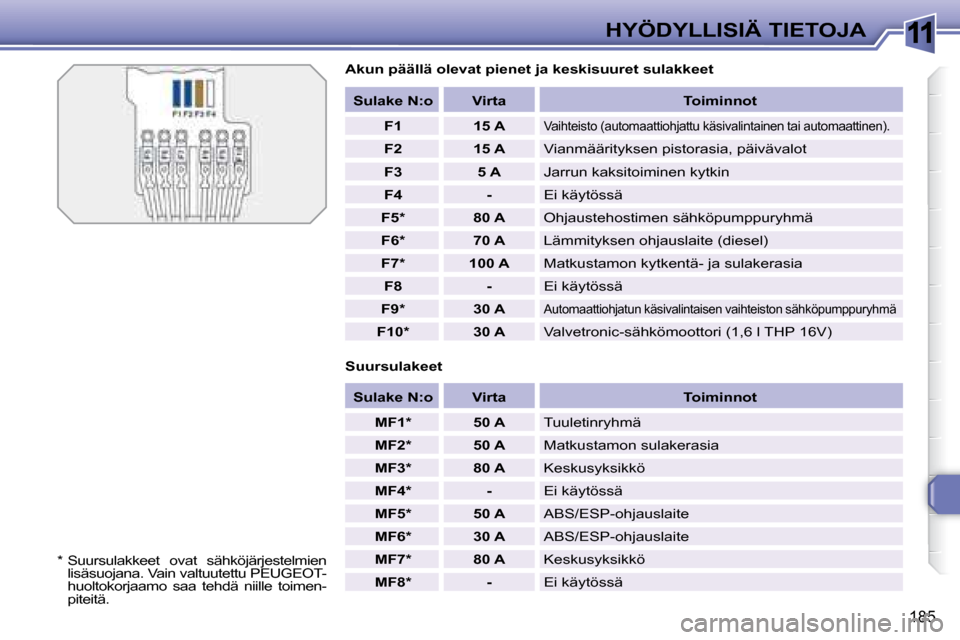

Akun päällä olevat pienet ja keskisuuret sulakkeet
Suursulakeet
Sulake N:o Virta Toiminnot

F1 15 A
Vaihteisto (automaattiohjattu käsivalintainen tai a utomaattinen).

F2 15 A Vianmäärityksen pistorasia, päivävalot

F3 5 A Jarrun kaksitoiminen kytkin

F4 - Ei käytössä

F5 * 80 A Ohjaustehostimen sähköpumppuryhmä

F6 * 70 A Lämmityksen ohjauslaite (diesel)

F7 * 100 A Matkustamon kytkentä- ja sulakerasia

F8 - Ei käytössä

F9 * 30 A
Automaattiohjatun käsivalintaisen vaihteiston sähk öpumppuryhmä

F10 * 30 A Valvetronic-sähkömoottori (1,6 l THP 16V)

Sulake N:o Virta Toiminnot

MF1 * 50 A Tuuletinryhmä

MF2 * 50 A Matkustamon sulakerasia

MF3 * 80 A Keskusyksikkö

MF4 * - Ei käytössä

MF5 * 50 A ABS/ESP-ohjauslaite

MF6 * 30 A ABS/ESP-ohjauslaite

MF7 * 80 A Keskusyksikkö

MF8 * - Ei käytössä
* Suursulakkeet ovat sähköjärjestelmien
lisäsuojana. Vain valtuutettu PEUGEOT-
huoltokorjaamo saa tehdä niille toimen-
piteitä.

11
186
HYÖDYLLISIÄ TIETOJA

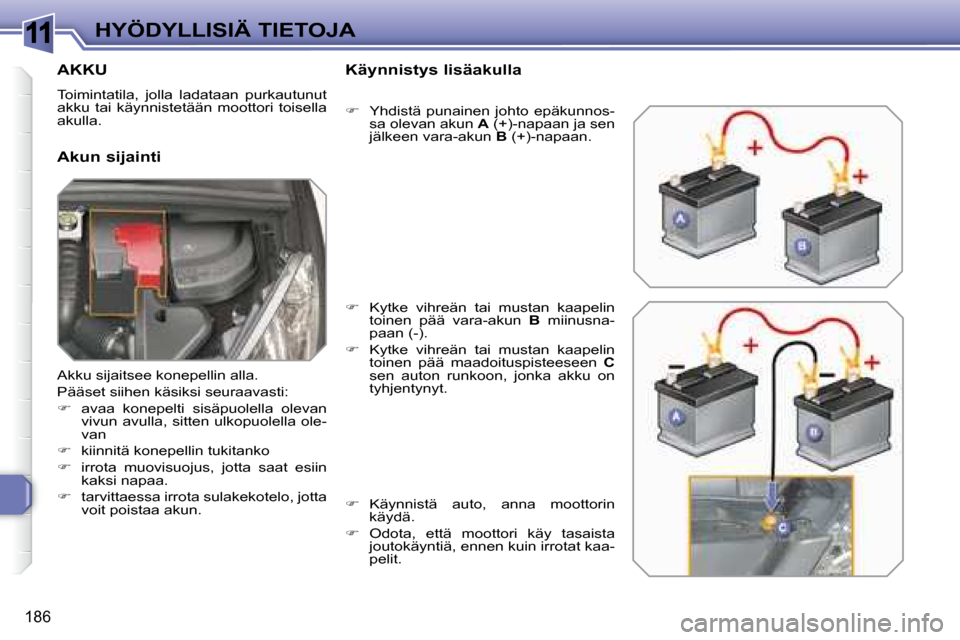

AKKU
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnos-
sa olevan akun A (+)-napaan ja sen
jälkeen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
sen auton runkoon, jonka akku on
tyhjentynyt.

 Käynnistä auto, anna moottorin
käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan
vivun avulla, sitten ulkopuolella ole-
van

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa.

 tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.

11
!
!
i
187

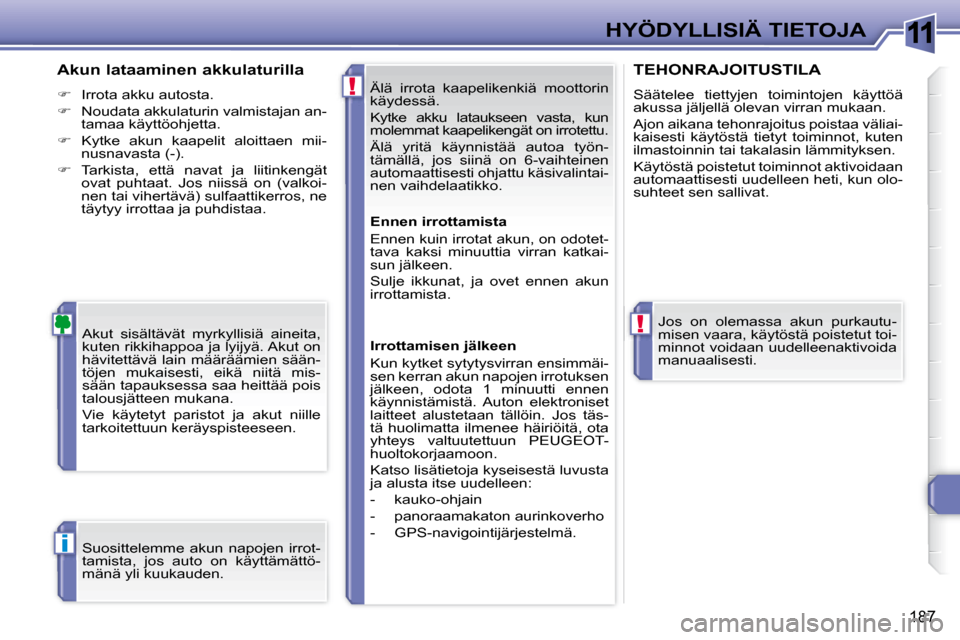

HYÖDYLLISIÄ TIETOJA
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irrotettu.
Älä yritä käynnistää autoa työn-
tämällä, jos siinä on 6-vaihteinen
automaattisesti ohjattu käsivalintai-
nen vaihdelaatikko.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut on
hävitettävä lain määräämien sään-
töjen mukaisesti, eikä niitä mis-
sään tapauksessa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Jos on olemassa akun purkautu-
misen vaara, käytöstä poistetut toi-
minnot voidaan uudelleenaktivoida
manuaalisesti.
TEHONRAJOITUSTILA
Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoidaan
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.
Suosittelemme akun napojen irrot-
tamista, jos auto on käyttämättö-
mänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotet-
tava kaksi minuuttia virran katkai-
sun jälkeen.
Sulje ikkunat, ja ovet ennen akun
irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset
laitteet alustetaan tällöin. Jos täs-
tä huolimatta ilmenee häiriöitä, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta
ja alusta itse uudelleen:
- kauko-ohjain
- panoraamakaton aurinkoverho
- GPS-navigointijärjestelmä.
