2008.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
i
!
165

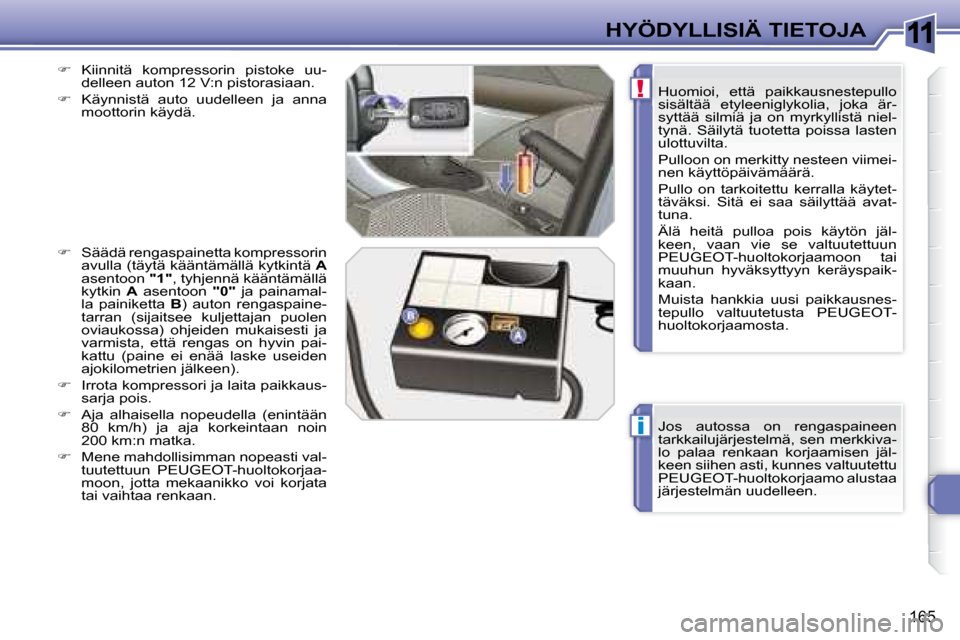

HYÖDYLLISIÄ TIETOJA Jos autossa on rengaspaineen
tarkkailujärjestelmä, sen merkkiva-
lo palaa renkaan korjaamisen jäl-
keen siihen asti, kunnes valtuutettu
PEUGEOT-huoltokorjaamo alustaa
järjestelmän uudelleen.
Huomioi, että paikkausnestepullo
sisältää etyleeniglykolia, joka är-
syttää silmiä ja on myrkyllistä niel-
tynä. Säilytä tuotetta poissa lasten
ulottuvilta.
Pulloon on merkitty nesteen viimei-
nen käyttöpäivämäärä.
Pullo on tarkoitettu kerralla käytet-
täväksi. Sitä ei saa säilyttää avat-
tuna.
Älä heitä pulloa pois käytön jäl-
keen, vaan vie se valtuutettuun
PEUGEOT-huoltokorjaamoon tai
muuhun hyväksyttyyn keräyspaik-
kaan.
Muista hankkia uusi paikkausnes-
tepullo valtuutetusta PEUGEOT-
huoltokorjaamosta.

 Kiinnitä kompressorin pistoke uu-
delleen auton 12 V:n pistorasiaan.

 Käynnistä auto uudelleen ja anna
moottorin käydä.

 Säädä rengaspainetta kompressorin
avulla (täytä kääntämällä kytkintä A
asentoon "1" , tyhjennä kääntämällä
kytkin A asentoon "0" ja painamal-
la painiketta B ) auton rengaspaine-
tarran (sijaitsee kuljettajan puolen
oviaukossa) ohjeiden mukaisesti ja
varmista, että rengas on hyvin pai-
kattu (paine ei enää laske useiden
ajokilometrien jälkeen).

 Irrota kompressori ja laita paikkaus-
sarja pois.

 Aja alhaisella nopeudella (enintään
80 km/h) ja aja korkeintaan noin
200 km:n matka.

 Mene mahdollisimman nopeasti val-
tuutettuun PEUGEOT-huoltokorjaa-
moon, jotta mekaanikko voi korjata
tai vaihtaa renkaan.

11
i
166
HYÖDYLLISIÄ TIETOJA
PYÖRÄN VAIHTAMINEN
Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratila

 nosta tavaratilan välipohja ylös

 kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

 poista muovinen säilytyslaatikko

 irrota työkalulaatikko kiinnikkeistä ja
vedä se ulos. Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.

1.
Pyöräavain koristekapselin ja pyö- rän kiinnitysruuvien irrottamiseen.

2.

Tunkki ja kampi auton nostamiseen.

3.
Pyöränmutterien avaustyökalu alumiinivanteiden mutterien irrot-
tamiseen.
Työkalut
Muut varusteet

6. Irrotettava hinausrengas.
Katso kohta "Auton hinaaminen (berline)".
Työkalujen sijainti
Pyörä, jossa koristekapseli

Kun irrotat pyörää , aseta pyörä-
avain 1 koristekapselissa olevaan
venttiilin aukkoon ja vedä koriste-
kapseli irti.

Kun kiinnität pyörää paikoilleen ,
aseta ensin kapselin aukko venttii-
lin kohdalle ja työnnä sitten kapseli
kämmenellä reunoilta painaen pai-
kalleen.

4. Keskitysohjain

Tämän avulla pyörän voi asentaa na-
paan, kun autossa on alumiinipyörät.

5. Hansikaslokerossa sijaitseva eri-
koisholkki pyöräavaimen muuttami-
seen erityisiin lukkopultteihin sopivaksi.
Huom. Auton mukana toimitetut työka-
lut on tarkoitettu vain hätätilanteisiin.
Renkaiden kausivaihdot on tehtävä am-
mattikäyttöön tarkoitetuilla työvälineillä.
Viallisen pyörän korvaaminen varapyö-
rällä auton mukana toimitettujen työka-
lujen avulla.

11
i
i
167
HYÖDYLLISIÄ TIETOJA
Peltivanteella varustetun tai
erikoiskapean varapyörän
kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy
ei kosketa asennettaessa ja pult-
teja kiristettäessä peltivanteella
varustettua tai erikoiskapeaa va-
rapyörää. Rengas kiinnittyy pultin
kiilamaisen tuen varaan, kun pultit
kiristetään kiinni.
Varapyörän esilleotto
Varapyörä on auton tavaratilan lattian alla.
Varapyörä on kohdemaan mukaan joko
metallivanteella varustettu, alumiininen
tai erikoiskapea.
Katso esilleotto-ohjeet edellisen sivun
kohdasta Työkalujen sijainti.
Varapyörän irrottaminen

 Kierrä keltaista keskiruuvia auki.

 Nosta varapyörää sen takaa itseäsi
kohti.

 Nosta pyörä tavaratilasta.
Varapyörän paikoilleenlaitto

 Nosta pyörä paikoilleen omaan ko-
loonsa.

 Kierrä keltaista keskiruuvia muutama
kierros ja laita se omalle paikalleen
pyörän keskelle.

 Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä pysyy
hyvin paikoillaan.

 Aseta työkalulaatikko omalle pai-
kalleen pyörän keskelle ja paina se
kiinnikkeisiin.

 Aseta muovinen säilytyslaatikko
paikalleen.
Rengaspaineen
tarkkailujärjestelmä
Varapyörässä ei ole anturia. Rikkoon-
tunut rengas on korjattava valtuute-
tussa PEUGEOT -huoltokorjaamossa.

11
i
168
HYÖDYLLISIÄ TIETOJA
PYÖRÄN VAIHTAMINEN
Viallisen pyörän korvaami-
nen varapyörällä auton mu-
kana toimitettujen työkalujen
avulla.
Työkalut 1 ja 6 on sijoitettu tavaratilan
vasemman sivupaneelin koteloon.
Työkalut 2 - 4 on asennettu auton alla,
varapyörän sisällä olevaan koteloon.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratilan luukku

 avaa vasemman sivupaneelin luukku

 irrota pyöränavain kannattimesta

 katso muiden työkalujen paikat seu-
raavan sivun kohdasta Varapyörän
ottaminen esille.
Työkalujen sijainti
Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.

1.
Pyöräavain koristekapselin ja pyöränpulttien irrottamiseen

2.
Tunkki ja kampi auton nostamiseen

3.
Pyöränmutterien avaustyökalu alumiinivanteiden mutterien irrot-
tamiseen
Työkalut
Muut varusteet

6. Irrotettava hinausrengas
Katso kohta "Auton hinaaminen (SW)".
Pyörä, jossa koristekapseli

Kun irrotat pyörää , aseta pyö-
ränavain 1 koristekapselissa ole-
vaan venttiilin aukkoon ja vedä
koristekapseli irti.

Kun kiinnität pyörää paikoilleen ,
aseta ensin kapselin aukko venttii-
lin kohdalle ja työnnä sitten kapseli
kämmenellä reunoilta painaen pai-
kalleen.

4.
Keskitysohjain, jonka avulla pyörän voi
asentaa napaan, kun autossa on alumiini-
vanteet

5. Hansikaslokerossa sijaitseva erikoisholkki
pyöräavaimen muuttamiseen lukkopultteihin
sopivaksi. Huom. Auton mukana toimitetut
työkalut on tarkoitettu vain hätätilanteisiin.
Renkaiden kausivaihdot on tehtävä ammatti- käyttöön tarkoitetuilla työvälineillä.

11
i
169

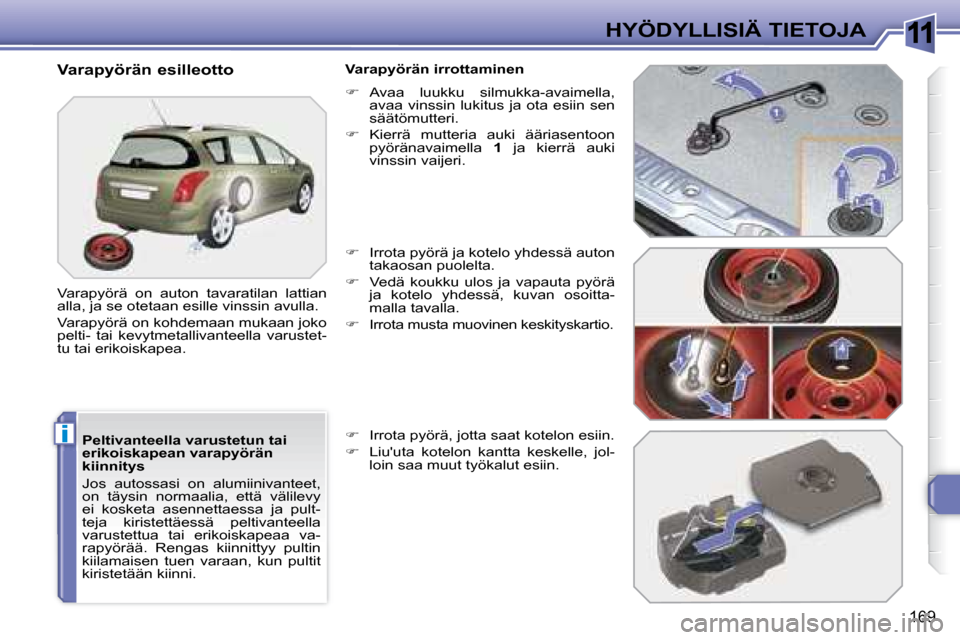

HYÖDYLLISIÄ TIETOJA
Peltivanteella varustetun tai
erikoiskapean varapyörän
kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy
ei kosketa asennettaessa ja pult-
teja kiristettäessä peltivanteella
varustettua tai erikoiskapeaa va-
rapyörää. Rengas kiinnittyy pultin
kiilamaisen tuen varaan, kun pultit
kiristetään kiinni.
Varapyörän esilleotto
Varapyörä on auton tavaratilan lattian
alla, ja se otetaan esille vinssin avulla.
Varapyörä on kohdemaan mukaan joko
pelti- tai kevytmetallivanteella varustet-
tu tai erikoiskapea.
Varapyörän irrottaminen

 Avaa luukku silmukka-avaimella,
avaa vinssin lukitus ja ota esiin sen
säätömutteri.

 Kierrä mutteria auki ääriasentoon
pyöränavaimella 1 ja kierrä auki
vinssin vaijeri.

 Irrota pyörä ja kotelo yhdessä auton
takaosan puolelta.

 Vedä koukku ulos ja vapauta pyörä
ja kotelo yhdessä, kuvan osoitta-
malla tavalla.

 Irrota musta muovinen keskityskartio.

 Irrota pyörä, jotta saat kotelon esiin.

 Liu'uta kotelon kantta keskelle, jol-
loin saa muut työkalut esiin.

11
ii
170

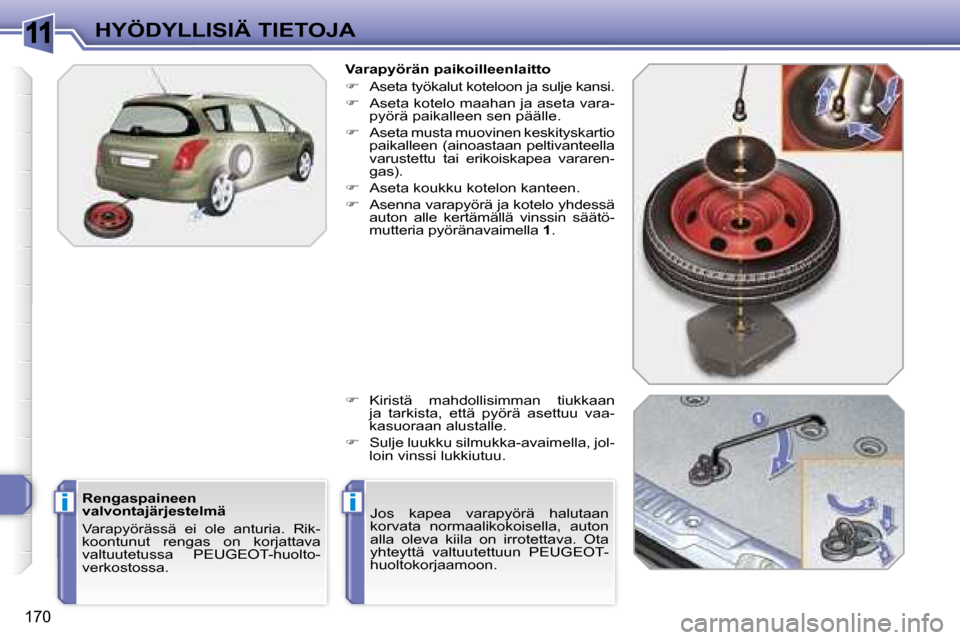

HYÖDYLLISIÄ TIETOJA Varapyörän paikoilleenlaitto

 Aseta työkalut koteloon ja sulje kansi.

 Aseta kotelo maahan ja aseta vara-
pyörä paikalleen sen päälle.

 Aseta musta muovinen keskityskartio
paikalleen (ainoastaan peltivanteella
varustettu tai erikoiskapea vararen-
gas).

 Aseta koukku kotelon kanteen.

 Asenna varapyörä ja kotelo yhdessä
auton alle kertämällä vinssin säätö-
mutteria pyöränavaimella 1 .

 Kiristä mahdollisimman tiukkaan
ja tarkista, että pyörä asettuu vaa-
kasuoraan alustalle.

 Sulje luukku silmukka-avaimella, jol-
loin vinssi lukkiutuu.
Rengaspaineen
valvontajärjestelmä
Varapyörässä ei ole anturia. Rik-
koontunut rengas on korjattava
valtuutetussa PEUGEOT -huolto-
verkostossa . Jos kapea varapyörä halutaan
korvata normaalikokoisella, auton
alla oleva kiila on irrotettava. Ota
yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

11
i
171

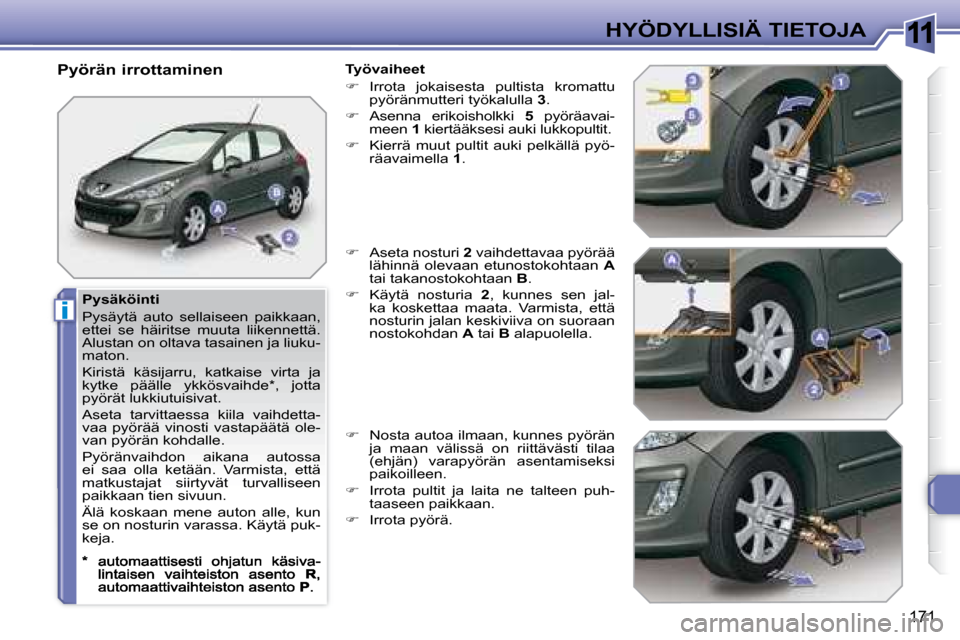

HYÖDYLLISIÄ TIETOJA
Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan on oltava tasainen ja liuku-
maton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdetta-
vaa pyörää vinosti vastapäätä ole-
van pyörän kohdalle.
Pyöränvaihdon aikana autossa
ei saa olla ketään. Varmista, että
matkustajat siirtyvät turvalliseen
paikkaan tien sivuun.
Älä koskaan mene auton alle, kun
se on nosturin varassa. Käytä puk-
keja.
Pyörän irrottaminen
Työvaiheet

 Irrota jokaisesta pultista kromattu
pyöränmutteri työkalulla 3 .

 Asenna erikoisholkki 5 pyöräavai-
meen 1 kiertääksesi auki lukkopultit.

 Kierrä muut pultit auki pelkällä pyö-
räavaimella 1 .

 Aseta nosturi 2 vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B .

 Käytä nosturia 2 , kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A tai B alapuolella.

 Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

 Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

 Irrota pyörä.

11
i
172
HYÖDYLLISIÄ TIETOJA
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, poista
ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT -huol-
tokorjaamon tarkastaa mahdol-
lisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.
Pyörän kiinnitys
Työvaiheet

 Aseta pyörä paikoilleen navan pääl-
le keskitysohjaimen 4 avulla.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.

 Kiristä lukkopulttia hieman pyörä-
avaimella 1 , jossa on erikoisholkki 5 .

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 5 .

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Laita kromatut pyöränmutterit jokai-
sen pultin päälle.

 Aseta työkalut työkalulaatikkoon.
