2008.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

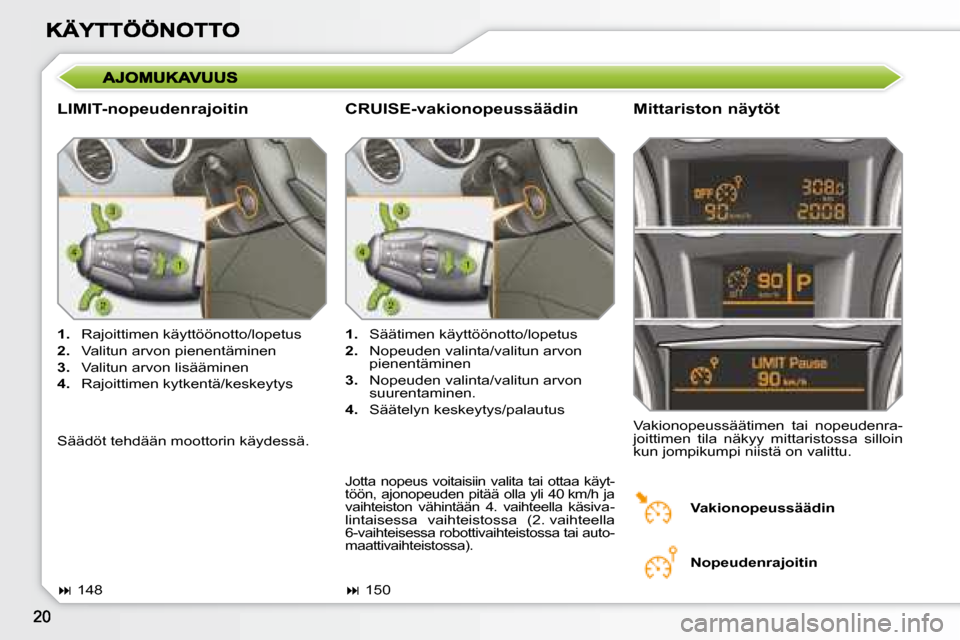

LIMIT-nopeudenrajoitin Mittariston näytöt

1. Rajoittimen käyttöönotto/lopetus

2. Valitun arvon pienentäminen

3. Valitun arvon lisääminen

4. Rajoittimen kytkentä/keskeytys
Vakionopeussäätimen tai nopeudenra-
joittimen tila näkyy mittaristossa silloin
kun jompikumpi niistä on valittu.

1. Säätimen käyttöönotto/lopetus

2. Nopeuden valinta/valitun arvon
pienentäminen

3. Nopeuden valinta/valitun arvon
suurentaminen.

4. Säätelyn keskeytys/palautus
CRUISE-vakionopeussäädin
Vakionopeussäädin
Nopeudenrajoitin

 150

 148
Jotta nopeus voitaisiin valita tai ottaa käyt-
töön, ajonopeuden pitää olla yli 40 km/h ja
vaihteiston vähintään 4. vaihteella käsi
va-
lintaisessa vaihteistossa (2. vaihteella
6-vaihteisessa robottivaihteistossa tai auto-
maattivaihteistossa).
Säädöt tehdään moottorin käydessä.

6-vaihteista robottivaihteistoa voidaan käyt-
tää joko automaatti- tai manuaalitilassa.

1. vaihdevipu

2. S-painike (sport) .

3. ohjauspyörän alla oleva vaihteen
valintakytkin "-"

4. ohjauspyörän alla oleva vaihteen
valintakytkin "+" . Mittariston näyttöön tulee valitun vaih-
teen tai vaihteisto-ohjelman osoitus.

N: vapaa

R: peruutusvaihde

1 2 3 4 5 6: kytketty vaihde

AUTO: automaattitila

S: Sport-ajotila
Osoitus mittaristossa

 Siirrä vaihteenvalitsin N-asentoon
ja paina jarrupoljinta voimakkaasti
käynnistäessäsi moottoria.

 Kytke 1. vaihde ( A - tai M -asento)
tai peruutusvaihde ( R-asento )
vaihteenvalitsimella 1 .

 Vapauta seisontajarru.

 Vapauta jarrupoljin ja paina
kaasupoljinta.
Liikkeellelähtö

 141
6-vaihteinen
robottivaihteisto

i
22
HALLINTALAITTEET

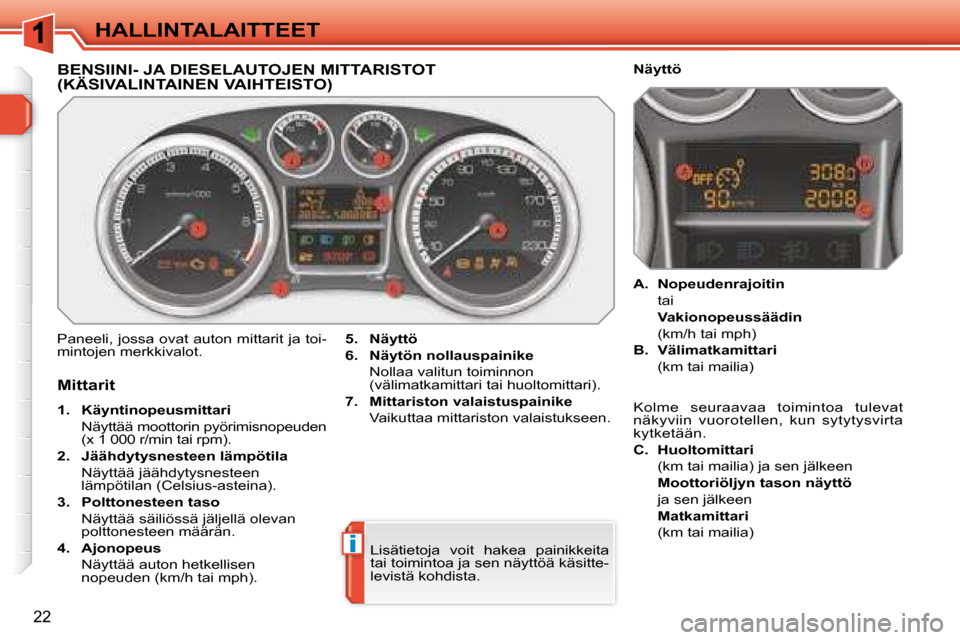

BENSIINI- JA DIESELAUTOJEN MITTARISTOT (KÄSIVALINTAINEN VAIHTEISTO)
Paneeli, jossa ovat auton mittarit ja toi-
mintojen merkkivalot.
5. Näyttö

6. Näytön nollauspainike
Nollaa valitun toiminnon (välimatkamittari tai huoltomittari).

7. Mittariston valaistuspainike
Vaikuttaa mittariston valaistukseen.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Nopeudenrajoitin
tai
Vakionopeussäädin
(km/h tai mph)

B. Välimatkamittari
(km tai mailia)
Näyttö
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista. Kolme seuraavaa toimintoa tulevat
näkyviin vuorotellen, kun sytytysvirta
kytketään.

C. Huoltomittari
(km tai mailia) ja sen jälkeen
Moottoriöljyn tason näyttö
ja sen jälkeen
Matkamittari
(km tai mailia)

i
23
HALLINTALAITTEET

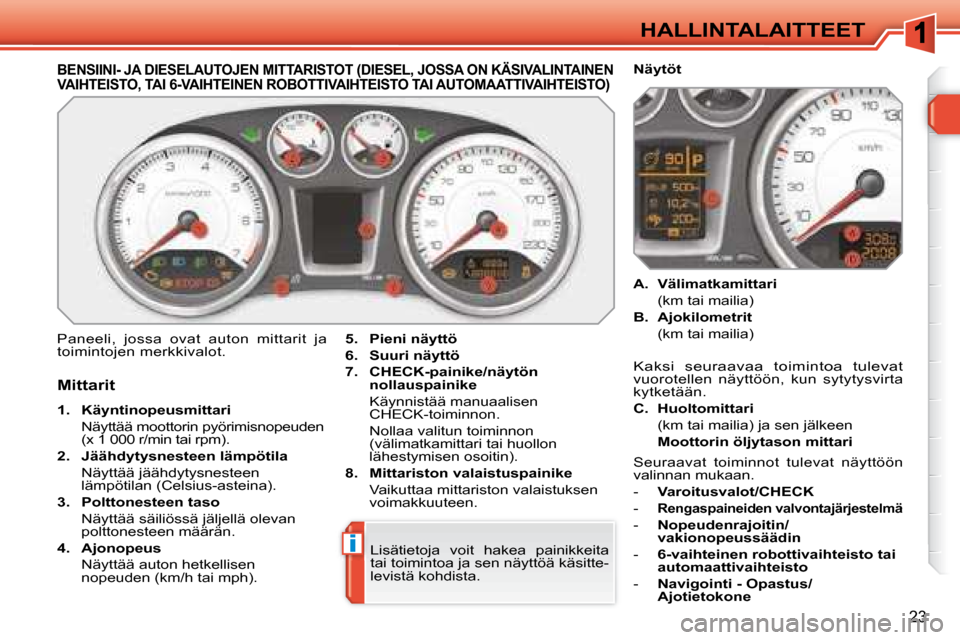

BENSIINI- JA DIESELAUTOJEN MITTARISTOT (DIESEL, JOSSA ON KÄSIVALINTAINEN VAIHTEISTO, TAI 6-VAIHTEINEN ROBOTTIVAIHTEISTO TAI AUTOMAATTIVAIHTEISTO)
Paneeli, jossa ovat auton mittarit ja
toimintojen merkkivalot.
5. Pieni näyttö

6. Suuri näyttö

7. CHECK-painike/näytön
nollauspainike
Käynnistää manuaalisen CHECK-toiminnon.
Nollaa valitun toiminnon (välimatkamittari tai huollon
lähestymisen osoitin).

8. Mittariston valaistuspainike
Vaikuttaa mittariston valaistuksen voimakkuuteen.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Välimatkamittari
(km tai mailia)

B. Ajokilometrit
(km tai mailia)
Näytöt
Kaksi seuraavaa toimintoa tulevat vuorotellen näyttöön, kun sytytysvirta
kytketään.

C. Huoltomittari
(km tai mailia) ja sen jälkeen
Moottorin öljytason mittari
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista. Seuraavat toiminnot tulevat näyttöön
valinnan mukaan.
-
Varoitusvalot/CHECK
-

Rengaspaineiden valvontajärjestelmä
- Nopeudenrajoitin/
vakionopeussäädin
- 6-vaihteinen robottivaihteisto tai
automaattivaihteisto
- Navigointi - Opastus/
Ajotietokone

i
24
HALLINTALAITTEET

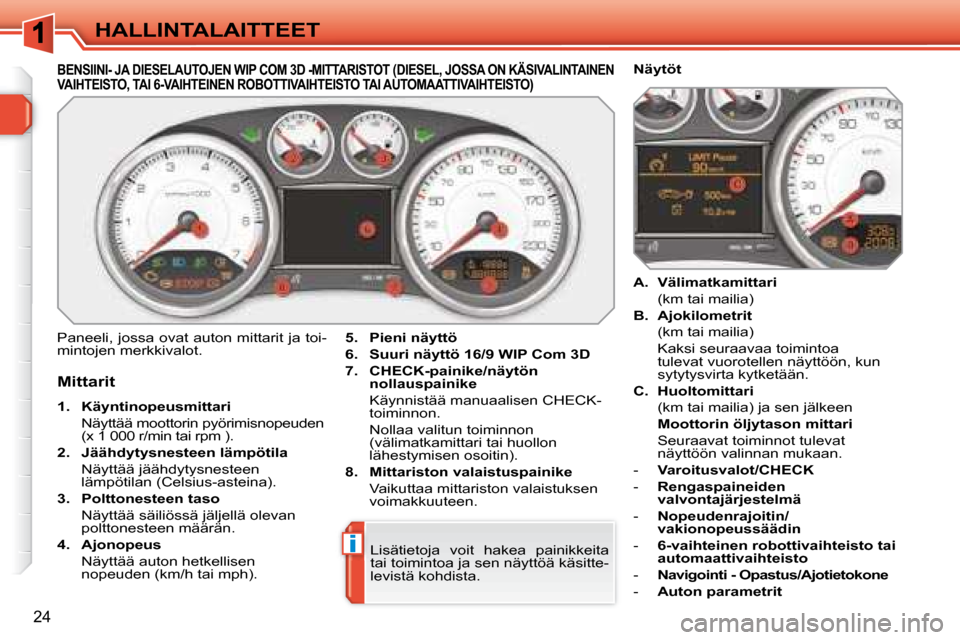

BENSIINI- JA DIESELAUTOJEN WIP COM 3D -MITTARISTOT (DIESEL, JOSSA ON KÄSIVALINTAINEN VAIHTEISTO, TAI 6-VAIHTEINEN ROBOTTIVAIHTEISTO TAI AUTOMAATTIVAIHTEISTO)
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm ).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Välimatkamittari
(km tai mailia)

B. Ajokilometrit
(km tai mailia)
Kaksi seuraavaa toimintoa tulevat vuorotellen näyttöön, kun
sytytysvirta kytketään.

C. Huoltomittari
(km tai mailia) ja sen jälkeen
Moottorin öljytason mittari
Seuraavat toiminnot tulevat näyttöön valinnan mukaan.
- Varoitusvalot/CHECK
- Rengaspaineiden
valvontajärjestelmä
- Nopeudenrajoitin/
vakionopeussäädin
- 6-vaihteinen robottivaihteisto tai
automaattivaihteisto
- Navigointi - Opastus/Ajotietokone
- Auton parametrit
Paneeli, jossa ovat auton mittarit ja toi-
mintojen merkkivalot. Näytöt

5. Pieni näyttö

6. Suuri näyttö 16/9 WIP Com 3D

7. CHECK-painike/näytön
nollauspainike
Käynnistää manuaalisen CHECK- toiminnon.
Nollaa valitun toiminnon (välimatkamittari tai huollon
lähestymisen osoitin).

8. Mittariston valaistuspainike
Vaikuttaa mittariston valaistuksen voimakkuuteen.
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista.

i
25
HALLINTALAITTEET
* Kohdemaan mukaan.

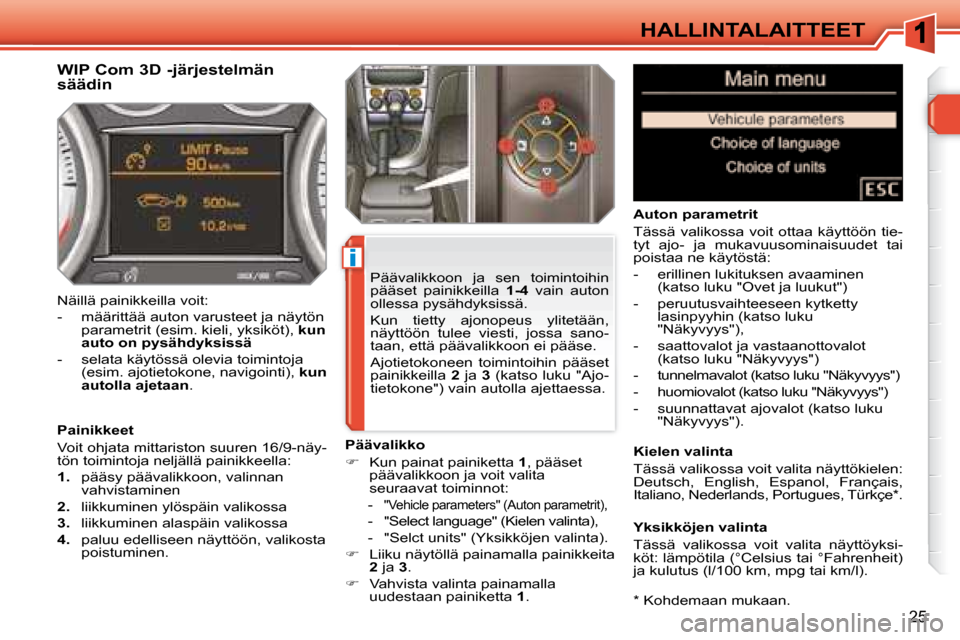

WIP Com 3D -järjestelmän
säädin
Painikkeet
Voit ohjata mittariston suuren 16/9-näy-
tön toimintoja neljällä painikkeella:

1. pääsy päävalikkoon, valinnan
vahvistaminen

2. liikkuminen ylöspäin valikossa

3. liikkuminen alaspäin valikossa

4. paluu edelliseen näyttöön, valikosta
poistuminen. Päävalikko

 Kun painat painiketta 1 , pääset
päävalikkoon ja voit valita
seuraavat toiminnot:
-
"Vehicle parameters" (Auton parametrit),
- "Select language" (Kielen valinta),
- "Selct units" (Yksikköjen valinta).

 Liiku näytöllä painamalla painikkeita

2 ja 3 .

 Vahvista valinta painamalla
uudestaan painiketta 1 .
Päävalikkoon ja sen toimintoihin
pääset painikkeilla
1-4 vain auton
ollessa pysähdyksissä.
Kun tietty ajonopeus ylitetään,
näyttöön tulee viesti, jossa sano-
taan, että päävalikkoon ei pääse.
Ajotietokoneen toimintoihin pääset
painikkeilla 2 ja 3 (katso luku "Ajo-
tietokone") vain autolla ajettaessa.
Näillä painikkeilla voit:
- määrittää auton varusteet ja näytön
parametrit (esim. kieli, yksiköt), kun
auto on pysähdyksissä
- selata käytössä olevia toimintoja (esim. ajotietokone, navigointi), kun
autolla ajetaan . Auton parametrit
Tässä valikossa voit ottaa käyttöön tie-
tyt ajo- ja mukavuusominaisuudet tai
poistaa ne käytöstä:
- erillinen lukituksen avaaminen
(katso luku "Ovet ja luukut")
- peruutusvaihteeseen kytketty lasinpyyhin (katso luku
"Näkyvyys"),
- saattovalot ja vastaanottovalot (katso luku "Näkyvyys")
- tunnelmavalot (katso luku "Näkyvyys")
- huomiovalot (katso luku "Näkyvyys")
- suunnattavat ajovalot (katso luku "Näkyvyys").
Kielen valinta
Tässä valikossa voit valita näyttökielen:
Deutsch, English, Espanol, Français,
Italiano, Nederlands, Portugues, Türkçe * .
Yksikköjen valinta
Tässä valikossa voit valita näyttöyksi-
köt: lämpötila (°Celsius tai °Fahrenheit)
ja kulutus (l/100 km, mpg tai km/l).

!
26
HALLINTALAITTEET

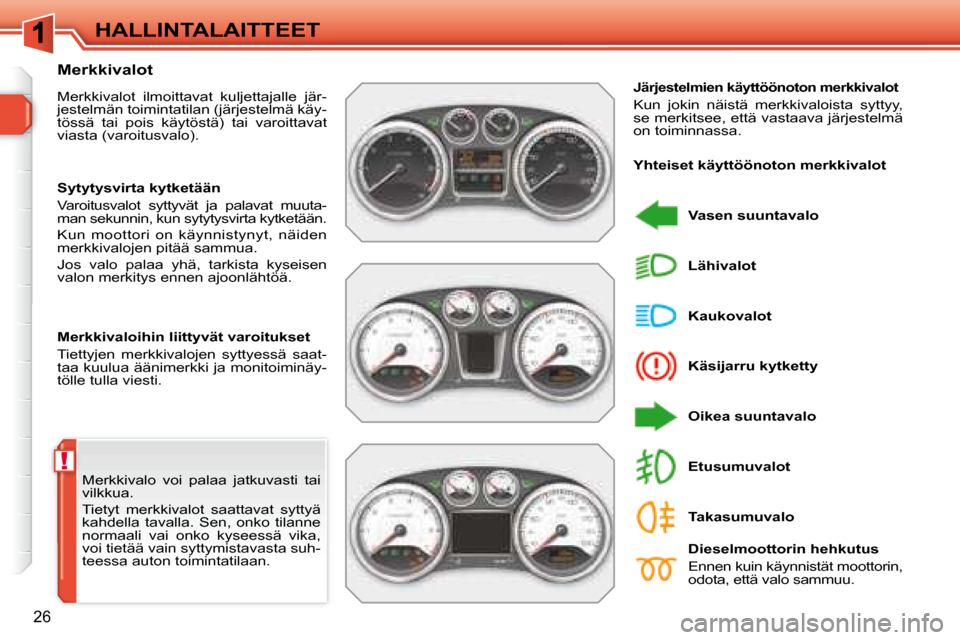

Merkkivalo voi palaa jatkuvasti tai
vilkkua.
Tietyt merkkivalot saattavat syttyä
kahdella tavalla. Sen, onko tilanne
normaali vai onko kyseessä vika,
voi tietää vain syttymistavasta suh-
teessa auton toimintatilaan.
Merkkivalot
Merkkivalot ilmoittavat kuljettajalle jär-
jestelmän toimintatilan (järjestelmä käy-
tössä tai pois käytöstä) tai varoittavat
viasta (varoitusvalo).
Merkkivaloihin liittyvät varoitukset
Tiettyjen merkkivalojen syttyessä saat-
taa kuulua äänimerkki ja monitoiminäy-
tölle tulla viesti.
Järjestelmien käyttöönoton merkkivalot
Kun jokin näistä merkkivaloista syttyy,
se merkitsee, että vastaava järjestelmä
on toiminnassa.
Vasen suuntavalo
Käsijarru kytketty
Oikea suuntavalo
Kaukovalot
Lähivalot
Dieselmoottorin hehkutus
Ennen kuin käynnistät moottorin,
odota, että valo sammuu.
Etusumuvalot
Takasumuvalo
Sytytysvirta kytketään
Varoitusvalot syttyvät ja palavat muuta-
man sekunnin, kun sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden
merkkivalojen pitää sammua.
Jos valo palaa yhä, tarkista kyseisen
valon merkitys ennen ajoonlähtöä.
Yhteiset käyttöönoton merkkivalot

27
HALLINTALAITTEET

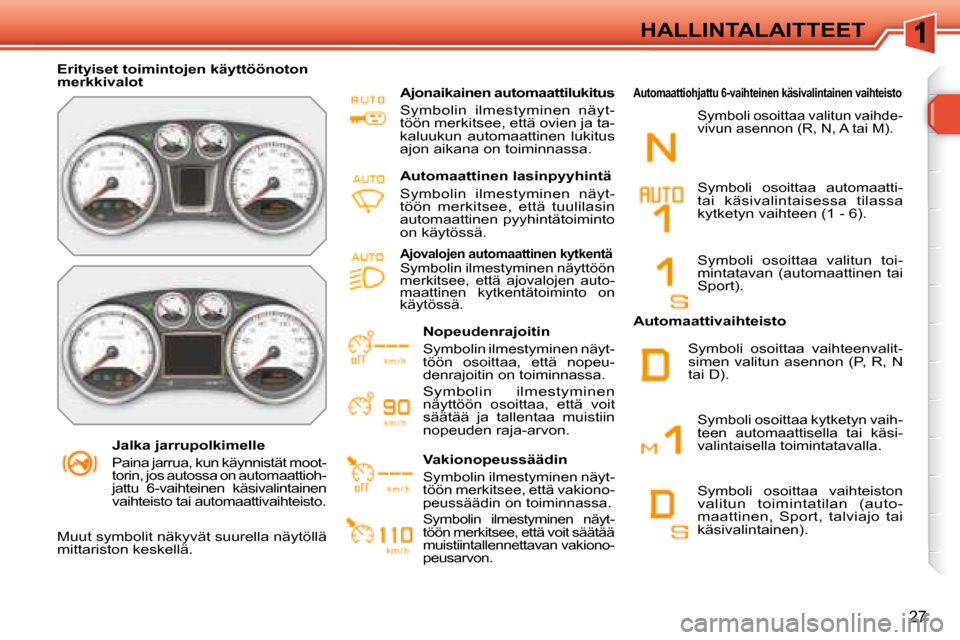

Jalka jarrupolkimelle
Paina jarrua, kun käynnistät moot-
torin, jos autossa on automaattioh-
jattu 6-vaihteinen käsivalintainen
vaihteisto tai automaattivaihteisto.
Erityiset toimintojen käyttöönoton
merkkivalot
Muut symbolit näkyvät suurella näytöllä
mittariston keskellä. Ajonaikainen automaattilukitus
Symbolin ilmestyminen näyt-töön merkitsee, että ovien ja ta-
kaluukun automaattinen lukitus
ajon aikana on toiminnassa.
Nopeudenrajoitin

Symbolin ilmestyminen näyt-
töön osoittaa, että nopeu-
denrajoitin on toiminnassa.
Symbolin ilmestyminen näyttöön osoittaa, että voit
säätää ja tallentaa muistiin
nopeuden raja-arvon.
Vakionopeussäädin
Symbolin ilmestyminen näyt-
töön merkitsee, että vakiono-
peussäädin on toiminnassa.
Symbolin ilmestyminen näyt-
töön merkitsee, että voit säätää
muistiintallennettavan vakiono-
peusarvon.
Automaattivaihteisto
Symboli osoittaa valitun vaihde-
vivun asennon (R, N, A tai M).
Automaattinen lasinpyyhintä
Symbolin ilmestyminen näyt-
töön merkitsee, että tuulilasin
automaattinen pyyhintätoiminto
on käytössä.
Ajovalojen automaattinen kytkentä Symbolin ilmestyminen näyttöön
merkitsee, että ajovalojen auto-
maattinen kytkentätoiminto on
käytössä.
Symboli osoittaa automaatti-
tai käsivalintaisessa tilassa
kytketyn vaihteen (1 - 6).
Symboli osoittaa valitun toi-
mintatavan (automaattinen tai
Sport).
Symboli osoittaa kytketyn vaih-
teen automaattisella tai käsi-
valintaisella toimintatavalla.
Symboli osoittaa vaihteiston valitun toimintatilan (auto-maattinen, Sport, talviajo tai
käsivalintainen).
Automaattiohjattu 6-vaihteinen käsivalintainen v aihteisto
Symboli osoittaa vaihteenvalit-
simen valitun asennon (P, R, N
tai D).
