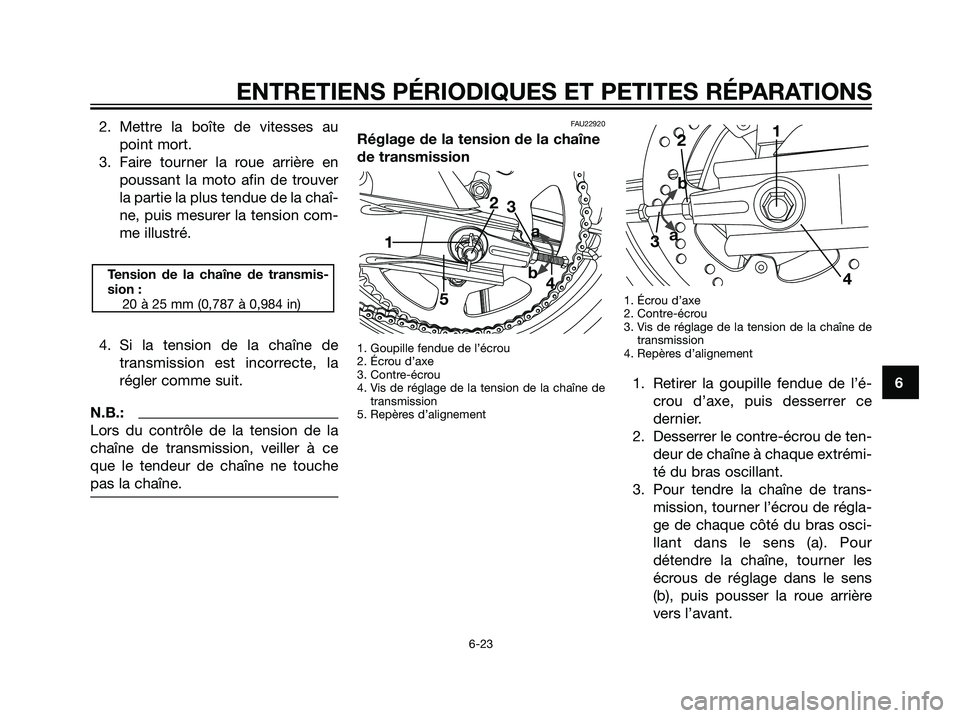

2. Mettre la boîte de vitesses au
point mort.
3. Faire tourner la roue arrière en
poussant la moto afin de trouver
la partie la plus tendue de la chaî-
ne, puis mesurer la tension com-
me illustré.
4. Si la tension de la chaîne de
transmission est incorrecte, la
régler comme suit.
N.B.:
Lors du contrôle de la tension de la
chaîne de transmission, veiller à ce
que le tendeur de chaîne ne touche
pas la chaîne.
FAU22920
Réglage de la tension de la chaîne
de transmission
1. Goupille fendue de l’écrou
2. Écrou d’axe
3. Contre-écrou
4. Vis de réglage de la tension de la chaîne de
transmission
5. Repères d’alignement1. Écrou d’axe
2. Contre-écrou
3. Vis de réglage de la tension de la chaîne de
transmission
4. Repères d’alignement
1. Retirer la goupille fendue de l’é-
crou d’axe, puis desserrer ce
dernier.
2. Desserrer le contre-écrou de ten-
deur de chaîne à chaque extrémi-
té du bras oscillant.
3. Pour tendre la chaîne de trans-
mission, tourner l’écrou de régla-
ge de chaque côté du bras osci-
llant dans le sens (a). Pour
détendre la chaîne, tourner les
écrous de réglage dans le sens
(b), puis pousser la roue arrière
vers l’avant.
1
2
4 3
b
a
12
3
4
5a
bTension de la chaîne de transmis-
sion :
20 à 25 mm (0,787 à 0,984 in)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 23

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24

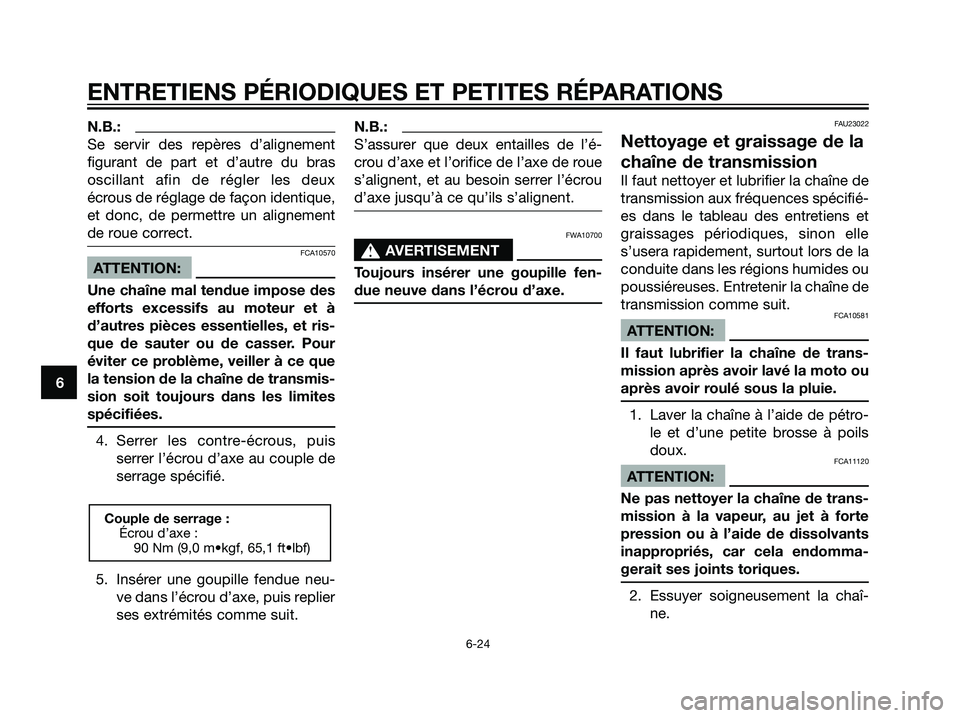

N.B.:
Se servir des repères d’alignement
figurant de part et d’autre du bras
oscillant afin de régler les deux
écrous de réglage de façon identique,
et donc, de permettre un alignement
de roue correct.
FCA10570
ATTENTION:
Une chaîne mal tendue impose des
efforts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
4. Serrer les contre-écrous, puis
serrer l’écrou d’axe au couple de
serrage spécifié.
5. Insérer une goupille fendue neu-
ve dans l’écrou d’axe, puis replier
ses extrémités comme suit.
N.B.:
S’assurer que deux entailles de l’é-
crou d’axe et l’orifice de l’axe de roue
s’alignent, et au besoin serrer l’écrou
d’axe jusqu’à ce qu’ils s’alignent.
FWA10700
s s
AVERTISEMENT
Toujours insérer une goupille fen-
due neuve dans l’écrou d’axe.
FAU23022
Nettoyage et graissage de la
chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de
transmission aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la
conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de
transmission comme suit.
FCA10581
ATTENTION:
Il faut lubrifier la chaîne de trans-
mission après avoir lavé la moto ou
après avoir roulé sous la pluie.
1. Laver la chaîne à l’aide de pétro-
le et d’une petite brosse à poils
doux.
FCA11120
ATTENTION:
Ne pas nettoyer la chaîne de trans-
mission à la vapeur, au jet à forte
pression ou à l’aide de dissolvants
inappropriés, car cela endomma-
gerait ses joints toriques.
2. Essuyer soigneusement la chaî-
ne.
Couple de serrage :
Écrou d’axe :
90 Nm (9,0 m•kgf, 65,1 ft•lbf)
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 24

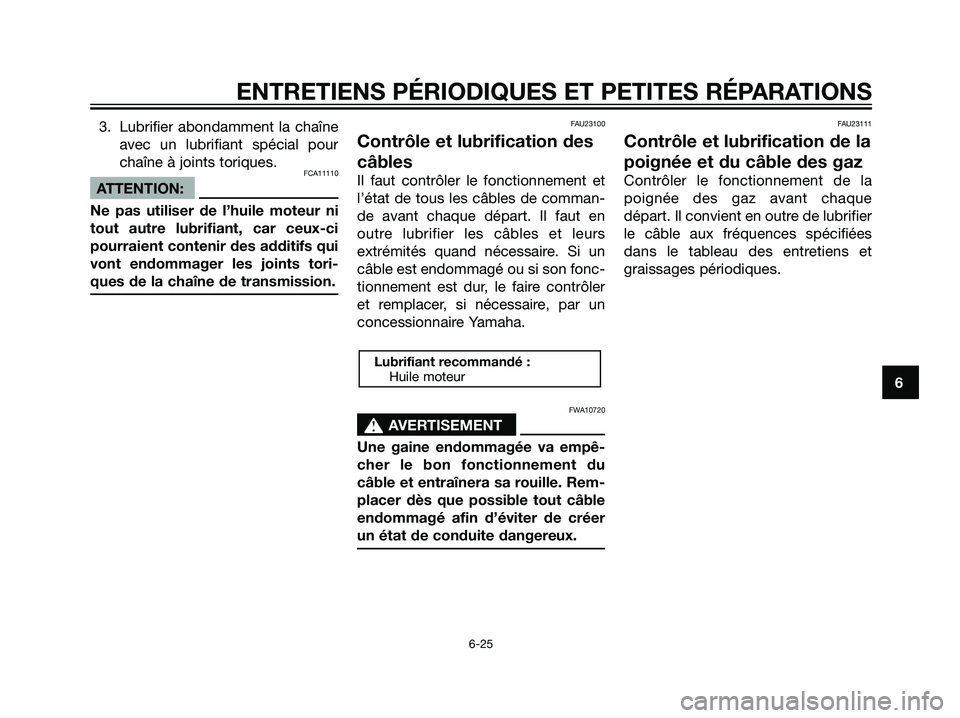

3. Lubrifier abondamment la chaîne
avec un lubrifiant spécial pour
chaîne à joints toriques.
FCA11110
ATTENTION:
Ne pas utiliser de l’huile moteur ni
tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui
vont endommager les joints tori-
ques de la chaîne de transmission.
FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et
l’état de tous les câbles de comman-
de avant chaque départ. Il faut en
outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un
câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler
et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FWA10720
s s
AVERTISEMENT
Une gaine endommagée va empê-
cher le bon fonctionnement du
câble et entraînera sa rouille. Rem-
placer dès que possible tout câble
endommagé afin d’éviter de créer
un état de conduite dangereux.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la
poignée des gaz avant chaque
départ. Il convient en outre de lubrifier
le câble aux fréquences spécifiées
dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé :
Huile moteur
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 25

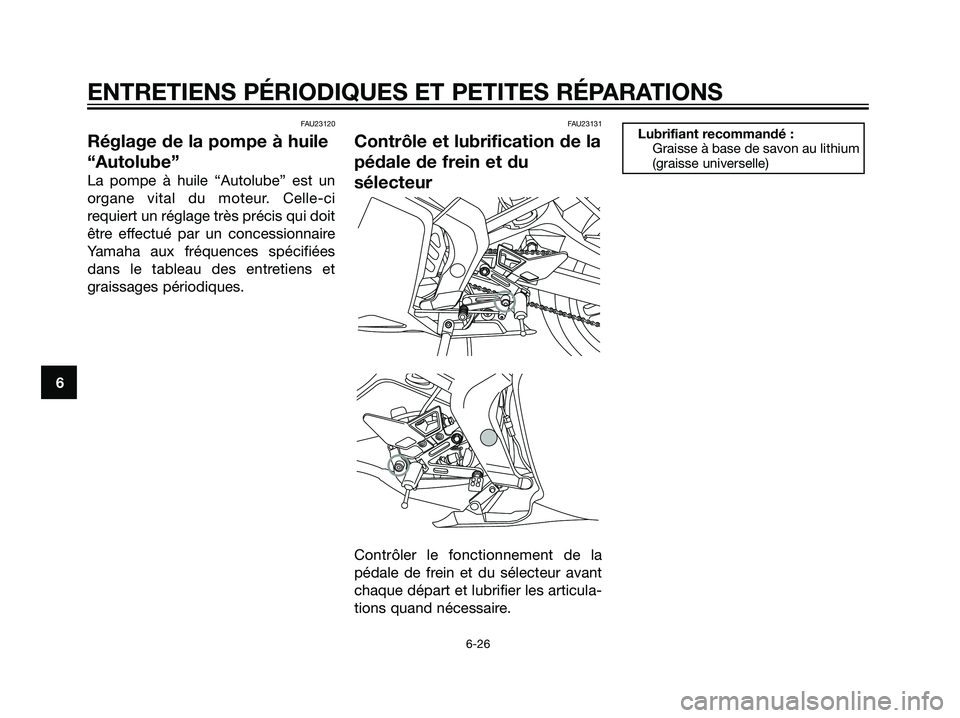

FAU23120
Réglage de la pompe à huile
“Autolube”
La pompe à huile “Autolube” est un
organe vital du moteur. Celle-ci
requiert un réglage très précis qui doit
être effectué par un concessionnaire
Yamaha aux fréquences spécifiées
dans le tableau des entretiens et
graissages périodiques.
FAU23131
Contrôle et lubrification de la
pédale de frein et du
sélecteur
Contrôler le fonctionnement de la
pédale de frein et du sélecteur avant
chaque départ et lubrifier les articula-
tions quand nécessaire.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 26

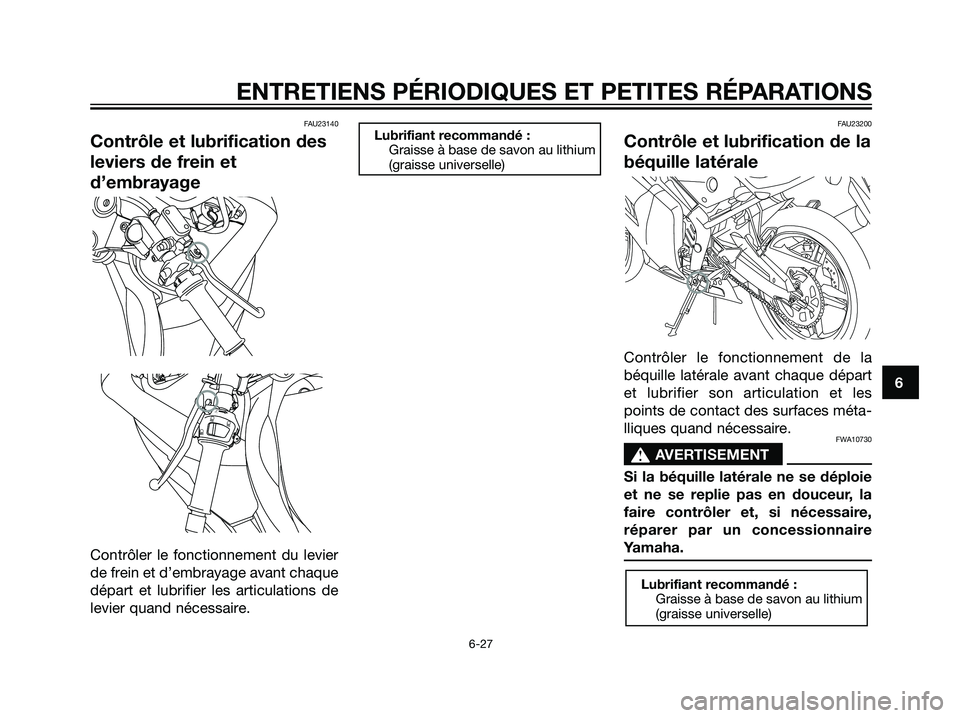

FAU23140
Contrôle et lubrification des
leviers de frein et
d’embrayage
Contrôler le fonctionnement du levier
de frein et d’embrayage avant chaque
départ et lubrifier les articulations de
levier quand nécessaire.
FAU23200
Contrôle et lubrification de la
béquille latérale
Contrôler le fonctionnement de la
béquille latérale avant chaque départ
et lubrifier son articulation et les
points de contact des surfaces méta-
lliques quand nécessaire.
FWA10730
s s
AVERTISEMENT
Si la béquille latérale ne se déploie
et ne se replie pas en douceur, la
faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
j
kj
q
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 27

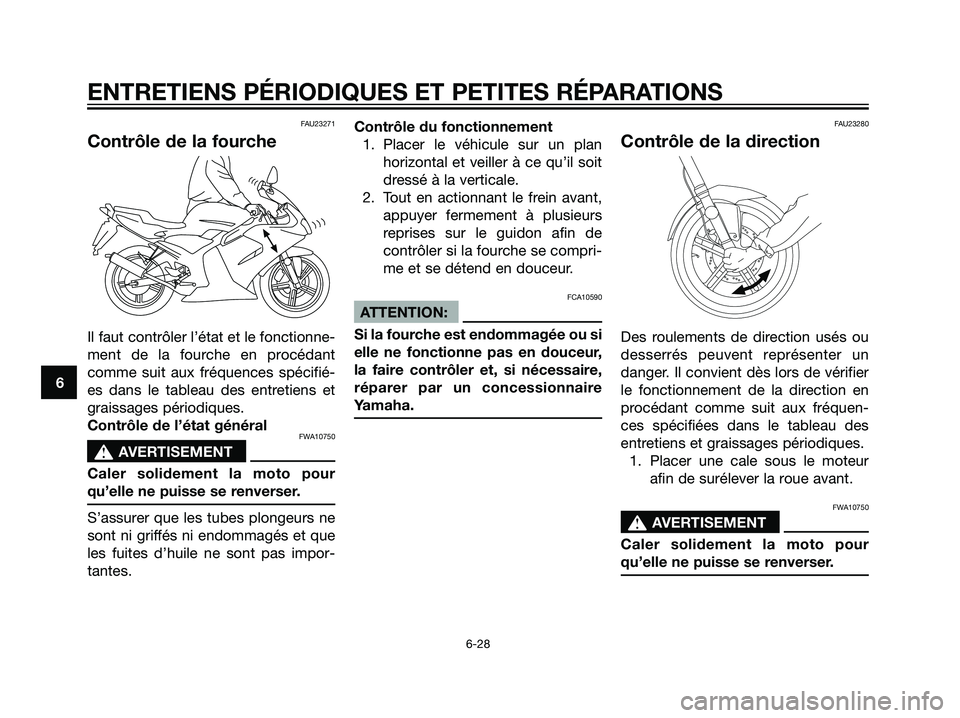

FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionne-
ment de la fourche en procédant
comme suit aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FWA10750
s s
AVERTISEMENT
Caler solidement la moto pour
qu’elle ne puisse se renverser.
S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.Contrôle du fonctionnement
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs
reprises sur le guidon afin de
contrôler si la fourche se compri-
me et se détend en douceur.
FCA10590
ATTENTION:
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur,
la faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou
desserrés peuvent représenter un
danger. Il convient dès lors de vérifier
le fonctionnement de la direction en
procédant comme suit aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques.
1. Placer une cale sous le moteur
afin de surélever la roue avant.
FWA10750
s s
AVERTISEMENT
Caler solidement la moto pour
qu’elle ne puisse se renverser.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 28

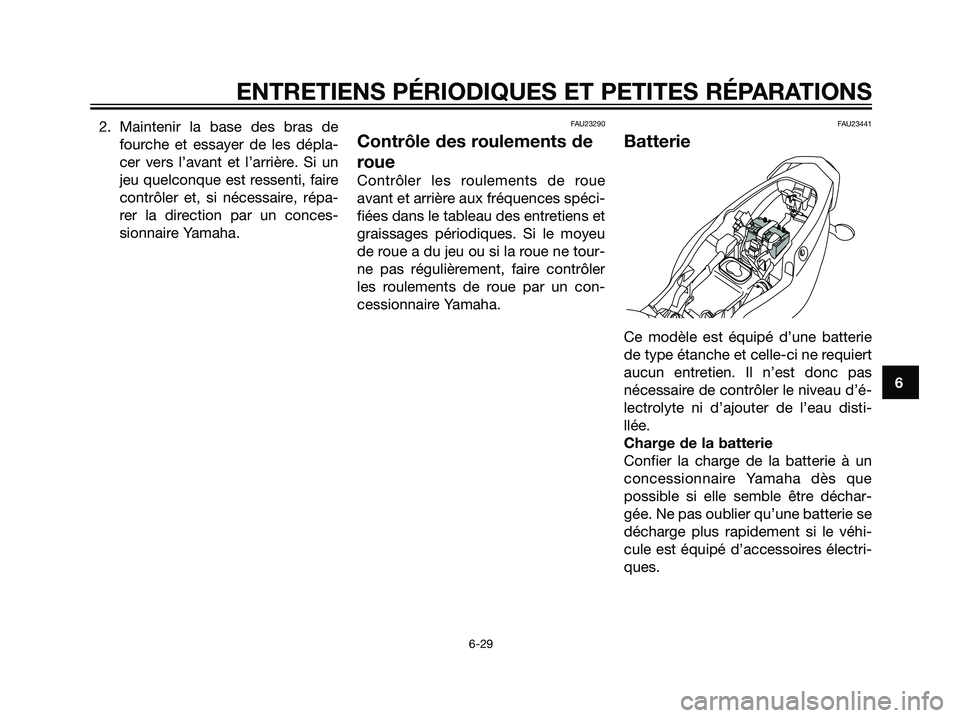

2. Maintenir la base des bras de
fourche et essayer de les dépla-
cer vers l’avant et l’arrière. Si un
jeu quelconque est ressenti, faire
contrôler et, si nécessaire, répa-
rer la direction par un conces-
sionnaire Yamaha.FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue
avant et arrière aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tour-
ne pas régulièrement, faire contrôler
les roulements de roue par un con-
cessionnaire Yamaha.
FAU23441
Batterie
Ce modèle est équipé d’une batterie
de type étanche et celle-ci ne requiert
aucun entretien. Il n’est donc pas
nécessaire de contrôler le niveau d’é-
lectrolyte ni d’ajouter de l’eau disti-
llée.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que
possible si elle semble être déchar-
gée. Ne pas oublier qu’une batterie se
décharge plus rapidement si le véhi-
cule est équipé d’accessoires électri-
ques.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 29

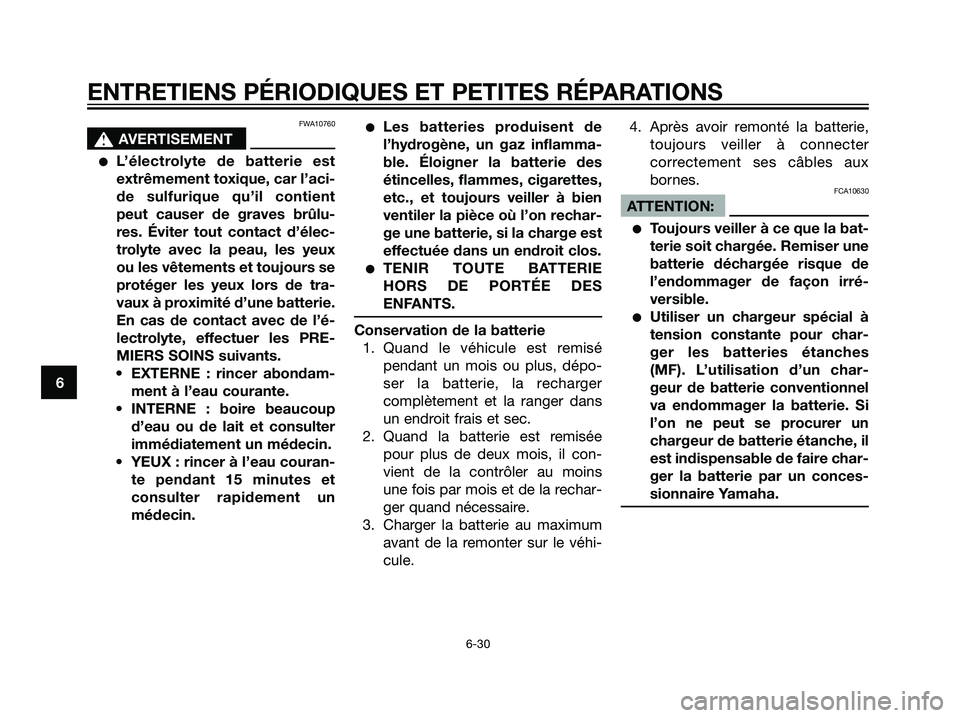

FWA10760
s s
AVERTISEMENT
L’électrolyte de batterie est
extrêmement toxique, car l’aci-
de sulfurique qu’il contient
peut causer de graves brûlu-
res. Éviter tout contact d’élec-
trolyte avec la peau, les yeux
ou les vêtements et toujours se
protéger les yeux lors de tra-
vaux à proximité d’une batterie.
En cas de contact avec de l’é-
lectrolyte, effectuer les PRE-
MIERS SOINS suivants.
• EXTERNE : rincer abondam-
ment à l’eau courante.
• INTERNE : boire beaucoup
d’eau ou de lait et consulter
immédiatement un médecin.
• YEUX : rincer à l’eau couran-
te pendant 15 minutes et
consulter rapidement un
médecin.
Les batteries produisent de
l’hydrogène, un gaz inflamma-
ble. Éloigner la batterie des
étincelles, flammes, cigarettes,
etc., et toujours veiller à bien
ventiler la pièce où l’on rechar-
ge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE
HORS DE PORTÉE DES
ENFANTS.
Conservation de la batterie
1. Quand le véhicule est remisé
pendant un mois ou plus, dépo-
ser la batterie, la recharger
complètement et la ranger dans
un endroit frais et sec.
2. Quand la batterie est remisée
pour plus de deux mois, il con-
vient de la contrôler au moins
une fois par mois et de la rechar-
ger quand nécessaire.
3. Charger la batterie au maximum
avant de la remonter sur le véhi-
cule.4. Après avoir remonté la batterie,
toujours veiller à connecter
correctement ses câbles aux
bornes.
FCA10630
ATTENTION:
Toujours veiller à ce que la bat-
terie soit chargée. Remiser une
batterie déchargée risque de
l’endommager de façon irré-
versible.
Utiliser un chargeur spécial à
tension constante pour char-
ger les batteries étanches
(MF). L’utilisation d’un char-
geur de batterie conventionnel
va endommager la batterie. Si
l’on ne peut se procurer un
chargeur de batterie étanche, il
est indispensable de faire char-
ger la batterie par un conces-
sionnaire Yamaha.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 30
