7. Appliquer de la cire sur toutes les
surfaces peintes.
8. Veiller à ce que la moto soit par-
faitement sèche avant de la remi-
ser ou de la couvrir.
FWA11130
s s
AVERTISEMENT
S’assurer de ne pas avoir appli-
qué d’huile ou de cire sur les
freins et les pneus.
Si nécessaire, nettoyer les dis-
ques et les garnitures de frein à
l’aide d’un produit spécial pour
disque de frein ou d’acétone, et
nettoyer les pneus à l’eau
chaude et au détergent doux.
Effectuer ensuite un test de
conduite afin de vérifier le frei-
nage et la prise de virages.
FCA10800
ATTENTION:
Pulvériser modérément huile et
cire et bien essuyer tout excès.
Ne jamais enduire les pièces
en plastique ou en caoutchouc
d’huile ou de cire. Recourir à
un produit spécial.
Éviter l’emploi de produits de
polissage mordants, car ceux-
ci attaquent la peinture.
N.B.:
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire Yama-
ha.
FAU37220
Remisage
Remisage de courte durée
Veiller à remiser la moto dans un
endroit frais et sec. Si les conditions
de remisage l’exigent (poussière
excessive, etc.), couvrir la moto d’une
housse poreuse.
FCA10810
ATTENTION:
Entreposer la moto dans un
endroit mal aéré ou la recouvrir
d’une bâche alors qu’elle est
mouillée provoqueront des
infiltrations et de la rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves
humides, des étables (en rai-
son de la présence d’ammonia-
que) et à proximité de produits
chimiques.
Remisage de longue durée
Avant de remiser la moto pour plu-
sieurs mois :
1. Suivre toutes les instructions de
la section “Soin” de ce chapitre.
2. Placer la manette du robinet de
carburant sur “OFF”.
7
SOIN ET REMISAGE DE LA MOTO
7-3 7-3
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 3

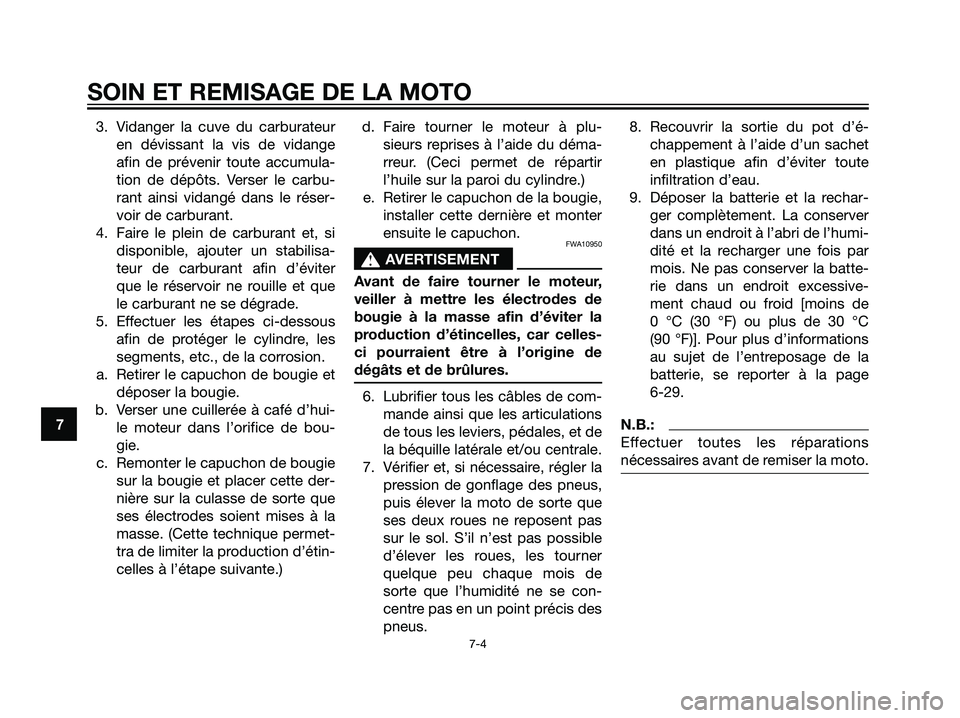

3. Vidanger la cuve du carburateur
en dévissant la vis de vidange
afin de prévenir toute accumula-
tion de dépôts. Verser le carbu-
rant ainsi vidangé dans le réser-
voir de carburant.
4. Faire le plein de carburant et, si
disponible, ajouter un stabilisa-
teur de carburant afin d’éviter
que le réservoir ne rouille et que
le carburant ne se dégrade.
5. Effectuer les étapes ci-dessous
afin de protéger le cylindre, les
segments, etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’hui-
le moteur dans l’orifice de bou-
gie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du déma-
rreur. (Ceci permet de répartir
l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
FWA10950
s s
AVERTISEMENT
Avant de faire tourner le moteur,
veiller à mettre les électrodes de
bougie à la masse afin d’éviter la
production d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
6. Lubrifier tous les câbles de com-
mande ainsi que les articulations
de tous les leviers, pédales, et de
la béquille latérale et/ou centrale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever la moto de sorte que
ses deux roues ne reposent pas
sur le sol. S’il n’est pas possible
d’élever les roues, les tourner
quelque peu chaque mois de
sorte que l’humidité ne se con-
centre pas en un point précis des
pneus.8. Recouvrir la sortie du pot d’é-
chappement à l’aide d’un sachet
en plastique afin d’éviter toute
infiltration d’eau.
9. Déposer la batterie et la rechar-
ger complètement. La conserver
dans un endroit à l’abri de l’humi-
dité et la recharger une fois par
mois. Ne pas conserver la batte-
rie dans un endroit excessive-
ment chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C
(90 °F)]. Pour plus d’informations
au sujet de l’entreposage de la
batterie, se reporter à la page
6-29.
N.B.:
Effectuer toutes les réparations
nécessaires avant de remiser la moto.7
SOIN ET REMISAGE DE LA MOTO
7-4 7-4
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 4

DimensionsLongueur hors tout2202 mm (86,7 in)
Largeur hors tout 689 mm (27,1 in)
Hauteur hors tout 1175 mm (46,3 in)
Hauteur de la selle 820 mm (32,3 in)
Empattement 1341 mm (52,8 in)
Garde au sol 151 mm (5,94 in)
Rayon de braquage minimum 2900 mm (114,2 in)
PoidsAvec huile et carburant124 kg (273 lb)
MoteurType de moteurRefroidissement par liquide, 2 temps
Disposition du ou des cylindres Monocylindre incliné vers l’avant
Cylindrée 49,7 cm
3(3,03 cu*in)
Alésage x course 40,3 x 39,0 mm (1,58 x 1,53 in)
Taux de compression 11,5:1
Système de démarrage Démarreur électrique
Système de graissage Carter humide
Huile moteurClassification d’huile moteur recommandéeHuile moteur SAE10W30 de type SE
RefroidissementCapacité du radiateur (circuit compris)0,70 L (0,75 US qt) (0,62 Imp qt)
Capacité du vase d’expansion (jusqu’au
repère de niveau maximum) 0,29L (0,31 US qt) ( 0,26 Imp qt)
Filtre à airÉlément du filtre à airÉlément de type humide
CarburantCarburant recommandéEssence ordinaire sans plomb
exclusivement
Capacité du réservoir 13,8 L (3,65 US gal) (3,04 Imp gal)
Quantité de la réserve: 2,2 L (0,58 US gal) (0,48 Imp gal)
Système d’injection électronique de
carburant
FabricantDell’Orto
Modèle x quantité PHBN 16 x 1
Bougie(s)Fabricant/modèleNGK/BR 9 ES
Écartement des électrodes 0.6 ~ 0.7 mm (0.023 ~ 0.027 in)
EmbrayageTypeHumide, multidisque
TransmissionSystème de réduction primaireEngrenage hélicoïdal
Taux de réduction primaire 71 x 20 (3,55)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 60 x 11 (5,45)
Type de boîte de vitesses Prise constante, 6 rapports
Commande Au pied gauche
Rapport de démultiplication1-36 x 12 (3,00)
2- 33 x 16 (2,062)
3- 29 x 19 (1,526)
4- 27 x 22 (1,227)
5- 25 x 24 (1,041)
6- 24 x 25 (0,960)
Partie cycleType de cadreDouche berceau
Angle de chasse 25 º
8
CARACTÉRISTIQUES
8-1
5WX-F8199-F2.qxd 13/9/06 11:47 Página 1

Chasse
90 mm (3,54 in)
Pneu avantType
Sans chambre (Tubeless)
Taille
100/80-17 52H
Fabricant/modèle
Pirelli / Sport Demon
Continental/Conti-Twist SM
Pneu arrièreType
Sans chambre (Tubeless)
Taille
130/70-17 62H
Fabricant/modèle
Pirelli / Sport Demon
Continental/Conti-Twist SM
ChargeCharge maximale
196 kg (432.18 lb)
Poids total du pilote, du passager, du char-
gement et des accessoires
Pression de gonflage (contrôlée les
pneus froids)
Conditions de charge
0–90 kg (0–198 lb)
Avant
180 kPa (26 psi) (1,8 kgf/cm
2)
Arrière
200 kPa (28 psi) (2,0 kgf/cm
2)
Conditions de charge
90 kg (198 lb)– Charge maximaleAvant
190 kPa (27 psi) (1,9 kgf/cm
2)
Arrière
230 kPa (33 psi) (2,3 kgf/cm
2)
Roue avantType de roue
Roue coulée
Taille de jante
17 x MT2,75
Roue arrièreType de roue
Roue coulée
Taille de jante
17 x MT3,50
Frein avant
Type
Frein monodisque
Commande
À la main droite
Liquide recommandé
DOT 4
Frein arrièreType
Frein monodisque
Commande
Au pied gauche
Liquide recommandé
DOT 4
Suspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
queDébattement des roues
108 mm (4,25 in)
Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
89,2 mm (3,51 in)
Partie électriqueSystème d’allumage
MORIC
Système de charge
Transistor
BatterieFabricant/modèle:
TIAJIN TONG YEE INDUSTRIAL
CO. LTD. / GS GT4L-BS
Voltage, capacité
12V-3Ah
Voltage et wattage d’ampoule x
quantité
Phare
12 V, 25,0 W / 25,0 W x 2
Feu arrière/stop
12 V, 21,0 W / 5,0 W x 2
Clignotant avant
12 V, 16,0 W x 2
Clignotant arrière
12 V, 10,0 W x 2
Éclairage de la plaque d’immatriculation
12 V, 5,0 W x 18
CARACTÉRISTIQUES
8-2
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 2

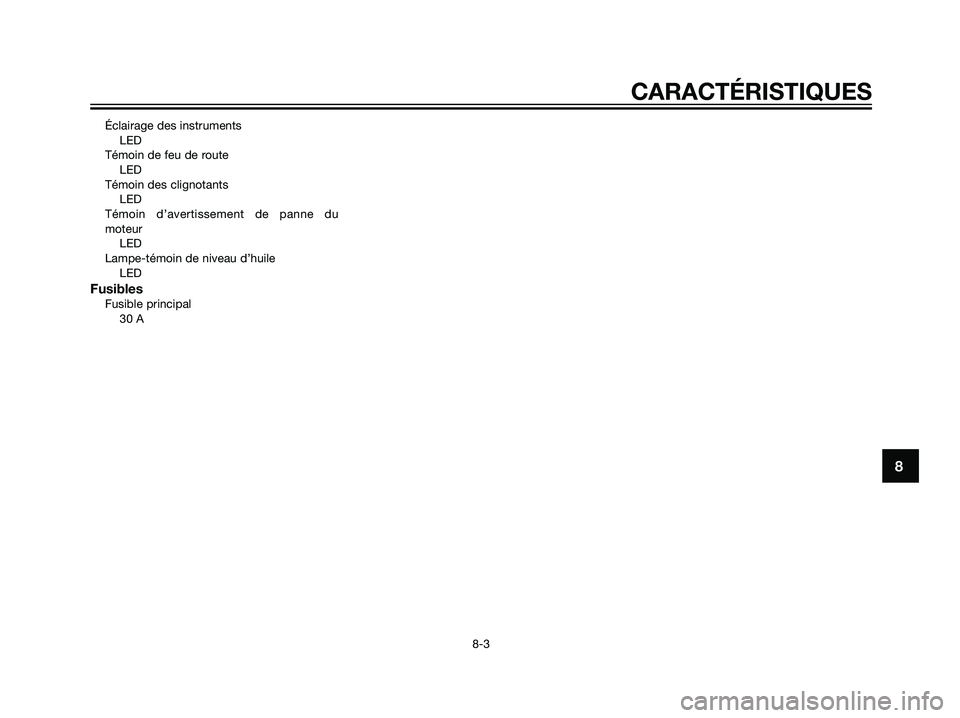

Éclairage des instruments
LED
Témoin de feu de route
LED
Témoin des clignotants
LED
Témoin d’avertissement de panne du
moteur
LED
Lampe-témoin de niveau d’huile
LED
FusiblesFusible principal
30 A
8
CARACTÉRISTIQUES
8-3
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 3

FAU26351

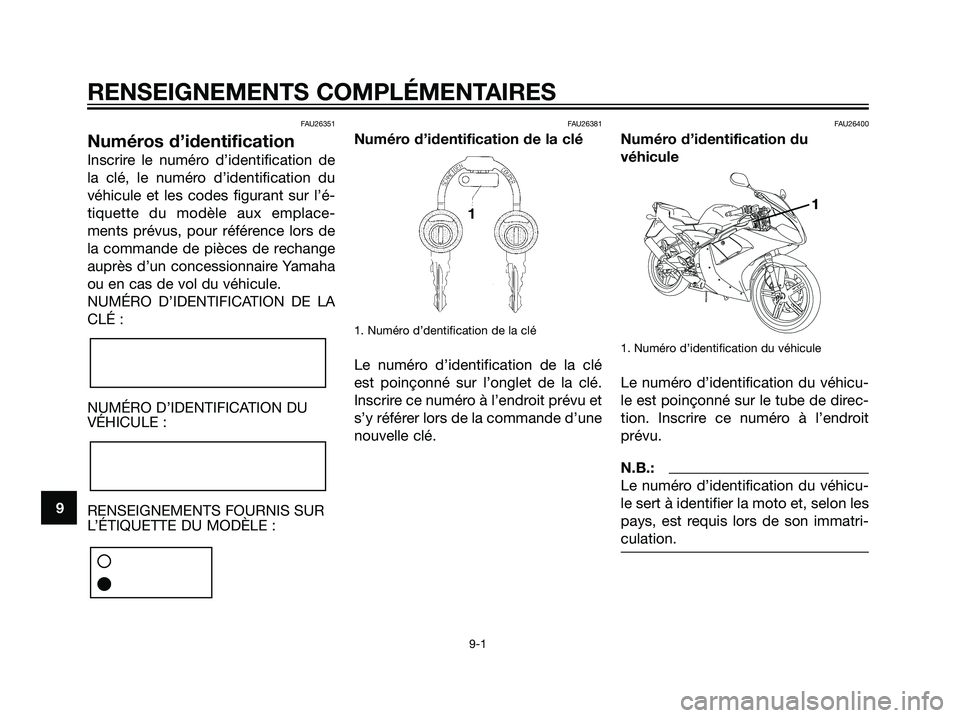

Numéros d’identification
Inscrire le numéro d’identification de
la clé, le numéro d’identification du
véhicule et les codes figurant sur l’é-
tiquette du modèle aux emplace-
ments prévus, pour référence lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha
ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
1. Numéro d’dentification de la clé
Le numéro d’identification de la clé
est poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU26400
Numéro d’identification du
véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicu-
le est poinçonné sur le tube de direc-
tion. Inscrire ce numéro à l’endroit
prévu.
N.B.:
Le numéro d’identification du véhicu-
le sert à identifier la moto et, selon les
pays, est requis lors de son immatri-
culation.
1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 4

FAU26480

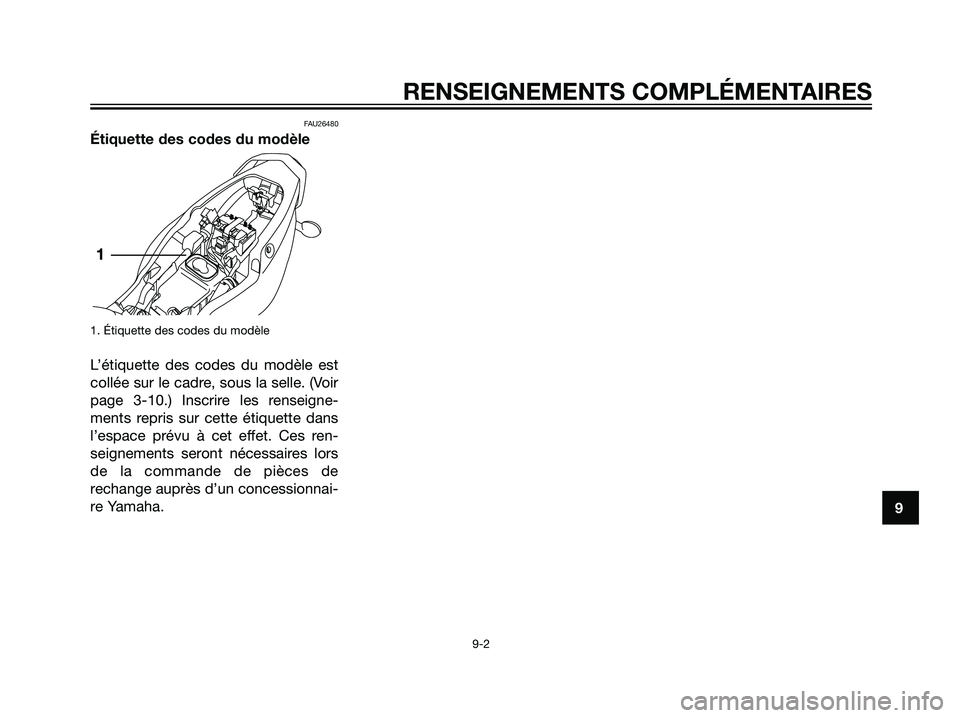

Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée sur le cadre, sous la selle. (Voir
page 3-10.) Inscrire les renseigne-
ments repris sur cette étiquette dans
l’espace prévu à cet effet. Ces ren-
seignements seront nécessaires lors
de la commande de pièces de
rechange auprès d’un concessionnai-
re Yamaha.
1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 5

AAmpoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-32
Ampoule de clignotant avant,
remplacement ........................................6-33
Avertisseur, contacteur ..............................3-4
BBatterie .....................................................6-29
Béquille latérale........................................3-11
Béquille latérale, contrôle
et lubrification ........................................6-27
Bougie, contrôle.........................................6-7
CCâble des gaz, réglage du jeu .................6-13
Câbles, contrôle et lubrification ...............6-25
Caches et carénages, dépose
et repose ..................................................6-5
Carburant ...................................................3-6
Carburant, économies ...............................5-3
Carburateur, réglage ................................6-13
Chaîne de transmission, nettoyage et
graissage ...............................................6-24
Chaîne de transmission, tension .............6-22
Clé de contact, numéro d’identification ....9-1
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ...............6-33
Clignotants, contacteur..............................3-4
Combinés de contacteurs .........................3-4
Compte-tours .............................................3-3
Compteur de vitesse..................................3-3
Contacteur à clé/antivol .............................3-1
Contacteur d’appel de phare .....................3-4
Coupe-circuit d’allumage.........................3-12
Coupe-circuit du moteur............................3-4
DDémarrage, moteur chaud .........................5-2
Démarrage, moteur froid............................5-1
Démarreur, contacteur ...............................3-4
Direction, contrôle....................................6-28
EEmbrayage, levier ......................................3-5
Embrayage, réglage de la garde
du levier .................................................6-17
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau .....................................................6-2
Étiquette des codes du modèle.................9-2
FFeu stop, réglage du contacteur .............6-20
Filtre à air, élément ...................................6-12
Fourche, contrôle .....................................6-28
Frein avant, contrôle de la garde
du levier .................................................6-17
Frein, levier .................................................3-5
Frein, pédale ..............................................3-6
Frein, réglage de la garde de la pédale ...6-19
Fusible, remplacement.............................6-31
HHuile de boîte de vitesses .........................6-8
Huile moteur 2 temps ................................3-8
Huile moteur, témoin du niveau .................3-2
IInverseur feu de route/feu
de croisement ..........................................3-4
LLevier de frein et d’embrayage,
contrôle et lubrification ..........................6-27
Liquide de frein, changement ..................6-22Liquide de frein, contrôle du niveau ........6-21
Liquide de refroidissement ......................6-10
Liquide de refroidissement, témoin de
température .............................................3-2
NNuméros d’identification ............................9-1
PPanne du moteur, témoin...........................3-3
Pannes, diagnostic ..................................6-34
Pédale de frein et sélecteur, contrôle et
lubrification ............................................6-26
Phare, remplacement d’une ampoule......6-31
Plaquettes de frein, contrôle....................6-20
Pneus .......................................................6-14
Poignée et câble des gaz, contrôle et
lubrification ............................................6-25
Points à contrôler avant chaque
utilisation..................................................4-2
Pompe à huile “Autolube”, réglage .........6-26
Porte-antivol.............................................3-11
Pot catalytique ...........................................3-7
RRégime de ralenti du moteur ...................6-14
Remisage ...................................................7-3
Réservoir de carburant, bouchon ..............3-7
Réservoir de carburant, durit de mise à
l’air/trop-plein ..........................................3-8
Rétroviseurs .............................................3-11
Robinet de carburant .................................3-9
Rodage du moteur .....................................5-4
Roues .......................................................6-16
Roulements de roue, contrôle .................6-29
SSchémas de diagnostic de pannes .........6-35
INDICE
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 6
