FAU23481
Remplacement du fusible
Le support de fusible est situé sous la
selle. (Voir page 3-10.)
Si le fusible est grillé, le remplacer
comme suit.
1. Tourner la clé de contact sur
“
e” et éteindre tous les circuits
électriques.
2. Retirer le fusible grillé et le rem-
placer par un fusible neuf de l’in-
tensité spécifiée.
FCA10640
ATTENTION:
Ne pas utiliser de fusible de calibre
supérieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’équipement électrique, voire
de provoquer un incendie.
3. Tourner la clé de contact sur
“
f” et allumer tous les circuits
électriques afin de vérifier si l’é-
quipement électrique fonctionne.
4. Si le fusible neuf grille immédia-
tement, faire contrôler l’installa-
tion électrique par un conces-
sionnaire Yamaha.
FAU23800
Remplacement de l’ampoule
du phare
Ce modèle est équipé d’un phare à
ampoule de quartz. Si l’ampoule du
phare grille, la remplacer comme suit :
1. Protection de l’ampoule de phare
1. Retirer la protection de l’ampoule
de phare en place, puis débran-
cher le connecteur des fils de
phare.
1
Fusible spécifié :
10 A
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 31

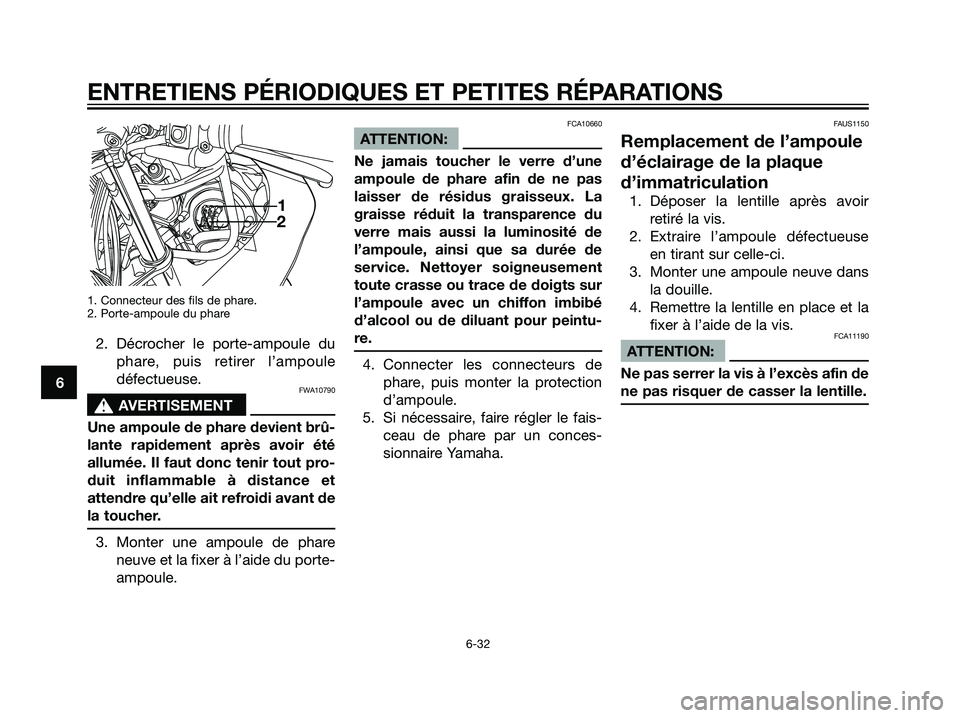

1. Connecteur des fils de phare.
2. Porte-ampoule du phare
2. Décrocher le porte-ampoule du
phare, puis retirer l’ampoule
défectueuse.
FWA10790
s s
AVERTISEMENT
Une ampoule de phare devient brû-
lante rapidement après avoir été
allumée. Il faut donc tenir tout pro-
duit inflammable à distance et
attendre qu’elle ait refroidi avant de
la toucher.
3. Monter une ampoule de phare
neuve et la fixer à l’aide du porte-
ampoule.
FCA10660
ATTENTION:
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peintu-
re.
4. Connecter les connecteurs de
phare, puis monter la protection
d’ampoule.
5. Si nécessaire, faire régler le fais-
ceau de phare par un conces-
sionnaire Yamaha.
FAUS1150
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Déposer la lentille après avoir
retiré la vis.
2. Extraire l’ampoule défectueuse
en tirant sur celle-ci.
3. Monter une ampoule neuve dans
la douille.
4. Remettre la lentille en place et la
fixer à l’aide de la vis.
FCA11190
ATTENTION:
Ne pas serrer la vis à l’excès afin de
ne pas risquer de casser la lentille.
1
2
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 32

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33

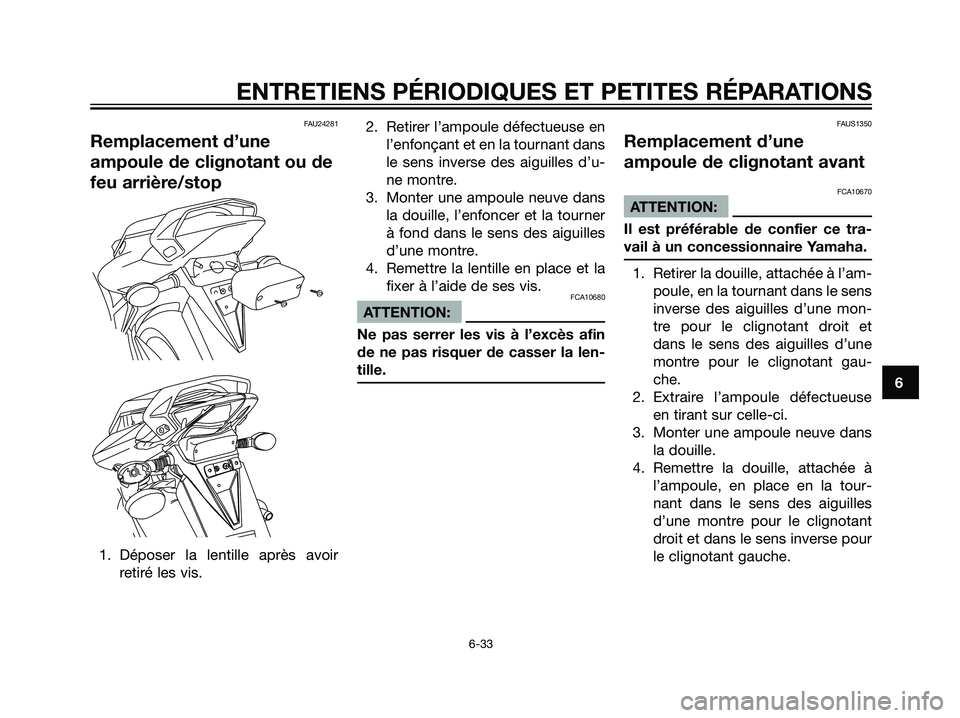

FAU24281
Remplacement d’une
ampoule de clignotant ou de
feu arrière/stop
1. Déposer la lentille après avoir
retiré les vis.2. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans
le sens inverse des aiguilles d’u-
ne montre.
3. Monter une ampoule neuve dans
la douille, l’enfoncer et la tourner
à fond dans le sens des aiguilles
d’une montre.
4. Remettre la lentille en place et la
fixer à l’aide de ses vis.
FCA10680
ATTENTION:
Ne pas serrer les vis à l’excès afin
de ne pas risquer de casser la len-
tille.
FAUS1350
Remplacement d’une
ampoule de clignotant avant
FCA10670
ATTENTION:
Il est préférable de confier ce tra-
vail à un concessionnaire Yamaha.
1. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens
inverse des aiguilles d’une mon-
tre pour le clignotant droit et
dans le sens des aiguilles d’une
montre pour le clignotant gau-
che.
2. Extraire l’ampoule défectueuse
en tirant sur celle-ci.
3. Monter une ampoule neuve dans
la douille.
4. Remettre la douille, attachée à
l’ampoule, en place en la tour-
nant dans le sens des aiguilles
d’une montre pour le clignotant
droit et dans le sens inverse pour
le clignotant gauche.
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 33

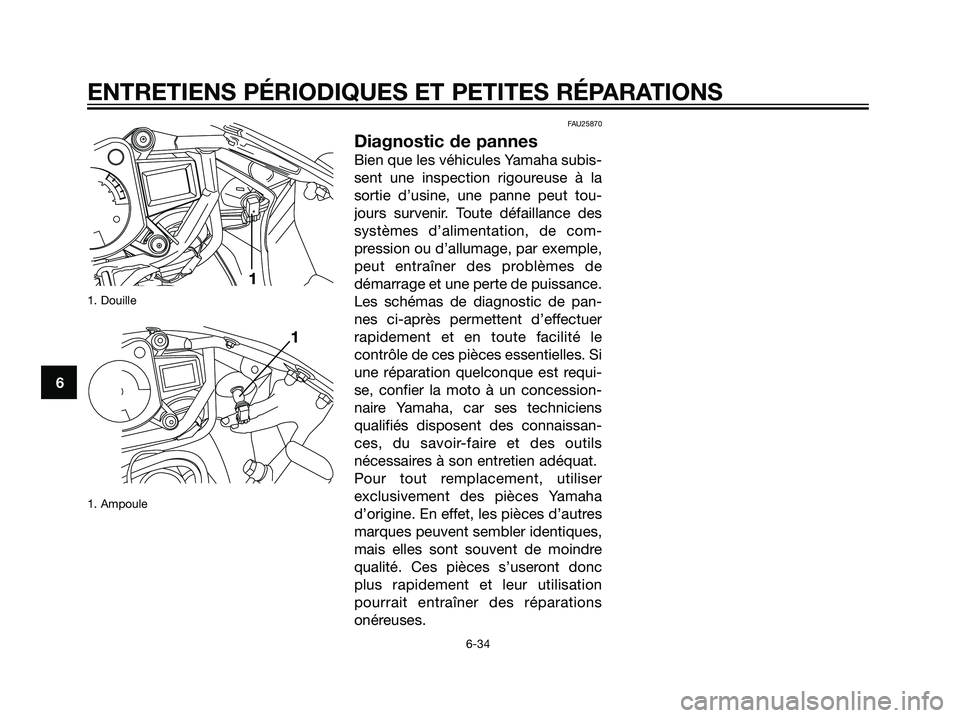

1. Douille
1. Ampoule
FAU25870
Diagnostic de pannes
Bien que les véhicules Yamaha subis-
sent une inspection rigoureuse à la
sortie d’usine, une panne peut tou-
jours survenir. Toute défaillance des
systèmes d’alimentation, de com-
pression ou d’allumage, par exemple,
peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pan-
nes ci-après permettent d’effectuer
rapidement et en toute facilité le
contrôle de ces pièces essentielles. Si
une réparation quelconque est requi-
se, confier la moto à un concession-
naire Yamaha, car ses techniciens
qualifiés disposent des connaissan-
ces, du savoir-faire et des outils
nécessaires à son entretien adéquat.
Pour tout remplacement, utiliser
exclusivement des pièces Yamaha
d’origine. En effet, les pièces d’autres
marques peuvent sembler identiques,
mais elles sont souvent de moindre
qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation
pourrait entraîner des réparations
onéreuses.
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 34

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
FAU25921
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteurFWA10840
s s
AVERTISEMENT
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.
1. CarburantNiveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.
2. CompressionCompression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.
3. AllumageEssuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.
4. BatterieLe démarreur tourne rapidement.
Le démarreur tourne lentement.La batterie est en bon état.
Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
Sèches
HumidesTourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 35

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36

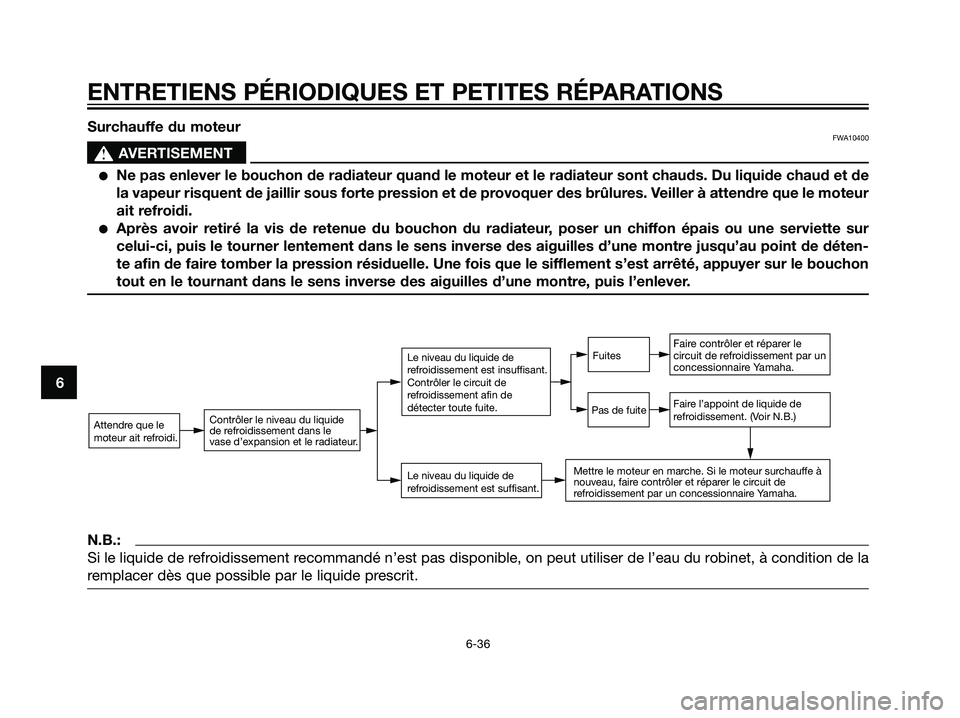

Surchauffe du moteurFWA10400
s s
AVERTISEMENT
Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de
la vapeur risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur
ait refroidi.
Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur
celui-ci, puis le tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de déten-
te afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon
tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.
Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
N.B.:
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la
remplacer dès que possible par le liquide prescrit.
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 36

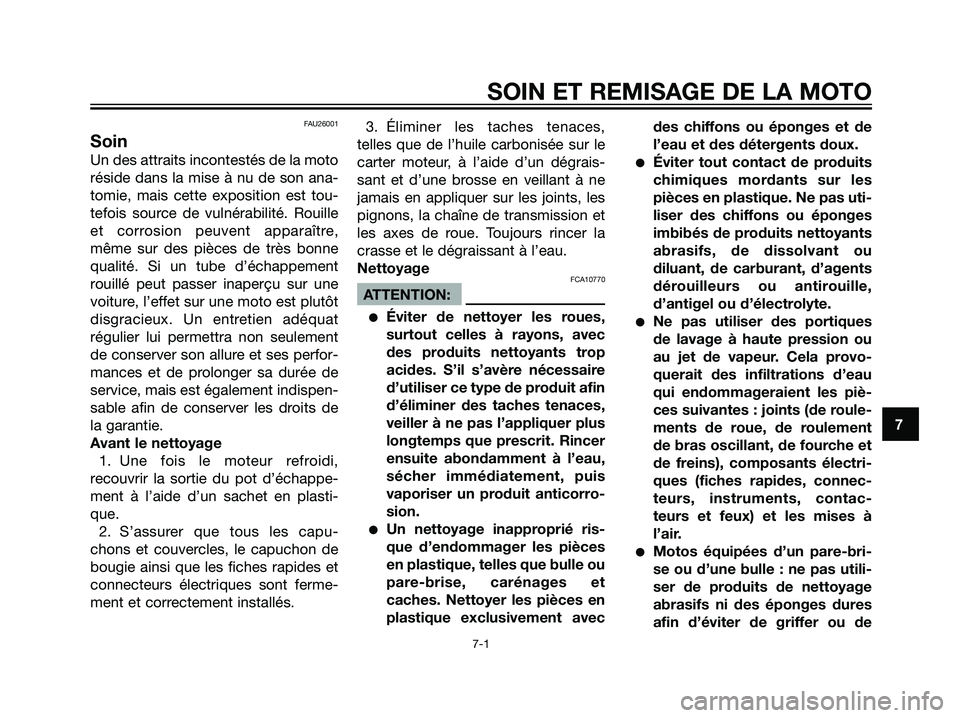

FAU26001
Soin
Un des attraits incontestés de la moto
réside dans la mise à nu de son ana-
tomie, mais cette exposition est tou-
tefois source de vulnérabilité. Rouille
et corrosion peuvent apparaître,
même sur des pièces de très bonne
qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt
disgracieux. Un entretien adéquat
régulier lui permettra non seulement
de conserver son allure et ses perfor-
mances et de prolonger sa durée de
service, mais est également indispen-
sable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi,
recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plasti-
que.
2. S’assurer que tous les capu-
chons et couvercles, le capuchon de
bougie ainsi que les fiches rapides et
connecteurs électriques sont ferme-
ment et correctement installés.3. Éliminer les taches tenaces,
telles que de l’huile carbonisée sur le
carter moteur, à l’aide d’un dégrais-
sant et d’une brosse en veillant à ne
jamais en appliquer sur les joints, les
pignons, la chaîne de transmission et
les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.
Nettoyage
FCA10770
ATTENTION:
Éviter de nettoyer les roues,
surtout celles à rayons, avec
des produits nettoyants trop
acides. S’il s’avère nécessaire
d’utiliser ce type de produit afin
d’éliminer des taches tenaces,
veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer
ensuite abondamment à l’eau,
sécher immédiatement, puis
vaporiser un produit anticorro-
sion.
Un nettoyage inapproprié ris-
que d’endommager les pièces
en plastique, telles que bulle ou
pare-brise, carénages et
caches. Nettoyer les pièces en
plastique exclusivement avecdes chiffons ou éponges et de
l’eau et des détergents doux.
Éviter tout contact de produits
chimiques mordants sur les
pièces en plastique. Ne pas uti-
liser des chiffons ou éponges
imbibés de produits nettoyants
abrasifs, de dissolvant ou
diluant, de carburant, d’agents
dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.
Ne pas utiliser des portiques
de lavage à haute pression ou
au jet de vapeur. Cela provo-
querait des infiltrations d’eau
qui endommageraient les piè-
ces suivantes : joints (de roule-
ments de roue, de roulement
de bras oscillant, de fourche et
de freins), composants électri-
ques (fiches rapides, connec-
teurs, instruments, contac-
teurs et feux) et les mises à
l’air.
Motos équipées d’un pare-bri-
se ou d’une bulle : ne pas utili-
ser de produits de nettoyage
abrasifs ni des éponges dures
afin d’éviter de griffer ou de
7
SOIN ET REMISAGE DE LA MOTO
7-1
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 1

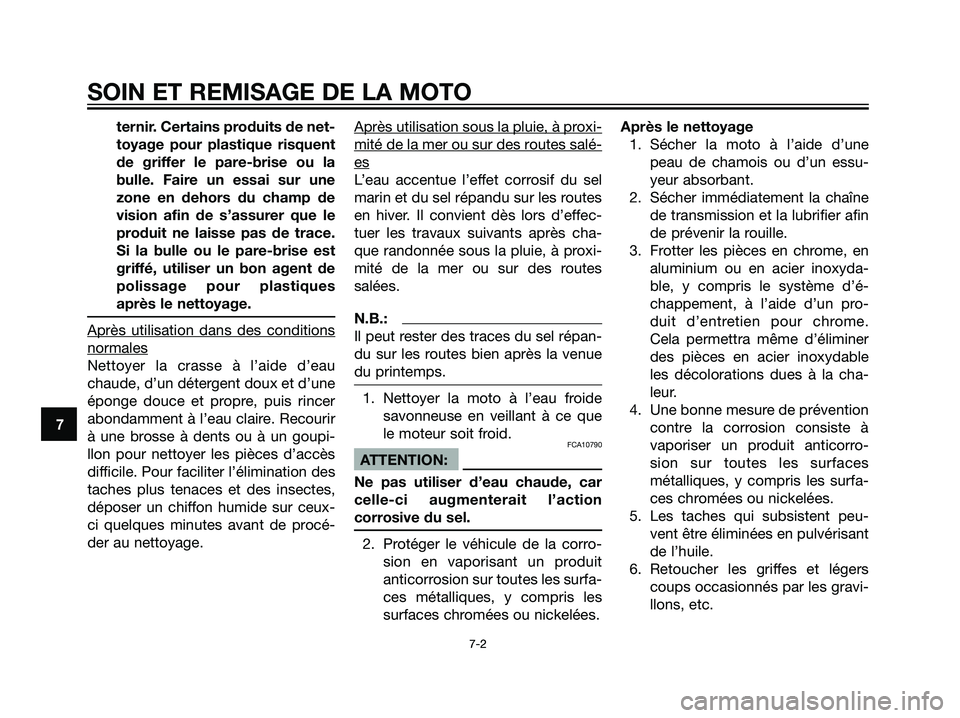

ternir. Certains produits de net-
toyage pour plastique risquent
de griffer le pare-brise ou la
bulle. Faire un essai sur une
zone en dehors du champ de
vision afin de s’assurer que le
produit ne laisse pas de trace.
Si la bulle ou le pare-brise est
griffé, utiliser un bon agent de
polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions
normales
Nettoyer la crasse à l’aide d’eau
chaude, d’un détergent doux et d’une
éponge douce et propre, puis rincer
abondamment à l’eau claire. Recourir
à une brosse à dents ou à un goupi-
llon pour nettoyer les pièces d’accès
difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-
ci quelques minutes avant de procé-
der au nettoyage.Après utilisation sous la pluie, à pr
oxi-
mité de la mer ou sur des routes salé-
es
L’eau accentue l’effet corrosif du sel
marin et du sel répandu sur les routes
en hiver. Il convient dès lors d’effec-
tuer les travaux suivants après cha-
que randonnée sous la pluie, à proxi-
mité de la mer ou sur des routes
salées.
N.B.:
Il peut rester des traces du sel répan-
du sur les routes bien après la venue
du printemps.
1. Nettoyer la moto à l’eau froide
savonneuse en veillant à ce que
le moteur soit froid.
FCA10790
ATTENTION:
Ne pas utiliser d’eau chaude, car
celle-ci augmenterait l’action
corrosive du sel.
2. Protéger le véhicule de la corro-
sion en vaporisant un produit
anticorrosion sur toutes les surfa-
ces métalliques, y compris les
surfaces chromées ou nickelées.Après le nettoyage
1. Sécher la moto à l’aide d’une
peau de chamois ou d’un essu-
yeur absorbant.
2. Sécher immédiatement la chaîne
de transmission et la lubrifier afin
de prévenir la rouille.
3. Frotter les pièces en chrome, en
aluminium ou en acier inoxyda-
ble, y compris le système d’é-
chappement, à l’aide d’un pro-
duit d’entretien pour chrome.
Cela permettra même d’éliminer
des pièces en acier inoxydable
les décolorations dues à la cha-
leur.
4. Une bonne mesure de prévention
contre la corrosion consiste à
vaporiser un produit anticorro-
sion sur toutes les surfaces
métalliques, y compris les surfa-
ces chromées ou nickelées.
5. Les taches qui subsistent peu-
vent être éliminées en pulvérisant
de l’huile.
6. Retoucher les griffes et légers
coups occasionnés par les gravi-
llons, etc.
7
SOIN ET REMISAGE DE LA MOTO
7-2 7-2
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 2
