• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permet l’état
de la route et le trafic.
• Toujours signaler clairement
son intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle de la
moto.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée de
manutention, si le modèle en
est pourvu, et garder les deux
pieds sur les repose-pieds du
passager.
• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds.
Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
Cette moto est conçue pour être
utilisée sur route exclusivement.
Elle ne convient pas pour une uti-
lisation tout-terrain.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête.
Le port du casque est le seul moyen
d’éviter ou de limiter les blessures à la
tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande, aux repose-pieds ou
même aux roues, ce qui risqued’être la cause d’un accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
Les consignes ci-dessus s’adres-
sent également au passager.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
de la moto dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur la moto peut
réduire sa stabilité et sa maniabilité si
la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident,
monter accessoires et bagages avec
beaucoup de soin. Redoubler de pru-
dence lors de la conduite d’une moto
chargée d’accessoires ou de baga-
1
CONSIGNES DE SÉCURITÉ t
1-2
5WX-F8199-F2.qxd 31/05/2006 11:20 Página 9

• Certains accessoires peuventforcer le pilote à modifier sa
position de conduite. Une
position de conduite incorrecte
réduit la liberté de mouvement
du pilote et peut limiter son
contrôle du véhicule. De tels
accessoires ne sont donc pas
recommandés.
La prudence est de rigueur lors
de l’installation de tout accessoi-
re électrique supplémentaire. Si
les accessoires excèdent la
capacité du système électrique
de la moto, une panne électrique
peut résulter, ce qui risque de
provoquer des problèmes d’é-
clairage et une perte de puissan-
ce du moteur.
Essence et gaz d’échappement
L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
• Toujours couper le moteur avant de faire le plein.
• Bien veiller à ne pas renverser d’essence sur le moteur et sur
les éléments de l’échappe-
ment. • Ne pas faire le plein en fumant
ou à proximité d’une flamme.
Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d’échap-
pement sont toxiques et peuvent
entraîner une perte de connais-
sance et même la mort en peu de
temps. Ne laisser tourner le
moteur que dans un endroit bien
ventilé.
Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser la moto sans surveillance. Au
moment de se garer, garder les
points suivants à l’esprit :
• Comme le moteur et les élé- ments de l’échappement peu-
vent devenir brûlants, il con-
vient de se garer de façon à ce
que les piétons ou les enfants
ne risquent pas de toucher ces
éléments.
• Ne pas garer la moto dans une descente ou sur un sol meuble,
car elle pourrait facilement se
renverser. • Ne pas garer la moto près d’u-
ne source de flammes ou d’é-
tincelles (ex. : un poêle au
pétrole ou un brasier quelcon-
que), afin d’éviter tout risque
d’incendie.
Lors du transport de la moto
dans un autre véhicule, s’assurer
qu’elle est bien à la verticale et
que le robinet de carburant est
bien à la position “ON” ou “RES”
(pour les robinets à dépression)
ou “OFF” (pour les robinets
manuels). Si le véhicule est incli-
né, l’essence risque de déborder
du carburateur ou du réservoir.
En cas d’ingestion d’essence,
d’inhalation importante de
vapeur d’essence ou d’éclabous-
sure dans les yeux, consulter
immédiatement un médecin. En
cas d’éclaboussure d’essence
sur la peau ou les vêtements, se
laver immédiatement à l’eau et
au savon et changer de vête-
ments.
1
CONSIGNES DE SÉCURITÉ t
1-4
5WX-F8199-F2.qxd 15/9/06 13:48 Página 11

FAU16671
Passage des vitesses
1. Passage des vitesses
La boîte de vitesses permet de
contrôler la puissance du moteur dis-
ponible lors des démarrages, accélé-
rations, montées des côtes, etc.
Les positions du sélecteur sont indi-
quées sur l’illustration.
N.B.:
Pour passer au point mort, enfoncer
le sélecteur à plusieurs reprises jus-
qu’à ce qu’il arrive en fin de course,
puis le relever légèrement.
FCA10260
ATTENTION:
Ne pas rouler trop longtemps
en roue libre lorsque le moteur
est coupé et ne pas remorquer
la moto sur de longues distan-
ces, même lorsque la boîte de
vitesses est au point mort. En
effet, son graissage ne s’effec-
tue correctement que lorsque
le moteur tourne. Un graissage
insuffisant risque d’endomma-
ger la boîte de vitesses.
Toujours débrayer avant de
changer de vitesse afin d’éviter
d’endommager le moteur, la
boîte de vitesses et la trans-
mission, qui ne sont pas
conçus pour résister au choc
infligé par un passage en force
des vitesses.
FAU16800
Comment réduire sa
consommation de carburant
La consommation de carburant de la
moto dépend dans une grande mesu-
re du style de conduite. Suivre les
conseils suivants en vue d’économi-
ser le carburant :
Couper le starter le plus tôt pos-
sible.
Passer sans tarder aux rapports
supérieurs et éviter les régimes
très élevés lors des accéléra-
tions.
Ne pas donner de gaz en rétro-
gradant et éviter d’emballer le
moteur à vide.
Couper le moteur au lieu de le
laisser tourner longtemps au
ralenti (ex. : embouteillages, feux
rouges, passages à niveau).
6
5
4
3
2
N
1
1
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 19

FAU16830
Rodage du moteur
Les premiers 1000 km (600 mi) cons-
tituent la période la plus importante
de la vie du moteur. C’est pourquoi il
est indispensable de lire attentive-
ment ce qui suit.
Le moteur étant neuf, il faut éviter de
le soumettre à un effort excessif pen-
dant les premiers 1000 km (600 mi).
Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée
et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU17130
0 à 500 km (0 à 300 mi)
Éviter de faire tourner le moteur à plus
de 4.000 tr/mn de façon prolongée.
Après chaque heure d’utilisation, lais-
ser refroidir le moteur pendant cinq à
dix minutes.
Varier la vitesse du véhicule de temps
à autre. Ne pas rouler continuellement
à la même ouverture des gaz.500 à 1000 km (300 à 600 mi)
Éviter de faire tourner le moteur à plus
de 6.000 tr/mn de façon prolongée.
Changer de rapport librement mais ne
jamais accélérer à fond.
FCA10370
ATTENTION:
Changer l’huile de boîte de vitesses
après 1000 km (600 mi) d’utilisation.
1000 km (600 mi) et au-delà
Le rodage est terminé et l’on peut
rouler normalement.
FCA10310
ATTENTION:
Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
Si un problème quelconque
survenait au moteur durant la
période de rodage, consulter
immédiatement un conces-
sionnaire Yamaha.
FAU17180
Stationnement
Pour stationner le véhicule, couper le
moteur, retirer la clé de contact, puis
placer la manette du robinet de car-
burant sur “OFF”.
FWA10310
s s AVERTISEMENT
Comme le moteur et le systè-
me d’échappement peuvent
devenir brûlants, il convient de
se garer de façon à ce que les
piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.
Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
FCA10380
ATTENTION:
Ne jamais se garer à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement
inflammables.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5WX-F8199-F2.qxd 13/9/06 11:42 Página 20

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
DISTANCE AU COMPTEUR
CONTRÔ-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER(x 1000 Km)
LE
1 6 12 18 24ANNUEL
Points pivots de bras
18 *relais et bras de • Contrôler le fonctionnement.√√√√
raccordement de
• Lubrifier à la graisse à base de savon au lithium.√√
suspension arrière
19 *Carburateur• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti du moteur.√√ √ √√ √
20 *Pompe à huile • Contrôler le fonctionnement.
Autolube• Purger si nécessaire.√√√√
Huile de boîte de
21
vitesses (motorcycle)/• Contrôler le niveau d’huile.√√ √ √√ √
transmission (scooter)• Changer.√√
22 *Contacteur de feu stop
sur frein avant et arrière• Contrôler le fonctionnement.√√ √ √√ √
23Pièces mobiles et câbles• Lubrifier.√√√√ √
Boîtier de poignée • Contrôler le fonctionnement et le jeu.
24 * • Régler le jeu de câble des gaz si nécessaire.√√√√ √
et câble des gaz
• Lubrifier le boîtier de poignée des gaz et le câble des gaz.
25 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√ √ √√ √
FAUM1890
N.B.:
Remplacer plus fréquemment l’élément de filtre à air lorsque le véhicule est utilisé dans des zones très poussié-
reuses ou humides.
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre de frein et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
6-4
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 4

1. Clé à bougie
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer
au couple spécifié.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bou-
gie.
5. Reposer le carénage.FAUM1270
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile
de boîte de vitesses avant chaque
départ. Il convient également de
changer l’huile aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d’huile de boîte
de vitesses
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
Couple de serrage :
Bougie :
22,5 Nm (2,2 m•kgf, 16,3 ft•lbf)
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 8

FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ.
Il convient également de changer le
liquide de refroidissement aux fré-
quences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAU33030
Changement du liquide de
refroidissement
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
Il convient de changer le liquide de
refroidissement aux fréquences spé-
cifiées dans le tableau des entretiens
et graissages périodiques. Confier le
changement du liquide de refroidisse-
ment à un concessionnaire Yamaha.
FAU20080
Contrôle du niveau
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
N.B.:
Le niveau du liquide de refroidis-
sement doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
S’assurer que le véhicule soit
bien à la verticale avant de
contrôler le niveau du liquide de
refroidissement. Une légère incli-
naison peut entraîner des erreurs
de lecture.
2. Contrôler le niveau du liquide de
refroidissement dans le vase
d’expansion.
N.B.:
Le niveau du liquide de refroidisse-
ment doit se situer entre les repères
de niveau minimum et maximum.
3. Si le niveau du liquide de refroi-
dissement est égal ou inférieur au
repère de niveau minimum, ouvrir
le bouchon du vase d’expansion
et ajouter du liquide jusqu’au
repère de niveau maximum, puis
refermer le bouchon du vase
d’expansion.
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
N.B.:
En cas de surchauffe du moteur, suiv-
re les instructions à la page 6-36.
FAU20431
Changement du liquide de
refroidissement
1. Dresser le véhicule sur sa béqui-
lle centrale et laisser refroidir le
moteur s’il est chaud.
MAX
MIN
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 10

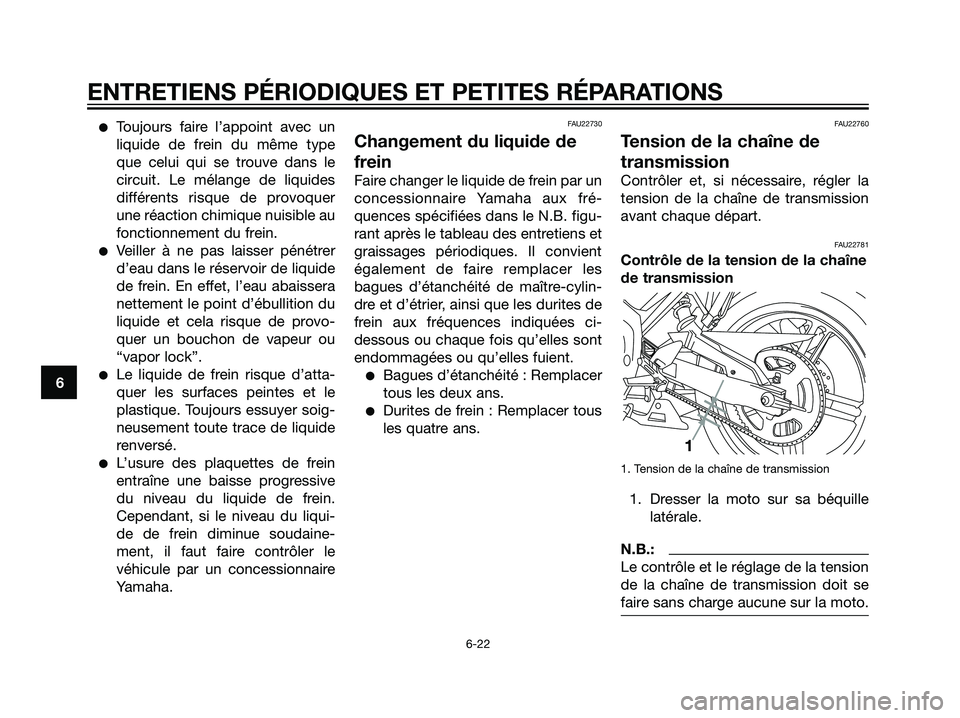

Toujours faire l’appoint avec un
liquide de frein du même type
que celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soig-
neusement toute trace de liquide
renversé.
L’usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein.
Cependant, si le niveau du liqui-
de de frein diminue soudaine-
ment, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de
frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fré-
quences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et
graissages périodiques. Il convient
également de faire remplacer les
bagues d’étanchéité de maître-cylin-
dre et d’étrier, ainsi que les durites de
frein aux fréquences indiquées ci-
dessous ou chaque fois qu’elles sont
endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer
tous les deux ans.
Durites de frein : Remplacer tous
les quatre ans.
FAU22760
Tension de la chaîne de
transmission
Contrôler et, si nécessaire, régler la
tension de la chaîne de transmission
avant chaque départ.
FAU22781
Contrôle de la tension de la chaîne
de transmission
1. Tension de la chaîne de transmission
1. Dresser la moto sur sa béquille
latérale.
N.B.:
Le contrôle et le réglage de la tension
de la chaîne de transmission doit se
faire sans charge aucune sur la moto.
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
5WX-F8199-F2.qxd 31/05/2006 11:21 Página 22
