2007 Seat Cordoba Manuel du propriétaire (in French)

Poste de conduite55
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
UtilisationPoste de conduiteSynoptiqueSynoptique du tableau de bord
Ce synoptique doit vous permettre de vous familiariser rapi-
dement avec les différents indicateurs et éléments de
commande de votre véhicule.
Levier d’ouverture de porte
Diffuseur d’air
Contacteur d’éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rhéostat d’éclairage des cadrans* . . . . . . . . . . . . . . . . . . . . . .
Réglage de la portée des projecteurs* . . . . . . . . . . . . . . . . . . .
Levier des clignotants/de l’inverseur-codes et régulateur de
vitesse* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porte-instruments et témoins lumineux :
− Cadrans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Témoins d’alerte et de contrôle . . . . . . . . . . . . . . . . . . . . . . .
Avertisseur sonore (fonctionne seulement lorsque le contact
d’allumage est mis) et airbag frontal côté conducteur* . . . . . .
Serrure de direction et démarrage . . . . . . . . . . . . . . . . . . . . . . .
Levier d’essuie-glace/ de lave-glace avant / et commande de
l’indicateur multifonction* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Commande du signal de détresse . . . . . . . . . . . . . . . . . . . . . . .
Commande de dégivrage de lunette a rrière . . . . . . . . . . . . . . . Témoin déconnexion Airbag* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porte-gobelets* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Logement pour autoradio*/Système de radionavigation*
Airbag passager avant* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Boîte à gants/Rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Commandes :
−
Chauffage et ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatiseur* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cendrier/ Allume-cigare/Prise de courant . . . . . . . . . . . . . . . . .
Levier de frein à main . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levier de boîte automatique*/mécanique . . . . . . . . . . . . . . . .
Pédales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Commandes au volant* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levier pour la régulation de la colonne de direction* . . . . . . .
Compartiment pour objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levier d’ouverture du capot-moteur . . . . . . . . . . . . . . . . . . . . . .
Commande pour le réglage des rétroviseurs extérieurs
électriques* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Touche de verrouillage centralisé* . . . . . . . . . . . . . . . . . . . . . .
Commandes pour les lève-glaces élec triques* . . . . . . . . . . . . .
Nota
Certains des équipements présentés ici ne sont montés que sur certaines
versions ou sont disponibles en option.
A1A2A3
95
A4
96
A5
96
A6
98, 146
A7
56
64
A8
29
A9
135
A10
102, 59
A11
97
A12
97
A13
31
A14
116
A15A16
33
A17
114
A18
122
125
128
A19
117
A20
144
A21
140,139
A22
15
A23
73
A24
133
A25
114
A26
186
A27
106
A28
78
A29
89
cordoba_frances_0706 Seite 55 Montag, 28. August 2006 5:03 17

Poste de conduite
56CadransSynoptique des cadrans
Les cadrans indiquent certains état s de fonctionnement du véhicule.Fig. 31 Vue partielle du tableau de bord : combiné d’instrumentsLa disposition des instruments dépend de la version du modèle et du moteur.
Compte-tours* ⇒page 57
Température de liquide de refroidissement ⇒page 57
Niveau de carburant ⇒page 58
Tachymètre (compteur de vitesse) ⇒page 58 Montre numérique*/Indicateur de la
température extérieure*/Indicateur
multifonction ⇒page 58
Indicateur des positions du levier sélecteur ⇒page 62
Totalisateurs kilométriques avec indicateur de maintenance*
⇒ page 62A1A2A3A4
A5A6A7
cordoba_frances_0706 Seite 56 Montag, 28. August 2006 5:03 17

Poste de conduite57
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Compte-tours
Le compte-tours indique le nombre de rotations par minute
(régime) du moteur.Le début de la zone rouge du compte-tours ⇒page 56, fig. 31 repré-
sente, pour chaque vitesse, le régime maximal autorisé du moteur à sa
température normale de fonctionnement . Il est recommandé d’engager la
vitesse immédiatement supérieure, d’encl encher le levier sélecteur en posi-
tion D ou de lever le pied de l’accélérateur avant que l’aiguille n’atteigne
cette zone.
Prudence !
L’aiguille du compte-tours ne doit en aucun cas pénétrer dans la zone rouge
de l’échelle graduée – risque d’avarie du moteur !
Conseil antipollution
Une montée en rapport précoce vous pe rmet d’économiser du carburant et
d’atténuer les bruits de fonctionnement du moteur.
Indicateur de température du liquide de refroidissement


L’indicateur de température de liquide de refroidissement
indique la température du liquide de refroidissement.
Aiguille dans la zone froide
Evitez de rouler à haut régime et de solliciter fortement le moteur ⇒fig. 32 .
Aiguille dans la zone normale
En conduite normale, l’aiguille doit se stabiliser dans la zone centrale de
l’échelle graduée. Si le moteur est fortement sollicité – en particulier lorsque
la température extérieure est élevée – l’aiguille peut aussi se déplacer de
manière importante vers le haut. Cela est sans importance tant que le témoin
d’alerte ne s’allume pas au combiné d’instruments.
Aiguille dans la zone d’alerte
Si l’aiguille se trouve dans la zone d’alerte, le témoin d’alerte* ⇒page 64,
fig. 39 s’allume et l’avertisseur sonore* s’active. Arrêtez-vous et coupez
le moteur. Vérifiez le niveau de liquide de refroidissement ⇒page 192
⇒ .
A1
Fig. 32 Température de
liquide de refroidissement
AAAB
AC
AC
A2
cordoba_frances_0706 Seite 57 Montag, 28. August 2006 5:03 17

Poste de conduite
58Même si le niveau du liquide de refroidissement est correct, ne reprenez pas
la route. mais demandez de l’aide à un spécialiste.
ATTENTION !
Avant toute intervention dans le compartiment-moteur, tenez compte des
instructions de sécurité ⇒page 184.
Prudence !
Le montage de pièces rapportées devant la prise d’air frais affaiblit l’effet
refroidissant du liquide de refroidissement. Vous risquez donc de provoquer
une surchauffe du moteur si vous le sollicitez fortement lorsque la tempéra-
ture extérieure est élevée.Indicateur du niveau de carburant
 et témoin de réserve
Combiné d’instruments : Indicateur de niveau du réservoir de carburant Le réservoir à carburant a une contenance d’environ 45 litres.
Quand l’aiguille
atte int le secteur rouge de la zone de réserve ⇒ fig. 33, un
témoin d’avertissement s’allume et un signal acoustique retentit simultané-
ment pour vous rappeler que vous devez faire le plein. Il reste alors environ 7
litres de carburant dans le réservoir.
Tachymètre (compteur de vitesse) Le ta chymètre a un totalisateur kilométrique total et un totalisateur kilométri-
que partiel, ainsi qu’un indicateur de périodes de maintenance.
Pendant la période de rodage il fa ut respecter les instructions décrites
⇒ page 155.Afficheur numérique du combiné
d’instrumentsMontre numérique* – Pour régler les heures, tournez le bouton de réglage ⇒page 56,
fig. 31 vers la gauche jusqu’en butée. Tournez brièvement le
bouton de réglage vers la gauche pour faire avancer les heures
par pas de une heure.
– Pour régler les minutes, tournez le bouton de réglage vers la droite jusqu’en butée. Tournez brièvement le bouton de réglage
vers la droite pour avancer les minutes par pas de une minute.
Fig. 33 Indicateur de
niveau du réservoir de
carburant
A5
cordoba_frances_0706 Seite 58 Montag, 28. August 2006 5:03 17

Poste de conduite59
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Affichage de la température extérieure*
La température extérieure s’affiche lorsque le contact d’allu-
mage est mis.À une température descendante allant de +4°C à -7°C et à une température
ascendante allant de -5°C à +6°C on affiche, en plus de la température exté-
rieure, le symbole d’un flocon de neige et si la vitesse est supérieure à 10
km/h un avertisseur acoustique retentit.
L’activation du symbole de flocon de neige permet d’avertir le conducteur du
danger de verglas, afin qu’il conduise avec davantage de prudence.
Lorsque le véhicule est à l’arrêt ou roule à vitesse très réduite, la température
indiquée peut être légèrement supérieure à la température extérieure réelle
en raison de la chaleur émanant du moteur.
Afficheur avec indicateur multifonction (MFA)*
L’indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.
Fig. 34 Levier d’essuie-
glace et de lave-glace :
touche A et commande à
bascule BFig. 35 Afficheur numé-
rique du combiné
d’instruments : affichage
de la température exté-
rieure
cordoba_frances_0706 Seite 59 Montag, 28. August 2006 5:03 17

Poste de conduite
60
Le système multifonction dispose de deux mémoires
automatiques : 1 - Mémoire actuelle et 2 - Mémoire totale . La
mémoire sélectionnée apparaît en haut à droite de l’afficheur.
Sélection de la mémoire
– Après avoir mis le contact, appuyez brièvement sur le bouton ⇒page 59, fig. 34 du levier d’essuie-glace/ de lave-glace
pour passer d’une mémoire à l’autre.
Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez la touche du levier d’essuie-glace/de lave-glace enfoncée pendant au moins deux secondes.La Mémoire de trajet 1 mémorise les données de voyage et les valeurs de
consommation depuis l’établissemen t du contact d’allumage jusqu’à sa
coupure. Si vous poursuivez votre trajet moins de deux heures après avoir
coupé le contact d’allumage, les nouvelles données et valeurs viennent alors
s’ajouter à la mémoire. Si vous interrompez votre trajet pendant plus de deux
heures, la mémoire est automatiquement effacée.
La Mémoire de voyage 2 mémorise les données de voyage d’un nombre quel-
conque de trajets jusqu’à une durée de voyage totale de 99 heures et
59 minutes, une distance parcourue de 9 999 km et une consommation de
carburant de 999 litres. Si l’une des valeurs indiquées est dépassée, la
mémoire est automatiquement effacée.
Indications de l’indicateur multifonction (MFA)* Dans l’indicateur multifonction (MFA), actionnez la commande à bascule
⇒ fig. 36 du levier d’essuie-glace/ de lave-glace pour faire défiler les indi-
cations suivantes :
AAAA
Fig. 36 Levier d’essuie-
glace et de lave-glace :
touche A et commande à
bascule BFig. 37 Afficheur numé-
rique du combiné
d’instruments : affichage
température extérieure.
AB
cordoba_frances_0706 Seite 60 Montag, 28. August 2006 5:03 17

Poste de conduite61
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Indications de la mémoire
•
Heure
•
Durée de trajet
•
Vitesse moyenne
•
Kilométrages
•
Autonomie restante
•
Consommation moyenne
•
Consommation momentanée
•
Indicateur de température extérieure
Heure
L’heure est aussi affichée quand l’allumage est déconnecté. On peut régler
l’heure grâce à la commande de rotation droite, située sous le compte-tours
« montre numérique ».
min - Durée du trajet
L’indication correspond à la durée du trajet effectué une fois que vous avez
mis le contact d’allumage.
La valeur maximale indiquée dans les deux mémoires est de 99 heures et 59
minutes. Si cette valeur est dépassée, la mémoire correspondante est
effacée.
Ø km/h - Vitesse moyenne
La vitesse moyenne est affichée après une distance de 100 mètres environ
après l’établissement du contact d’allumag e. Jusqu’à ce moment-là, la valeur
correspondante est remplacée par des tirets. Lorsque le véhicule roule, la
valeur indiquée est actualisée toutes les 5 secondes.
km - Distance parcourue
L’indication correspond à la distance parcourue après l’établissement du
contact. La valeur maximale indiquée dans les deux mémoires est 9 999 km. Si cette
valeur est dépassée, la mémoire correspondante est effacée.
 km - Autonomie
L’autonomie est calculée à partir du contenu du réservoir et de la consomma-
tion momentanée. Elle indique le nombre de kilomètres que le véhicule peut
encore parcourir lorsque le conducteur conserve un même style de conduite.
Ø l/100 km - Consommation moyenne
La consommation moyenne est affichée ⇒page 60, fig. 37 une fois
parcourus environ 100 mètres après avoir mis le contact. Jusqu’à ce moment-
là, la valeur correspondante est rempla cée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les 5 secondes. La quantité de
carburant consommée n’est pas indiquée.
l/100 km ou l/h - Consommation momentanée
La consommation momentanée est indi quée en l/100 km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l’arrêt et que le moteur
tourne.
Cette indication vous permet de constater l’incidence du style de conduite sur
la consommation ⇒page 164.
Affichage de la température extérieure
Le secteur de mesure comprend de -45°C jusqu’à +58°C. Pour les tempéra-
tures inférieures à +4°C, un « symbole de flocon de neige » est également
affiché et un « gong » retentit si vous circulez à plus de 10 km/h (avertisse-
ment de verglas). Ce symbole clignote d’abord durant environ 10 secondes,
puis reste allumé tant que la température extérieure ne dépasse pas +4°C ou
ne monte pas au-dessus de 6°C s’il était déjà allumé.
ATTENTION !
Même si le symbole « cristal de glace » n’apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement de
cette indication – risque d’accident !
cordoba_frances_0706 Seite 61 Montag, 28. August 2006 5:03 17

Poste de conduite
62
NotaLorsque le véhicule est à l’arrêt ou roule à vitesse très réduite, la température
affichée peut être légèrement supérieure à la température extérieure réelle en
raison de la chaleur de rayonnement du moteur.Indication des positions du levier sélecteur*La position du levier sélecteur de la boîte automatique est affichée par l’affi-
chage ⇒page 141Totalisateur kilométrique ou indicateur de maintenanceTotalisateurs kilométriques
Le totalisateur supérieur de l’afficheur enregistre la distance totale parcourue
par le véhicule. Le totalisateur inférieur enregistre le
s trajets partiels. Le dernier chiffre
indique les centaines de mètres. Le compteur pour les trajets courts peut être
remis à zéro en appuyant sur le bouton de remise à zéro ⇒page 56, fig. 31
.
Indicateur de maintenance
Quand on atteint le délai pour une révisi on, le totalisateur inférieur (totalisa-
teur kilométrique partiel) du tachymètre affiche le symbole d’une clé fixe,
suivi du message suivant :
INSP- Révision de maintenance
Le message de maintenance s’éteint 20 secondes après le démarrage du
moteur. On peut aussi passer au totalisateur kilométrique partiel, en
appuyant pendant plus de 0,5 secondes sur la touche de réinitialisation.
2)
Le Service Technique faisant la maintenance, une fois finie la révision, réini-
tialisera l’indicateur de périodicité d’entretien.
Il est conseillé de confier les travaux de réparation et de maintenance exclu-
sivement aux Service Techniques.
Appuyez sur la touche du totaliseur kilométrique partiel pour remettre à zéro
l’indicateur de périodicité d’entretie n. Procédez comme indiqué ci-dessous :
- Coupez le contact d’allumage
- Maintenir appuyée la touche de « Reset » du totalisateur kilométrique.
- Connecter l’allumage avec la touche de « Reset » appuyée. L’indication sera affichée en permanence.
- Cessez d’appuyer sur le bouton de remise à zéro et tournez-le vers la droite. L’indication normale réapparaît automatiquement. L’avertisse-
ment a été remis à zéro.

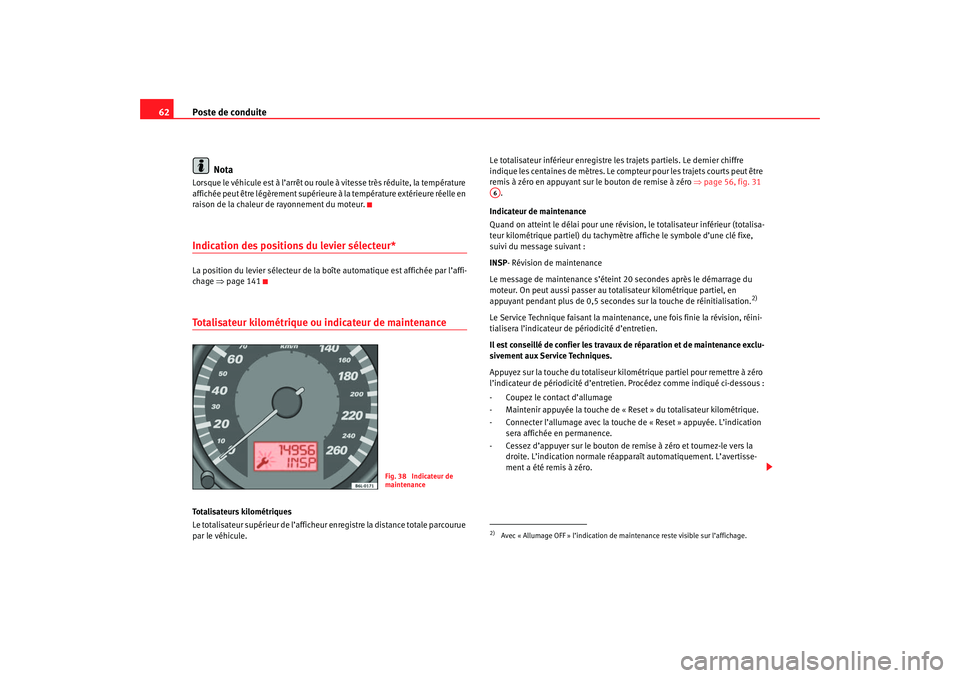

Fig. 38 Indicateur de
maintenance
2)Avec « Allumage OFF » l’indication de maintenance reste visible sur l’affichage.A6
cordoba_frances_0706 Seite 62 Montag, 28. August 2006 5:03 17
