2007 Seat Alhambra Manual do proprietário (in Portuguese)

Descrição dos dados271
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

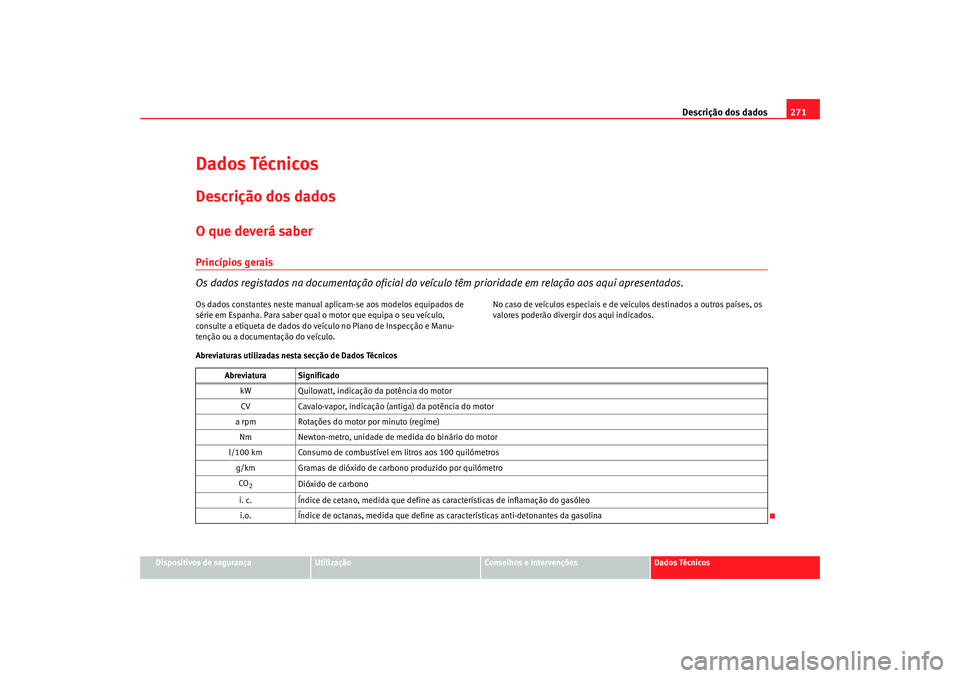

Dados TécnicosDescrição dos dadosO que deverá saberPrincípios gerais
Os dados registados na documentação oficial do veículo têm prioridade em relação aos aqui apresentados.Os dados constantes neste manual aplicam-se aos modelos equipados de
série em Espanha. Para saber qual o motor que equipa o seu veículo,
consulte a etiqueta de dados do veículo no Plano de Inspecção e Manu-
tenção ou a documentação do veículo. No caso de veículos especiais e de ve
ículos destinados a outros países, os
valores poderão divergir dos aqui indicados.
Abreviaturas utilizadas nesta secção de Dados Técnicos Abreviatura SignificadokW Quilowatt, indicação da potência do motor
CV Cavalo-vapor, indicação (antig a) da potência do motor
a rpm Rotações do motor por minuto (regime) Nm Newton-metro, unidade de medida do binário do motor
l/100 km Consumo de combustível em litros aos 100 quilómetros g/km Gramas de dióxido de carbono produzido por quilómetroCO
2
Dióxido de carbono
i. c. Índice de cetano, medida que define as características de inflamação do gasóleo
i.o. Índice de octanas, medida que define as características anti-detonantes da gasolina
alhambra portugues.book Seite 271 Freitag, 20. April 2007 10:02 10

Descrição dos dados
272Dados de identificação do veículoNúmero de identificação do veículo
O número de identificação do veículo (número do chassis) é visível por fora,
através de uma janela de inspecção no pára-brisas. A janela de inspecção
está localizada do lado esquerdo do veículo, na zona de baixo do pára-brisas.
Também está localizada do lado direito dentro do receptáculo do motor.
Placa de identificação do modelo
A placa de identificação está localizada na longarina esquerda dentro do
receptáculo do motor.
Etiqueta de dados do veículo
A etiqueta de dados está colada no receptáculo da roda sobressalente, na
tampa do porta-bagagens.
A etiqueta de dados do veículo contém as seguintes indicações:•
Número de identificação do veículo (número do chassis)
•
Modelo / potência do motor / caixa de velocidades
•
Letras de identificação do motor e da caixa de velocidades / código da
pintura / equipa mento interior
•
Equipamentos opcionais / números PR
Os dados do veículo figuram também no Programa de Manutenção.
alhambra portugues.book Seite 272 Freitag, 20. April 2007 10:02 10

Descrição dos dados273
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Dados sobre o consumo de combustívelConsumo de combustível
Os valores de consumos e de emissão na etiqueta de dados são específicos para cada veículo.O consumo de combustível, as emissões de CO
2 e a tara efectiva do seu
veículo estão mencionados na etiqueta de dados do veículo.
Os valores de consumo e das emissões reportam à classe de peso correspon-
dente ao seu veículo, em função da combinação do motor e da caixa de velo-
cidades e do tipo de equipamentos específico. Os valores de consumo e as emissões foram determinados com base na
directiva de medição 1999/100/CE. Es
ta directiva prescreve um cálculo
realista do consumo, baseado na condução do dia-a-dia.
Para a realização são consideradas como base as seguintes condições de
comprovação:
Nota
•
Conforme o estilo da condução, as condições do piso e do trânsito, as
influências ambientais e o estado do ve ículo, os valores poderão variar em
relação aos valores estabelecidos. Ciclo urbano
A medição do ciclo urbano inicia-se com um arranque do motor
em frio. Em seguida, é simulada uma condução como a que é
praticada no trânsito habitual na cidade.
Ciclo extra urbano No ciclo extra urbano é praticada uma condução correspondente às condições no dia-a-dia, com frequentes acelerações e trava-
gens e passagens por todas as mudanças. A velocidade de circulação varia entre 0 e 120 km/h.
Média ponderada O cálculo da média ponderada do consumo processa-se com base numa ponderação de cerca de 37% para o ciclo urbano e de
63% para o ciclo extra urbano.
Emissão de CO
2
No cálculo das emissões de dióxido de carbono são acumulados os gases de escape durante os dois ciclos. Estes gases de
escape são em seguida analisados, revelando, entre outros, o valor das emissões de CO
2.
alhambra portugues.book Seite 273 Freitag, 20. April 2007 10:02 10

Descrição dos dados
274PesosOs valores da tara são válidos para a versão de base com o depósito 90%
cheio e sem equipamentos opcionais. O valor indicado inclui 75 kg relativos
ao condutor.
Qualquer versão especial do modelo ou equipamento extra ou ainda os aces-
sórios montados posteriorment e aumentam a tara do veículo ⇒.
ATENÇÃO!
•
Tenha em atenção que no transporte de objectos pesados o comporta-
mento do carro poderá modificar-se por deslocação de centro de gravidade
- perigo de acidente! Ajuste, por isso, sempre o seu estilo de condução e a
velocidade a estas circunstâncias.
•
Não ultrapasse nunca as cargas admissíveis sobre os eixos e o peso
bruto admissível. Se a carga sobre os eixos e o peso bruto admissíveis
forem ultrapassados, o comportamento do veículo pode alterar-se e
provocar acidentes, ferimentos nos ocupantes e danos no veículo.
Condução com reboqueCargas rebocáveisCargas de reboque
As cargas rebocáveis e na barra de re boque foram apuradas no âmbito de um
programa de ensaios intensivo, de acordo com critérios rigorosamente defi-
nidos. Todas as cargas rebocáveis são válidas para veículos que circulam na
UE e até uma velocidade máxima de 80 km/h (em situações excepcionais até
100 km/h). No caso de veículos especi ais e de veículos destinados a outros
países, estes valor es poderão divergir. Os dados registados na documen- tação oficial do veículo têm prioridade em relação aos aqui apresentados
⇒
.
Cargas de apoio na barra de reboque
A carga de apoio máxima admissível na barra de reboque sobre a rótula de
engate é de 85 kg .
No interesse da segurança rodoviária recomendamos que se aproveite
sempre a carga de apoio máxima na ba rra de reboque. Uma carga de apoio
na barra de reboque insuficiente prejudica o comportamento do conjunto
rebocador/reboque.
Se a carga de apoio máxima na barra de reboque não for atingida, (p. ex. um
reboque de um só eixo ou de eixo em tandem pequeno e leve com uma
distância do eixo inferior a 1,0 m), se rá obrigatória uma carga de apoio de
valor equivalente a pelo meno s 4% do peso do reboque.
ATENÇÃO!
•
Por razões de segurança, não se deverá circular a mais de 80 km/h. A
mesma recomendação aplica-se aos países onde for permitida uma veloci-
dade mais alta.
•
Não ultrapasse nunca as cargas rebocáveis e a carga de apoio na barra
de reboque admissíveis. Se o peso admissível for ultrapassado, o compor-
tamento do veículo pode alterar-se e provocar acidentes, ferimentos nos
ocupantes e danos no veículo.
alhambra portugues.book Seite 274 Freitag, 20. April 2007 10:02 10

Descrição dos dados275
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

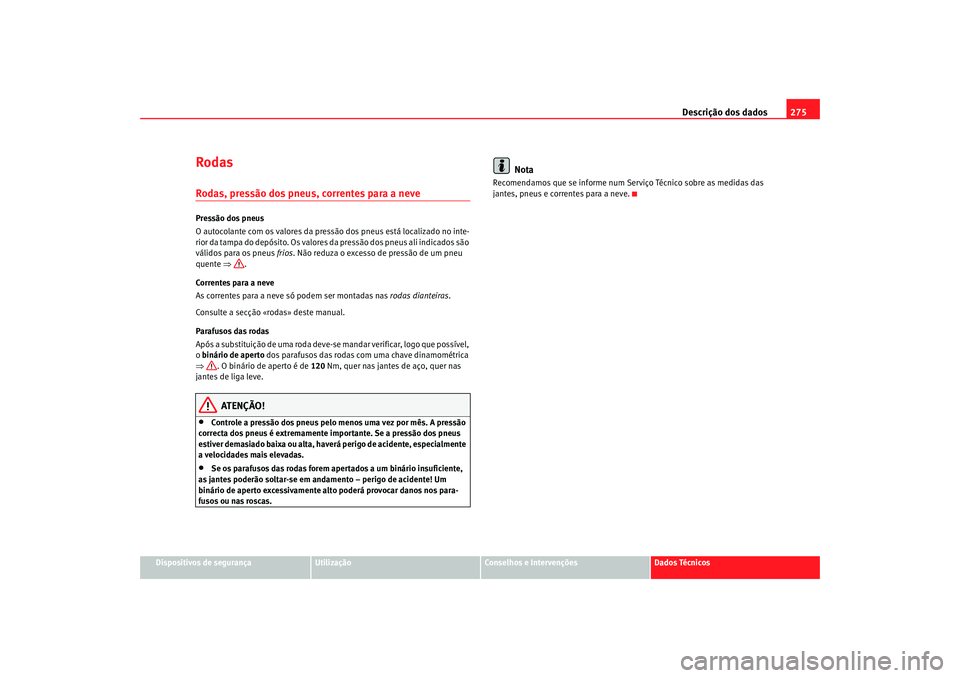

RodasRodas, pressão dos pneus, correntes para a nevePressão dos pneus
O autocolante com os valores da pressão dos pneus está localizado no inte-
rior da tampa do depósito. Os valores da pressão dos pneus ali indicados são
válidos para os pneus frios. Não reduza o excesso de pressão de um pneu
quente ⇒.
Correntes para a neve
As correntes para a neve só podem ser montadas nas rodas dianteiras.
Consulte a secção «rodas» deste manual.
Parafusos das rodas
Após a substituição de uma roda deve-se mandar verificar, logo que possível,
o binário de aperto dos parafusos das rodas com uma chave dinamométrica
⇒ . O binário de aperto é de 120 Nm, quer nas jantes de aço, quer nas
jantes de liga leve.
ATENÇÃO!
•
Controle a pressão dos pneus pelo menos uma vez por mês. A pressão
correcta dos pneus é extremamente importante. Se a pressão dos pneus
estiver demasiado baixa ou alta, haverá perigo de acidente, especialmente
a velocidades mais elevadas.
•
Se os parafusos das rodas forem apertados a um binário insuficiente,
as jantes poderão soltar-se em an damento – perigo de acidente! Um
binário de aperto excessivamente alto poderá provocar danos nos para-
fusos ou nas roscas.
Nota
Recomendamos que se informe num Serviço Técnico sobre as medidas das
jantes, pneus e correntes para a neve.
alhambra portugues.book Seite 275 Freitag, 20. April 2007 10:02 10

Dados técnicos

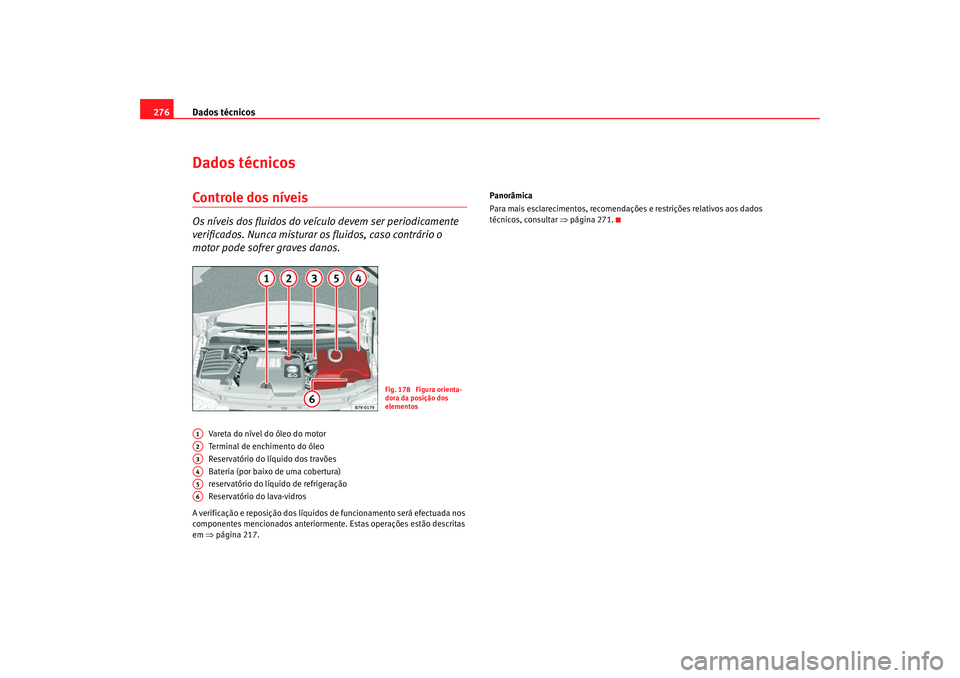

276Dados técnicosControle dos níveisOs níveis dos fluidos do veículo devem ser periodicamente
verificados. Nunca misturar os fluidos, caso contrário o
motor pode sofrer graves danos.
Vareta do nível do óleo do motor
Terminal de enchimento do óleo
Reservatório do líquido dos travões
Bateria (por baixo de uma cobertura)
reservatório do líquido de refrigeração
Reservatório do lava-vidros
A verificação e reposição dos líquidos de funcionamento será efectuada nos
componentes mencionados anteriorment e. Estas operações estão descritas
em ⇒página 217. Panorâmica
Para mais esclarecimentos, recomendações e restrições relativos aos dados
técnicos, consultar
⇒página 271.
Fig. 178 Figura orienta-
dora da posição dos
elementos
A1A2A3A4A5A6
alhambra portugues.book Seite 276 Freitag, 20. April 2007 10:02 10

Dados técnicos277
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

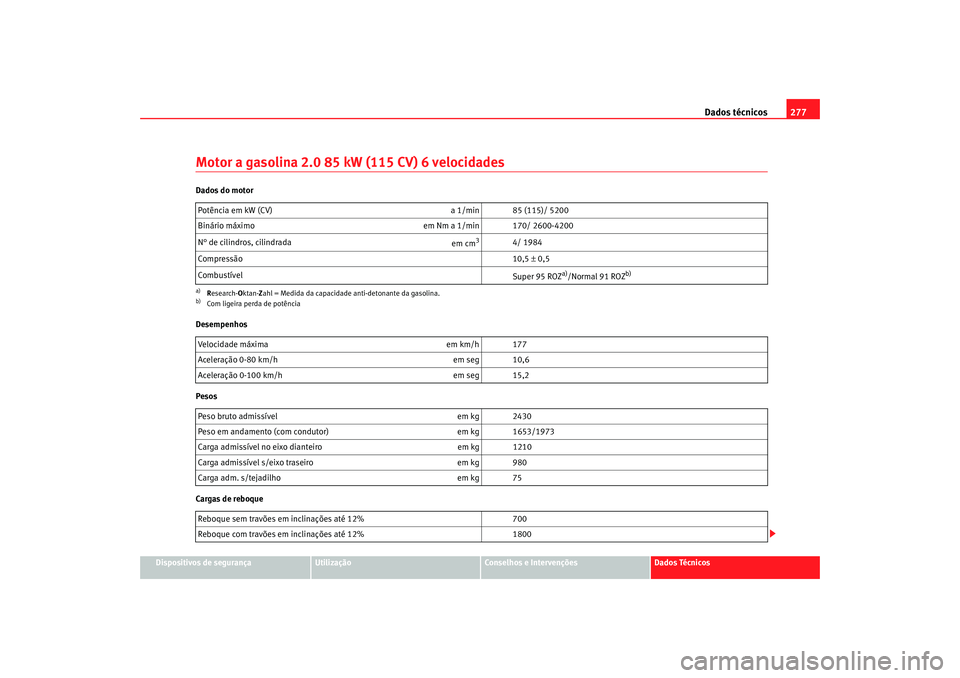

Motor a gasolina 2.0 85 kW (115 CV) 6 velocidadesDados do motor
Desempenhos
Pesos
Cargas de reboquePotência em kW (CV)
a 1/min 85 (115)/ 5200
Binário máximo em Nm a 1/min 170/ 2600-4200
N° de cilindros, cilindrada em cm
3
4/ 1984
Compressão 10,5 ± 0,5
Combustível Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Medida da capacidade anti-detonante da gasolina.b)Com ligeira perda de potênciaVelocidade máxima em km/h 177
Aceleração 0-80 km/h em seg 10,6
Aceleração 0-100 km/h em seg 15,2
Peso bruto admissível em kg 2430
Peso em andamento (com condutor) em kg 1653/1973
Carga admissível no eixo dianteiro em kg 1210
Carga admissível s/eixo traseiro em kg 980
Carga adm. s/tejadilho em kg 75
Reboque sem travões em inclinações até 12% 700
Reboque com travões em inclinações até 12% 1800
alhambra portugues.book Seite 277 Freitag, 20. April 2007 10:02 10

Dados técnicos

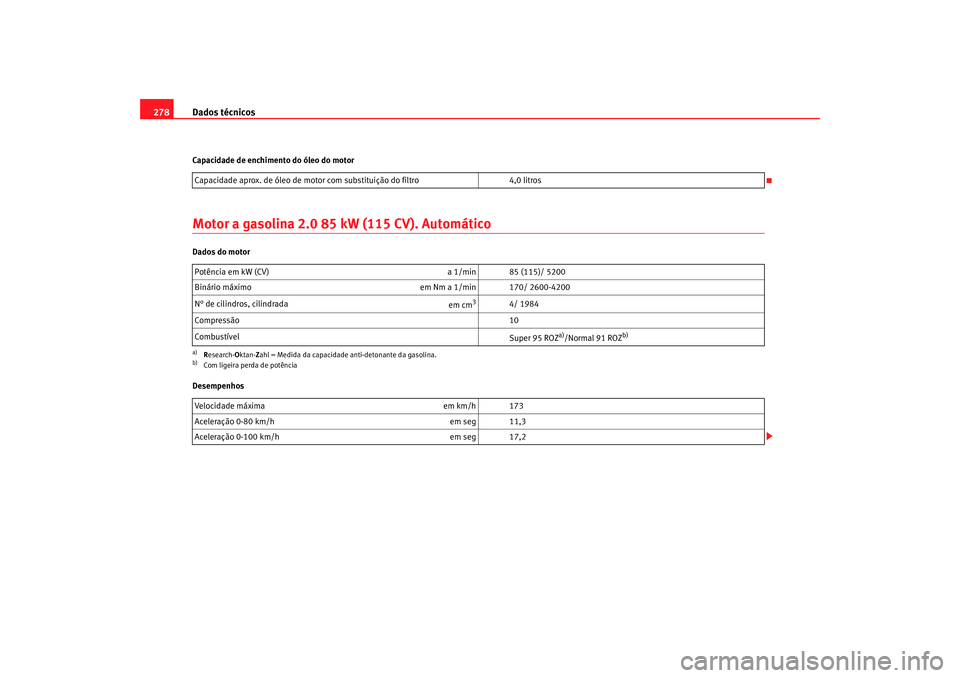

278Capacidade de enchimento do óleo do motorMotor a gasolina 2.0 85 kW (115 CV). AutomáticoDados do motor
Desempenhos Capacidade aprox. de óleo de motor
com substituição do filtro 4,0 litros
Potência em kW (CV) a 1/min 85 (115)/ 5200
Binário máximo em Nm a 1/min 170/ 2600-4200
N° de cilindros, cilindrada em cm
3
4/ 1984
Compressão 10
Combustível Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Medida da capacidade anti-detonante da gasolina.b)Com ligeira perda de potênciaVelocidade máxima em km/h 173
Aceleração 0-80 km/h em seg 11,3
Aceleração 0-100 km/h em seg 17,2
