2007 Seat Alhambra Manual do proprietário (in Portuguese)

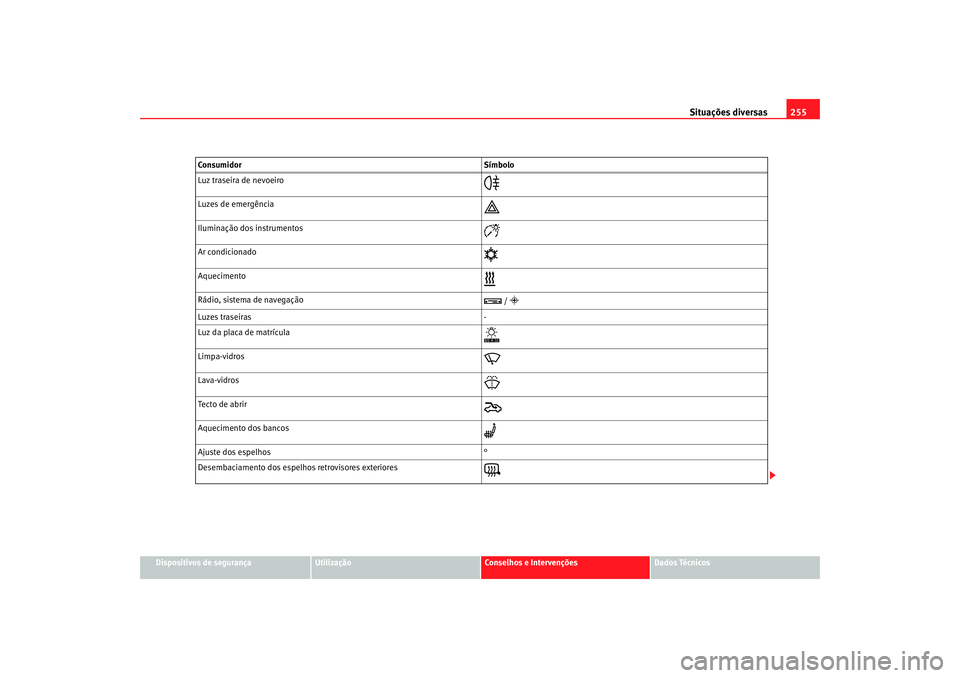

Situações diversas255
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Luz traseira de nevoeiro

Luzes de emergência

Iluminação dos instrumentos

Ar condicionado

Aquecimento

Rádio, sistema de navegação

/ 
Luzes traseiras
-
Luz da placa de matrícula

Limpa-vidros

Lava-vidros

Tecto de abrir

Aquecimento dos bancos

Ajuste dos espelhos °
Desembaciamento dos espelhos retrovisores exteriores

Consumidor Símbolo
alhambra portugues.book Seite 255 Freitag, 20. April 2007 10:02 10

Situações diversas

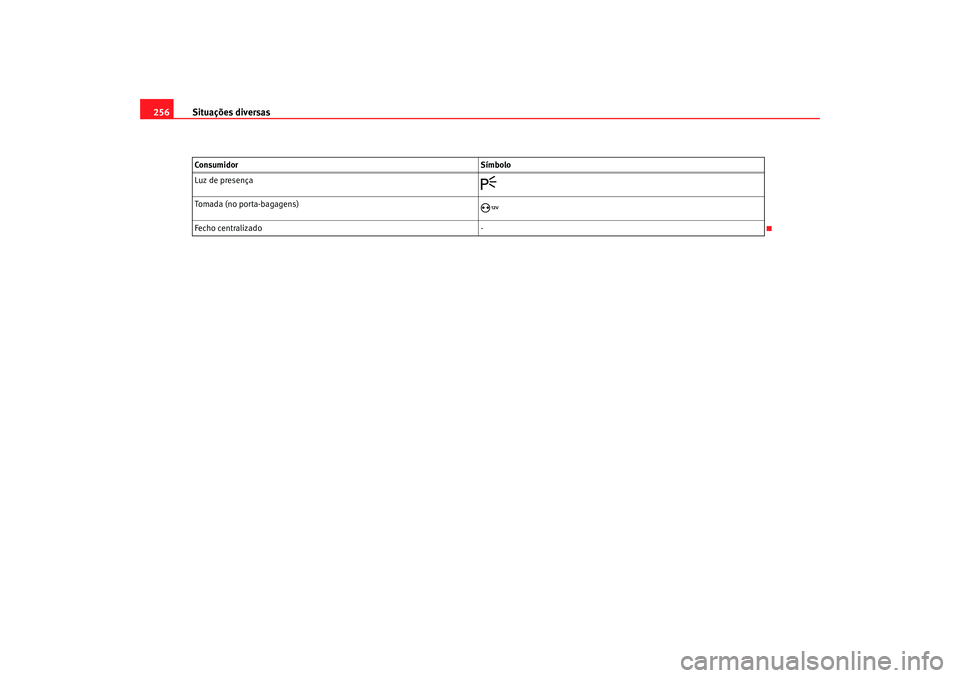

256Luz de presença

Tomada (no porta-bagagens)

Fecho centralizado -
Consumidor
Símbolo
alhambra portugues.book Seite 256 Freitag, 20. April 2007 10:02 10

Situações diversas257
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Substituição de lâmpadasSubstituição de lâmpadas
A substituição de lâmpadas de incandescência é da compe-
tência de um técnico.A substituição de lâmpadas requer conhecimentos técnicos. Isto deve-se, em
certos casos, ao facto de a substituição exigir a desmontagem de outras
peças do veículo. Este preceito apli ca-se essencialmente às lâmpadas a que
só se tem acesso através do compartimento do motor.
Recomendamos-lhe, por isso, que en carregue um serviço de assistência
técnica da substituição das lâmpadas ou que recorra à ajuda de um profissi-
onal em caso de emergência.
Se, todavia, deseja fazer a substituição você mesmo, tenha em atenção ao
seguinte:
Antes de se substituir uma lâmpada, é necessário apagar sempre primeiro a
luz (interruptor da luz na posição O) e a alavanca dos indicadores de direcção
terá de encontrar-se na posição neutra.
Uma lâmpada fundida só pode ser substituída por outra nova do mesmo tipo.
A respectiva designação figura no casquilho ou na âmpola de vidro.
Deveria ter sempre no veículo as lâmpadas de substituição imprescindíveis
para a segurança durante o andamento. Os concessionários SEAT têm
lâmpadas de substituição adequadas.
ATENÇÃO!
•
As lâmpadas de descarga exig em um manuseamento correcto do
elemento de alta tensão. De contrário, haverá perigo de vida!
•
As lâmpadas H7 são pressurizadas e podem estoirar quando são subs-
tituídas – perigo de lesões!
•
Em veículos com lâmpadas de descarga*, existe um perigo mortal se
manejar indevidamente a parte de alta tensão da lâmpada.
•
Antes de realizar quaisquer trabalhos no compartimento do motor,
prestar atenção às recomendações ⇒página 217.AT ENÇÃO! Continua ção
alhambra portugues.book Seite 257 Freitag, 20. April 2007 10:02 10

Situações diversas

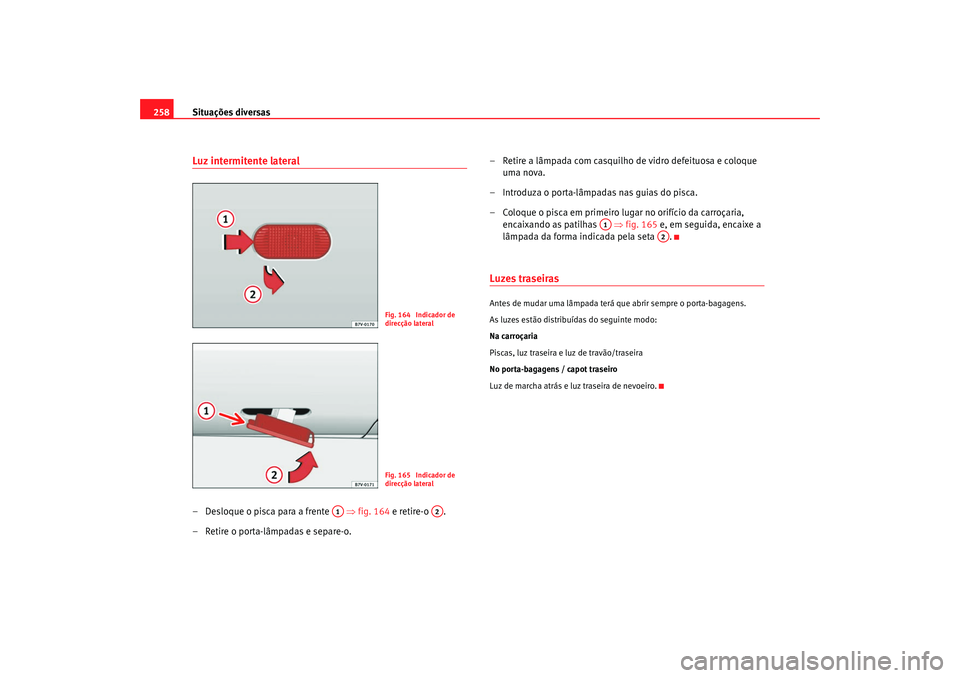

258Luz intermitente lateral– Desloque o pisca para a frente ⇒fig. 164 e retire-o .
– Retire o porta-lâmpadas e separe-o. – Retire a lâmpada com casquilho de vidro defeituosa e coloque
uma nova.
– Introduza o porta-lâmpadas nas guias do pisca.
– Coloque o pisca em primeiro lugar no orifício da carroçaria, encaixando as patilhas ⇒fig. 165 e, em seguida, encaixe a
lâmpada da forma indicada pela seta .
Luzes traseirasAntes de mudar uma lâmpada terá que abrir sempre o porta-bagagens.
As luzes estão distribuídas do seguinte modo:
Na carroçaria
Piscas, luz traseira e luz de travão/traseira
No porta-bagagens / capot traseiro
Luz de marcha atrás e luz traseira de nevoeiro.
Fig. 164 Indicador de
direcção lateralFig. 165 Indicador de
direcção lateral
A1
A2
A1
A2
alhambra portugues.book Seite 258 Freitag, 20. April 2007 10:02 10

Situações diversas259
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

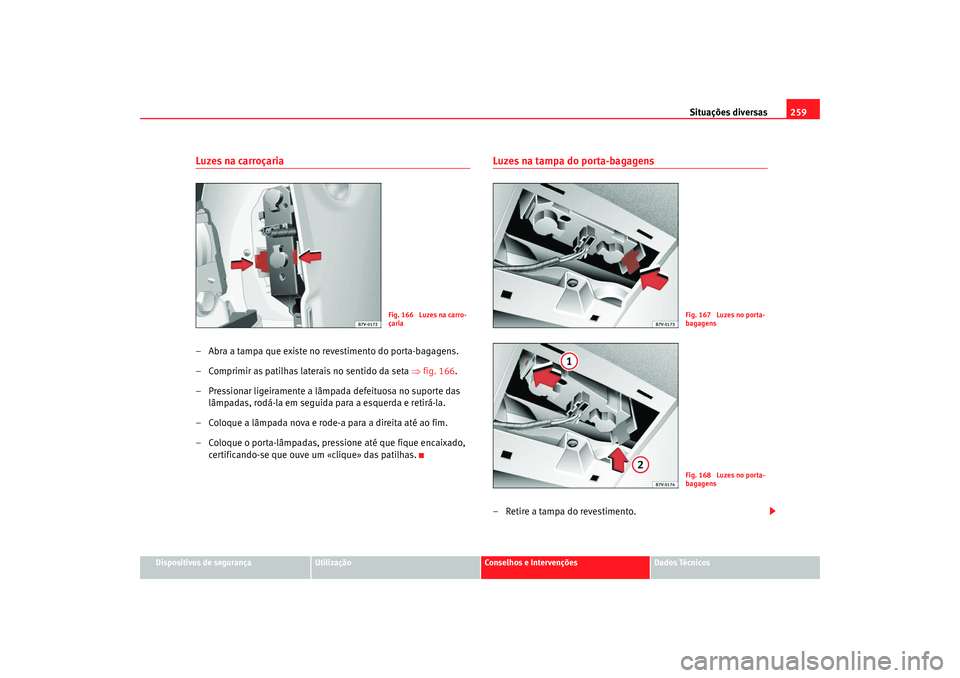

Luzes na carroçaria– Abra a tampa que existe no revestimento do porta-bagagens.
– Comprimir as patilhas laterais no sentido da seta ⇒fig. 166.
– Pressionar ligeiramente a lâmpada defeituosa no suporte das lâmpadas, rodá-la em seguida para a esquerda e retirá-la.
– Coloque a lâmpada nova e rode-a para a direita até ao fim.
– Coloque o porta-lâmpadas, pressione até que fique encaixado, certificando-se que ouve um «clique» das patilhas.
Luzes na tampa do porta-bagagens– Retire a tampa do revestimento.
Fig. 166 Luzes na carro-
çaria
Fig. 167 Luzes no porta-
bagagensFig. 168 Luzes no porta-
bagagens
alhambra portugues.book Seite 259 Freitag, 20. April 2007 10:02 10

Situações diversas
260
– Pressione o rebordo elástico no sentido da seta ⇒página 259,
fig. 167 e retire o porta-lâmpadas para baixo.
– Pressionar ligeiramente a lâmpada defeituosa no suporte das lâmpadas, rodá-la em seguida para a esquerda e retirá-la.
– Coloque a lâmpada nova e rode-a para a direita até ao fim.
– Coloque o porta-lâmpadas no orifício correspondente através do rebordo dianteiro e pressionar para cima o porta-lâmpadas
pela parte posterior , até que o rebordo elástico encaixe
⇒página 259, fig. 168 .
– Monte novamente a tampa. Para isso, introduza os dois rebordos da parte exterior da tampa atrás do revestimento da tampa do
porta-bagagens e empurre para cima a tampa até encaixar.Luz de matrícula
– Desmonte o vidro
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Aparafuse o vidro sem apertar excessivamente, certificando-se que a junta fica perfeitamente ajustada.
– Coloque o reflector no espaço correspondente na tampa do porta-bagagens, tendo em conta a junta de borracha e a correcta
posição de montagem da luz.
– Não aparafuse o vidro com demasiada força.Luz interior
A1
A2
Fig. 169 Luz de matrícula
Fig. 170 Luz interior
alhambra portugues.book Seite 260 Freitag, 20. April 2007 10:02 10

Situações diversas261
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
– Introduza uma chave de fendas fina ou objecto semelhante entre
a carcaça e o vidro (seta) ⇒ página 260, fig. 170 e retire o vidro
com cuidado.
– Substitua a lâmpada.
– Volte a colocar o vidro na carcaça.Spot de leitura
– Retire o suporte completo (luzes interiores e de leitura), coloque a face plana da chave de fendas entre a luz e o revestimento do
tejadilho, e rode a chave de fendas.
– Rode o porta-lâmpadas na parte posterior da lâmpada no sentido da seta ⇒fig. 171 e retire-a.
– Extraia a lâmpada (com casquilho de vidro) defeituosa.
– Coloque uma lâmpada nova.
– Volte a encaixar a armação na carcaça e oriente-a para a direita, até ao fim.
– Coloque novamente o suporte, primeiro pelo lado esquerdo e de seguida introduza-o na abertura do revestimento do tejadilho.
Fig. 171 Spot de leitura
Fig. 172 Spot de leitura
alhambra portugues.book Seite 261 Freitag, 20. April 2007 10:02 10

Situações diversas
262Ajuda no arranqueCabos auxiliares de arranque
Os cabos auxiliares de arranque têm de ter uma secção trans-
versal suficiente.Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque a
bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de corresponder à norma DIN 72553
(consultar as especificações do fabricante dos cabos). Nos veículos com
motor a gasolina a secção transversal terá de ser de pelo menos 25 mm
2 e
nos veículos com motor diesel de 35 mm
2.
Nota
•
Entre os dois veículos não pode haver contacto, pois, de contrário,
poderia haver fluxo de corrente assim que se ligassem os terminais positivos.
•
A bateria descarregada tem de ser co rrectamente ligada à rede eléctrica
do veículo.
Como realizar o auxílio no arranqueNa ⇒fig. 173 estão representadas a bateria descarregada e em
e a bateria com carga.
Ligar os cabos auxiliares de arranque
– Desligar a ignição nos dois veículos ⇒.
1. Ligar uma extremidade do cabo auxiliar de arranque vermelho ao terminal positivo ⇒ fig. 173 do veículo com a bateria descar-
regada ⇒.
2. Ligar a outra extremidade do cabo auxiliar de arranque vermelho ao terminal positivo do veículo que fornece a corrente.
3. Ligar uma extremidade do cabo auxiliar de arranque preto ao terminal negativo da bateria que fornece a corrente.
Fig. 173 Esquema de
ligação dos cabos auxili-
ares do arranque
AA
AB
A+
A+
A-
alhambra portugues.book Seite 262 Freitag, 20. April 2007 10:02 10
