2007 Hyundai Matrix Betriebsanleitung (in German)

7ABGASREINIGUNGS SYSTEM

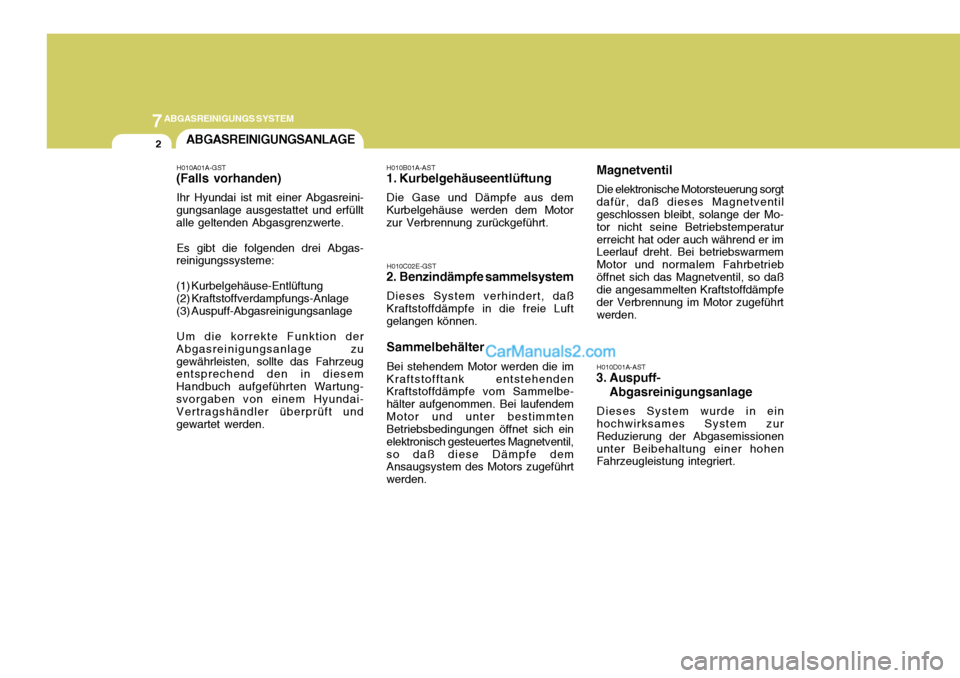

2ABGASREINIGUNGSANLAGE
H010A01A-GST
(Falls vorhanden)
Ihr Hyundai ist mit einer Abgasreini-
gungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte.
Es gibt die folgenden drei Abgas-
reinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage
Um die korrekte Funktion der
Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartung-svorgaben von einem Hyundai- Vertragshändler überprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung
Die Gase und Dämpfe aus dem
Kurbelgehäuse werden dem Motorzur Verbrennung zurückgeführt.
H010C02E-GST
2. Benzindämpfe sammelsystem
Dieses System verhindert, daß
Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter
Bei stehendem Motor werden die im
Kraftstofftank entstehenden Kraftstoffdämpfe vom Sammelbe- hälter aufgenommen. Bei laufendemMotor und unter bestimmten Betriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil,so daß diese Dämpfe dem Ansaugsystem des Motors zugeführt werden. Magnetventil
Die elektronische Motorsteuerung sorgt
dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperaturerreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieböffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden. H010D01A-AST
3. Auspuff-
Abgasreinigungsanlage
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionenunter Beibehaltung einer hohen Fahrzeugleistung integriert.

7
ABGASREINIGUNGS SYSTEM

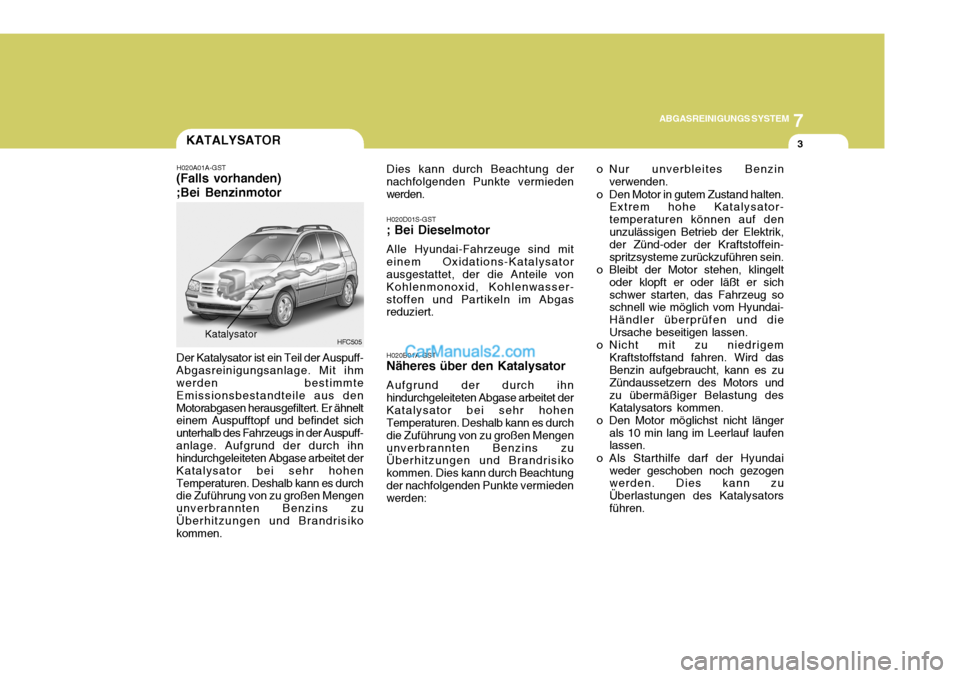

3KATALYSATOR
H020A01A-GST
(Falls vorhanden) ;Bei Benzinmotor
HFC505
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissionsbestandteile aus denMotorabgasen herausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuff-anlage. Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zuÜberhitzungen und Brandrisiko kommen.
Katalysator
H020B01A-GST
Näheres über den Katalysator
Aufgrund der durch ihn
hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengenunverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtungder nachfolgenden Punkte vermieden werden:
o Nur unverbleites Benzin
verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysator- temperaturen können auf denunzulässigen Betrieb der Elektrik, der Zünd-oder der Kraftstoffein- spritzsysteme zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sichschwer starten, das Fahrzeug so schnell wie möglich vom Hyundai- Händler überprüfen und dieUrsache beseitigen lassen.
o Nicht mit zu niedrigem
Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors und zu übermäßiger Belastung desKatalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogenwerden. Dies kann zu Überlastungen des Katalysatorsführen.
H020D01S-GST
; Bei Dieselmotor
Alle Hyundai-Fahrzeuge sind miteinem Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
Dies kann durch Beachtung der
nachfolgenden Punkte vermieden werden.

7ABGASREINIGUNGS SYSTEM
4EGR SYSTEM
H020C01S-GST
; Bei Dieselmotor
Das Abgasrückführungssystem regelt
Stickoxide durch Rückführung eines Teils der Abgase in den Motor, wodurch die Verbrennungstemperaturin den Zylindern reduziert wird.
o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier,Blätter oder Stofflappen anhalten. Diese Materialien können mit dem Katalysator in Berührung kommenund so zum Brandherd werden.
o Bei laufendem Motor weder den
Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer
mit sachkundiger Hilfe zurVerfügung.

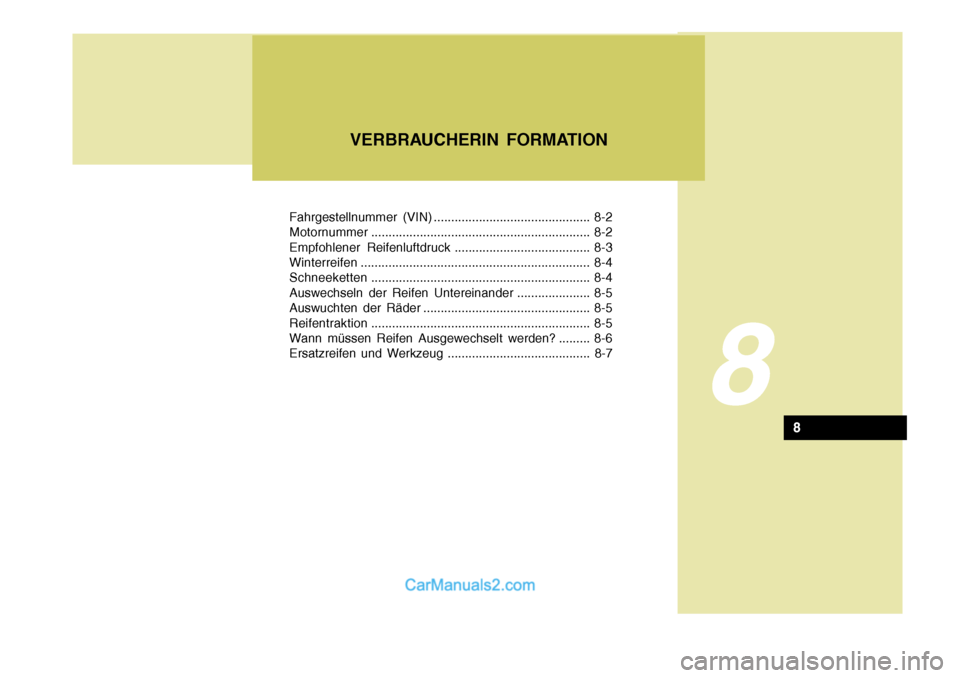

Fahrgestellnummer (VIN) ............................................. 8-2 Motornummer............................................................... 8-2
Empfohlener Reifenluftdruck ....................................... 8-3 Winterreifen .................................................................. 8-4
Schneeketten ............................................................... 8-4
Auswechseln der Reifen Untereinander ..................... 8-5
Auswuchten der Räder ................................................ 8-5Reifentraktion ............................................................... 8-5
Wann müssen Reifen Ausgewechselt werden? ......... 8-6
Ersatzreifen und Werkzeug ......................................... 8-7
8
VERBRAUCHERIN FORMATION
8

8VERBRAUGHERIN FORMATION
2
HFC6001-1
FAHRGESTELLNUMMER (VIN)
I010B01A-GST
Motornummer
I010A01FC-GST Die Fahrgestellnummer (VIN) ist wichtig für die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheiten bezüglich des Besitzes usw.
Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.
I010B02E
Benzinmotor (1.6 DOHC)
SSA8010B
Benzinmotor (1.8 DOHC)
HFC6001 Sie befindet sich auf der Identifikationsplatte, die auf derBlechschürze im Motorraum auf der Fahrerseite angebracht ist.I010B02B
Dieselmotor

8
VERBRAUGHERIN FORMATION
3
I030A02FC

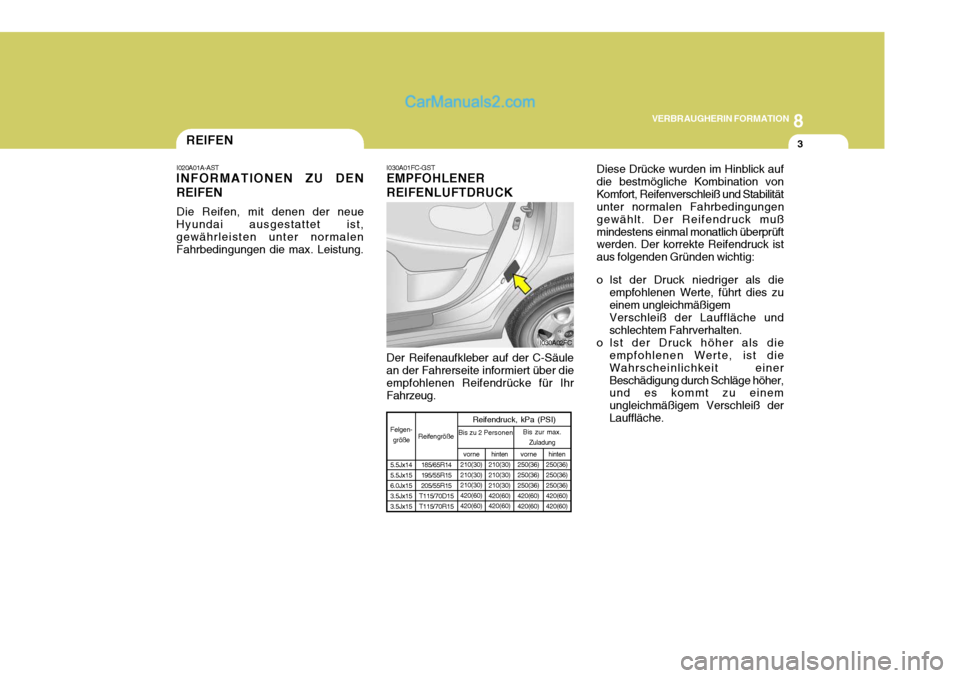

REIFEN
I020A01A-AST
INFORMATIONEN ZU DEN REIFEN
Die Reifen, mit denen der neue
Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung. I030A01FC-GST
EMPFOHLENER REIFENLUFTDRUCK
Der Reifenaufkleber auf der C-Säule an der Fahrerseite informiert über die empfohlenen Reifendrücke für Ihr Fahrzeug. Diese Drücke wurden im Hinblick aufdie bestmögliche Kombination vonKomfort, Reifenverschleiß und Stabilität unter normalen Fahrbedingungen gewählt. Der Reifendruck mußmindestens einmal monatlich überprüft werden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die
empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist dieWahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß derLauffläche.
5.5Jx14 5.5Jx15 6.0Jx153.5Jx153.5Jx15 Reifengröße
Felgen-
größe Reifendruck, kPa (PSI)
185/65R14 195/55R15 205/55R15
T115/70D15T115/70R15 hinten
210(30)210(30)210(30)420(60) 420(60) vorne
250(36)250(36) 250(36)420(60)420(60)
Bis zu 2 Personen
Bis zur max.
Zuladung
hinten
250(36) 250(36) 250(36)420(60)420(60)
vorne
210(30)210(30) 210(30) 420(60)420(60)

8VERBRAUGHERIN FORMATION
4
!

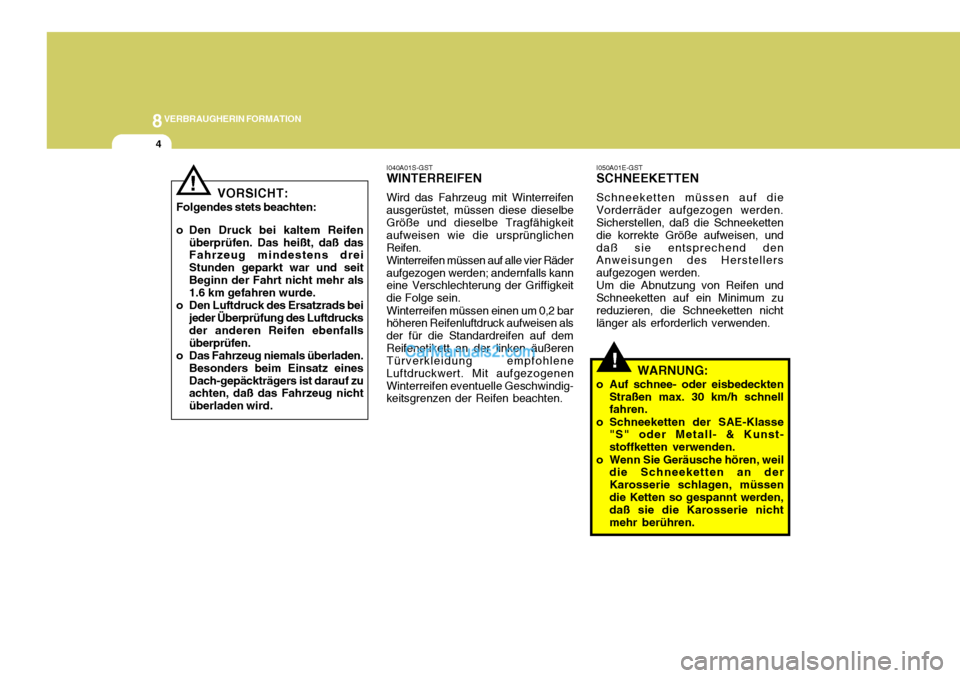

I050A01E-GST SCHNEEKETTEN Schneeketten müssen auf die Vorderräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, unddaß sie entsprechend den Anweisungen des Herstellers aufgezogen werden.Um die Abnutzung von Reifen undSchneeketten auf ein Minimum zureduzieren, die Schneeketten nicht länger als erforderlich verwenden.
WARNUNG:
o Auf schnee- oder eisbedeckten Straßen max. 30 km/h schnellfahren.
o Schneeketten der SAE-Klasse "S" oder Metall- & Kunst- stoffketten verwenden.
o Wenn Sie Geräusche hören, weil die Schneeketten an derKarosserie schlagen, müssendie Ketten so gespannt werden, daß sie die Karosserie nicht mehr berühren.
I040A01S-GST WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichenReifen.Winterreifen müssen auf alle vier Räderaufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0,2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf demReifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenenWinterreifen eventuelle Geschwindig- keitsgrenzen der Reifen beachten.
!
VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seitBeginn der Fahrt nicht mehr als 1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucksder anderen Reifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz einesDach-gepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird.

8
VERBRAUGHERIN FORMATION
5
!
I060A01FC-GST

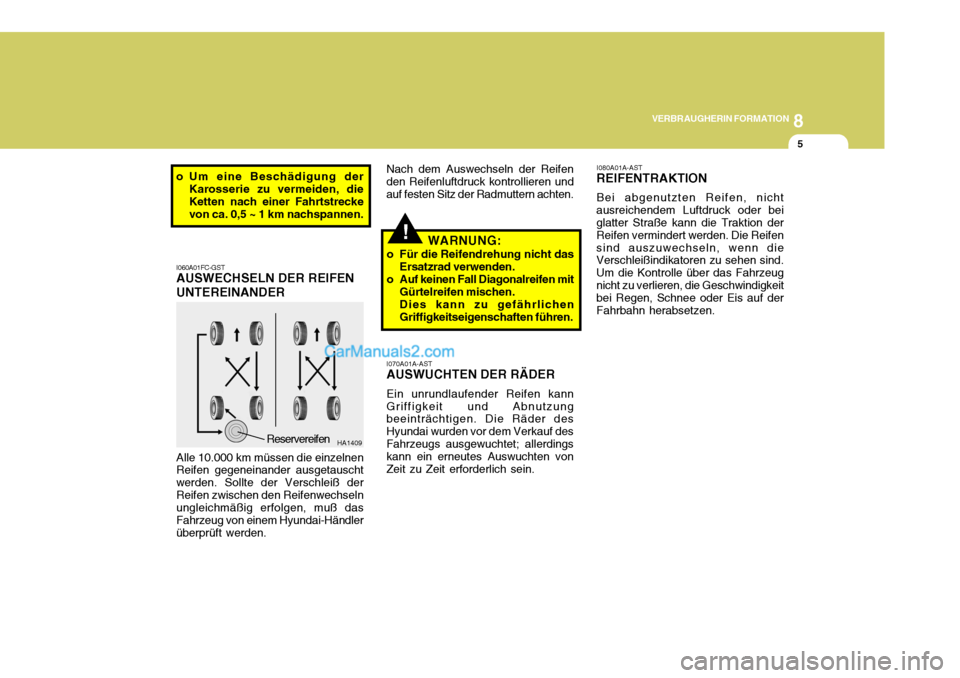

AUSWECHSELN DER REIFEN UNTEREINANDER
Alle 10.000 km müssen die einzelnen
Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß derReifen zwischen den Reifenwechseln ungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händlerüberprüft werden. HA1409
Reservereifen WARNUNG:
o Für die Reifendrehung nicht das Ersatzrad verwenden.
o Auf keinen Fall Diagonalreifen mit Gürtelreifen mischen. Dies kann zu gefährlichenGriffigkeitseigenschaften führen.
I070A01A-AST AUSWUCHTEN DER RÄDER Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf desFahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I080A01A-AST
REIFENTRAKTION
Bei abgenutzten Reifen, nicht
ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die Reifensind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeugnicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
o Um eine Beschädigung der
Karosserie zu vermeiden, dieKetten nach einer Fahrtstrecke von ca. 0,5 ~ 1 km nachspannen. Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren undauf festen Sitz der Radmuttern achten.
