5WARTUNG DES FAHRZEUGS
6F040A02FC-GST Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter
E - Fahren in sandigen Gegenden F - Fahrten in Gegenden mit starkem Verkehrsaufkommen
bei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines
Campers oder eines Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten

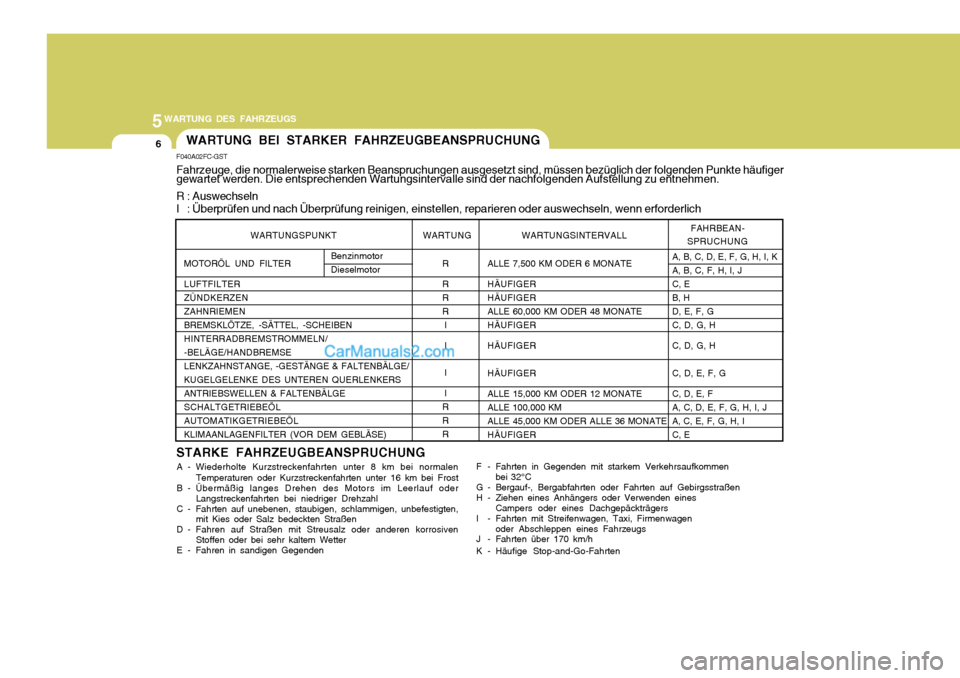

WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
FAHRBEAN-
SPRUCHUNGWARTUNG WARTUNGSINTERVALL
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTER ZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/-BELÄGE/HANDBREMSELENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLKLIMAANLAGENFILTER (VOR DEM GEBLÄSE)ALLE 7,500 KM ODER 6 MONATE HÄUFIGER HÄUFIGERALLE 60,000 KM ODER 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15,000 KM ODER 12 MONATE ALLE 100,000 KMALLE 45,000 KM ODER ALLE 36 MONATEHÄUFIGER A, B, C, D, E, F, G, H, I, KA, B, C, F, H, I, JC, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, F, G C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, ER R RR
I I I I
R RR
BenzinmotorDieselmotor

5
WARTUNG DES FAHRZEUGS
7
F060B01A-AST
o Keilriemen
Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeituntersuchen und, falls erforderlich, austauschen. Die Treibriemen müssen in regelmäßigen Abständen auf dieerforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden. F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer
Herabsetzung der Höchstgesch- windigkeit des Fahrzeuges, Beschädigungen der Abgasanlage undStartproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß derFilter möglicherweise häufiger ausgewechselt werden.
Nach Einbau eines neuen Filters den
Motor einige Minuten laufen lassen und an den Anschlußstellen aufUndichtigkeiten prüfen.
F060D02A-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die Drehzahl
herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden.
F060M01A-AST
o Motorenöl und -filter
Das Motorenöl und der Ölfilter müssen
entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenölund Filter erforderlich. Nach dem Einsetzen eines neuen Fil-ters den Motor einige Minuten langlaufen lassen und die Anschlüsse auf undichte Stellen überprüfen.

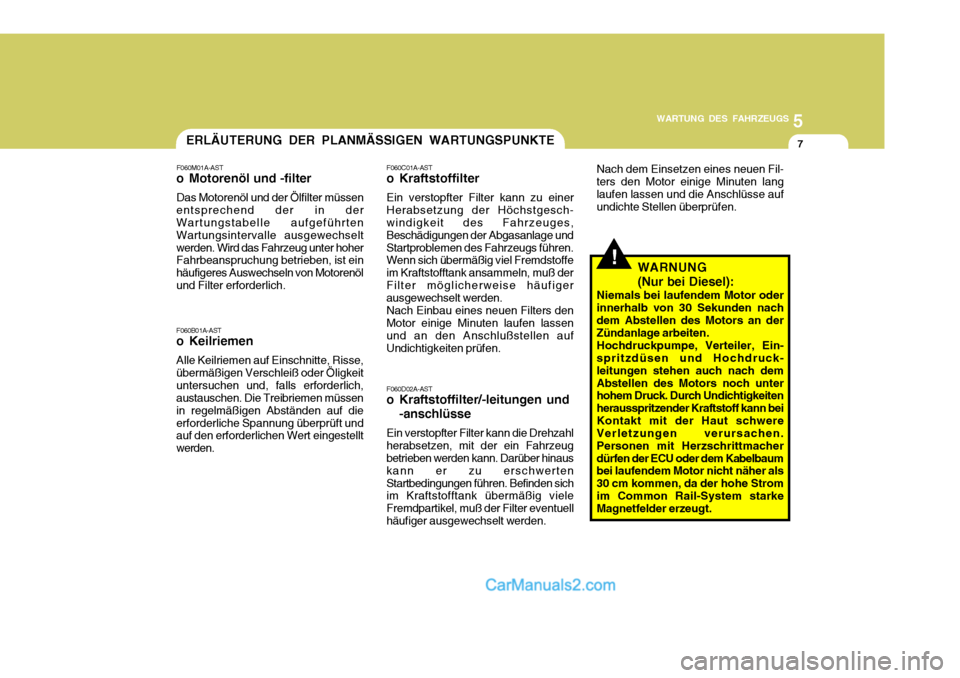

ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE
!WARNUNG (Nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.
Hochdruckpumpe, Verteiler, Ein-
spritzdüsen und Hochdruck-leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann beiKontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacherdürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Stromim Common Rail-System starke Magnetfelder erzeugt.

5WARTUNG DES FAHRZEUGS
8
F060H01A-AST
o Luftfilter

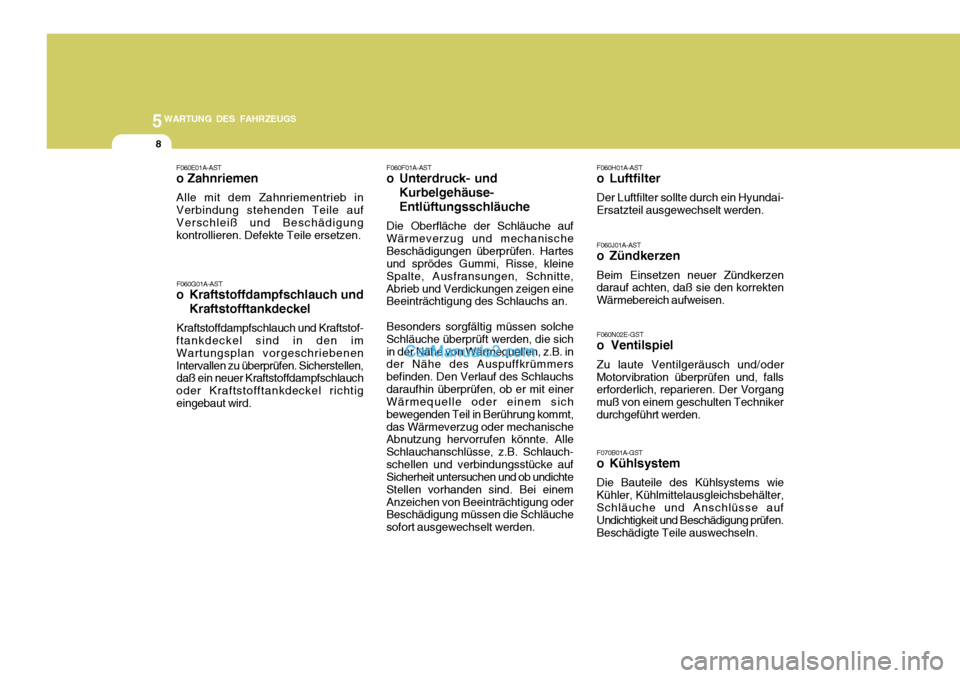

Der Luftfilter sollte durch ein Hyundai-
Ersatzteil ausgewechselt werden.
F060J01A-AST
o Zündkerzen
Beim Einsetzen neuer Zündkerzen
darauf achten, daß sie den korrekten Wärmebereich aufweisen.
F070B01A-GST
o Kühlsystem
Die Bauteile des Kühlsystems wie
Kühler, Kühlmittelausgleichsbehälter,Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln. F060N02E-GST
o Ventilspiel
Zu laute Ventilgeräusch und/oder
Motorvibration überprüfen und, falls erforderlich, reparieren. Der Vorgang muß von einem geschulten Technikerdurchgeführt werden.
F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof-
ftankdeckel sind in den imWartungsplan vorgeschriebenenIntervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtigeingebaut wird. F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf
Wärmeverzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an.
Besonders sorgfältig müssen solche
Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchsdaraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt,das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauch-schellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einemAnzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden.

5
WARTUNG DES FAHRZEUGS
9
F070F01A-AST

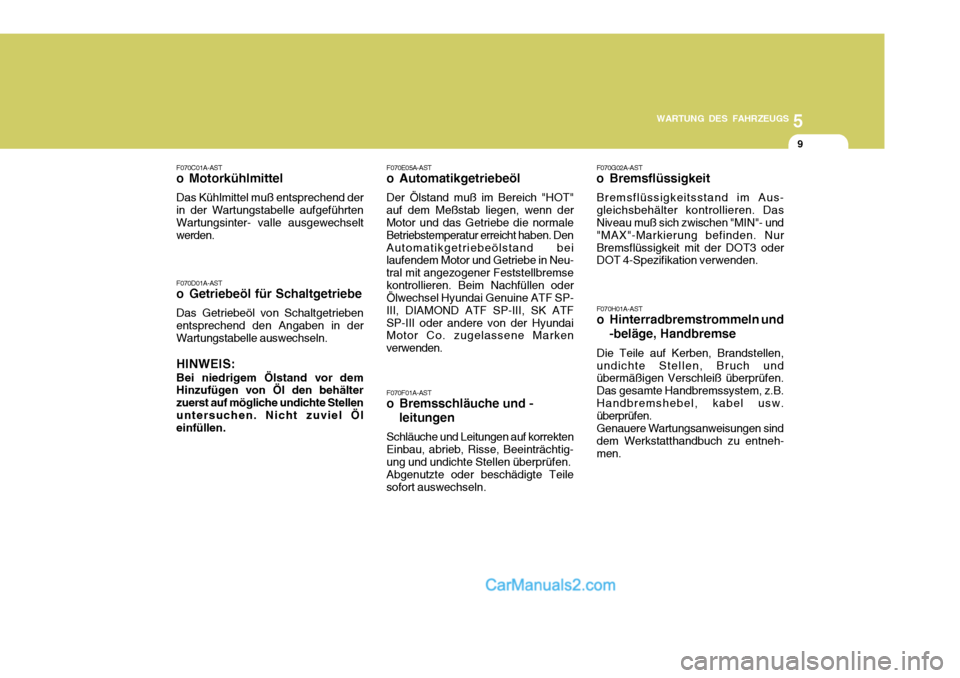

o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, abrieb, Risse, Beeinträchtig- ung und undichte Stellen überprüfen.
Abgenutzte oder beschädigte Teile
sofort auswechseln. F070G02A-AST
o Bremsflüssigkeit
Bremsflüssigkeitsstand im Aus-gleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBremsflüssigkeit mit der DOT3 oder DOT 4-Spezifikation verwenden. F070H01A-AST
o Hinterradbremstrommeln und -beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.Handbremshebel, kabel usw. überprüfen. Genauere Wartungsanweisungen sind dem Werkstatthandbuch zu entneh- men.
F070C01A-AST
o Motorkühlmittel
Das Kühlmittel muß entsprechend derin der Wartungstabelle aufgeführten Wartungsinter- valle ausgewechselt werden. F070D01A-AST
o Getriebeöl für Schaltgetriebe
Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in der Wartungstabelle auswechseln.
HINWEIS: Bei niedrigem Ölstand vor demHinzufügen von Öl den behälter zuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen. F070E05A-AST
o Automatikgetriebeöl
Der Ölstand muß im Bereich "HOT"
auf dem Meßstab liegen, wenn derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. DenAutomatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremsekontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATFSP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden.

5WARTUNG DES FAHRZEUGS
10
F070J01A-AST

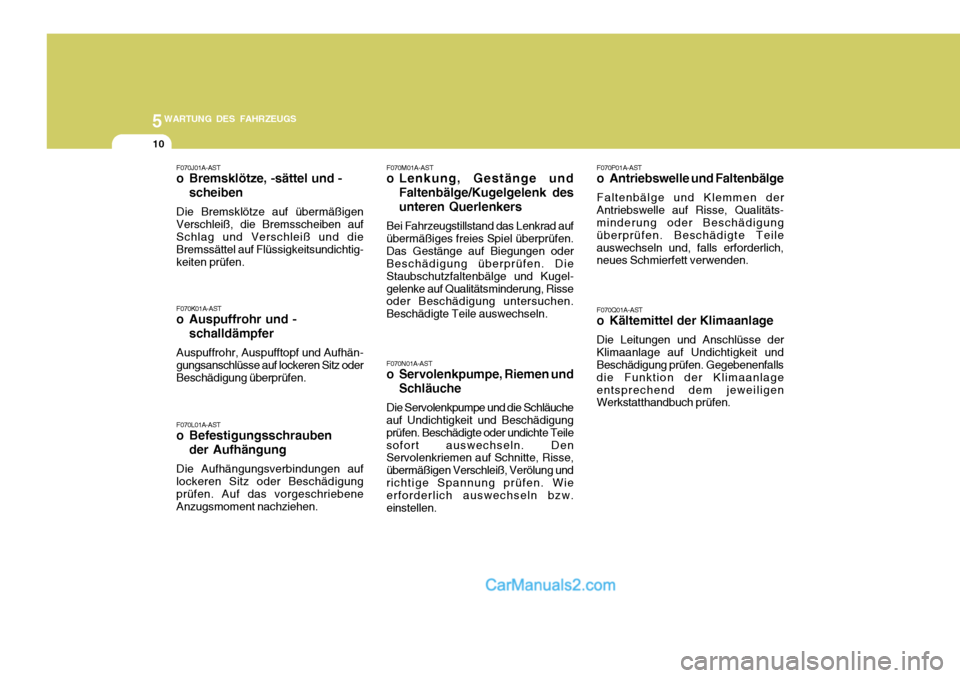

o Bremsklötze, -sättel und -scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugel-gelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teilesofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung undrichtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der
Antriebswelle auf Risse, Qualitäts- minderung oder Beschädigung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlageentsprechend dem jeweiligen Werkstatthandbuch prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen ........................................... 6-5
Überprüfung des Motoröls ............................................ 6-6
Öl-und Filterwechsel ..................................................... 6-9 Überprüfung und Auswechslung des Motorkühlmittels 6-12
Auswechseln des Luftfilters .........................................6-15
Überprüfung des Getriebeöls (Schaltgetriebe) ............6-19
Überprüfung des Getriebeöls (Automatikgetriebe)...... 6-19
Überprüfung der Bremsen ........................................... 6-22
Pflege der K limaanlage................................................ 6-25
Überprüfung des Spiels ............................................... 6-26
Überprüfung der Keilriem en ......................................... 6-27
Überprüfung und Auswechslung der Sicherungen ......6-28
Überprüfung der Batterie ............................................. 6-30
Servolenkungsflüssigkeitsst and ..................................6-32
Kraftstoffilter Entwässern (D ieselmotor) ......................6-33
Einstellen der Sc heinwerfer ......................................... 6-35
Auswechseln der Glühlam pe ....................................... 6-36
Wattzahl der G lübirnen ................................................ 6-38
Beschreibung der Sicherungstafel ...............................6-39
SELBSTHILFE
6
6

6SELBSTHILFE
2

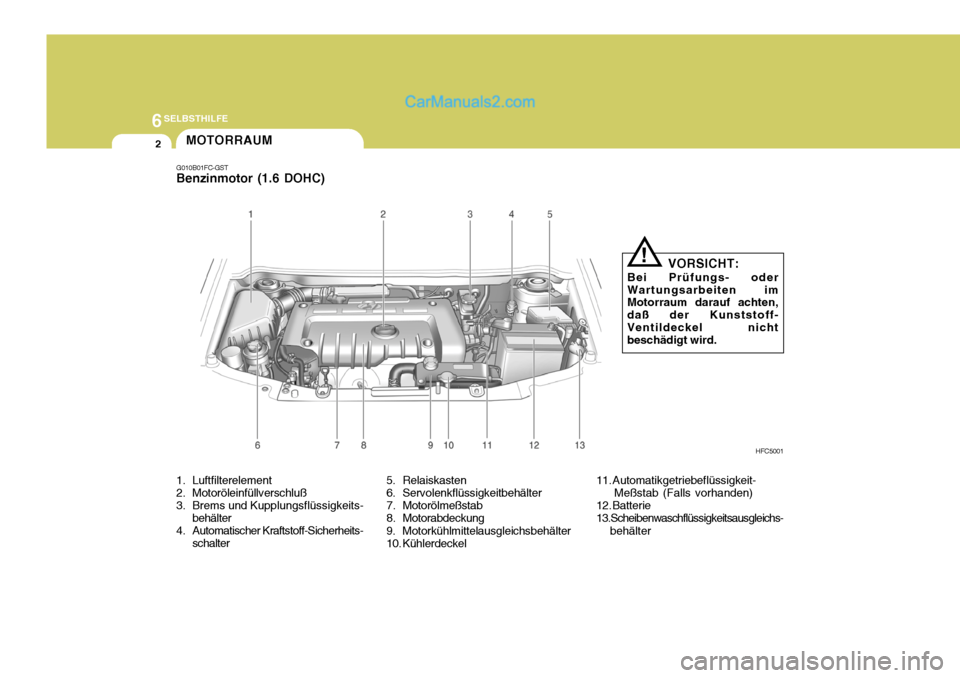

G010B01FC-GST Benzinmotor (1.6 DOHC)
HFC5001
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.
!
MOTORRAUM
1. Luftfilterelement
2. Motoröleinfüllverschluß
3. Brems und Kupplungsflüssigkeits- behälter
4. Automatischer Kraftstoff-Sicherheits- schalter 5. Relaiskasten
6. Servolenkflüssigkeitbehälter
7. Motorölmeßstab
8. Motorabdeckung
9. Motorkühlmittelausgleichsbehälter
10. Kühlerdeckel 11. Automatikgetriebeflüssigkeit- Meßstab (Falls vorhanden)
12. Batterie 13.Scheibenwaschflüssigkeitsausgleichs- behälter

6
SELBSTHILFE
3

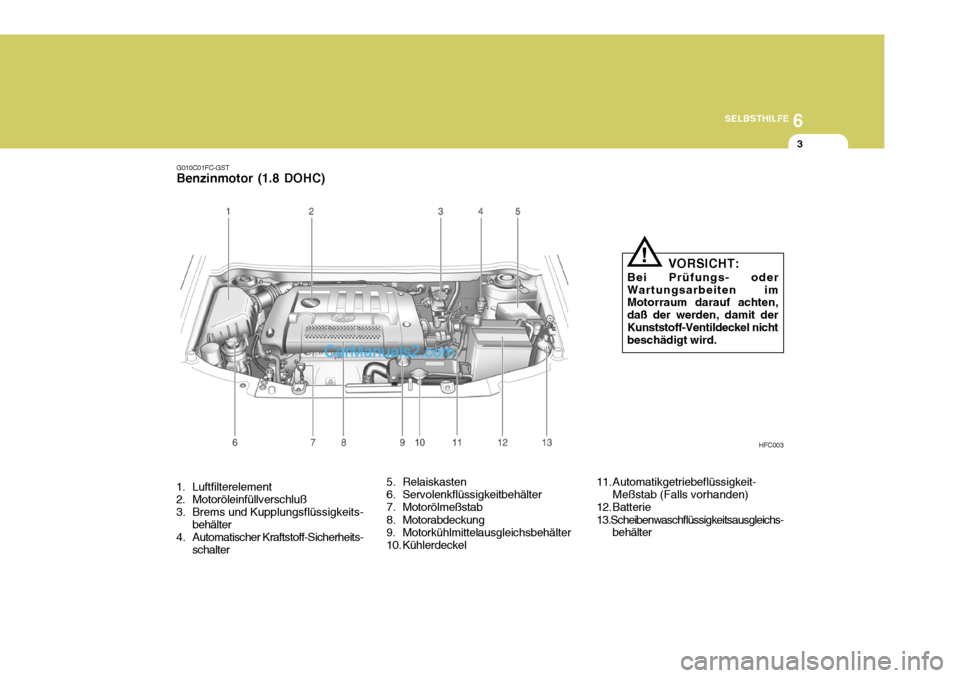

G010C01FC-GST Benzinmotor (1.8 DOHC)
