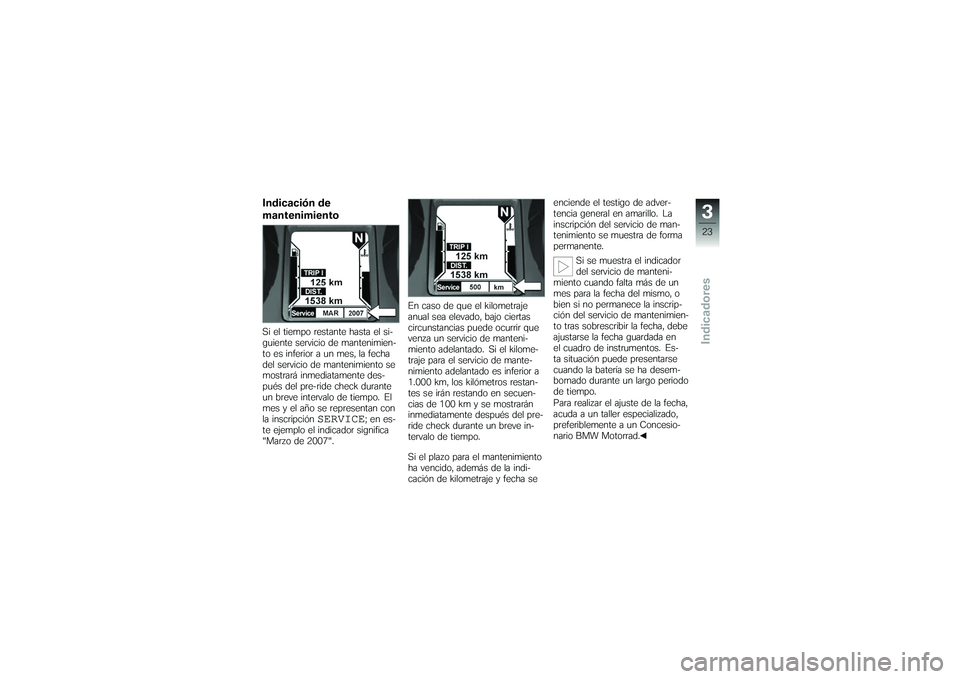

Indicación de
mantenimientoSi el tiempo restante hasta el si-
guiente servicio de mantenimien-
to es inferior a un mes, la fecha
del servicio de mantenimiento se
mostrará inmediatamente des-
pués del pre-ride check durante
un breve intervalo de tiempo. El
mes y el año se representan con
la inscripción
SERVICE
; en es-
te ejemplo el indicador significa
"Marzo de 2007". En caso de que el kilometraje
anual sea elevado, bajo ciertas
circunstancias puede ocurrir que
venza un servicio de manteni-
miento adelantado. Si el kilome-
traje para el servicio de mante-
nimiento adelantado es inferior a
1.000 km, los kilómetros restan-
tes se irán restando en secuen-
cias de 100 km y se mostrarán
inmediatamente después del pre-
ride check durante un breve in-
tervalo de tiempo.
Si el plazo para el mantenimiento
ha vencido, además de la indi-
cación de kilometraje y fecha seenciende el testigo de adver-
tencia general en amarillo. La
inscripción del servicio de man-
tenimiento se muestra de forma
permanente.
Si se muestra el indicador
del servicio de manteni-
miento cuando falta más de un
mes para la fecha del mismo, o
bien si no permanece la inscrip-
ción del servicio de mantenimien-
to tras sobrescribir la fecha, debe
ajustarse la fecha guardada en
el cuadro de instrumentos. Es-
ta situación puede presentarse
cuando la batería se ha desem-
bornado durante un largo periodo
de tiempo.
Para realizar el ajuste de la fecha,
acuda a un taller especializado,
preferiblemente a un Concesio-
nario BMW Motorrad.
323zIndicadores

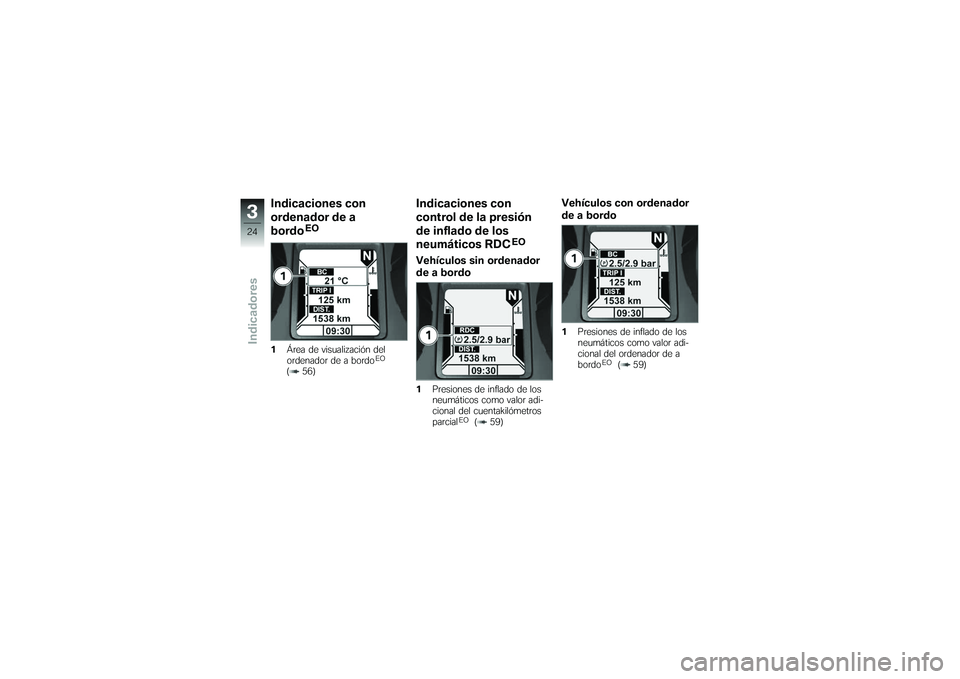

Indicaciones con
ordenador de a
bordo
EO
1 Área de visualización del
ordenador de a bordo
EO
( 56)
Indicaciones con
control de la presión
de inflado de los
neumáticos RDC
EO
Vehículos sin ordenador
de a bordo1Presiones de inflado de los
neumáticos como valor adi-
cional del cuentakilómetros
parcial
EO
( 59)
Vehículos con ordenador
de a bordo1Presiones de inflado de los
neumáticos como valor adi-
cional del ordenador de a
bordo
EO
( 59)
324zIndicadores

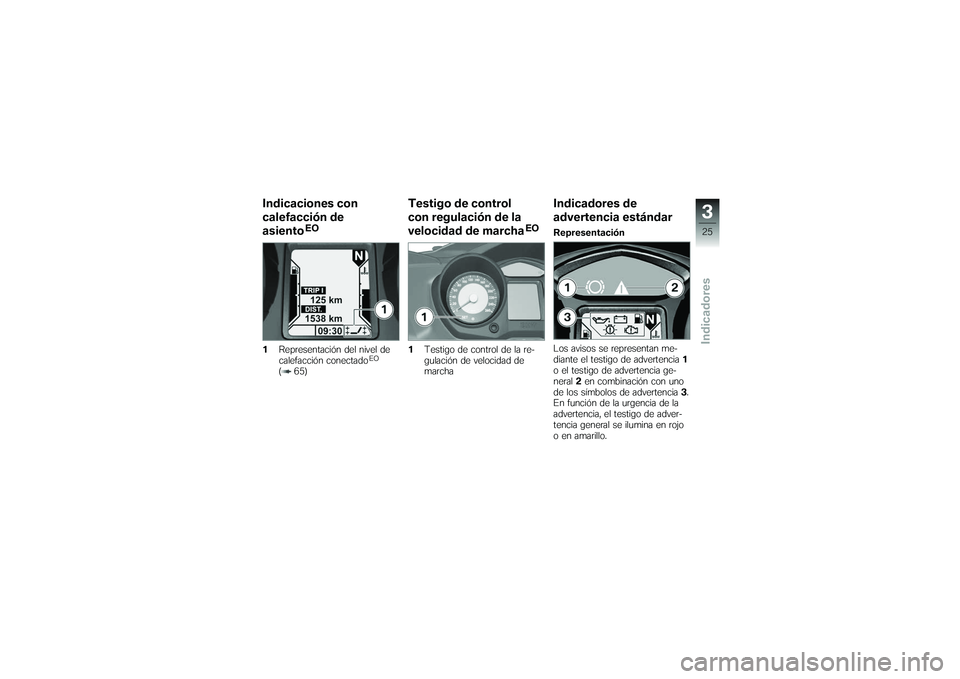

Indicaciones con
calefacción de
asiento
EO
1 Representación del nivel de
calefacción conectado
EO
( 65)
Testigo de control
con regulación de la
velocidad de marcha
EO
1 Testigo de control de la re-
gulación de velocidad de
marcha
Indicadores de
advertencia estándarRepresentación
Los avisos se representan me-
diante el testigo de advertencia 1
o el testigo de advertencia ge-
neral 2en combinación con uno
de los símbolos de advertencia 3.
En función de la urgencia de la
advertencia, el testigo de adver-
tencia general se ilumina en rojo
o en amarillo.
325zIndicadores

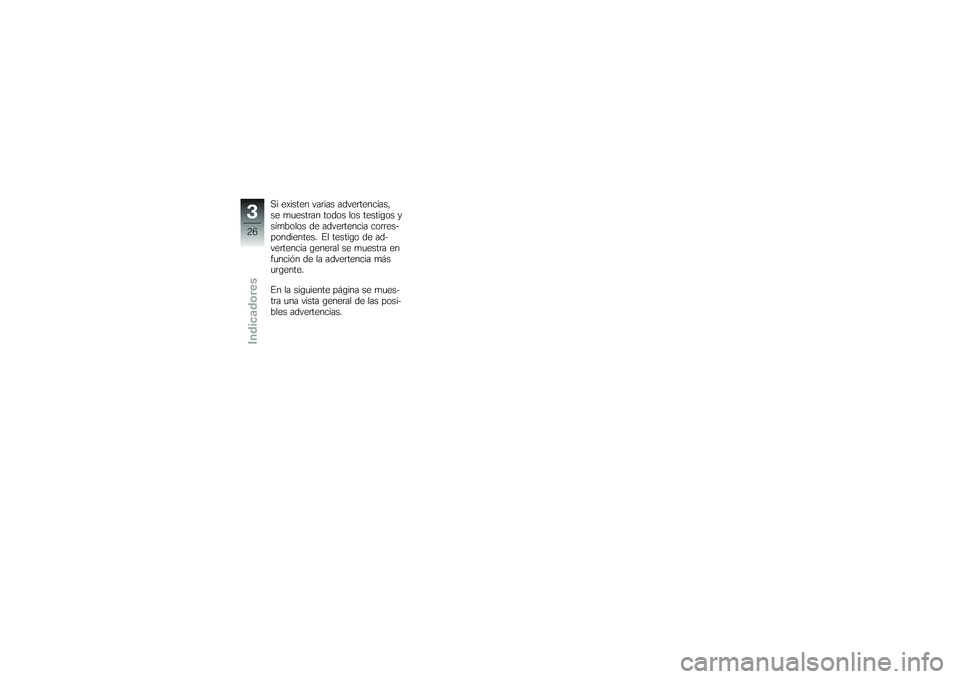

Si existen varias advertencias,
se muestran todos los testigos y
símbolos de advertencia corres-
pondientes. El testigo de ad-
vertencia general se muestra en
función de la advertencia más
urgente.
En la siguiente página se mues-
tra una vista general de las posi-
bles advertencias.
326zIndicadores

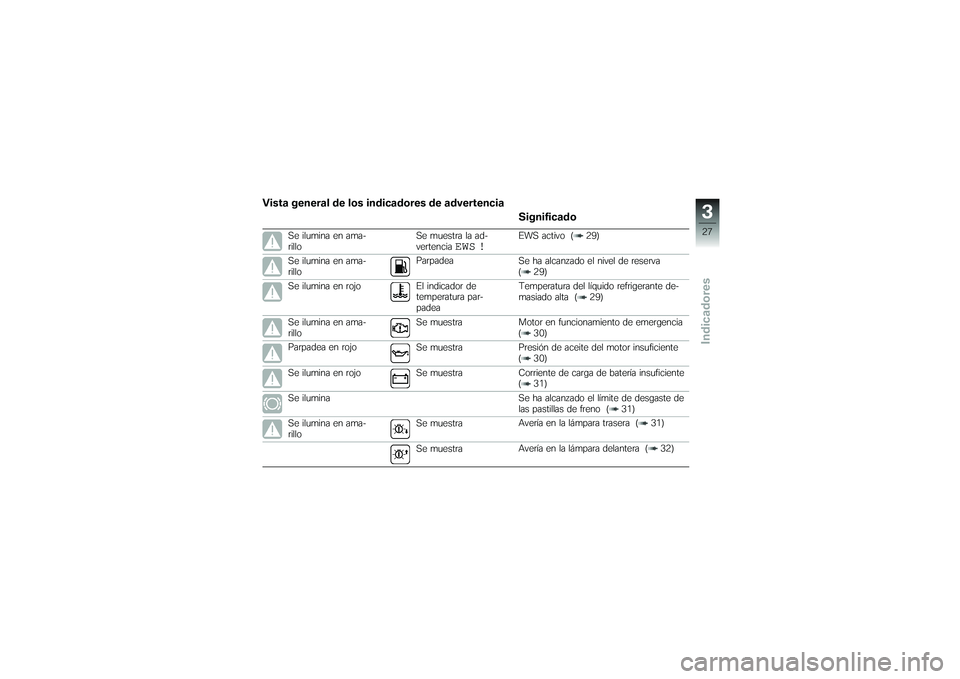

Vista general de los indicadores de advertenciaSignificado
Se ilumina en ama-
rilloSe muestra la ad-
vertencia
EWS !
EWS activo ( 29)
Se ilumina en ama-
rillo Parpadea
Se ha alcanzado el nivel de reserva
( 29)
Se ilumina en rojo El indicador de
temperatura par-
padeaTemperatura del líquido refrigerante de-
masiado alta ( 29)
Se ilumina en ama-
rillo Se muestra Motor en funcionamiento de emergencia
( 30)
Parpadea en rojo Se muestra Presión de aceite del motor insuficiente
( 30)
Se ilumina en rojo Se muestra Corriente de carga de batería insuficiente ( 31)
Se ilumina Se ha alcanzado el límite de desgaste de las pastillas de freno ( 31)
Se ilumina en ama-
rillo Se muestra
Avería en la lámpara trasera ( 31)
Se muestra Avería en la lámpara delantera ( 32)
327zIndicadores

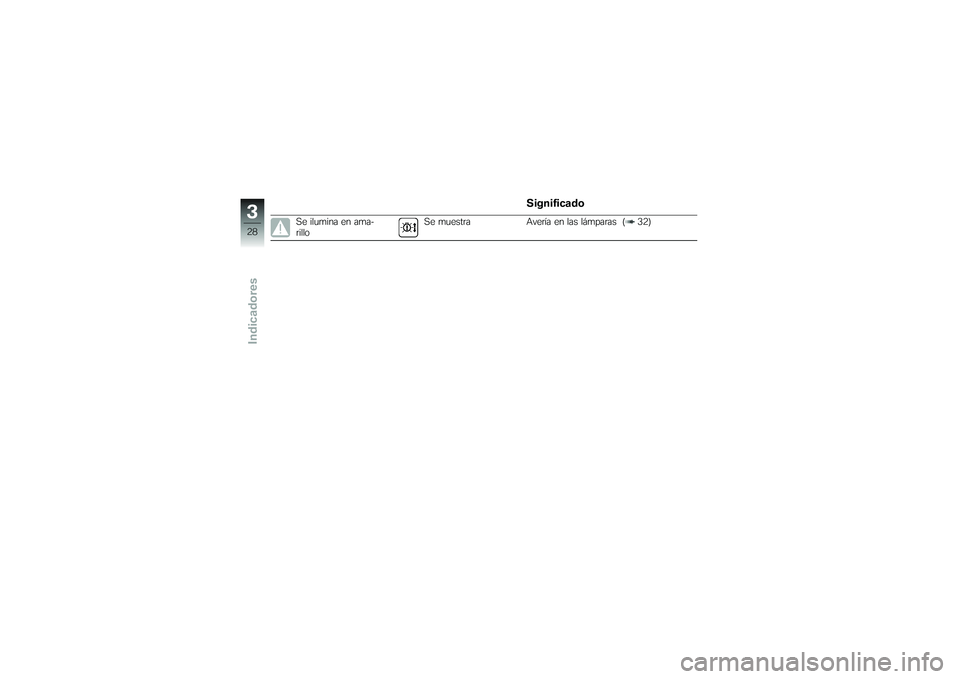

Significado
Se ilumina en ama-
rilloSe muestra
Avería en las lámparas ( 32)
328zIndicadores

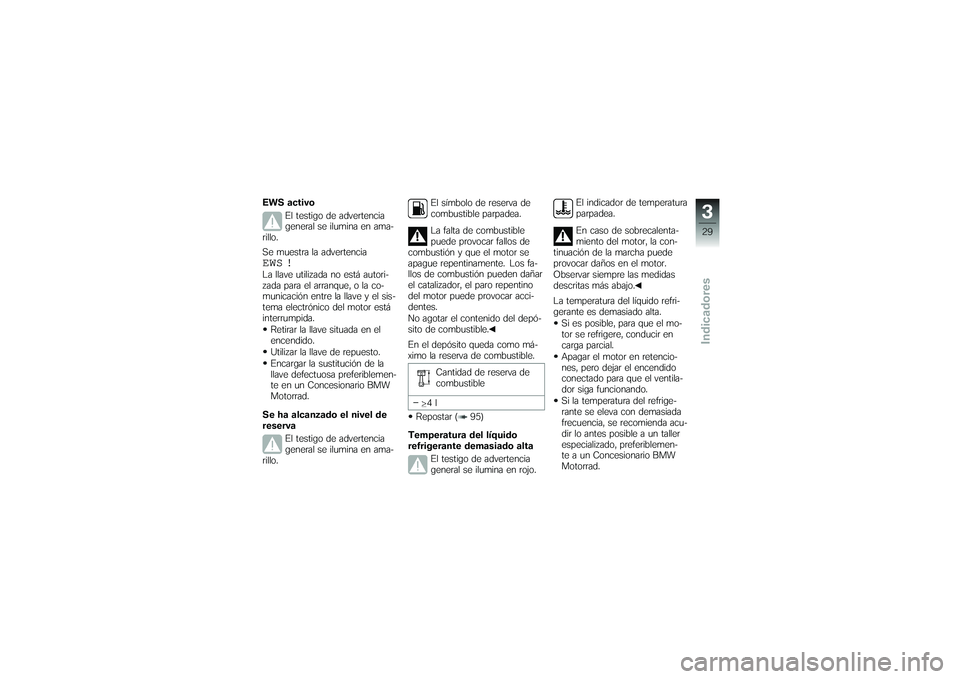

EWS activoEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra la advertenciaEWS !La llave utilizada no está autori-
zada para el arranque, o la co-
municación entre la llave y el sis-
tema electrónico del motor está
interrumpida.
Retirar la llave situada en el
encendido.
Utilizar la llave de repuesto.
Encargar la sustitución de la
llave defectuosa preferiblemen-
te en un Concesionario BMW
Motorrad.
Se ha alcanzado el nivel de
reserva El testigo de advertencia
general se ilumina en ama-
rillo. El símbolo de reserva de
combustible parpadea.
La falta de combustible
puede provocar fallos de
combustión y que el motor se
apague repentinamente. Los fa-
llos de combustión pueden dañar
el catalizador, el paro repentino
del motor puede provocar acci-
dentes.
No agotar el contenido del depó-
sito de combustible.
En el depósito queda como má-
ximo la reserva de combustible.
Cantidad de reserva de
combustible
4l
Repostar ( 95)
Temperatura del líquido
refrigerante demasiado alta El testigo de advertencia
general se ilumina en rojo. El indicador de temperatura
parpadea.
En caso de sobrecalenta-
miento del motor, la con-
tinuación de la marcha puede
provocar daños en el motor.
Observar siempre las medidas
descritas más abajo.
La temperatura del líquido refri-
gerante es demasiado alta.
Si es posible, para que el mo-
tor se refrigere, conducir en
carga parcial.
Apagar el motor en retencio-
nes, pero dejar el encendido
conectado para que el ventila-
dor siga funcionando.
Si la temperatura del refrige-
rante se eleva con demasiada
frecuencia, se recomienda acu-
dir lo antes posible a un taller
especializado, preferiblemen-
te a un Concesionario BMW
Motorrad.
329zIndicadores

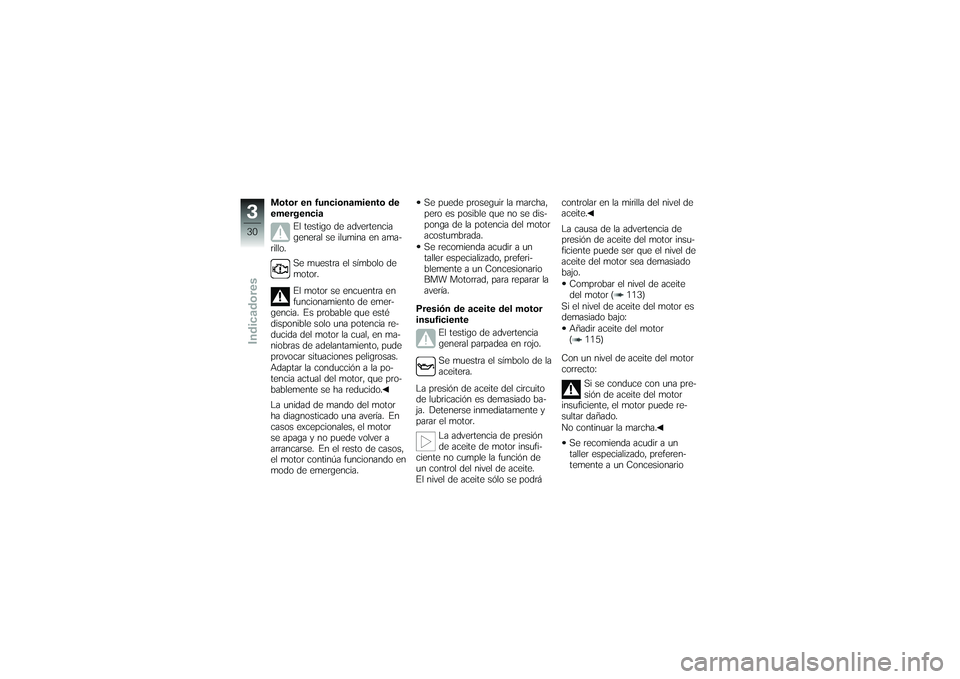

Motor en funcionamiento de
emergenciaEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra el símbolo de
motor.
El motor se encuentra en
funcionamiento de emer-
gencia. Es probable que esté
disponible solo una potencia re-
ducida del motor la cual, en ma-
niobras de adelantamiento, pude
provocar situaciones peligrosas.
Adaptar la conducción a la po-
tencia actual del motor, que pro-
bablemente se ha reducido.
La unidad de mando del motor
ha diagnosticado una avería. En
casos excepcionales, el motor
se apaga y no puede volver a
arrancarse. En el resto de casos,
el motor continúa funcionando en
modo de emergencia. Se puede proseguir la marcha,
pero es posible que no se dis-
ponga de la potencia del motor
acostumbrada.
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para reparar la
avería.
Presión de aceite del motor
insuficiente El testigo de advertencia
general parpadea en rojo.
Se muestra el símbolo de la
aceitera.
La presión de aceite del circuito
de lubricación es demasiado ba-
ja. Detenerse inmediatamente y
parar el motor. La advertencia de presión
de aceite de motor insufi-
ciente no cumple la función de
un control del nivel de aceite.
El nivel de aceite sólo se podrá controlar en la mirilla del nivel de
aceite.
La causa de la advertencia de
presión de aceite del motor insu-
ficiente puede ser que el nivel de
aceite del motor sea demasiado
bajo.
Comprobar el nivel de aceite
del motor ( 113)
Si el nivel de aceite del motor es
demasiado bajo: Añadir aceite del motor
( 115)
Con un nivel de aceite del motor
correcto: Si se conduce con una pre-
sión de aceite del motor
insuficiente, el motor puede re-
sultar dañado.
No continuar la marcha.
Se recomienda acudir a un
taller especializado, preferen-
temente a un Concesionario
330zIndicadores
