2007 BMW MOTORRAD K 1200 GT Manual de instrucciones (in Spanish)

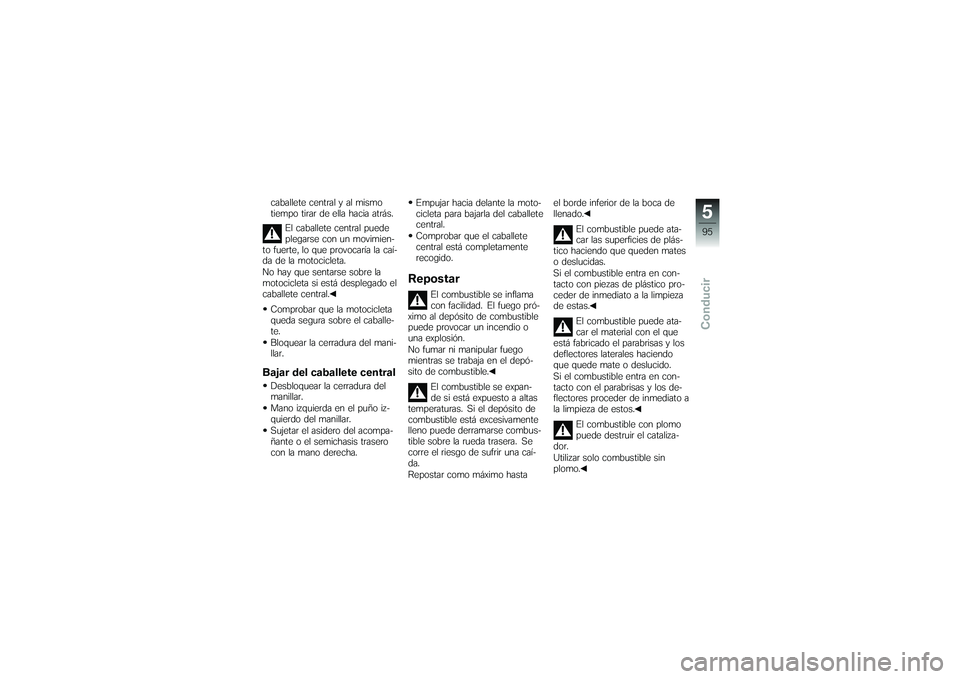

caballete central y al mismo
tiempo tirar de ella hacia atrás.El caballete central puede
plegarse con un movimien-
to fuerte, lo que provocaría la caí-
da de la motocicleta.
No hay que sentarse sobre la
motocicleta si está desplegado el
caballete central.
Comprobar que la motocicleta
queda segura sobre el caballe-
te.
Bloquear la cerradura del mani-
llar.Bajar del caballete centralDesbloquear la cerradura del
manillar.
Mano izquierda en el puño iz-
quierdo del manillar.
Sujetar el asidero del acompa-
ñante o el semichasis trasero
con la mano derecha. Empujar hacia delante la moto-
cicleta para bajarla del caballete
central.
Comprobar que el caballete
central está completamente
recogido.
Repostar
El combustible se inflama
con facilidad. El fuego pró-
ximo al depósito de combustible
puede provocar un incendio o
una explosión.
No fumar ni manipular fuego
mientras se trabaja en el depó-
sito de combustible.
El combustible se expan-
de si está expuesto a altas
temperaturas. Si el depósito de
combustible está excesivamente
lleno puede derramarse combus-
tible sobre la rueda trasera. Se
corre el riesgo de sufrir una caí-
da.
Repostar como máximo hasta el borde inferior de la boca de
llenado.
El combustible puede ata-
car las superficies de plás-
tico haciendo que queden mates
o deslucidas.
Si el combustible entra en con-
tacto con piezas de plástico pro-
ceder de inmediato a la limpieza
de estas.
El combustible puede ata-
car el material con el que
está fabricado el parabrisas y los
deflectores laterales haciendo
que quede mate o deslucido.
Si el combustible entra en con-
tacto con el parabrisas y los de-
flectores proceder de inmediato a
la limpieza de estos.
El combustible con plomo
puede destruir el cataliza-
dor.
Utilizar solo combustible sin
plomo.
595zConducir

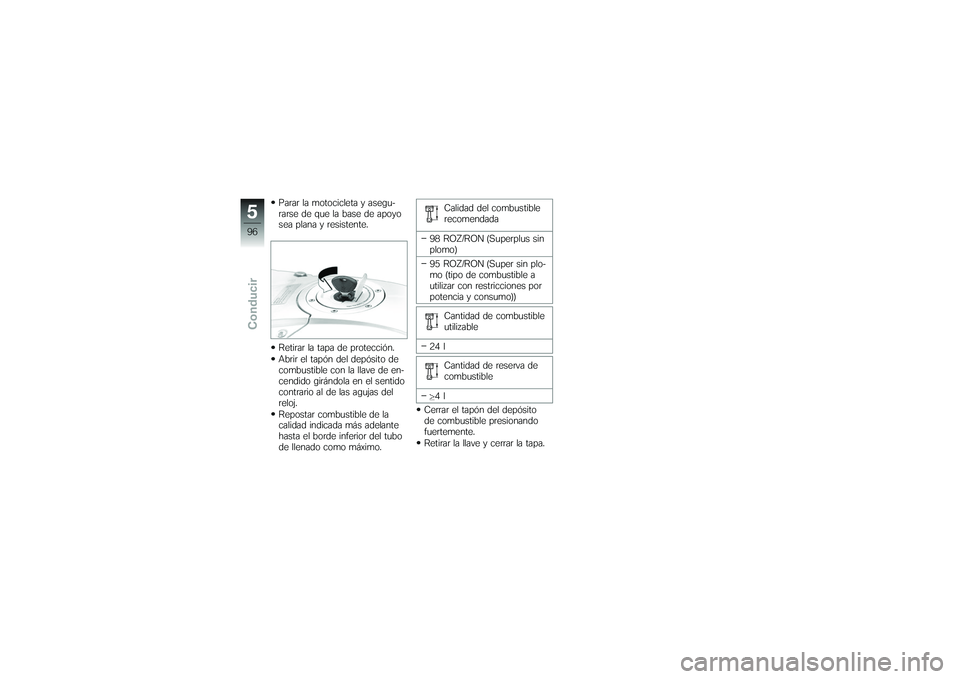

Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Retirar la tapa de protección.
Abrir el tapón del depósito de
combustible con la llave de en-
cendido girándola en el sentido
contrario al de las agujas del
reloj.
Repostar combustible de la
calidad indicada más adelante
hasta el borde inferior del tubo
de llenado como máximo.Calidad del combustible
recomendada
98 ROZ/RON (Superplus sin
plomo)
95 ROZ/RON (Super sin plo-
mo (tipo de combustible a
utilizar con restricciones por
potencia y consumo)) Cantidad de combustible
utilizable
24 l Cantidad de reserva de
combustible
4l
Cerrar el tapón del depósito
de combustible presionando
fuertemente.
Retirar la llave y cerrar la tapa.
596zConducir

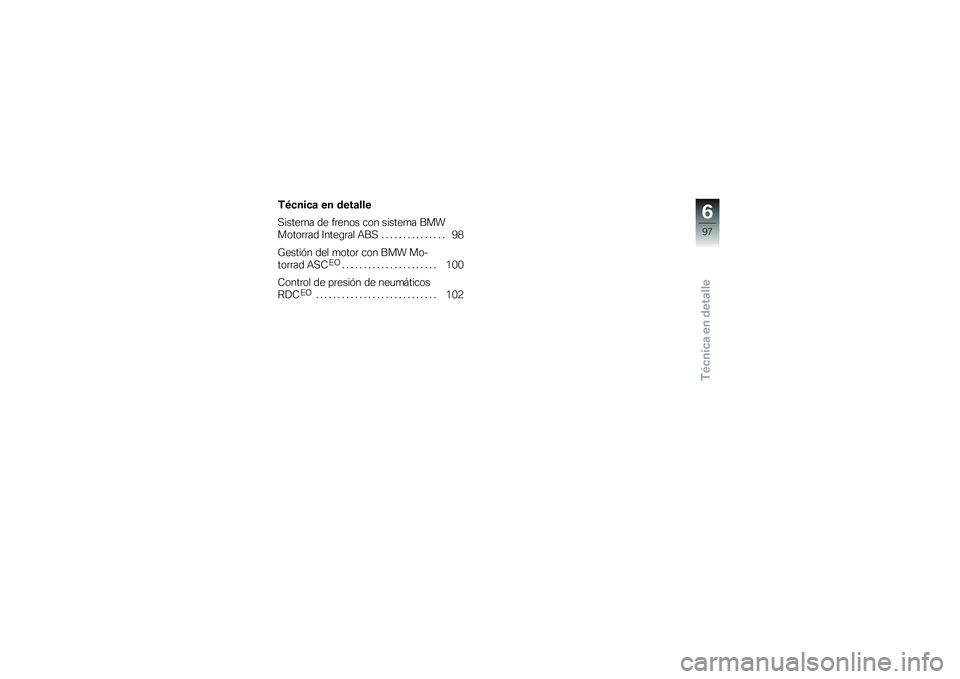

Técnica en detalle
Técnica en detalle
Sistema de frenos con sistema BMW
Motorrad Integral ABS . . ............. 98
Gestión del motor con BMW Mo-
torrad ASC
EO
...................... 100
Control de presión de neumáticos
RDC
EO
............................ 102
697zTécnica en detalle

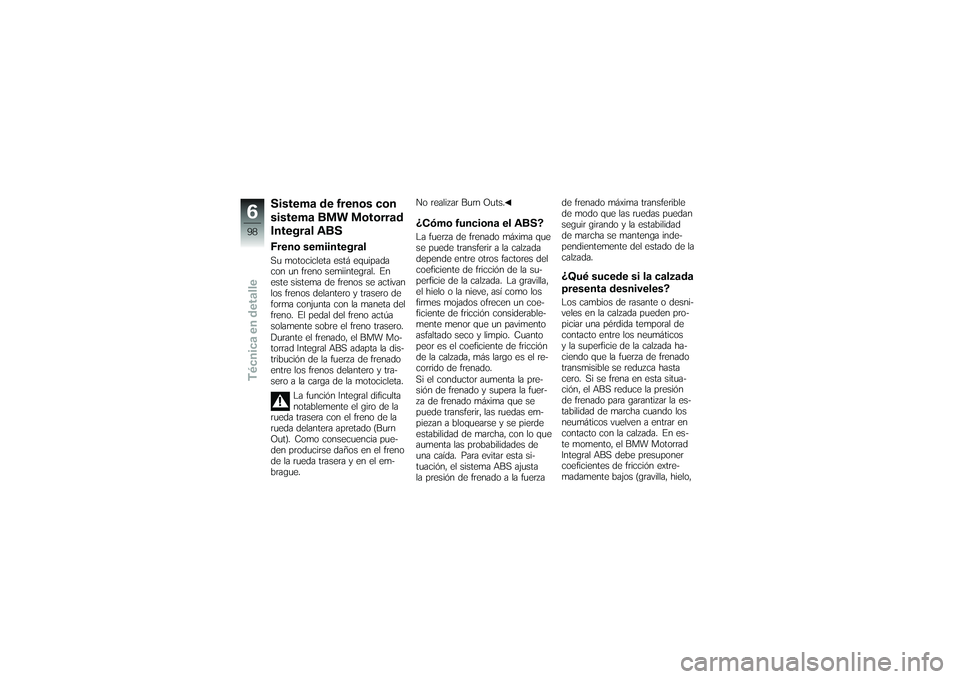

Sistema de frenos con
sistema BMW Motorrad
Integral ABSFreno semiintegralSu motocicleta está equipada
con un freno semiintegral. En
este sistema de frenos se activan
los frenos delantero y trasero de
forma conjunta con la maneta del
freno. El pedal del freno actúa
solamente sobre el freno trasero.
Durante el frenado, el BMW Mo-
torrad Integral ABS adapta la dis-
tribución de la fuerza de frenado
entre los frenos delantero y tra-
sero a la carga de la motocicleta.La función Integral dificulta
notablemente el giro de la
rueda trasera con el freno de la
rueda delantera apretado (Burn
Out). Como consecuencia pue-
den producirse daños en el freno
de la rueda trasera y en el em-
brague. No realizar Burn Outs.
¿Cómo funciona el ABS?La fuerza de frenado máxima que
se puede transferir a la calzada
depende entre otros factores del
coeficiente de fricción de la su-
perficie de la calzada. La gravilla,
el hielo o la nieve, así como los
firmes mojados ofrecen un coe-
ficiente de fricción considerable-
mente menor que un pavimento
asfaltado seco y limpio. Cuanto
peor es el coeficiente de fricción
de la calzada, más largo es el re-
corrido de frenado.
Si el conductor aumenta la pre-
sión de frenado y supera la fuer-
za de frenado máxima que se
puede transferir, las ruedas em-
piezan a bloquearse y se pierde
estabilidad de marcha, con lo que
aumenta las probabilidades de
una caída. Para evitar esta si-
tuación, el sistema ABS ajusta
la presión de frenado a la fuerzade frenado máxima transferible
de modo que las ruedas puedan
seguir girando y la estabilidad
de marcha se mantenga inde-
pendientemente del estado de la
calzada.
¿Qué sucede si la calzada
presenta desniveles?Los cambios de rasante o desni-
veles en la calzada pueden pro-
piciar una pérdida temporal de
contacto entre los neumáticos
y la superficie de la calzada ha-
ciendo que la fuerza de frenado
transmisible se reduzca hasta
cero. Si se frena en esta situa-
ción, el ABS reduce la presión
de frenado para garantizar la es-
tabilidad de marcha cuando los
neumáticos vuelven a entrar en
contacto con la calzada. En es-
te momento, el BMW Motorrad
Integral ABS debe presuponer
coeficientes de fricción extre-
madamente bajos (gravilla, hielo,
698zTécnica en detalle

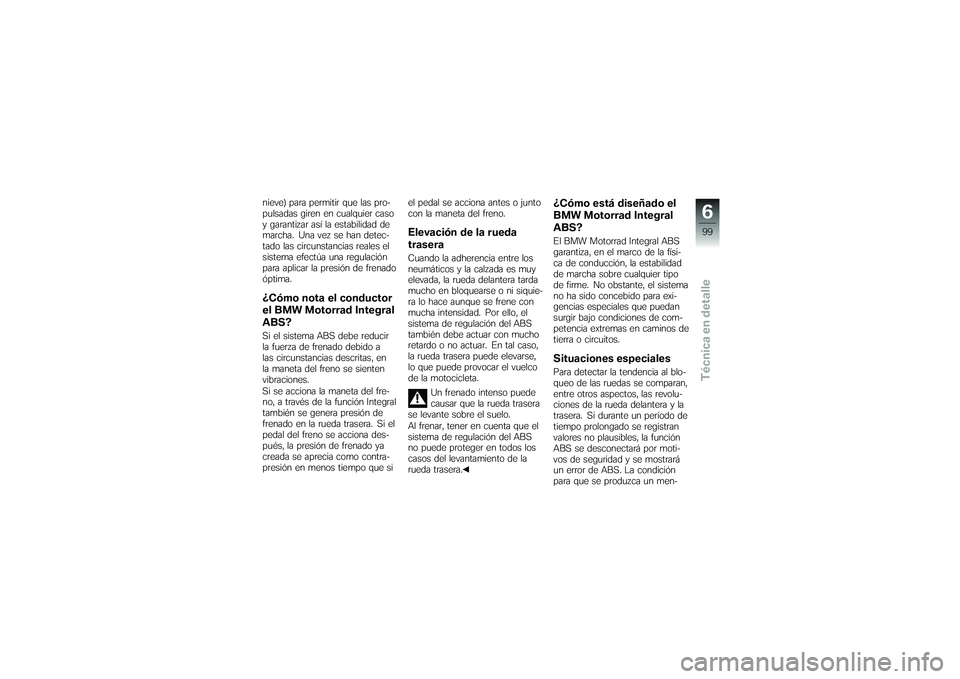

nieve) para permitir que las pro-
pulsadas giren en cualquier caso
y garantizar así la estabilidad de
marcha. Una vez se han detec-
tado las circunstancias reales el
sistema efectúa una regulación
para aplicar la presión de frenado
óptima.¿Cómo nota el conductor
el BMW Motorrad Integral
ABS?Si el sistema ABS debe reducir
la fuerza de frenado debido a
las circunstancias descritas, en
la maneta del freno se sienten
vibraciones.
Si se acciona la maneta del fre-
no, a través de la función Integral
también se genera presión de
frenado en la rueda trasera. Si el
pedal del freno se acciona des-
pués, la presión de frenado ya
creada se aprecia como contra-
presión en menos tiempo que siel pedal se acciona antes o junto
con la maneta del freno.
Elevación de la rueda
traseraCuando la adherencia entre los
neumáticos y la calzada es muy
elevada, la rueda delantera tarda
mucho en bloquearse o ni siquie-
ra lo hace aunque se frene con
mucha intensidad. Por ello, el
sistema de regulación del ABS
también debe actuar con mucho
retardo o no actuar. En tal caso,
la rueda trasera puede elevarse,
lo que puede provocar el vuelco
de la motocicleta.
Un frenado intenso puede
causar que la rueda trasera
se levante sobre el suelo.
Al frenar, tener en cuenta que el
sistema de regulación del ABS
no puede proteger en todos los
casos del levantamiento de la
rueda trasera.
¿Cómo está diseñado el
BMW Motorrad Integral
ABS?El BMW Motorrad Integral ABS
garantiza, en el marco de la físi-
ca de conducción, la estabilidad
de marcha sobre cualquier tipo
de firme. No obstante, el sistema
no ha sido concebido para exi-
gencias especiales que puedan
surgir bajo condiciones de com-
petencia extremas en caminos de
tierra o circuitos.Situaciones especialesPara detectar la tendencia al blo-
queo de las ruedas se comparan,
entre otros aspectos, las revolu-
ciones de la rueda delantera y la
trasera. Si durante un período de
tiempo prolongado se registran
valores no plausibles, la función
ABS se desconectará por moti-
vos de seguridad y se mostrará
un error de ABS. La condición
para que se produzca un men-
699zTécnica en detalle

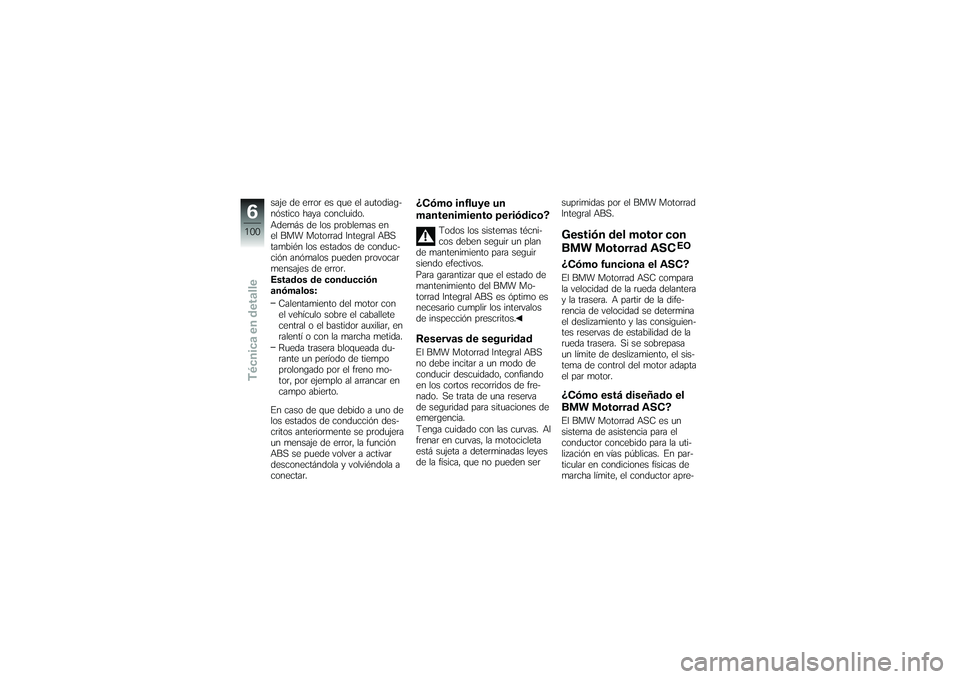

saje de error es que el autodiag-
nóstico haya concluido.
Además de los problemas en
el BMW Motorrad Integral ABS
también los estados de conduc-
ción anómalos pueden provocar
mensajes de error.
Estados de conducción
anómalos:Calentamiento del motor con
el vehículo sobre el caballete
central o el bastidor auxiliar, en
ralentí o con la marcha metida.
Rueda trasera bloqueada du-
rante un período de tiempo
prolongado por el freno mo-
tor, por ejemplo al arrancar en
campo abierto.
En caso de que debido a uno de
los estados de conducción des-
critos anteriormente se produjera
un mensaje de error, la función
ABS se puede volver a activar
desconectándola y volviéndola a
conectar.
¿Cómo influye un
mantenimiento periódico?
Todos los sistemas técni-
cos deben seguir un plan
de mantenimiento para seguir
siendo efectivos.
Para garantizar que el estado de
mantenimiento del BMW Mo-
torrad Integral ABS es óptimo es
necesario cumplir los intervalos
de inspección prescritos.
Reservas de seguridadEl BMW Motorrad Integral ABS
no debe incitar a un modo de
conducir descuidado, confiando
en los cortos recorridos de fre-
nado. Se trata de una reserva
de seguridad para situaciones de
emergencia.
Tenga cuidado con las curvas. Al
frenar en curvas, la motocicleta
está sujeta a determinadas leyes
de la física, que no pueden ser suprimidas por el BMW Motorrad
Integral ABS.
Gestión del motor con
BMW Motorrad ASC
EO
¿Cómo funciona el ASC?El BMW Motorrad ASC compara
la velocidad de la rueda delantera
y la trasera. A partir de la dife-
rencia de velocidad se determina
el deslizamiento y las consiguien-
tes reservas de estabilidad de la
rueda trasera. Si se sobrepasa
un límite de deslizamiento, el sis-
tema de control del motor adapta
el par motor.¿Cómo está diseñado el
BMW Motorrad ASC?El BMW Motorrad ASC es un
sistema de asistencia para el
conductor concebido para la uti-
lización en vías públicas. En par-
ticular en condiciones físicas de
marcha límite, el conductor apre-
6100zTécnica en detalle

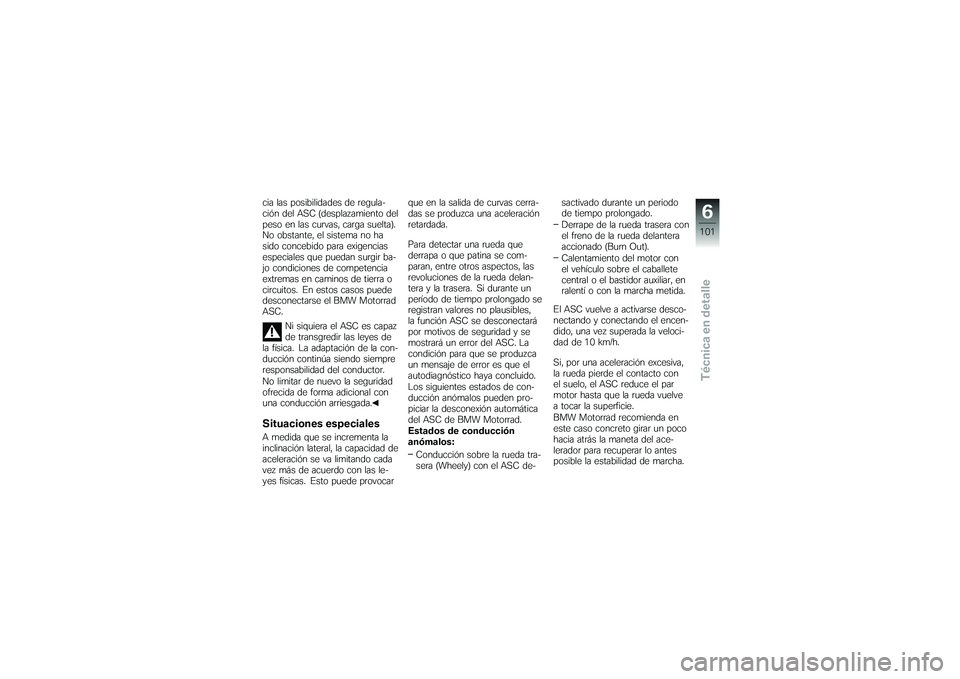

cia las posibilidades de regula-
ción del ASC (desplazamiento del
peso en las curvas, carga suelta).
No obstante, el sistema no ha
sido concebido para exigencias
especiales que puedan surgir ba-
jo condiciones de competencia
extremas en caminos de tierra o
circuitos. En estos casos puede
desconectarse el BMW Motorrad
ASC.Ni siquiera el ASC es capaz
de transgredir las leyes de
la física. La adaptación de la con-
ducción continúa siendo siempre
responsabilidad del conductor.
No limitar de nuevo la seguridad
ofrecida de forma adicional con
una conducción arriesgada.Situaciones especialesA medida que se incrementa la
inclinación lateral, la capacidad de
aceleración se va limitando cada
vez más de acuerdo con las le-
yes físicas. Esto puede provocar que en la salida de curvas cerra-
das se produzca una aceleración
retardada.
Para detectar una rueda que
derrapa o que patina se com-
paran, entre otros aspectos, las
revoluciones de la rueda delan-
tera y la trasera. Si durante un
período de tiempo prolongado se
registran valores no plausibles,
la función ASC se desconectará
por motivos de seguridad y se
mostrará un error del ASC. La
condición para que se produzca
un mensaje de error es que el
autodiagnóstico haya concluido.
Los siguientes estados de con-
ducción anómalos pueden pro-
piciar la desconexión automática
del ASC de BMW Motorrad.
Estados de conducción
anómalos:
Conducción sobre la rueda tra-
sera (Wheely) con el ASC de- sactivado durante un periodo
de tiempo prolongado.
Derrape de la rueda trasera con
el freno de la rueda delantera
accionado (Burn Out).
Calentamiento del motor con
el vehículo sobre el caballete
central o el bastidor auxiliar, en
ralentí o con la marcha metida.
El ASC vuelve a activarse desco-
nectando y conectando el encen-
dido, una vez superada la veloci-
dad de 10 km/h.
Si, por una aceleración excesiva,
la rueda pierde el contacto con
el suelo, el ASC reduce el par
motor hasta que la rueda vuelve
a tocar la superficie.
BMW Motorrad recomienda en
este caso concreto girar un poco
hacia atrás la maneta del ace-
lerador para recuperar lo antes
posible la estabilidad de marcha.
6101zTécnica en detalle

En una superficie lisa nunca de-
be girarse hacia atrás de golpe
la maneta del acelerador hasta
su tope sin haber accionado al
mismo tiempo el embrague. El
momento de frenado del motor
podría provocar el bloqueo de la
rueda trasera, con la consecuen-
te situación de marcha inestable.
Tal situación escapa al control
del ASC de BWM Motorrad.Control de presión de
neumáticos RDC
EO
FunciónEn cada neumático se encuentra
un sensor que mide la tempe-
ratura y la presión del aire del
interior de los neumáticos y envía
estos datos a la unidad de man-
do.
Los sensores están equipados
con un regulador de fuerza cen-
trífuga que autoriza la transmisión
de los valores de medición a par-tir de una velocidad aproximada
de 30 km/h. Antes de recibir por
primera vez la presión de inflado
de los neumáticos, en la pantalla
se muestra
--
para cada neu-
mático. Cuando el vehículo se
detiene, los sensores continúan
transmitiendo los valores medi-
dos durante aprox. 15 minutos.
La unidad de mando puede ad-
ministrar cuatro sensores, de for-
ma que pueden utilizarse dos
juegos de ruedas con sensores
de RDC. Si se monta una uni-
dad de mando del RDC pero las
ruedas no están equipadas con
sensores, se muestra un mensaje
de error.
Compensación de
temperaturaLa presión de inflado de los neu-
máticos se muestra en la pantalla
multifunción con la temperatura
compensada, hace referencia a
una temperatura del aire de los neumáticos de 20° C. Los apara-
tos de medición de la presión de
las estaciones de servicio mues-
tran una presión dependiente de
la temperatura por lo que, en la
mayoría de los casos, esta pre-
sión no coincide con el valor que
se muestra en la pantalla multi-
función.
Gamas de presión de aireLa unidad de mando del RDC
distingue tres gamas de presión
de aire ajustadas en el vehículo:
Presión de aire dentro de la
zona de tolerancia permitida.
Presión de aire en la zona lími-
te de tolerancia permitida.
Presión de aire fuera de la zona
de tolerancia permitida.
6102zTécnica en detalle
