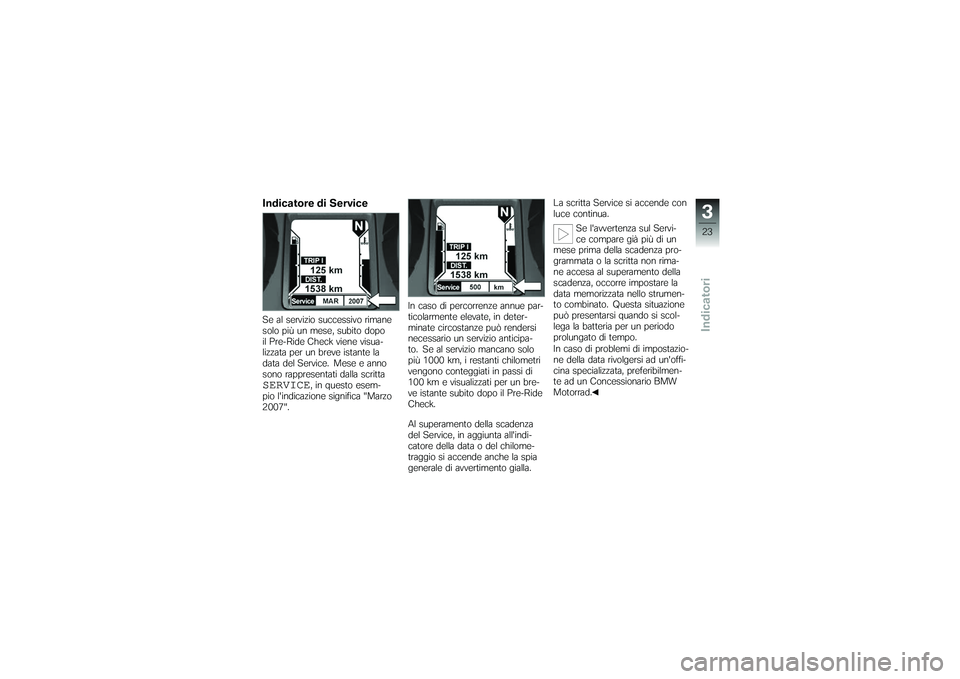

Indicatore di ServiceSe al servizio successivo rimane
solo più un mese, subito dopo
il Pre-Ride Check viene visua-
lizzata per un breve istante la
data del Service. Mese e anno
sono rappresentati dalla scrittaSERVICE
, in questo esem-
pio l'indicazione significa "Marzo
2007". In caso di percorrenze annue par-
ticolarmente elevate, in deter-
minate circostanze può rendersi
necessario un servizio anticipa-
to. Se al servizio mancano solo
più 1000 km, i restanti chilometri
vengono conteggiati in passi di
100 km e visualizzati per un bre-
ve istante subito dopo il Pre-Ride
Check.
Al superamento della scadenza
del Service, in aggiunta all'indi-
catore della data o del chilome-
traggio si accende anche la spia
generale di avvertimento gialla.La scritta Service si accende con
luce continua.
Se l'avvertenza sul Servi-
ce compare già più di un
mese prima della scadenza pro-
grammata o la scritta non rima-
ne accesa al superamento della
scadenza, occorre impostare la
data memorizzata nello strumen-
to combinato. Questa situazione
può presentarsi quando si scol-
lega la batteria per un periodo
prolungato di tempo.
In caso di problemi di impostazio-
ne della data rivolgersi ad un'offi-
cina specializzata, preferibilmen-
te ad un Concessionario BMW
Motorrad.
323zIndicatori

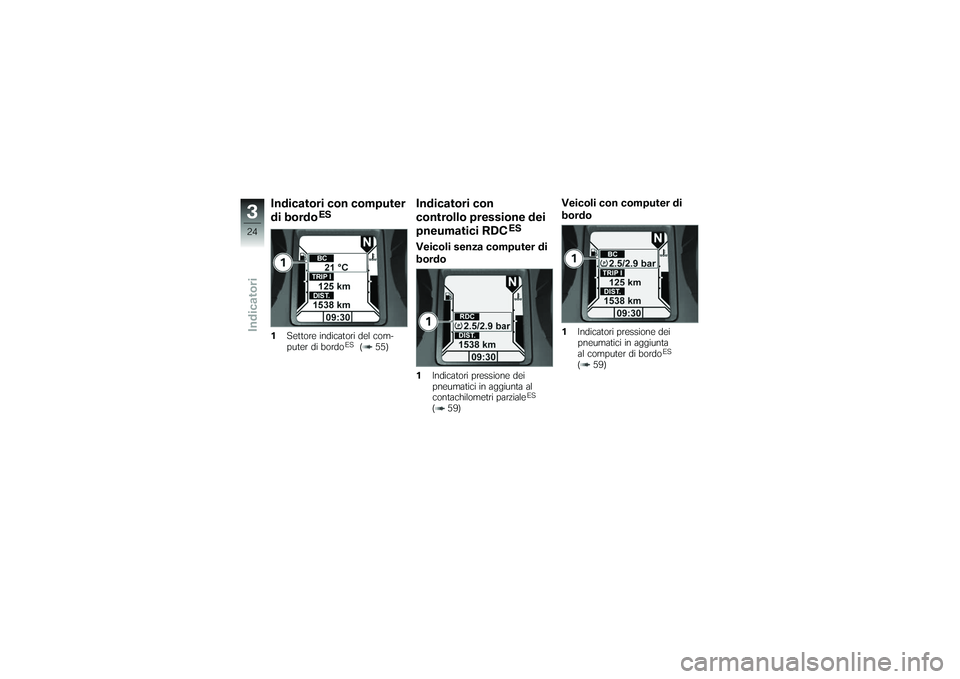

Indicatori con computer
di bordo
ES
1 Settore indicatori del com-
puter di bordo
ES
( 55)
Indicatori con
controllo pressione dei
pneumatici RDC
ES
Veicoli senza computer di
bordo1Indicatori pressione dei
pneumatici in aggiunta al
contachilometri parziale
ES
( 59)
Veicoli con computer di
bordo1Indicatori pressione dei
pneumatici in aggiunta
al computer di bordo
ES
( 59)
324zIndicatori

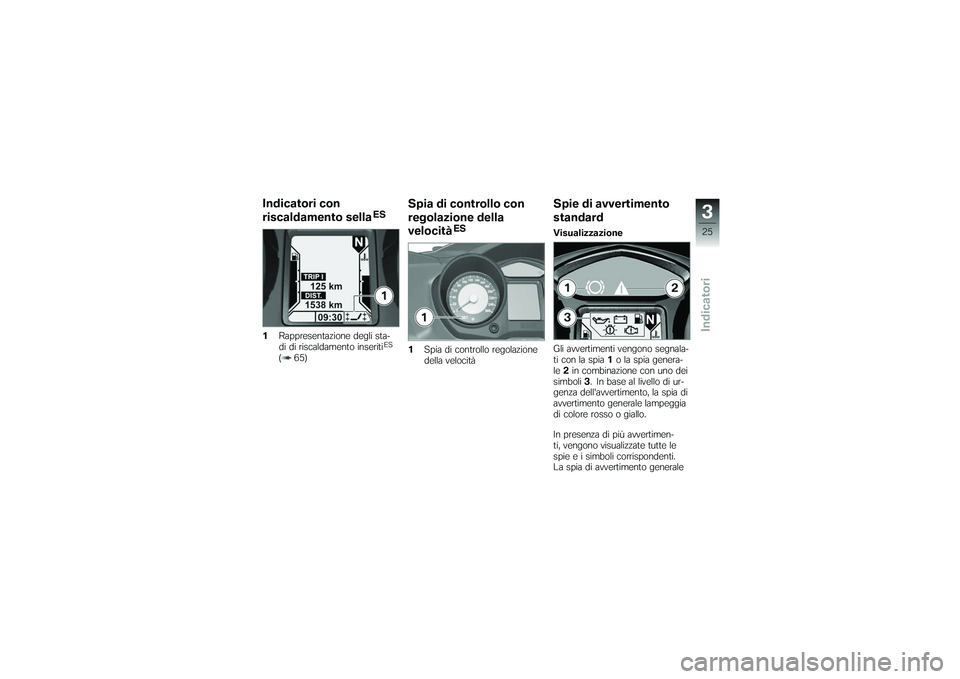

Indicatori con
riscaldamento sella
ES
1 Rappresentazione degli sta-
di di riscaldamento inseritiES
( 65)
Spia di controllo con
regolazione della
velocità
ES
1 Spia di controllo regolazione
della velocità
Spie di avvertimento
standardVisualizzazione
Gli avvertimenti vengono segnala-
ti con la spia 1o la spia genera-
le 2in combinazione con uno dei
simboli 3. In base al livello di ur-
genza dell'avvertimento, la spia di
avvertimento generale lampeggia
di colore rosso o giallo.
In presenza di più avvertimen-
ti, vengono visualizzate tutte le
spie e i simboli corrispondenti.
La spia di avvertimento generale

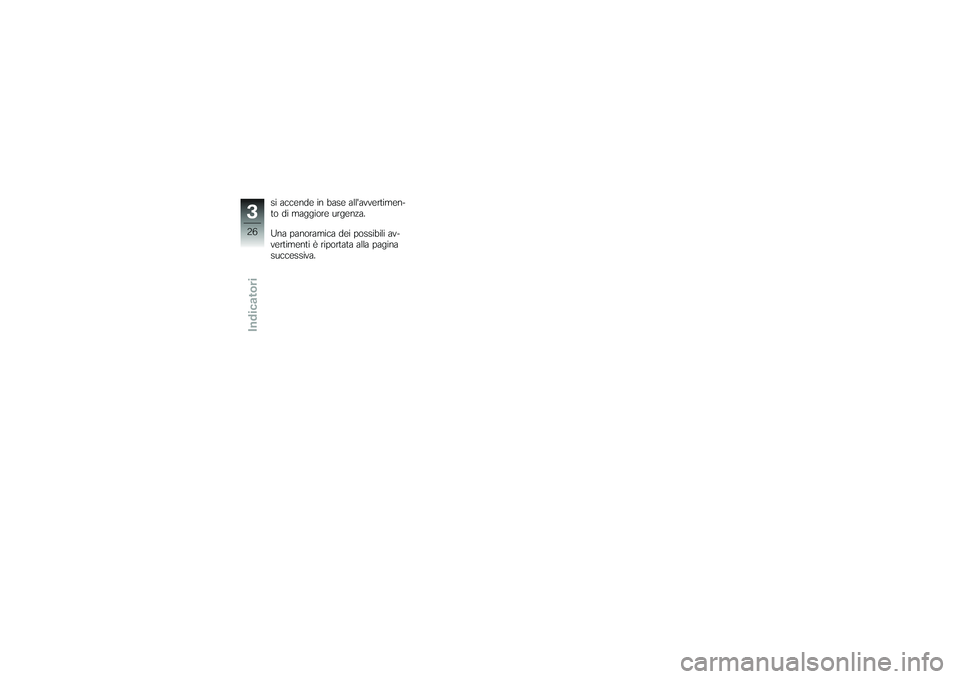

325zIndicatori

si accende in base all'avvertimen-
to di maggiore urgenza.
Una panoramica dei possibili av-
vertimenti è riportata alla pagina
successiva.
326zIndicatori

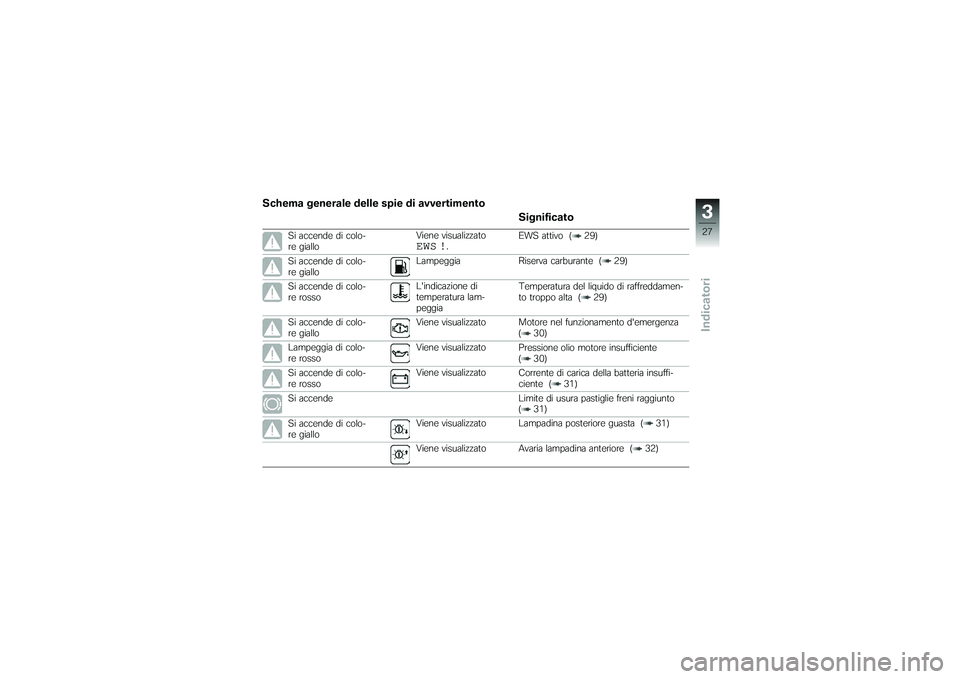

Schema generale delle spie di avvertimentoSignificato
Si accende di colo-
re gialloViene visualizzato
EWS !
.
EWS attivo ( 29)
Si accende di colo-
re giallo Lampeggia Riserva carburante ( 29)
Si accende di colo-
re rosso L'indicazione di
temperatura lam-
peggiaTemperatura del liquido di raffreddamen-
to troppo alta ( 29)
Si accende di colo-
re giallo Viene visualizzato
Motore nel funzionamento d'emergenza
( 30)
Lampeggia di colo-
re rosso Viene visualizzato
Pressione olio motore insufficiente
( 30)
Si accende di colo-
re rosso Viene visualizzato
Corrente di carica della batteria insuffi-
ciente ( 31)
Si accende Limite di usura pastiglie freni raggiunto ( 31)
Si accende di colo-
re giallo Viene visualizzato Lampadina posteriore guasta ( 31)
Viene visualizzato Avaria lampadina anteriore ( 32)
327zIndicatori

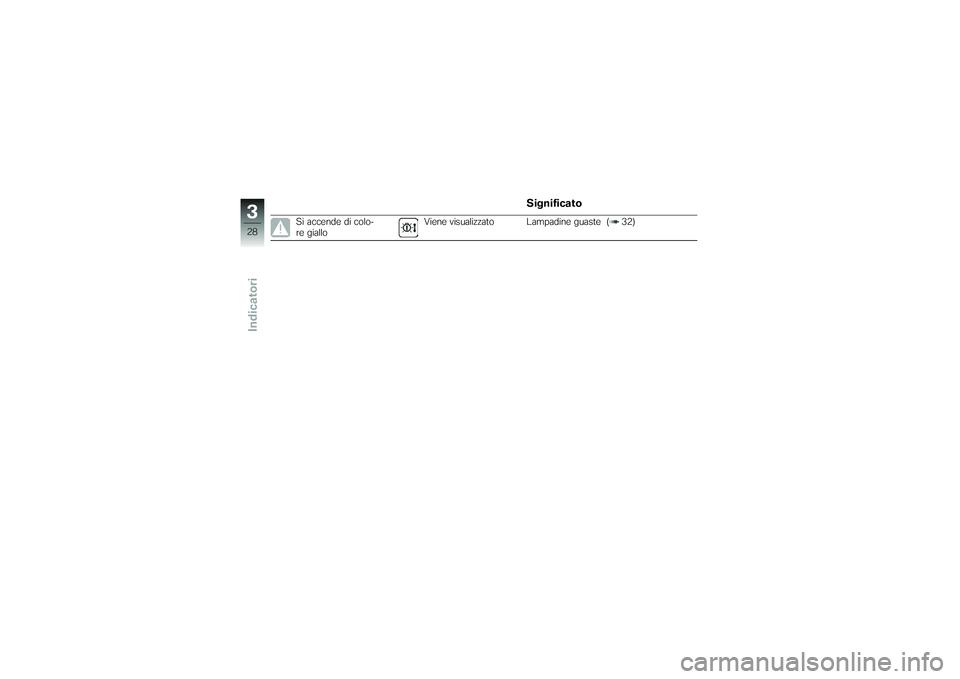

Significato
Si accende di colo-
re gialloViene visualizzato Lampadine guaste ( 32)
328zIndicatori

EWS attivoLa spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato
EWS !
.
La chiave utilizzata non è abilitata
all'avviamento o la comunicazione
tra la chiave e l'elettronica del
motore è disturbata.
Togliere le altre chiavi del vei-
colo attaccate alla chiave d'ac-
censione.
Utilizzare la chiave sostitutiva.
Far sostituire la chiave difettosa
preferibilmente da un Conces-
sionario BMW Motorrad.
Riserva carburante La spia di avvertimento ge-
nerale si accende di colore
giallo.
Il simbolo di riserva carbu-
rante lampeggia La carenza di carburante
può provocare una mancata
combustione e un arresto im-
provviso del motore. Le mancate
combustioni possono danneg-
giare il catalizzatore, un arresto
improvviso del motore può esse-
re causa di incidenti.
Non lasciare svuotare il serbatoio
carburante.
Nel serbatoio carburante è anco-
ra presente, come massimo, la
riserva.
Riserva di carburante
4l
Effettuare il rifornimento
( 92)
Temperatura del liquido di
raffreddamento troppo alta La spia di avvertimento ge-
nerale si accende di colore
rosso. L'indicatore di temperatura
lampeggia.
Proseguendo con il motore
surriscaldato, questo si può
danneggiare.
Prestare tassativamente attenzio-
ne alle misure sotto riportate.
La temperatura del liquido di raf-
freddamento è troppo alta.
Se possibile procedere a ca-
rico parziale per raffreddare il
motore.
In coda spegnere il motore, ma
lasciare l'accensione inserita,
in modo che il ventilatore del
radiatore rimanga in funzione.
Se la temperatura del liquido di
raffreddamento aumenta spes-
so in modo eccessivo, far eli-
minare il difetto il più presto
possibile da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
329zIndicatori

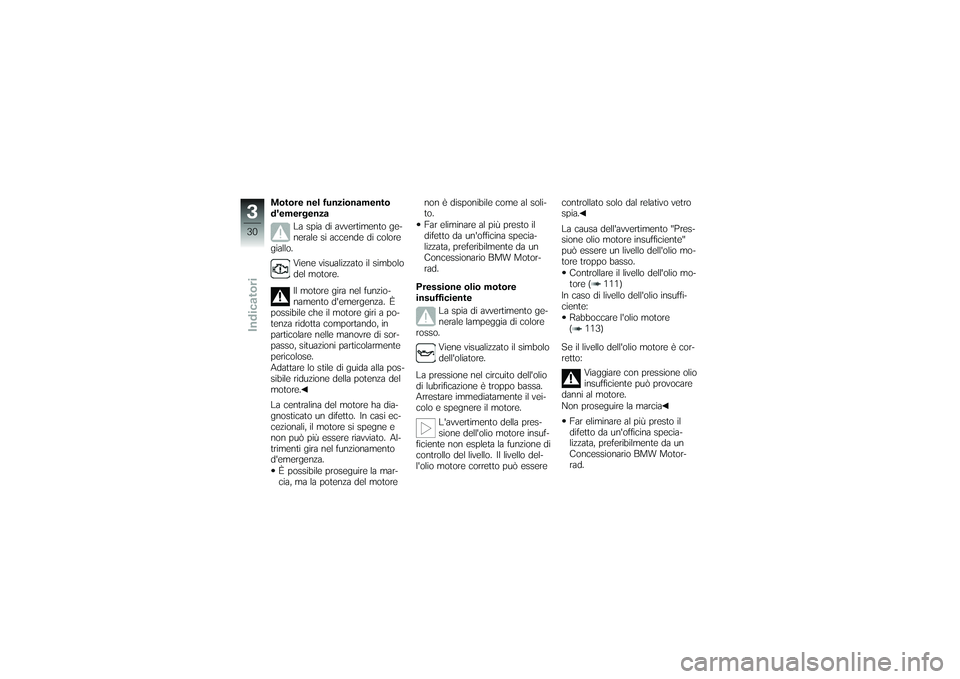

Motore nel funzionamento
d'emergenzaLa spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato il simbolo
del motore.
Il motore gira nel funzio-
namento d'emergenza. È
possibile che il motore giri a po-
tenza ridotta comportando, in
particolare nelle manovre di sor-
passo, situazioni particolarmente
pericolose.
Adattare lo stile di guida alla pos-
sibile riduzione della potenza del
motore.
La centralina del motore ha dia-
gnosticato un difetto. In casi ec-
cezionali, il motore si spegne e
non può più essere riavviato. Al-
trimenti gira nel funzionamento
d'emergenza.
È possibile proseguire la mar-
cia, ma la potenza del motore non è disponibile come al soli-
to.
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
Pressione olio motore
insufficiente La spia di avvertimento ge-
nerale lampeggia di colore
rosso.
Viene visualizzato il simbolo
dell'oliatore.
La pressione nel circuito dell'olio
di lubrificazione è troppo bassa.
Arrestare immediatamente il vei-
colo e spegnere il motore. L'avvertimento della pres-
sione dell'olio motore insuf-
ficiente non espleta la funzione di
controllo del livello. Il livello del-
l'olio motore corretto può essere controllato solo dal relativo vetro
spia.
La causa dell'avvertimento "Pres-
sione olio motore insufficiente"
può essere un livello dell'olio mo-
tore troppo basso.
Controllare il livello dell'olio mo-
tore ( 111)
In caso di livello dell'olio insuffi-
ciente: Rabboccare l'olio motore
( 113)
Se il livello dell'olio motore è cor-
retto: Viaggiare con pressione olio
insufficiente può provocare
danni al motore.
Non proseguire la marcia
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
