2007 BMW MOTORRAD K 1200 GT Instruktionsbok (in Swedish)

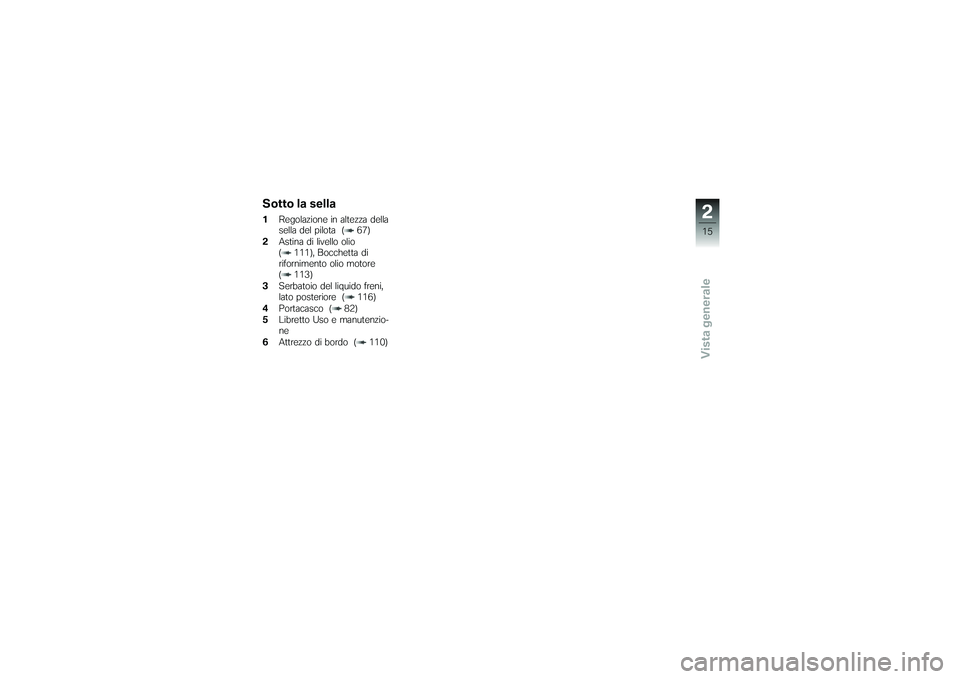

Sotto la sella1Regolazione in altezza della
sella del pilota ( 67)
2 Astina di livello olio
( 111), Bocchetta di
rifornimento olio motore
( 113)
3 Serbatoio del liquido freni,
lato posteriore ( 116)
4 Portacasco ( 82)
5 Libretto Uso e manutenzio-
ne
6 Attrezzo di bordo ( 110)
215zVista generale

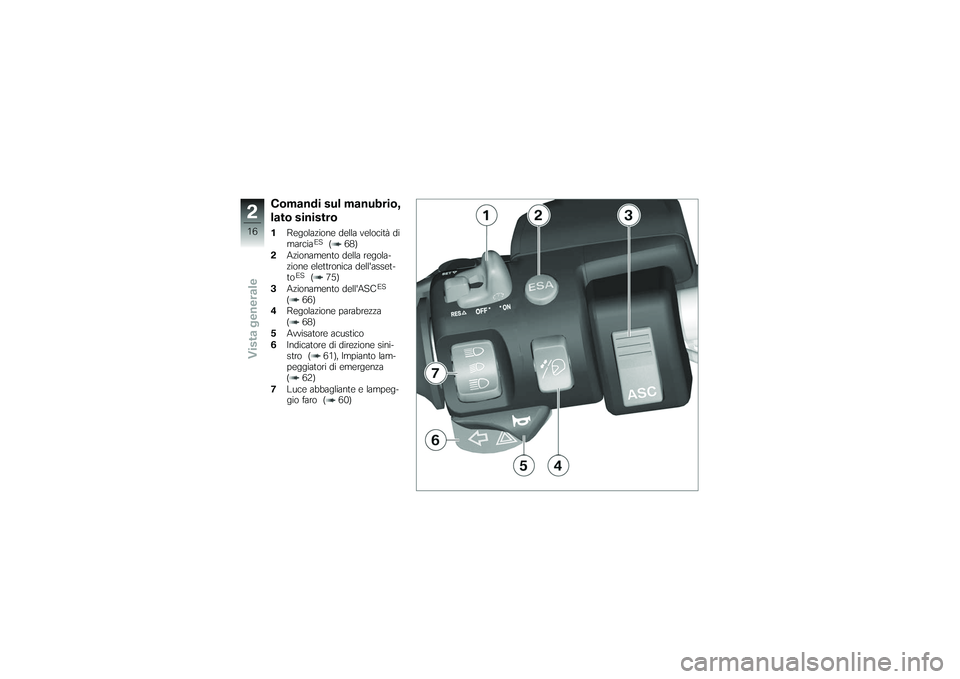

Comandi sul manubrio,
lato sinistro1Regolazione della velocità di
marcia
ES
( 68)
2 Azionamento della regola-
zione elettronica dell'asset-
to
ES
( 75)
3 Azionamento dell'ASC
ES
( 66)
4 Regolazione parabrezza
( 68)
5 Avvisatore acustico
6 Indicatore di direzione sini-
stro ( 61), Impianto lam-
peggiatori di emergenza
( 62)
7 Luce abbagliante e lampeg-
gio faro ( 60)
216zVista generale

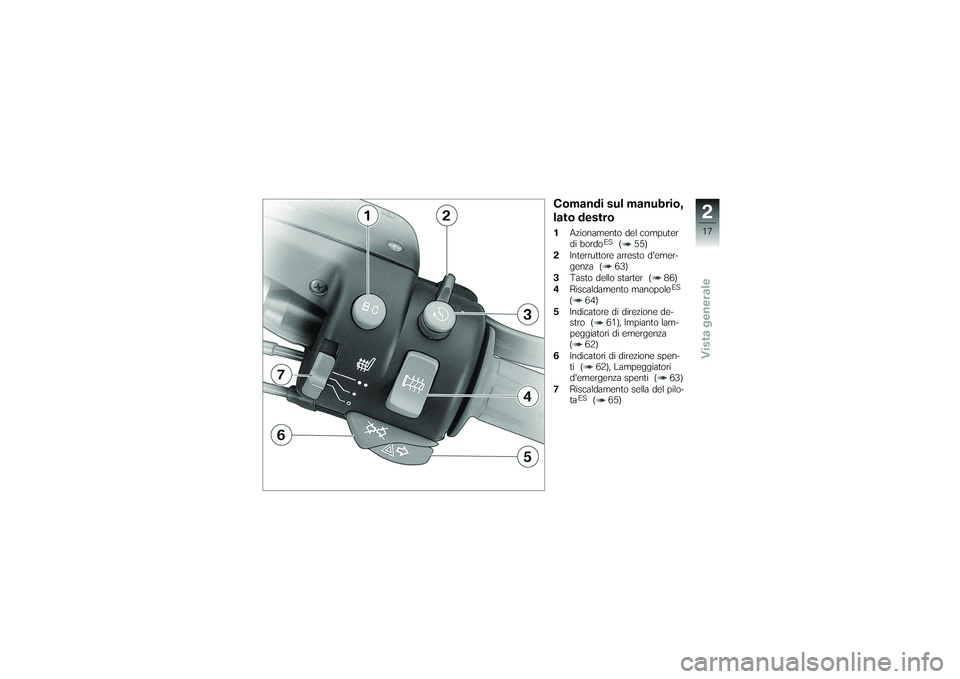

Comandi sul manubrio,
lato destro1Azionamento del computer
di bordo
ES
( 55)
2 Interruttore arresto d'emer-
genza ( 63)
3 Tasto dello starter ( 86)
4 Riscaldamento manopole
ES
( 64)
5 Indicatore di direzione de-
stro ( 61), Impianto lam-
peggiatori di emergenza
( 62)
6 Indicatori di direzione spen-
ti ( 62), Lampeggiatori
d'emergenza spenti ( 63)
7 Riscaldamento sella del pilo-
taES
( 65)
217zVista generale

Strumento combinato1Tachimetro
2 Spie di controllo ( 22)
3 Display multifunzione
( 22)
4 Contagiri
5 Spie di controllo DWA (ES)
6 Regolare l'ora ( 53)
Regolare l'intensità luminosa
( 55)
7 Selezionare il contachilome-
tri ( 53)
Azzerare il contachilometri
parziale ( 54)
8 Sensore per illuminazione
strumentazione
L'illuminazione dello stru-
mento combinato è dotata
di un commutatore automatico
giorno-notte.
218zVista generale

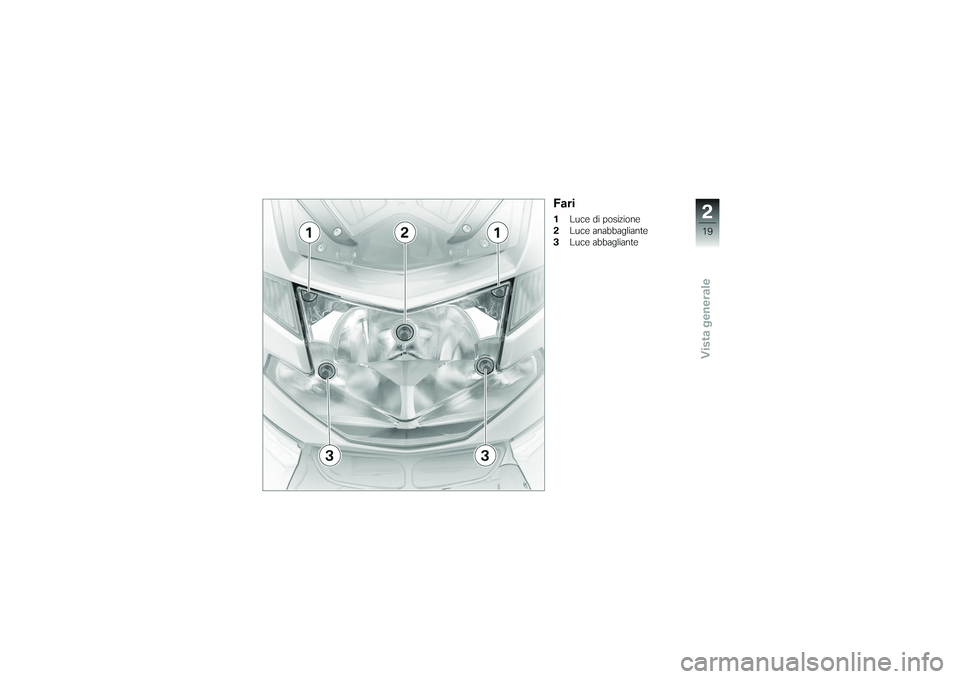

Fari1Luce di posizione
2 Luce anabbagliante
3 Luce abbagliante
219zVista generale

220zVista generale

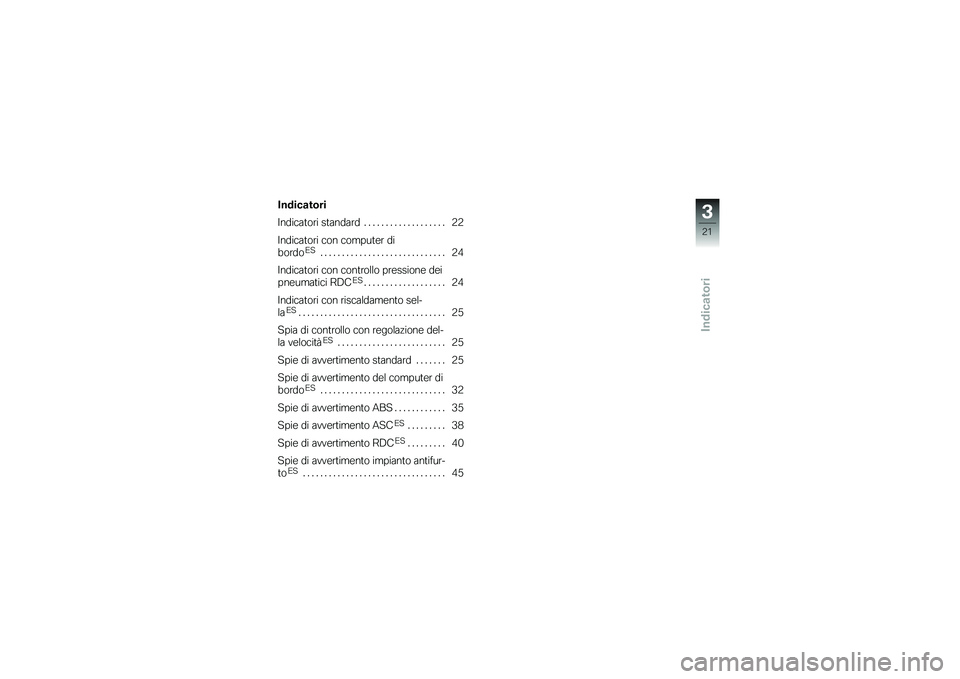

Indicatori
Indicatori
Indicatori standard . .................. 22
Indicatori con computer di
bordo
ES
............................. 24
Indicatori con controllo pressione dei
pneumatici RDC
ES
................... 24
Indicatori con riscaldamento sel-
la
ES
.................................. 25
Spia di controllo con regolazione del-
la velocità
ES
......................... 25
Spie di avvertimento standard ....... 25
Spie di avvertimento del computer di
bordo
ES
............................. 32
Spie di avvertimento ABS ............ 35
Spie di avvertimento ASC
ES
......... 38
Spie di avvertimento RDC
ES
......... 40
Spie di avvertimento impianto antifur-
to
ES
................................. 45
321zIndicatori

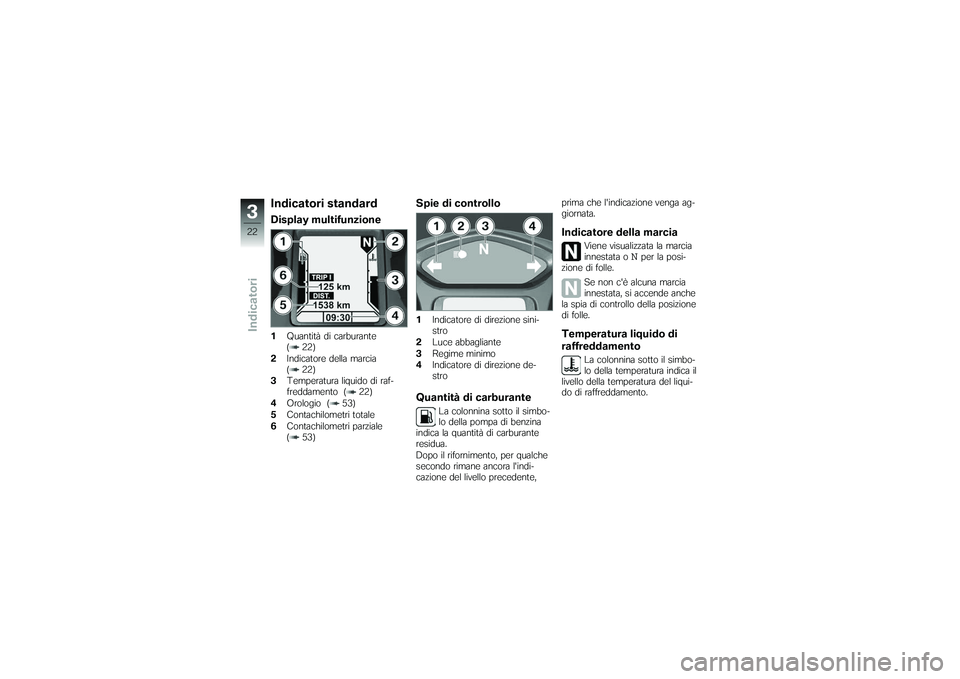

Indicatori standardDisplay multifunzione1Quantità di carburante
( 22)
2 Indicatore della marcia
( 22)
3 Temperatura liquido di raf-
freddamento ( 22)
4 Orologio ( 53)
5 Contachilometri totale
6 Contachilometri parziale
( 53)
Spie di controllo1Indicatore di direzione sini-
stro
2 Luce abbagliante
3 Regime minimo
4 Indicatore di direzione de-
stroQuantità di carburante
La colonnina sotto il simbo-
lo della pompa di benzina
indica la quantità di carburante
residua.
Dopo il rifornimento, per qualche
secondo rimane ancora l'indi-
cazione del livello precedente, prima che l'indicazione venga ag-
giornata.
Indicatore della marcia
Viene visualizzata la marcia
innestata o
Nper la posi-
zione di folle.
Se non c'è alcuna marcia
innestata, si accende anche
la spia di controllo della posizione
di folle.
Temperatura liquido di
raffreddamento
La colonnina sotto il simbo-
lo della temperatura indica il
livello della temperatura del liqui-
do di raffreddamento.
322zIndicatori
