2007 BMW MOTORRAD K 1200 GT Handleiding (in Dutch)

BoutverbindingenVoorwielWaarde GeldigRemklauw, voor, aan naafstuk
M8 x 32 -10.9 30 Nm
Klembout aan steekas in naaf-
stuk
M8 x 3019 Nm
Steekas in draadbus
M24 x 1,5 50 NmAchterwielWaarde GeldigUitlaatdemper aan voetsteun
passagier
M8 x 3022 Nm
Uitlaatdemper aan spruitstuk
M8 x 60 - 10.9 35 Nm
Achterwiel aan wielflens
M10 x 1,25 x 40 kruislings vastdraaien
60 Nm
10143zTechnische gegevens

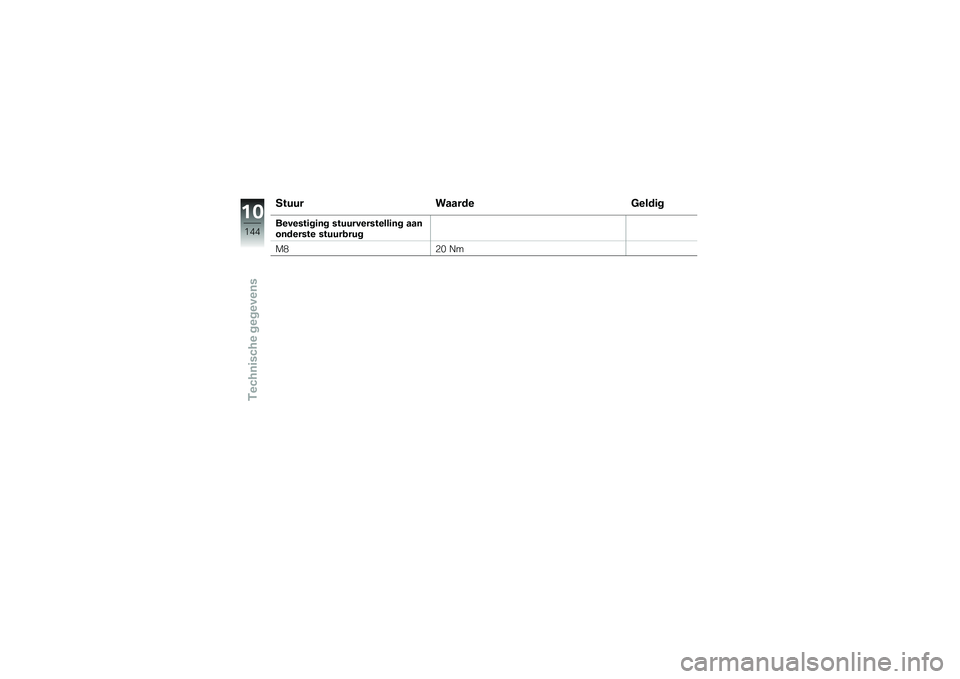

StuurWaarde GeldigBevestiging stuurverstelling aan
onderste stuurbrug
M820 Nm
10144zTechnische gegevens

MotorMotorconstructieDwars in rijrichting geplaatste, 55° voorwaarts ge-
kantelde viercilinder, viertakt lijnmotor met vier
kleppen per cilinder en twee bovenliggende nok-
kenassen met sleeptuimelaars; vloeistofkoeling,
elektronische benzine-inspuiting, geïntegreerde
cassetteversnellingsbak met zes versnellingen,
dry-sumpsmering.
Cilinderinhoud 1157 cm
3
Cilinderboring79 mm
Slag 59 mm
Compressieverhouding 13:1
Nominaal vermogen 112 kW, Bij toerental: 9500 min
-1
Met SU Vermogensreductie 79kW:79 kW, Bij toerental: 8500 min
-1
Koppel 130 Nm, Bij toerental: 7750 min
-1
Met SU Vermogensreductie 79kW:111 Nm, Bij toerental: 5000 min
-1
Max. toerental max 10000 min
-1
Stationair toerental1050
±50
min
-1
10145zTechnische gegevens

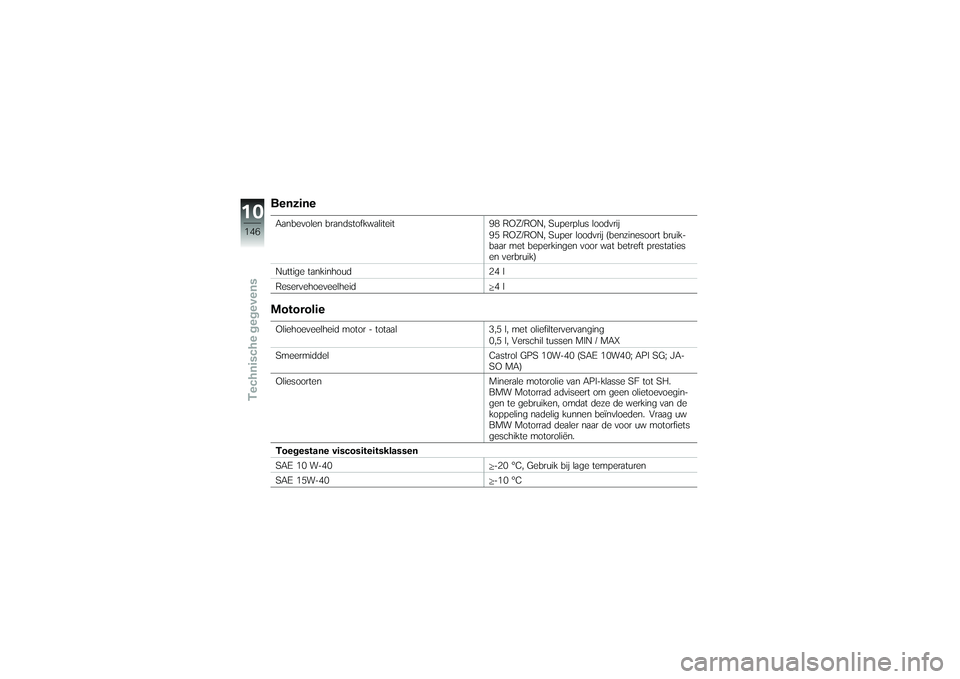

BenzineAanbevolen brandstofkwaliteit98 ROZ/RON, Superplus loodvrij
95 ROZ/RON, Super loodvrij (benzinesoort bruik-
baar met beperkingen voor wat betreft prestaties
en verbruik)
Nuttige tankinhoud 24 l
Reservehoeveelheid 4 lMotorolieOliehoeveelheid motor - totaal3,5 l, met oliefiltervervanging
0,5 l, Verschil tussen MIN / MAX
Smeermiddel Castrol GPS 10W-40 (SAE 10W40; API SG; JA-
SO MA)
Oliesoorten Minerale motorolie van API-klasse SF tot SH.
BMW Motorrad adviseert om geen olietoevoegin-
gen te gebruiken, omdat deze de werking van de
koppeling nadelig kunnen beïnvloeden. Vraag uw
BMW Motorrad dealer naar de voor uw motorfiets
geschikte motoroliën.
Toegestane viscositeitsklassen
SAE 10 W-40 -20 °C, Gebruik bij lage temperaturen
SAE 15W-40 -10 °C
10146zTechnische gegevens

KoppelingKoppelingstypeMeervoudige oliebadkoppelingVersnellingsbakConstructie versnellingsbak Klauwgeschakelde cassetteversnellingsbak met
zes versnellingen in motorblok geïntegreerd
Overbrengingsverhoudingen 1,559 (92:59 tanden), Primaire overbrengingsver-
houding
2,294 (39:17 tanden), 1e versnelling
1,789 (34:19 tanden), 2e versnelling
1,458 (35:24 tanden), 3e versnelling
1,240 (31:25 tanden), 4e versnelling
1,094 (35:32 tanden), 5e versnelling
0,971 (33:34 tanden), 6e versnelling
1,045 (23:22 tanden), Eindoverbrenging
10147zTechnische gegevens

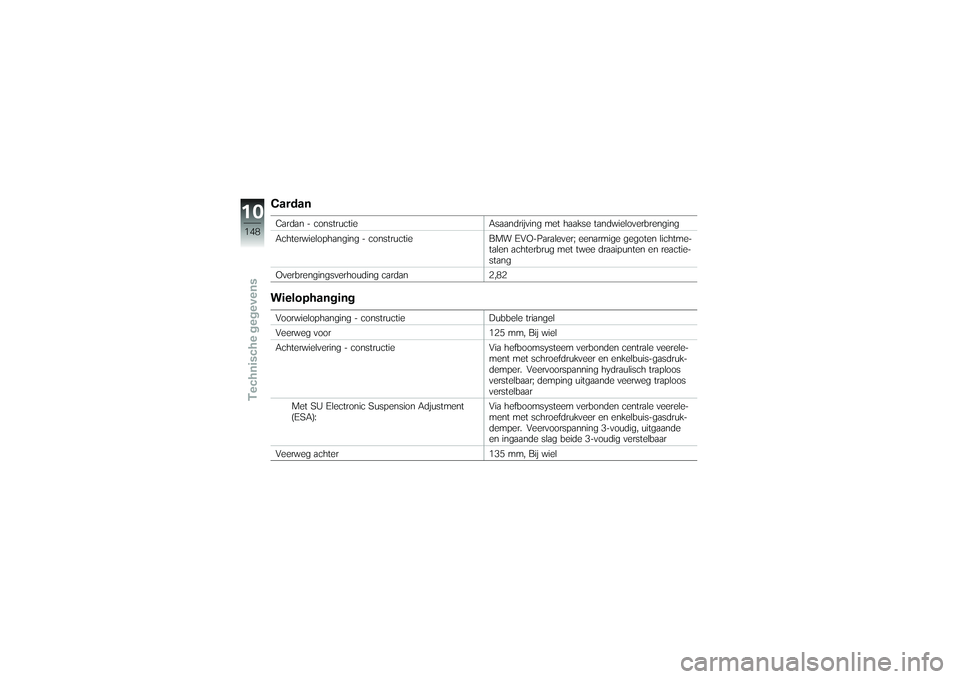

CardanCardan - constructieAsaandrijving met haakse tandwieloverbrenging
Achterwielophanging - constructie BMW EVO-Paralever; eenarmige gegoten lichtme-
talen achterbrug met twee draaipunten en reactie-
stang
Overbrengingsverhouding cardan 2,82WielophangingVoorwielophanging - constructieDubbele triangel
Veerweg voor 125 mm, Bij wiel
Achterwielvering - constructie Via hefboomsysteem verbonden centrale veerele-
ment met schroefdrukveer en enkelbuis-gasdruk-
demper. Veervoorspanning hydraulisch traploos
verstelbaar; demping uitgaande veerweg traploos
verstelbaar
Met SU Electronic Suspension Adjustment
(ESA): Via hefboomsysteem verbonden centrale veerele-
ment met schroefdrukveer en enkelbuis-gasdruk-
demper. Veervoorspanning 3-voudig, uitgaande
en ingaande slag beide 3-voudig verstelbaar
Veerweg achter 135 mm, Bij wiel
10148zTechnische gegevens

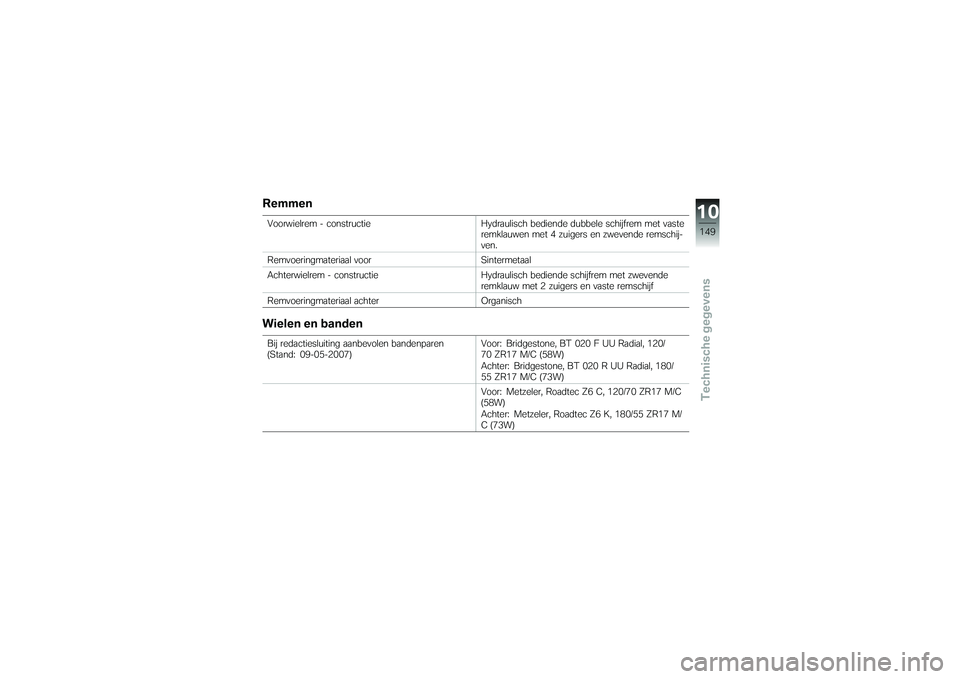

RemmenVoorwielrem - constructieHydraulisch bediende dubbele schijfrem met vaste
remklauwen met 4 zuigers en zwevende remschij-
ven.
Remvoeringmateriaal voor Sintermetaal
Achterwielrem - constructie Hydraulisch bediende schijfrem met zwevende
remklauw met 2 zuigers en vaste remschijf
Remvoeringmateriaal achter OrganischWielen en bandenBij redactiesluiting aanbevolen bandenparen
(Stand: 09-05-2007)Voor: Bridgestone, BT 020 F UU Radial, 120/
70 ZR17 M/C (58W)
Achter: Bridgestone, BT 020 R UU Radial, 180/
55 ZR17 M/C (73W)
Voor: Metzeler, Roadtec Z6 C, 120/70 ZR17 M/C
(58W)
Achter: Metzeler, Roadtec Z6 K, 180/55 ZR17 M/
C (73W)
10149zTechnische gegevens

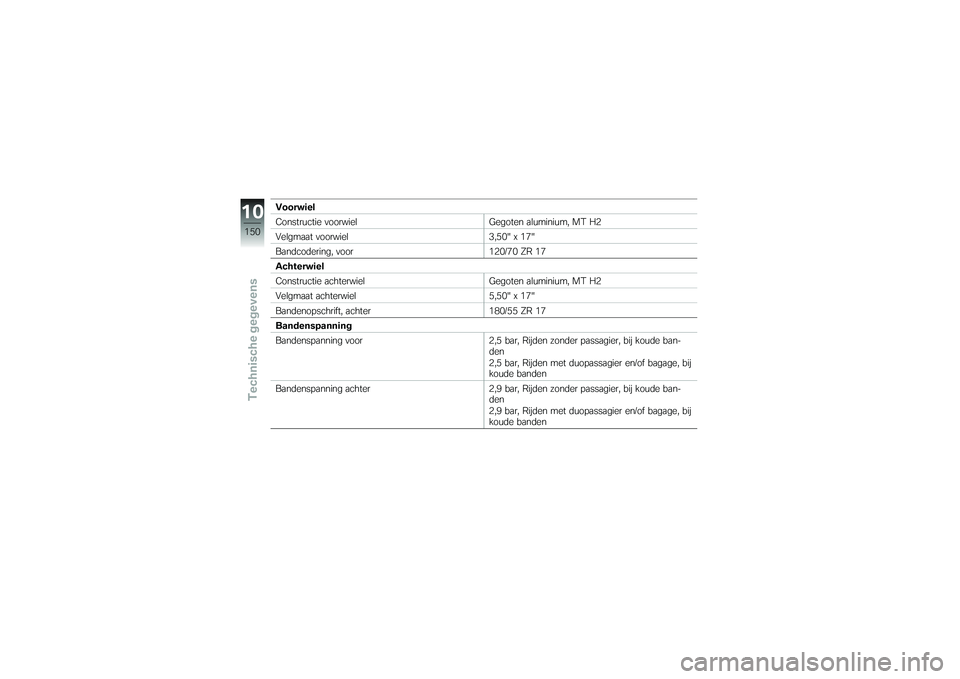

Voorwiel
Constructie voorwielGegoten aluminium, MT H2
Velgmaat voorwiel 3,50" x 17"
Bandcodering, voor 120/70 ZR 17
Achterwiel
Constructie achterwiel Gegoten aluminium, MT H2
Velgmaat achterwiel 5,50" x 17"
Bandenopschrift, achter 180/55 ZR 17
Bandenspanning
Bandenspanning voor 2,5 bar, Rijden zonder passagier, bij koude ban-
den
2,5 bar, Rijden met duopassagier en/of bagage, bij
koude banden
Bandenspanning achter 2,9 bar, Rijden zonder passagier, bij koude ban-
den
2,9 bar, Rijden met duopassagier en/of bagage, bij
koude banden
10150zTechnische gegevens
