2007 BMW MOTORRAD K 1200 GT Handleiding (in Dutch)

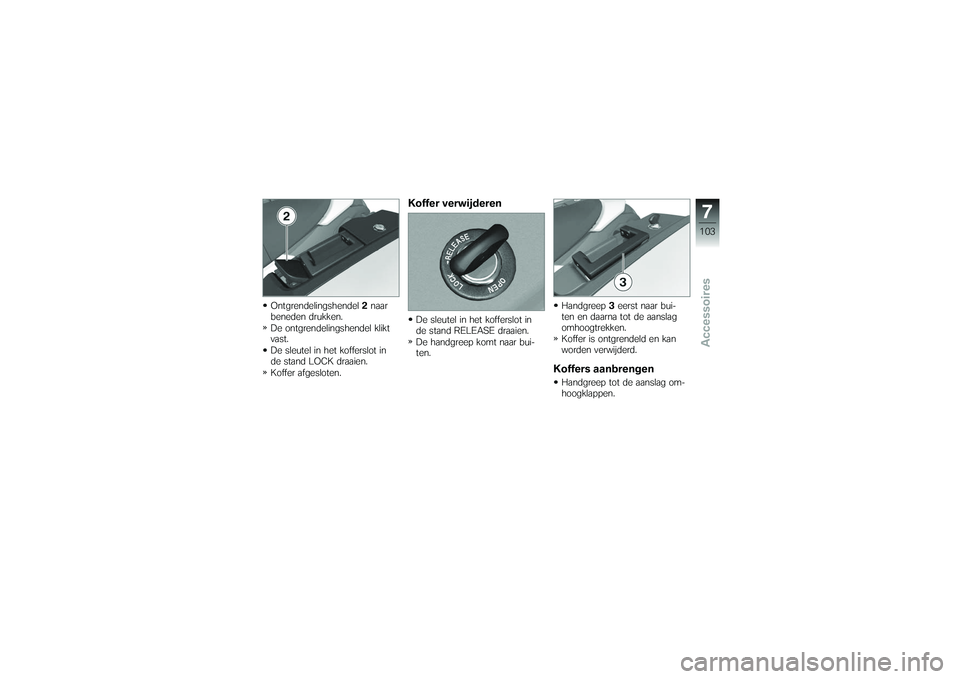

Ontgrendelingshendel2naar
beneden drukken.
De ontgrendelingshendel klikt
vast.
De sleutel in het kofferslot in
de stand LOCK draaien.
Koffer afgesloten.
Koffer verwijderenDe sleutel in het kofferslot in
de stand RELEASE draaien.
De handgreep komt naar bui-
ten. Handgreep
3eerst naar bui-
ten en daarna tot de aanslag
omhoogtrekken.
Koffer is ontgrendeld en kan
worden verwijderd.
Koffers aanbrengenHandgreep tot de aanslag om-
hoogklappen.
7103zAccessoires

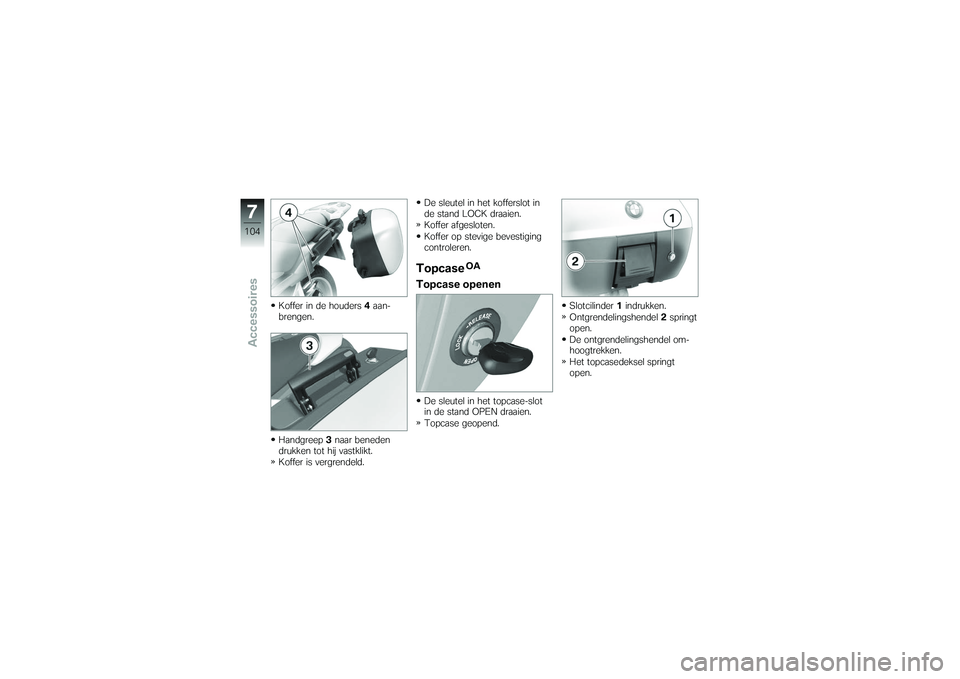

Koffer in de houders4aan-
brengen.
Handgreep 3naar beneden
drukken tot hij vastklikt.
Koffer is vergrendeld. De sleutel in het kofferslot in
de stand LOCK draaien.
Koffer afgesloten.
Koffer op stevige bevestiging
controleren.
Topcase
OA
Topcase openenDe sleutel in het topcase-slot
in de stand OPEN draaien.
Topcase geopend.
Slotcilinder
1indrukken.
Ontgrendelingshendel 2springt
open.
De ontgrendelingshendel om-
hoogtrekken.
Het topcasedeksel springt
open.
7104zAccessoires

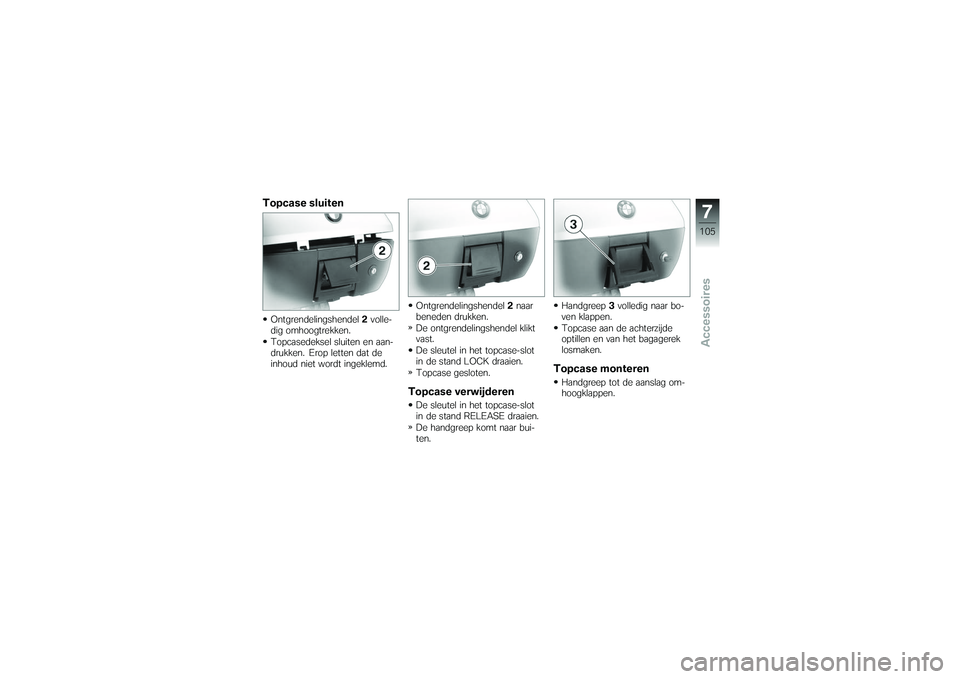

Topcase sluitenOntgrendelingshendel2volle-
dig omhoogtrekken.
Topcasedeksel sluiten en aan-
drukken. Erop letten dat de
inhoud niet wordt ingeklemd. Ontgrendelingshendel
2naar
beneden drukken.
De ontgrendelingshendel klikt
vast.
De sleutel in het topcase-slot
in de stand LOCK draaien.
Topcase gesloten.
Topcase verwijderenDe sleutel in het topcase-slot
in de stand RELEASE draaien.
De handgreep komt naar bui-
ten. Handgreep
3volledig naar bo-
ven klappen.
Topcase aan de achterzijde
optillen en van het bagagerek
losmaken.
Topcase monterenHandgreep tot de aanslag om-
hoogklappen.
7105zAccessoires

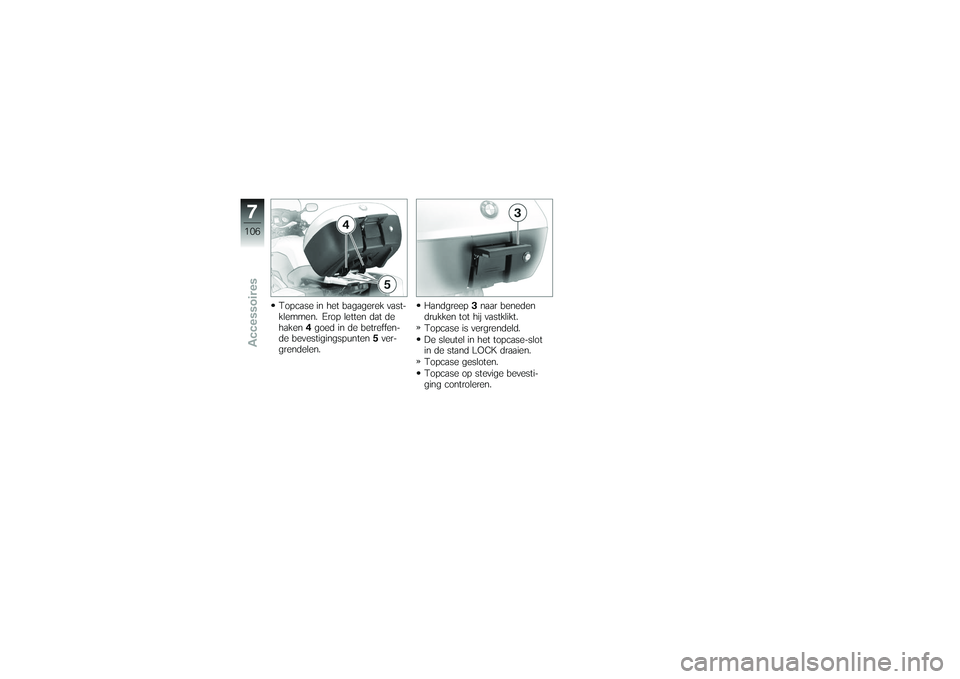

Topcase in het bagagerek vast-
klemmen. Erop letten dat de
haken4goed in de betreffen-
de bevestigingspunten 5ver-
grendelen. Handgreep
3naar beneden
drukken tot hij vastklikt.
Topcase is vergrendeld.
De sleutel in het topcase-slot
in de stand LOCK draaien.
Topcase gesloten.
Topcase op stevige bevesti-
ging controleren.
7106zAccessoires

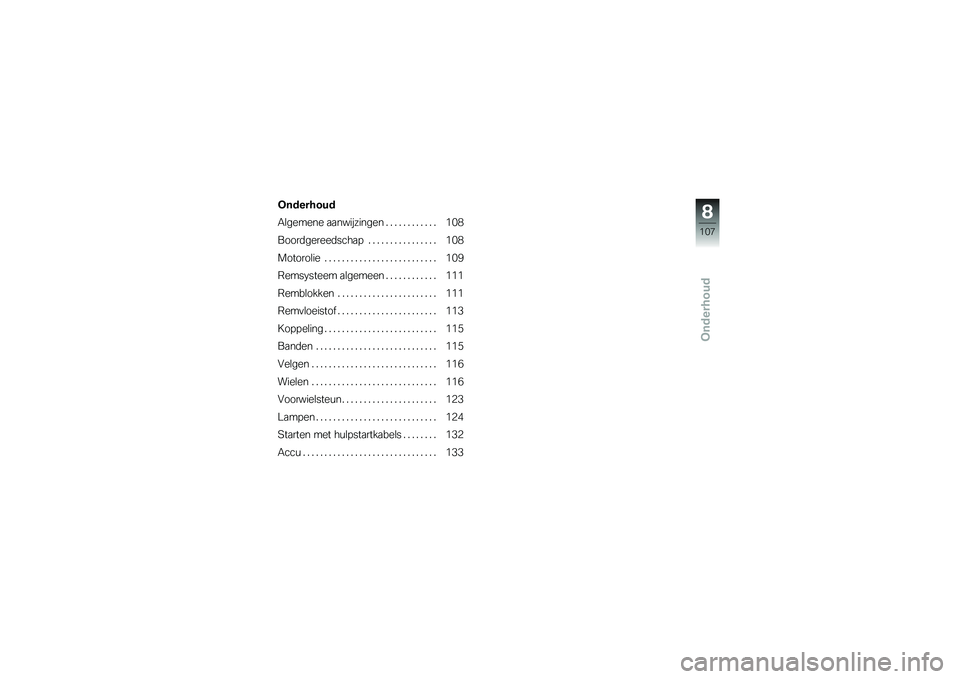

Onderhoud
Onderhoud
Algemene aanwijzingen . ........... 108
Boordgereedschap . ............... 108
Motorolie .......................... 109
Remsysteem algemeen . . .......... 111
Remblokken . . ..................... 111
Remvloeistof . . ..................... 113
Koppeling .......................... 115
Banden . . .......................... 115
Velgen . . . .......................... 116
Wielen . . . .......................... 116
Voorwielsteun . ..................... 123
Lampen . . .......................... 124
Starten met hulpstartkabels . . . ..... 132
Accu ............................... 133
8107zOnderhoud

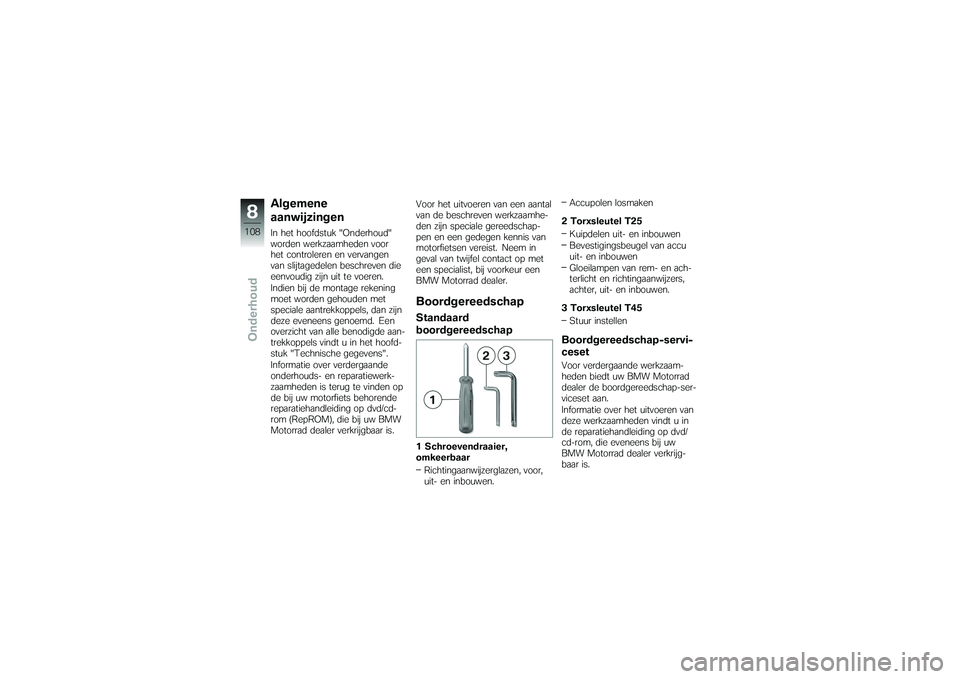

Algemene
aanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het controleren en vervangen
van slijtagedelen beschreven die
eenvoudig zijn uit te voeren.
Indien bij de montage rekening
moet worden gehouden met
speciale aantrekkoppels, dan zijn
deze eveneens genoemd. Een
overzicht van alle benodigde aan-
trekkoppels vindt u in het hoofd-
stuk "Technische gegevens".
Informatie over verdergaande
onderhouds- en reparatiewerk-
zaamheden is terug te vinden op
de bij uw motorfiets behorende
reparatiehandleiding op dvd/cd-
rom (RepROM), die bij uw BMW
Motorrad dealer verkrijgbaar is.Voor het uitvoeren van een aantal
van de beschreven werkzaamhe-
den zijn speciale gereedschap-
pen en een gedegen kennis van
motorfietsen vereist. Neem in
geval van twijfel contact op met
een specialist, bij voorkeur een
BMW Motorrad dealer.
BoordgereedschapStandaard
boordgereedschap1 Schroevendraaier,
omkeerbaar
Richtingaanwijzerglazen, voor,
uit- en inbouwen. Accupolen losmaken
2 Torxsleutel T25 Kuipdelen uit- en inbouwen
Bevestigingsbeugel van accu
uit- en inbouwen
Gloeilampen van rem- en ach-
terlicht en richtingaanwijzers,
achter, uit- en inbouwen.
3 Torxsleutel T45 Stuur instellen
Boordgereedschap-servi-
cesetVoor verdergaande werkzaam-
heden biedt uw BMW Motorrad
dealer de boordgereedschap-ser-
viceset aan.
Informatie over het uitvoeren van
deze werkzaamheden vindt u in
de reparatiehandleiding op dvd/
cd-rom, die eveneens bij uw
BMW Motorrad dealer verkrijg-
baar is.
8108zOnderhoud

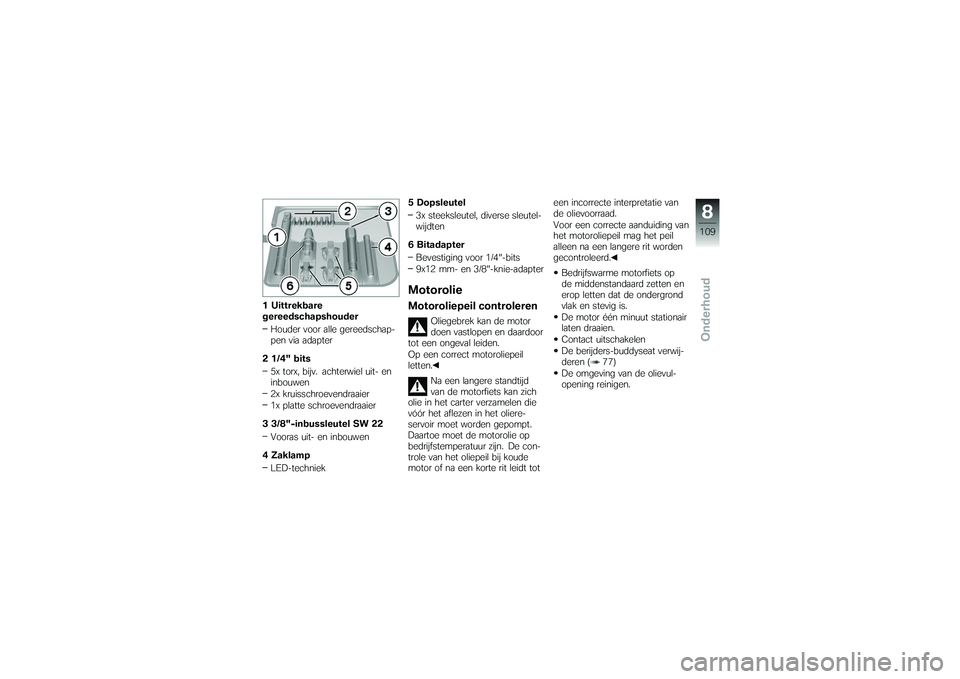

1 Uittrekbare
gereedschapshouderHouder voor alle gereedschap-
pen via adapter
2 1/4" bits 5x torx, bijv. achterwiel uit- en
inbouwen
2x kruisschroevendraaier
1x platte schroevendraaier
3 3/8"-inbussleutel SW 22 Vooras uit- en inbouwen
4 Zaklamp LED-techniek 5 Dopsleutel
3x steeksleutel, diverse sleutel-
wijdten
6 Bitadapter Bevestiging voor 1/4"-bits
9x12 mm- en 3/8"-knie-adapter
MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daardoor
tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Na een langere standtijd
van de motorfiets kan zich
olie in het carter verzamelen die
vóór het aflezen in het oliere-
servoir moet worden gepompt.
Daartoe moet de motorolie op
bedrijfstemperatuur zijn. De con-
trole van het oliepeil bij koude
motor of na een korte rit leidt tot een incorrecte interpretatie van
de olievoorraad.
Voor een correcte aanduiding van
het motoroliepeil mag het peil
alleen na een langere rit worden
gecontroleerd.
Bedrijfswarme motorfiets op
de middenstandaard zetten en
erop letten dat de ondergrond
vlak en stevig is.
De motor één minuut stationair
laten draaien.
Contact uitschakelen
De berijders-buddyseat verwij-
deren ( 77)
De omgeving van de olievul-
opening reinigen.
8109zOnderhoud

Olievuldop1linksom draaiend
verwijderen.
Oliepeilstaaf 2met een droge
doek schoonmaken Oliepeilstaaf op de olievulope-
ning aanbrengen, maar niet
vastzetten. Erop letten dat
de peilstaaf in de geleiding
3
wordt aangebracht.
Oliepeilstaaf verwijderen en
oliepeil aflezen. Voorgeschreven peil mo-
torolie
Tussen MIN- en MAX-mar-
kering (De oliepeilstaaf in de
olievulopening aanbrengen,
maar niet vastzetten.)
Bij een oliepeil onder de MIN-
markering: Motorolie bijvullen.
Bij een oliepeil boven de MAX-
markering: Het oliepeil door een officiële
werkplaats laten corrigeren,
8110zOnderhoud
