2007 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

295
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

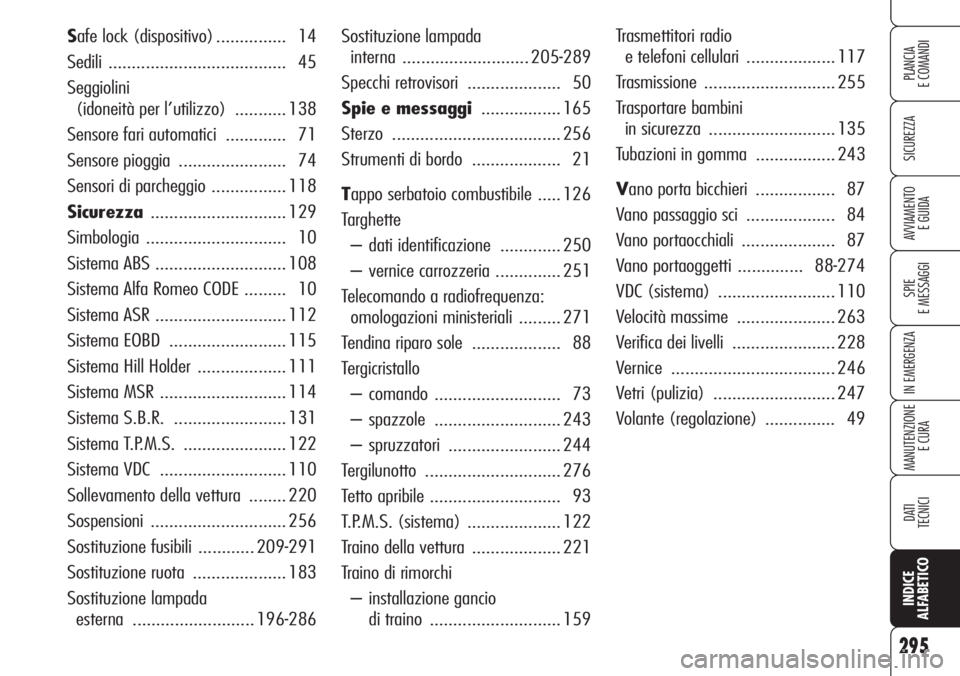

Sostituzione lampada
interna ........................... 205-289
Specchi retrovisori .................... 50
Spie e messaggi ................. 165
Sterzo .................................... 256
Strumenti di bordo ................... 21
Tappo serbatoio combustibile ..... 126
Targhette
– dati identificazione ............. 250
– vernice carrozzeria .............. 251
Telecomando a radiofrequenza:
omologazioni ministeriali ......... 271
Tendina riparo sole ................... 88
Tergicristallo
– comando ........................... 73
– spazzole ........................... 243
– spruzzatori ........................ 244
Tergilunotto ............................. 276
Tetto apribile ............................ 93
T.P.M.S. (sistema) .................... 122
Traino della vettura ................... 221
Traino di rimorchi
– installazione gancio
di traino ............................ 159Trasmettitori radio
e telefoni cellulari ................... 117
Trasmissione ............................ 255
Trasportare bambini
in sicurezza ........................... 135
Tubazioni in gomma ................. 243
Vano porta bicchieri ................. 87
Vano passaggio sci ................... 84
Vano portaocchiali .................... 87
Vano portaoggetti .............. 88-274
VDC (sistema) ......................... 110
Velocità massime ..................... 263
Verifica dei livelli ...................... 228
Vernice ................................... 246
Vetri (pulizia) .......................... 247
Volante (regolazione) ............... 49 Safe lock (dispositivo) ............... 14
Sedili ...................................... 45
Seggiolini
(idoneità per l’utilizzo) ........... 138
Sensore fari automatici ............. 71
Sensore pioggia ....................... 74
Sensori di parcheggio ................ 118
Sicurezza............................. 129
Simbologia .............................. 10
Sistema ABS ............................ 108
Sistema Alfa Romeo CODE ......... 10
Sistema ASR ............................ 112
Sistema EOBD ......................... 115
Sistema Hill Holder ................... 111
Sistema MSR ........................... 114
Sistema S.B.R. ........................ 131
Sistema T.P.M.S. ...................... 122
Sistema VDC ........................... 110
Sollevamento della vettura ........ 220
Sospensioni ............................. 256
Sostituzione fusibili ............ 209-291
Sostituzione ruota .................... 183
Sostituzione lampada
esterna .......................... 196-286

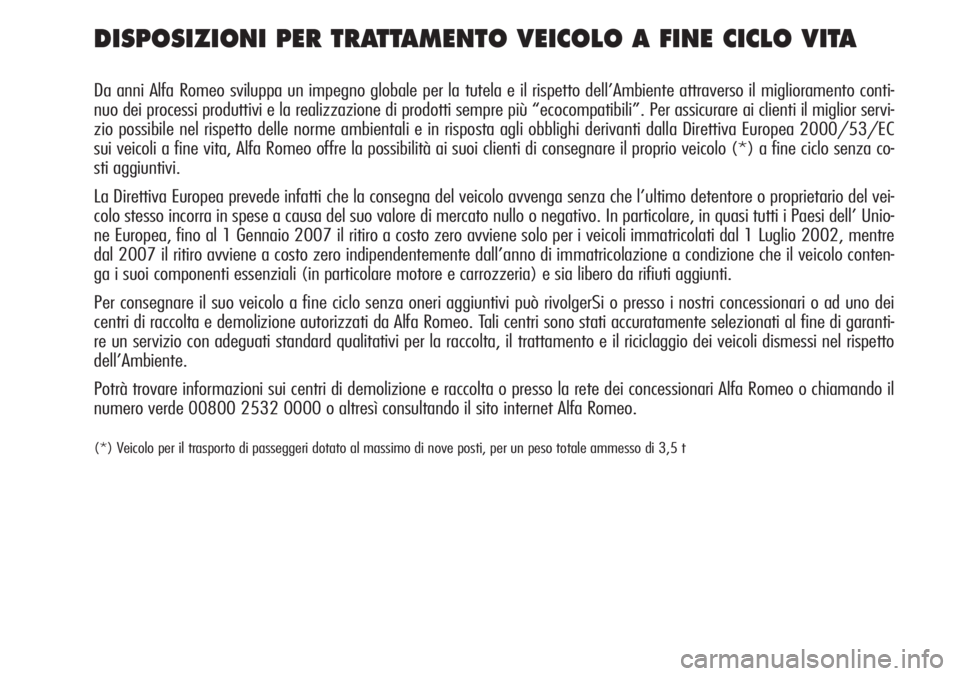

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITA
Da anni Alfa Romeo sviluppa un impegno globale per la tutela e il rispetto dell’Ambiente attraverso il miglioramento conti-
nuo dei processi produttivi e la realizzazione di prodotti sempre più “ecocompatibili”. Per assicurare ai clienti il miglior servi-
zio possibile nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC
sui veicoli a fine vita, Alfa Romeo offre la possibilità ai suoi clienti di consegnare il proprio veicolo (*) a fine ciclo senza co-
sti aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l’ultimo detentore o proprietario del vei-
colo stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi dell’ Unio-
ne Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002, mentre
dal 2007 il ritiro avviene a costo zero indipendentemente dall’anno di immatricolazione a condizione che il veicolo conten-
ga i suoi componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o ad uno dei
centri di raccolta e demolizione autorizzati da Alfa Romeo. Tali centri sono stati accuratamente selezionati al fine di garanti-
re un servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto
dell’Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Alfa Romeo o chiamando il
numero verde 00800 2532 0000 o altresì consultando il sito internet Alfa Romeo.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di 3,5 t

N N
O O
T T
E E

Ruotino
di scorta
T125/80 R17
4,2 Pneumatici
205/55 R16 91V
anteriori posteriori
2,3 2,3
2,6 2,6Pneumatici
215/55 R16 93V
anteriori posteriori
2,3 2,3
2,6 2,6Pneumatici
225/50 R17 98W
anteriori posteriori
2,5 2,5
2,7 2,7Pneumatici
235/45 R18 98W
anteriori posteriori
2,7 2,5
2,8 2,6Pneumatici
235/40 R19 96Y (▼)
anteriori posteriori
2,7 2,5
2,8 2,6
SOSTITUZIONE OLIO MOTORE (litri)
RIFORNIMENTO COMBUSTIBILE (litri)
QUALITYASSISTENZA TECNICA - INGEGNERIA ASSISTENZIALE
Largo Senatore G. Agnelli. 5 -10040 Volvera - Torino (Italia)
Fiat Auto S.p.A.
Pubblicazione n. 60431668 - 1
aEdizione - 01/2007Proprietà riservata. Riproduzione, anche parziale, vietata senza autorizzazione
scritta della Fiat Auto S.p.A.
SERVICE
1.8 1.9 JTS - 2.2 JTS - 3.2 JTS 1.9 JTDM8v 2.4 JTDM1.9 JTDM16v
Circuito di lubrificazione motore 4,5 5,4 4,6 6,4
Non disperdere l’olio usato nell’ambiente.

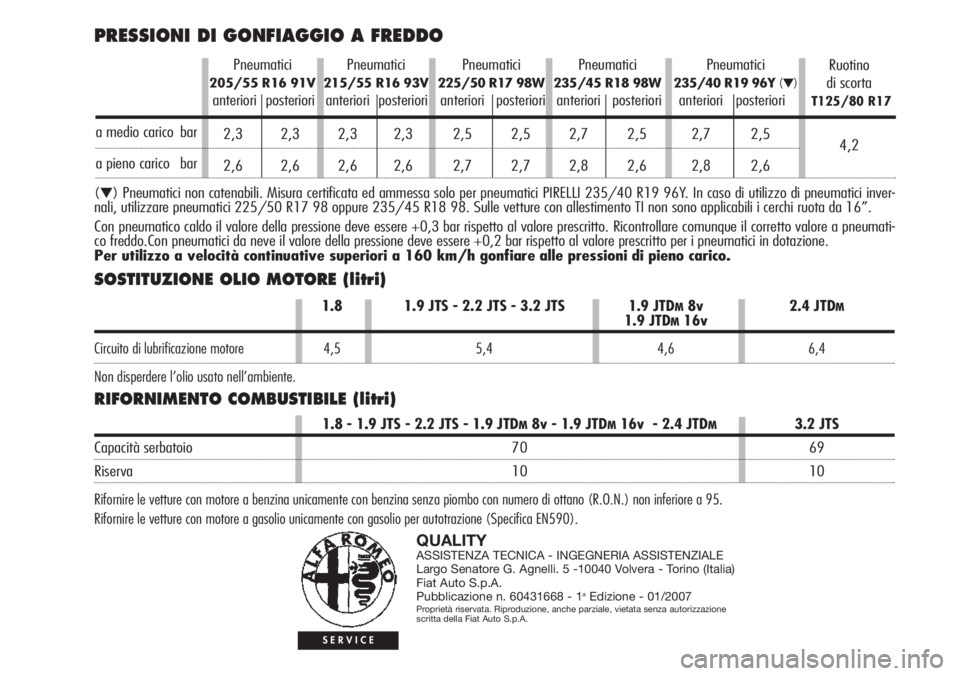

PRESSIONI DI GONFIAGGIO A FREDDO
(▼) Pneumatici non catenabili. Misura certificata ed ammessa solo per pneumatici PIRELLI 235/40 R19 96Y. In caso di utilizzo di pneumatici inver-
nali, utilizzare pneumatici 225/50 R17 98 oppure 235/45 R18 98. Sulle vetture con allestimento TI non sono applicabili i cerchi ruota da 16”.
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a pneumati-
co freddo.Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
Per utilizzo a velocità continuative superiori a 160 km/h gonfiare alle pressioni di pieno carico.
1.8 - 1.9 JTS - 2.2 JTS - 1.9 JTDM8v - 1.9 JTDM16v - 2.4 JTDM3.2 JTS
Capacità serbatoio 70 69
Riserva 10 10
Rifornire le vetture con motore a benzina unicamente con benzina senza piombo con numero di ottano (R.O.N.) non inferiore a 95.
Rifornire le vetture con motore a gasolio unicamente con gasolio per autotrazione (Specifica EN590).
a medio carico bar
a pieno carico bar

USO E MANUTENZIONEALFA
159
SERVICE
ITALIANO
Alfa 159 cop. LUM ITA 1-10-2007 9:40 Pagina 1
