2007 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

95
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

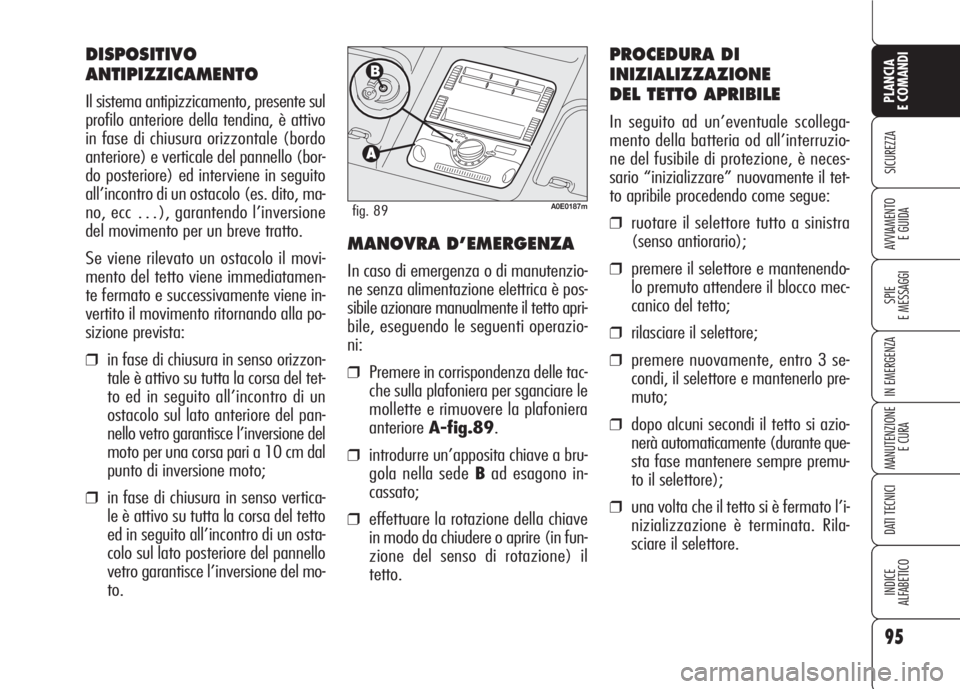

DISPOSITIVO
ANTIPIZZICAMENTO
Il sistema antipizzicamento, presente sul
profilo anteriore della tendina, è attivo
in fase di chiusura orizzontale (bordo
anteriore) e verticale del pannello (bor-
do posteriore) ed interviene in seguito
all’incontro di un ostacolo (es. dito, ma-
no, ecc …), garantendo l’inversione
del movimento per un breve tratto.
Se viene rilevato un ostacolo il movi-
mento del tetto viene immediatamen-
te fermato e successivamente viene in-
vertito il movimento ritornando alla po-
sizione prevista:
❒in fase di chiusura in senso orizzon-
tale è attivo su tutta la corsa del tet-
to ed in seguito all’incontro di un
ostacolo sul lato anteriore del pan-
nello vetro garantisce l’inversione del
moto per una corsa pari a 10 cm dal
punto di inversione moto;
❒in fase di chiusura in senso vertica-
le è attivo su tutta la corsa del tetto
ed in seguito all’incontro di un osta-
colo sul lato posteriore del pannello
vetro garantisce l’inversione del mo-
to.
PROCEDURA DI
INIZIALIZZAZIONE
DEL TETTO APRIBILE
In seguito ad un’eventuale scollega-
mento della batteria od all’interruzio-
ne del fusibile di protezione, è neces-
sario “inizializzare” nuovamente il tet-
to apribile procedendo come segue:
❒ruotare il selettore tutto a sinistra
(senso antiorario);
❒premere il selettore e mantenendo-
lo premuto attendere il blocco mec-
canico del tetto;
❒rilasciare il selettore;
❒premere nuovamente, entro 3 se-
condi, il selettore e mantenerlo pre-
muto;
❒dopo alcuni secondi il tetto si azio-
nerà automaticamente (durante que-
sta fase mantenere sempre premu-
to il selettore);
❒una volta che il tetto si è fermato l’i-
nizializzazione è terminata. Rila-
sciare il selettore.
A0E0187mfig. 89
MANOVRA D’EMERGENZA
In caso di emergenza o di manutenzio-
ne senza alimentazione elettrica è pos-
sibile azionare manualmente il tetto apri-
bile, eseguendo le seguenti operazio-
ni:
❒Premere in corrispondenza delle tac-
che sulla plafoniera per sganciare le
mollette e rimuovere la plafoniera
anterioreA-fig.89.
❒introdurre un’apposita chiave a bru-
gola nella sede Bad esagono in-
cassato;
❒effettuare la rotazione della chiave
in modo da chiudere o aprire (in fun-
zione del senso di rotazione) il
tetto.

96
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

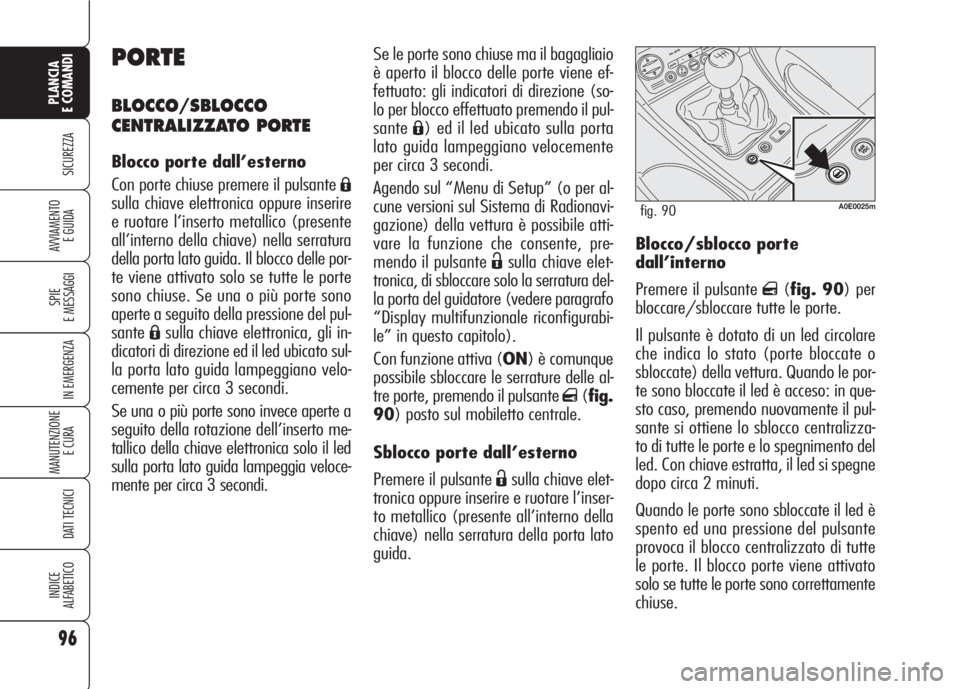

E GUIDABlocco/sblocco porte
dall’interno
Premere il pulsante
q(fig. 90) per
bloccare/sbloccare tutte le porte.
Il pulsante è dotato di un led circolare
che indica lo stato (porte bloccate o
sbloccate) della vettura. Quando le por-
te sono bloccate il led è acceso: in que-
sto caso, premendo nuovamente il pul-
sante si ottiene lo sblocco centralizza-
to di tutte le porte e lo spegnimento del
led. Con chiave estratta, il led si spegne
dopo circa 2 minuti.
Quando le porte sono sbloccate il led è
spento ed una pressione del pulsante
provoca il blocco centralizzato di tutte
le porte. Il blocco porte viene attivato
solo se tutte le porte sono correttamente
chiuse.
PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premere il pulsante
Á
sulla chiave elettronica oppure inserire
e ruotare l’inserto metallico (presente
all’interno della chiave) nella serratura
della porta lato guida. Il blocco delle por-
te viene attivato solo se tutte le porte
sono chiuse. Se una o più porte sono
aperte a seguito della pressione del pul-
sante
Ásulla chiave elettronica, gli in-
dicatori di direzione ed il led ubicato sul-
la porta lato guida lampeggiano velo-
cemente per circa 3 secondi.
Se una o più porte sono invece aperte a
seguito della rotazione dell’inserto me-
tallico della chiave elettronica solo il led
sulla porta lato guida lampeggia veloce-
mente per circa 3 secondi.
A0E0025mfig. 90
Se le porte sono chiuse ma il bagagliaio
è aperto il blocco delle porte viene ef-
fettuato: gli indicatori di direzione (so-
lo per blocco effettuato premendo il pul-
sante
Á) ed il led ubicato sulla porta
lato guida lampeggiano velocemente
per circa 3 secondi.
Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) della vettura è possibile atti-
vare la funzione che consente, pre-
mendo il pulsante
Ësulla chiave elet-
tronica, di sbloccare solo la serratura del-
la porta del guidatore (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” in questo capitolo).
Con funzione attiva (ON) è comunque
possibile sbloccare le serrature delle al-
tre porte, premendo il pulsante
q(fig.
90) posto sul mobiletto centrale.
Sblocco porte dall’esterno
Premere il pulsante
Ësulla chiave elet-
tronica oppure inserire e ruotare l’inser-
to metallico (presente all’interno della
chiave) nella serratura della porta lato
guida.

DISPOSITIVO SICUREZZA
BAMBINI
Le porte posteriori sono dotate di un di-
spositivo di bloccaggiofig. 91 che ne
impedisce l’apertura dall’interno.
Il dispositivo è inseribile/disinseribile
(tramite l’inserto metallico presente nel-
la chiave) solo a porte aperte:
❒posizione 1: dispositivo inserito
(porta bloccata);
❒posizione 2: dispositivo disinseri-
to (porta apribile dall’interno).AVVERTENZAOgni dispositivo agi-
sce solo sulla relativa porta.
AVVERTENZA Utilizzare sempre que-
sto dispositivo quando si trasportano dei
bambini.
AVVERTENZADopo aver azionato il
dispositivo su entrambe le porte poste-
riori, verificarne l’effettivo inserimento
agendo sulla maniglia interna di aper-
tura porte.
97
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

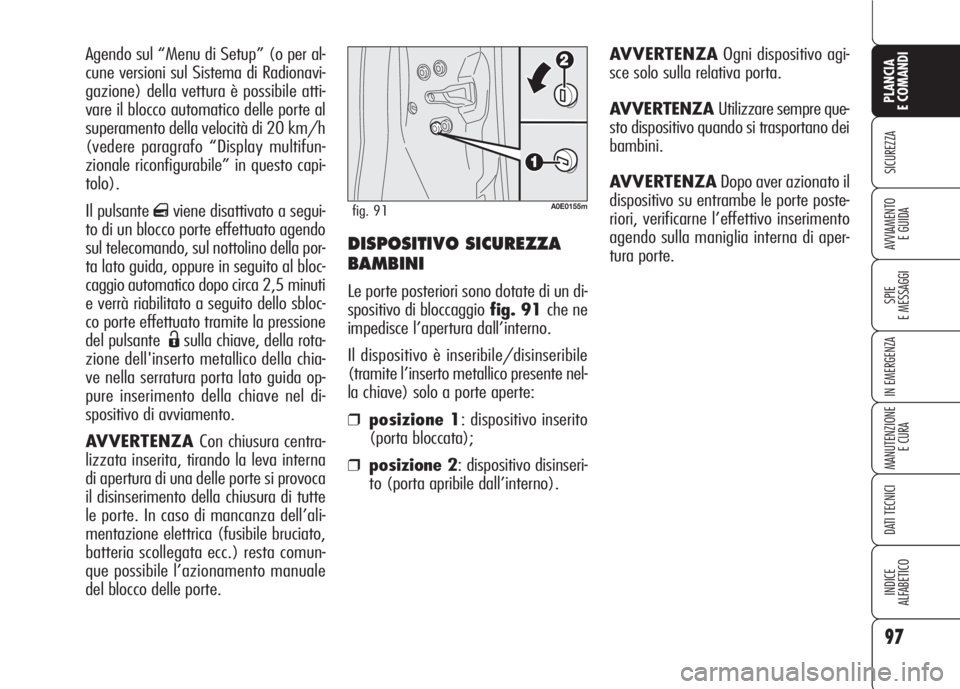

Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) della vettura è possibile atti-
vare il blocco automatico delle porte al
superamento della velocità di 20 km/h
(vedere paragrafo “Display multifun-
zionale riconfigurabile” in questo capi-
tolo).
Il pulsante
qviene disattivato a segui-
to di un blocco porte effettuato agendo
sul telecomando, sul nottolino della por-
ta lato guida, oppure in seguito al bloc-
caggio automatico dopo circa 2,5 minuti
e verrà riabilitato a seguito dello sbloc-
co porte effettuato tramite la pressione
del pulsante
Ësulla chiave, della rota-
zione dell'inserto metallico della chia-
ve nella serratura porta lato guida op-
pure inserimento della chiave nel di-
spositivo di avviamento.
AVVERTENZA Con chiusura centra-
lizzata inserita, tirando la leva interna
di apertura di una delle porte si provoca
il disinserimento della chiusura di tutte
le porte. In caso di mancanza dell’ali-
mentazione elettrica (fusibile bruciato,
batteria scollegata ecc.) resta comun-
que possibile l’azionamento manuale
del blocco delle porte.
A0E0155mfig. 91

Il riallineamento del pomello sulle ser-
rature è ottenibile (solo se ripristinata
la carica della batteria) procedendo nel
seguente modo:
❒pressione sul pulsante Ëdella chia-
ve elettronica;
❒pressione sul pulsante qblocco/
sblocco porte;
❒apertura tramite chiave su nottoli-
no porta anteriore;
❒tirando la maniglia interna della por-
ta.AVVERTENZAPer le porte posterio-
ri, nel caso in cui sia stata inserita la si-
curezza bambini e la chiusura prece-
dentemente descritta, agendo sulla le-
va interna di apertura porte non si ot-
terrà l'apertura della porta, ma solo il
riallineamento del pomello delle serra-
ture; per aprire la porta sarà necessario
tirare la maniglia esterna. Inserendo la
chiusura di emergenza non viene disa-
bilitato il pulsante di blocco/sblocco cen-
tralizzato porte
q.
AVVERTENZAIn seguito ad un’e-
ventuale scollegamento della batteria od
all’interruzione del fusibile di protezio-
ne, è necessario "inizializzare" il mec-
canismo di apertura/chiusura porte pro-
cedendo come segue:
❒chiudere tutte le porte;
❒premere il pulsante Ásul teleco-
mando o il pulsante
qsul mobilet-
to centrale;
❒premere il pulsante Ësul teleco-
mando o il pulsante
qsul mobilet-
to centrale.

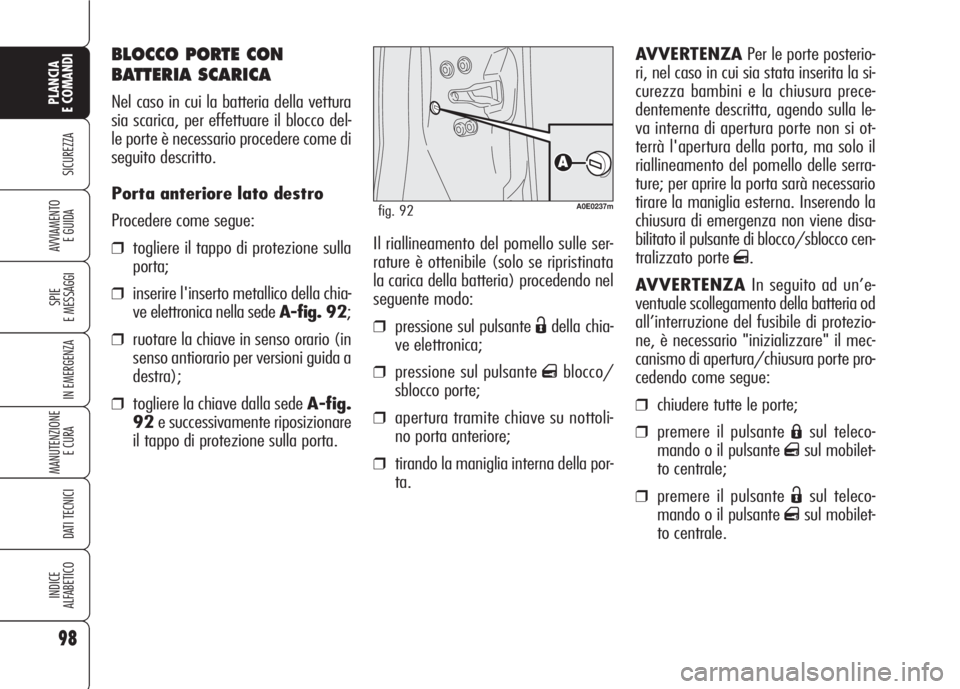

BLOCCO PORTE CON
BATTERIA SCARICA
Nel caso in cui la batteria della vettura
sia scarica, per effettuare il blocco del-
le porte è necessario procedere come di
seguito descritto.
Porta anteriore lato destro
Procedere come segue:
❒togliere il tappo di protezione sulla
porta;
❒inserire l'inserto metallico della chia-
ve elettronica nella sede A-fig. 92;
❒ruotare la chiave in senso orario (in
senso antiorario per versioni guida a
destra);
❒togliere la chiave dalla sede A-fig.
92e successivamente riposizionare
il tappo di protezione sulla porta.
98
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0237mfig. 92

99
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

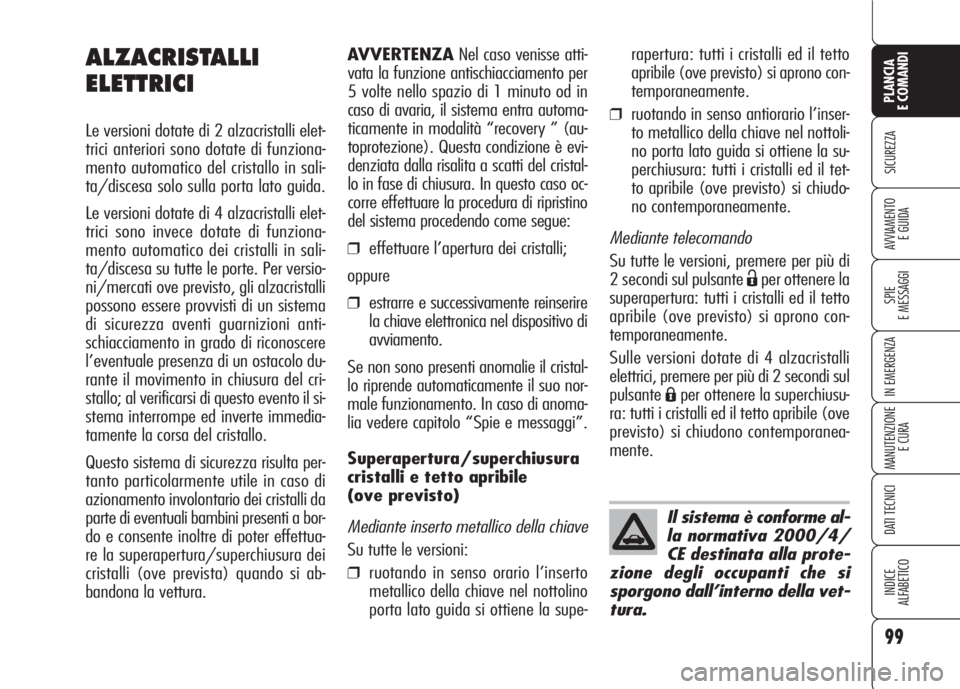

AVVERTENZANel caso venisse atti-
vata la funzione antischiacciamento per
5 volte nello spazio di 1 minuto od in
caso di avaria, il sistema entra automa-
ticamente in modalità “recovery ” (au-
toprotezione). Questa condizione è evi-
denziata dalla risalita a scatti del cristal-
lo in fase di chiusura. In questo caso oc-
corre effettuare la procedura di ripristino
del sistema procedendo come segue:
❒effettuare l’apertura dei cristalli;
oppure
❒estrarre e successivamente reinserire
la chiave elettronica nel dispositivo di
avviamento.
Se non sono presenti anomalie il cristal-
lo riprende automaticamente il suo nor-
male funzionamento. In caso di anoma-
lia vedere capitolo “Spie e messaggi”.
Superapertura/superchiusura
cristalli e tetto apribile
(ove previsto)
Mediante inserto metallico della chiave
Su tutte le versioni:
❒ruotando in senso orario l’inserto
metallico della chiave nel nottolino
porta lato guida si ottiene la supe-rapertura: tutti i cristalli ed il tetto
apribile (ove previsto) si aprono con-
temporaneamente.
❒ruotando in senso antiorario l’inser-
to metallico della chiave nel nottoli-
no porta lato guida si ottiene la su-
perchiusura: tutti i cristalli ed il tet-
to apribile (ove previsto) si chiudo-
no contemporaneamente.
Mediante telecomando
Su tutte le versioni, premere per più di
2 secondi sul pulsante
Ëper ottenere la
superapertura: tutti i cristalli ed il tetto
apribile (ove previsto) si aprono con-
temporaneamente.
Sulle versioni dotate di 4 alzacristalli
elettrici, premere per più di 2 secondi sul
pulsante
Áper ottenere la superchiusu-
ra: tutti i cristalli ed il tetto apribile (ove
previsto) si chiudono contemporanea-
mente.
ALZACRISTALLI
ELETTRICI
Le versioni dotate di 2 alzacristalli elet-
trici anteriori sono dotate di funziona-
mento automatico del cristallo in sali-
ta/discesa solo sulla porta lato guida.
Le versioni dotate di 4 alzacristalli elet-
trici sono invece dotate di funziona-
mento automatico dei cristalli in sali-
ta/discesa su tutte le porte. Per versio-
ni/mercati ove previsto, gli alzacristalli
possono essere provvisti di un sistema
di sicurezza aventi guarnizioni anti-
schiacciamento in grado di riconoscere
l’eventuale presenza di un ostacolo du-
rante il movimento in chiusura del cri-
stallo; al verificarsi di questo evento il si-
stema interrompe ed inverte immedia-
tamente la corsa del cristallo.
Questo sistema di sicurezza risulta per-
tanto particolarmente utile in caso di
azionamento involontario dei cristalli da
parte di eventuali bambini presenti a bor-
do e consente inoltre di poter effettua-
re la superapertura/superchiusura dei
cristalli (ove prevista) quando si ab-
bandona la vettura.
Il sistema è conforme al-
la normativa 2000/4/
CE destinata alla prote-
zione degli occupanti che si
sporgono dall’interno della vet-
tura.

100
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
C(ove previsto) – apertura/chiusura
cristallo posteriore sinistro; funziona-
mento “continuo automatico” in fase di
apertura/chiusura del cristallo;
D(ove previsto) – apertura/chiusura
cristallo posteriore destro; funziona-
mento “continuo automatico” in fase di
apertura/chiusura del cristallo.
E(ove previsto) – abilitazione/esclu-
sione dei comandi alzacristalli delle por-
te posteriori (escludendo i comandi al-
zacristalli delle porte posteriori sul pul-
santeEsi accende un led e si spegne
l’illuminazione dei comandi disabilitati)
Premere i pulsanti A,B,CoDper apri-
re/chiudere il cristallo desiderato.
Premendo brevemente uno dei due pul-
santi si ha la corsa “a scatti” del cristallo,
mentre esercitando una pressione pro-
lungata si attiva l’azionamento “conti-
nuo automatico”, sia in apertura, sia in
chiusura.
Il cristallo si arresta nella posizione vo-
luta premendo nuovamente il pulsante
A,B,CoD.Porta lato passeggero/
porte posteriori
Sulla porta lato passeggero e, su alcune
versioni, sulle porte posteriori sono pre-
senti, dei pulsanti che comandano l’a-
pertura/chiusura del relativo cristallo.
COMANDI
Porta lato guida
Sulla mostrina del pannello porta lato
guida sono ubicati i pulsanti fig. 93
che comandano, con chiave elettronica
inserita nel dispositivo di avviamento:
A– apertura/chiusura cristallo ante-
riore sinistro; funzionamento “continuo
automatico” in fase di apertura/chiu-
sura del cristallo;
B– apertura/chiusura cristallo anteriore
destro; funzionamento “continuo auto-
matico” in fase di apertura/chiusura del
cristallo (solo per versioni con 4 alza-
cristalli elettrici);
A0E0051mfig. 93
L’uso improprio degli al-
zacristalli elettrici può
essere pericoloso. Prima
e durante l’azionamento, accer-
tarsi sempre che i passeggeri
non siano esposti al rischio di le-
sioni provocate sia direttamen-
te dai vetri in movimento, sia da
oggetti personali trascinati o ur-
tati dagli stessi. Scendendo dal-
la vettura, togliere sempre la
chiave dal dispositivo di avvia-
mento per evitare che gli alza-
cristalli elettrici, azionati inav-
vertitamente, costituiscano un
pericolo per chi rimane a bordo.

101
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAL’imperfetta chiusura del bagagliaio è
segnalata, su alcune versioni, dall’ac-
censione della spia
´sul quadro stru-
menti, mentre su altre versioni viene vi-
sualizzato il simbolo
Red un mes-
saggio sul display (vedere capitolo “Spie
e messaggi”).
APERTURA DALL’INTERNO
Premere il pulsante A-fig. 94ubica-
to sulla plafoniera anteriore.
Il tasto A-fig. 94viene disabilitato a
seguito di un’operazione di blocco por-
te effettuato:
❒tramite la pressione del pulsante Á
sulla chiave elettronica;
❒tramite la rotazione dell’inserto me-
tallico della chiave nel nottolino por-
ta lato guida;
❒in seguito al bloccaggio automatico
delle porte dopo circa 2,5 minuti.
L’apertura del bagagliaio è facilitata dal-
l’azione degli ammortizzatori laterali a
gas.
Aprendo il bagagliaio si ha l’accensio-
ne di una luce interna: la luce si spe-
gne automaticamente chiudendo il ba-
gagliaio. Dimenticando il bagagliaio
aperto, la luce si spegne automatica-
mente dopo alcuni minuti.

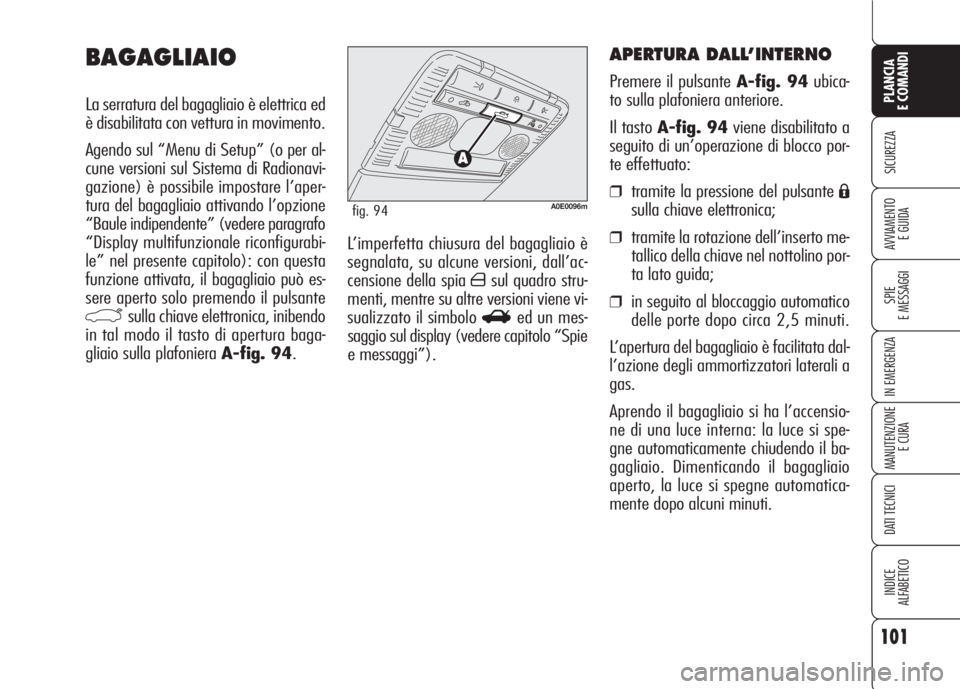

BAGAGLIAIO
La serratura del bagagliaio è elettrica ed
è disabilitata con vettura in movimento.
Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) è possibile impostare l’aper-
tura del bagagliaio attivando l’opzione
“Baule indipendente” (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” nel presente capitolo): con questa
funzione attivata, il bagagliaio può es-
sere aperto solo premendo il pulsante
`sulla chiave elettronica, inibendo
in tal modo il tasto di apertura baga-
gliaio sulla plafoniera A-fig. 94.
A0E0096mfig. 94

102
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
APERTURA CON
TELECOMANDO
Premere il pulsante `sulla chiave
elettronica. L’apertura è accompagnata
da una doppia segnalazione luminosa
degli indicatori di direzione.
Aprendo il bagagliaio in presenza del-
l’allarme (ove previsto) inserito, sono
disabilitate:
❒la protezione volumetrica;
❒la protezione antisollevamento;
❒il sensore di controllo del portellone
bagagliaio.
Richiudendo il bagagliaio, tutte queste
funzioni vengono ripristinate e gli indi-
catori di direzione si accendono per cir-

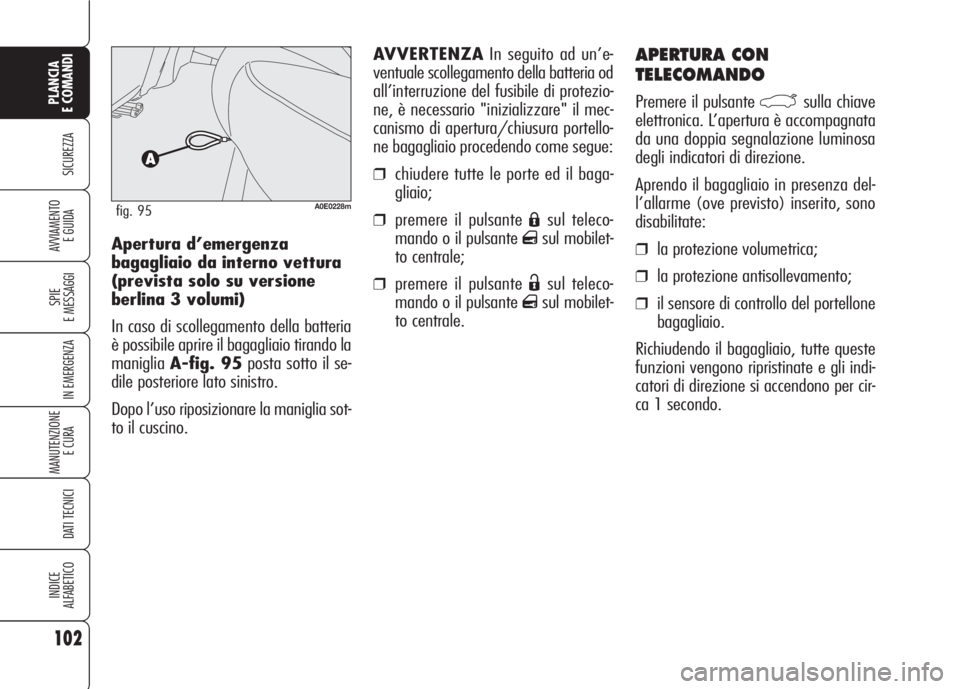

ca 1 secondo. Apertura d’emergenza
bagagliaio da interno vettura
(prevista solo su versione
berlina 3 volumi)
In caso di scollegamento della batteria
è possibile aprire il bagagliaio tirando la
manigliaA-fig. 95posta sotto il se-
dile posteriore lato sinistro.
Dopo l’uso riposizionare la maniglia sot-
to il cuscino.
A0E0228mfig. 95
AVVERTENZAIn seguito ad un’e-
ventuale scollegamento della batteria od
all’interruzione del fusibile di protezio-
ne, è necessario "inizializzare" il mec-
canismo di apertura/chiusura portello-
ne bagagliaio procedendo come segue:
❒chiudere tutte le porte ed il baga-
gliaio;
❒premere il pulsante Ásul teleco-
mando o il pulsante
qsul mobilet-
to centrale;
❒premere il pulsante Ësul teleco-
mando o il pulsante
qsul mobilet-
to centrale.
