2007 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.
119
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

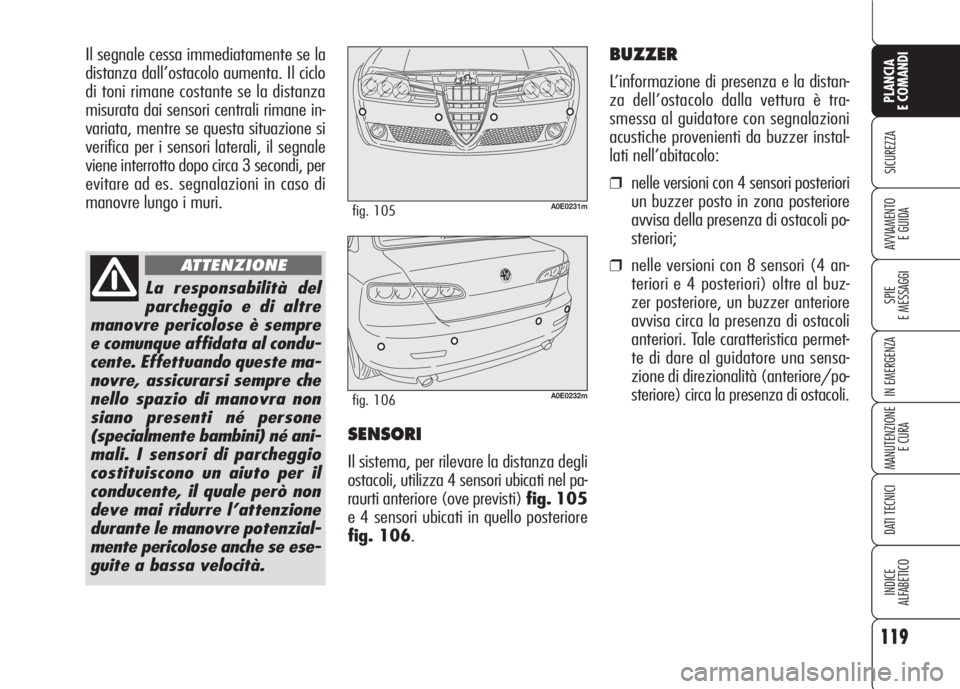

SENSORI
Il sistema, per rilevare la distanza degli
ostacoli, utilizza 4 sensori ubicati nel pa-
raurti anteriore (ove previsti) fig. 105
e 4 sensori ubicati in quello posteriore
fig. 106.
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONE
A0E0231mfig. 105
A0E0232mfig. 106
BUZZER
L’informazione di presenza e la distan-
za dell’ostacolo dalla vettura è tra-
smessa al guidatore con segnalazioni
acustiche provenienti da buzzer instal-
lati nell’abitacolo:
❒nelle versioni con 4 sensori posteriori
un buzzer posto in zona posteriore
avvisa della presenza di ostacoli po-
steriori;
❒nelle versioni con 8 sensori (4 an-
teriori e 4 posteriori) oltre al buz-
zer posteriore, un buzzer anteriore
avvisa circa la presenza di ostacoli
anteriori. Tale caratteristica permet-
te di dare al guidatore una sensa-
zione di direzionalità (anteriore/po-
steriore) circa la presenza di ostacoli.

120
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

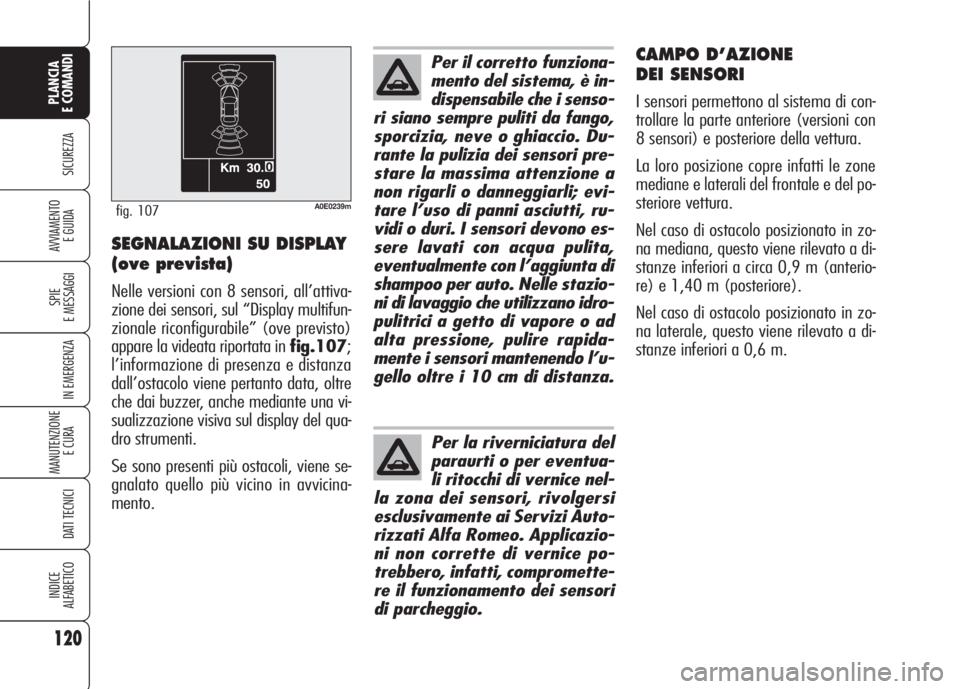

CAMPO D’AZIONE
DEI SENSORI
I sensori permettono al sistema di con-
trollare la parte anteriore (versioni con
8 sensori) e posteriore della vettura.
La loro posizione copre infatti le zone
mediane e laterali del frontale e del po-
steriore vettura.
Nel caso di ostacolo posizionato in zo-
na mediana, questo viene rilevato a di-
stanze inferiori a circa 0,9 m (anterio-
re) e 1,40 m (posteriore).
Nel caso di ostacolo posizionato in zo-
na laterale, questo viene rilevato a di-
stanze inferiori a 0,6 m.
Per il corretto funziona-
mento del sistema, è in-
dispensabile che i senso-
ri siano sempre puliti da fango,
sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori pre-
stare la massima attenzione a
non rigarli o danneggiarli; evi-
tare l’uso di panni asciutti, ru-
vidi o duri. I sensori devono es-
sere lavati con acqua pulita,
eventualmente con l’aggiunta di
shampoo per auto. Nelle stazio-
ni di lavaggio che utilizzano idro-
pulitrici a getto di vapore o ad
alta pressione, pulire rapida-
mente i sensori mantenendo l’u-
gello oltre i 10 cm di distanza.
Per la riverniciatura del
paraurti o per eventua-
li ritocchi di vernice nel-
la zona dei sensori, rivolgersi
esclusivamente ai Servizi Auto-
rizzati Alfa Romeo. Applicazio-
ni non corrette di vernice po-
trebbero, infatti, compromette-
re il funzionamento dei sensori
di parcheggio.
SEGNALAZIONI SU DISPLAY
(ove prevista)
Nelle versioni con 8 sensori, all’attiva-
zione dei sensori, sul “Display multifun-
zionale riconfigurabile” (ove previsto)
appare la videata riportata in fig.107;
l’informazione di presenza e distanza
dall’ostacolo viene pertanto data, oltre
che dai buzzer, anche mediante una vi-
sualizzazione visiva sul display del qua-
dro strumenti.
Se sono presenti più ostacoli, viene se-
gnalato quello più vicino in avvicina-
mento.
A0E0239mfig. 107

121
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
In caso di segnalazione d’avaria, dopo
aver fermato la vettura e spento il mo-
tore, provare a pulire i sensori ed assi-
curarsi di non essere in prossimità di
eventuali fonti di emissione di ultrasuo-
ni (ad es. freni pneumatici di autocarri
o martelli pneumatici). Se è stata ri-
mossa la causa dell’anomalia, il siste-
ma riprende la piena funzionalità e la
spia
ted il relativo messaggio di av-
vertimento si spengono.
Se invece la spia rimane accesa rivol-
gersi ai Servizi Autorizzati Alfa Romeo
per la verifica dell’impianto, anche se
il sistema continua a funzionare. Se l’a-
varia rilevata non ne pregiudica il fun-
zionamento, il sistema continua a fun-
zionare e il malfunzionamento viene
memorizzato in modo da essere rileva-
to dai Servizi Autorizzati Alfa Romeo in
una successiva verifica.
AVVERTENZE GENERALI
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori. Gli oggetti posti a di-
stanza ravvicinata nella parte anteriore
o posteriore della vettura, in alcune cir-
costanze non vengono infatti rilevati dal
sistema e pertanto possono danneggia-
re la vettura od essere danneggiati.
Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporcizia,
neve o ghiaccio depositati sui sensori o
da sistemi ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneu-
matici) presenti nelle vicinanze.

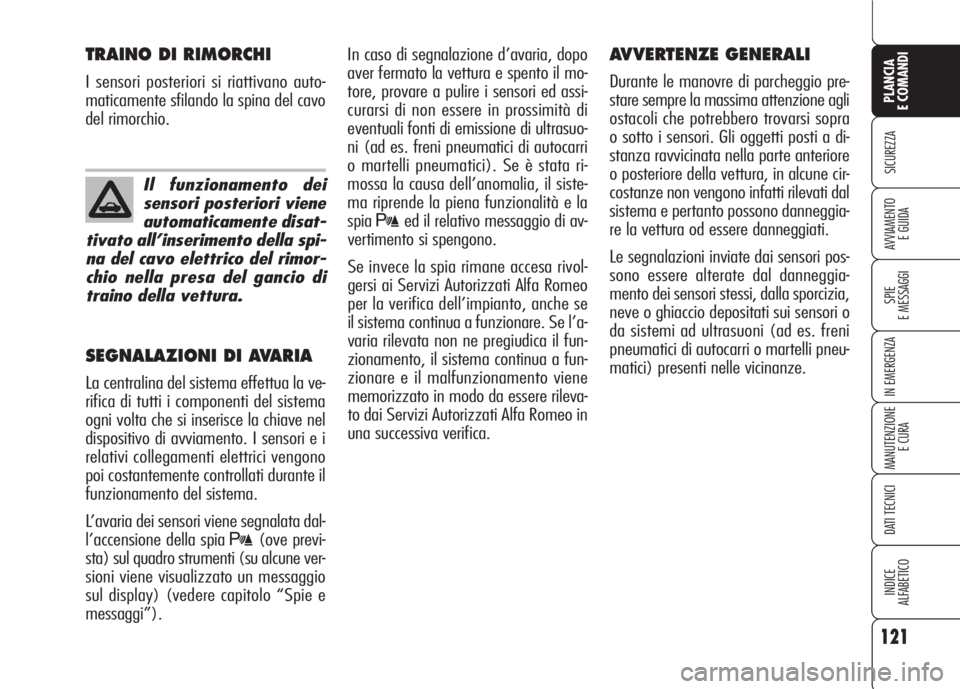

TRAINO DI RIMORCHI
I sensori posteriori si riattivano auto-
maticamente sfilando la spina del cavo
del rimorchio.
SEGNALAZIONI DI AVARIA
La centralina del sistema effettua la ve-
rifica di tutti i componenti del sistema
ogni volta che si inserisce la chiave nel
dispositivo di avviamento. I sensori e i
relativi collegamenti elettrici vengono
poi costantemente controllati durante il
funzionamento del sistema.
L’avaria dei sensori viene segnalata dal-
l’accensione della spia
t(ove previ-
sta) sul quadro strumenti (su alcune ver-
sioni viene visualizzato un messaggio
sul display) (vedere capitolo “Spie e
messaggi”).
Il funzionamento dei
sensori posteriori viene
automaticamente disat-
tivato all’inserimento della spi-
na del cavo elettrico del rimor-
chio nella presa del gancio di
traino della vettura.

122
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

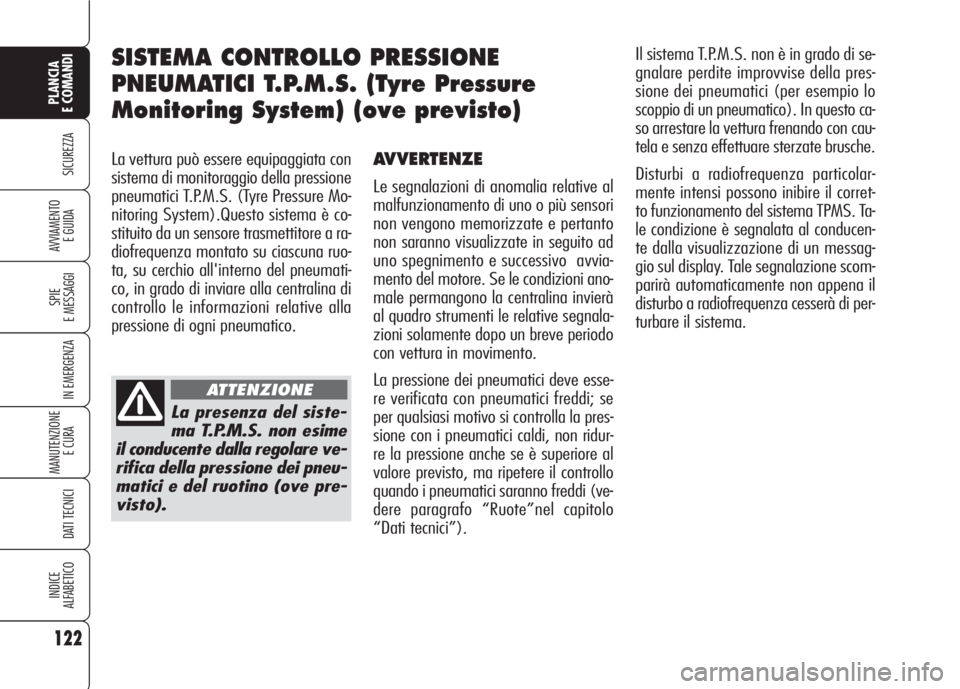

La vettura può essere equipaggiata con
sistema di monitoraggio della pressione
pneumatici T.P.M.S. (Tyre Pressure Mo-
nitoring System).Questo sistema è co-
stituito da un sensore trasmettitore a ra-
diofrequenza montato su ciascuna ruo-
ta, su cerchio all'interno del pneumati-
co, in grado di inviare alla centralina di
controllo le informazioni relative alla
pressione di ogni pneumatico.AVVERTENZE
Le segnalazioni di anomalia relative al
malfunzionamento di uno o più sensori
non vengono memorizzate e pertanto
non saranno visualizzate in seguito ad
uno spegnimento e successivo avvia-
mento del motore. Se le condizioni ano-
male permangono la centralina invierà
al quadro strumenti le relative segnala-
zioni solamente dopo un breve periodo
con vettura in movimento.
La pressione dei pneumatici deve esse-
re verificata con pneumatici freddi; se
per qualsiasi motivo si controlla la pres-
sione con i pneumatici caldi, non ridur-
re la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando i pneumatici saranno freddi (ve-
dere paragrafo “Ruote”nel capitolo
“Dati tecnici”).
SISTEMA CONTROLLO PRESSIONE
PNEUMATICI T.P.M.S. (Tyre Pressure
Monitoring System) (ove previsto)
La presenza del siste-
ma T.P.M.S. non esime
il conducente dalla regolare ve-
rifica della pressione dei pneu-
matici e del ruotino (ove pre-
visto).
ATTENZIONE
Il sistema T.P.M.S. non è in grado di se-
gnalare perdite improvvise della pres-
sione dei pneumatici (per esempio lo
scoppio di un pneumatico). In questo ca-
so arrestare la vettura frenando con cau-
tela e senza effettuare sterzate brusche.
Disturbi a radiofrequenza particolar-
mente intensi possono inibire il corret-
to funzionamento del sistema TPMS. Ta-
le condizione è segnalata al conducen-
te dalla visualizzazione di un messag-
gio sul display. Tale segnalazione scom-
parirà automaticamente non appena il
disturbo a radiofrequenza cesserà di per-
turbare il sistema.

123
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Nel caso in cui, a seguito dell’utilizzo del
kit riparante Fix&Go automatic, dopo
aver ripristinato le condizioni iniziali, la
segnalazione di pneumatico forato per-
manga sul quadro di bordo rivolgersi ai
Servizi Autorizzati Alfa Romeo.
La pressione dei pneumatici può variare
in funzione della temperatura esterna.
Il sistema T.P.M.S. può segnalare tem-
poraneamente una pressione insuffi-
ciente. In tal caso controllare la pres-
sione delle gomme a freddo e se ne-
cessario ripristinare i valori di gonfiag-

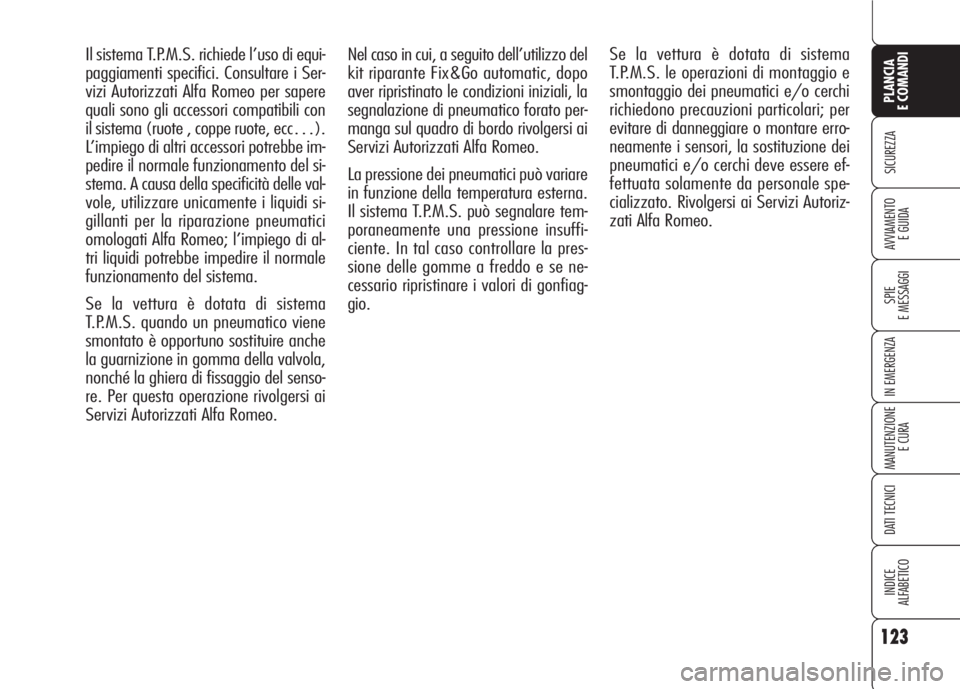

gio. Il sistema T.P.M.S. richiede l’uso di equi-
paggiamenti specifici. Consultare i Ser-
vizi Autorizzati Alfa Romeo per sapere
quali sono gli accessori compatibili con
il sistema (ruote , coppe ruote, ecc…).
L’impiego di altri accessori potrebbe im-
pedire il normale funzionamento del si-
stema. A causa della specificità delle val-
vole, utilizzare unicamente i liquidi si-
gillanti per la riparazione pneumatici
omologati Alfa Romeo; l’impiego di al-
tri liquidi potrebbe impedire il normale
funzionamento del sistema.
Se la vettura è dotata di sistema
T.P.M.S. quando un pneumatico viene
smontato è opportuno sostituire anche
la guarnizione in gomma della valvola,
nonché la ghiera di fissaggio del senso-
re. Per questa operazione rivolgersi ai
Servizi Autorizzati Alfa Romeo.Se la vettura è dotata di sistema
T.P.M.S. le operazioni di montaggio e
smontaggio dei pneumatici e/o cerchi
richiedono precauzioni particolari; per
evitare di danneggiare o montare erro-
neamente i sensori, la sostituzione dei
pneumatici e/o cerchi deve essere ef-
fettuata solamente da personale spe-
cializzato. Rivolgersi ai Servizi Autoriz-
zati Alfa Romeo.

124
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

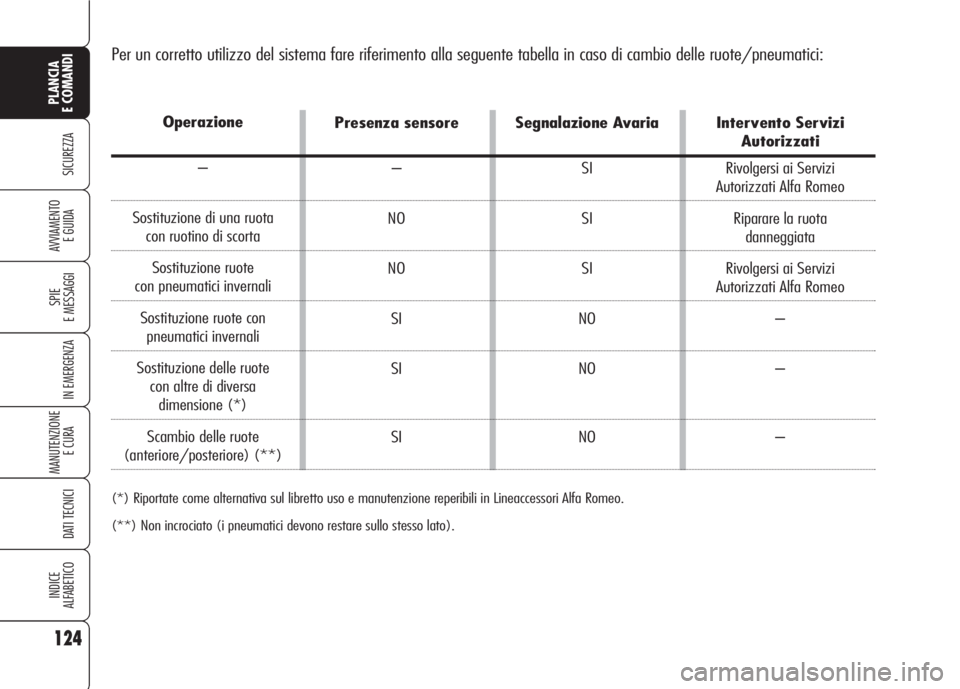

Per un corretto utilizzo del sistema fare riferimento alla seguente tabella in caso di cambio delle ruote/pneumatici:
Presenza sensore
–
NO
NO
SI
SI
SISegnalazione Avaria
SI
SI
SI
NO
NO
NO
(*) Riportate come alternativa sul libretto uso e manutenzione reperibili in Lineaccessori Alfa Romeo.
(**) Non incrociato (i pneumatici devono restare sullo stesso lato).
Operazione
–
Sostituzione di una ruota
con ruotino di scorta
Sostituzione ruote
con pneumatici invernali
Sostituzione ruote con
pneumatici invernali
Sostituzione delle ruote
con altre di diversa
dimensione (*)
Scambio delle ruote
(anteriore/posteriore) (**)Intervento Servizi
Autorizzati
Rivolgersi ai Servizi
Autorizzati Alfa Romeo
Riparare la ruota
danneggiata
Rivolgersi ai Servizi
Autorizzati Alfa Romeo
–
–
–

125
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

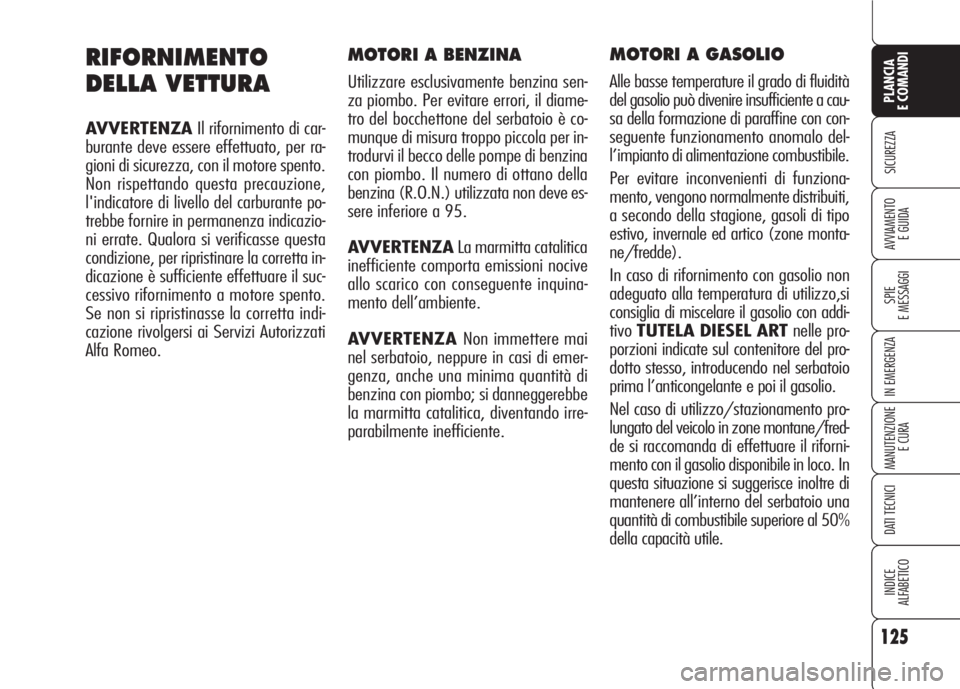

MOTORI A BENZINA
Utilizzare esclusivamente benzina sen-
za piombo. Per evitare errori, il diame-
tro del bocchettone del serbatoio è co-
munque di misura troppo piccola per in-
trodurvi il becco delle pompe di benzina
con piombo. Il numero di ottano della
benzina (R.O.N.) utilizzata non deve es-
sere inferiore a 95.
AVVERTENZALa marmitta catalitica
inefficiente comporta emissioni nocive
allo scarico con conseguente inquina-
mento dell’ambiente.
AVVERTENZA Non immettere mai
nel serbatoio, neppure in casi di emer-
genza, anche una minima quantità di
benzina con piombo; si danneggerebbe
la marmitta catalitica, diventando irre-
parabilmente inefficiente.
RIFORNIMENTO
DELLA VETTURA
AVVERTENZAIl rifornimento di car-
burante deve essere effettuato, per ra-
gioni di sicurezza, con il motore spento.
Non rispettando questa precauzione,
l'indicatore di livello del carburante po-
trebbe fornire in permanenza indicazio-
ni errate. Qualora si verificasse questa
condizione, per ripristinare la corretta in-
dicazione è sufficiente effettuare il suc-
cessivo rifornimento a motore spento.
Se non si ripristinasse la corretta indi-
cazione rivolgersi ai Servizi Autorizzati
Alfa Romeo.
MOTORI A GASOLIO
Alle basse temperature il grado di fluidità
del gasolio può divenire insufficiente a cau-
sa della formazione di paraffine con con-
seguente funzionamento anomalo del-
l’impianto di alimentazione combustibile.
Per evitare inconvenienti di funziona-
mento, vengono normalmente distribuiti,
a secondo della stagione, gasoli di tipo
estivo, invernale ed artico (zone monta-
ne/fredde).
In caso di rifornimento con gasolio non
adeguato alla temperatura di utilizzo,si
consiglia di miscelare il gasolio con addi-
tivoTUTELA DIESEL ARTnelle pro-
porzioni indicate sul contenitore del pro-
dotto stesso, introducendo nel serbatoio
prima l’anticongelante e poi il gasolio.
Nel caso di utilizzo/stazionamento pro-
lungato del veicolo in zone montane/fred-
de si raccomanda di effettuare il riforni-
mento con il gasolio disponibile in loco. In
questa situazione si suggerisce inoltre di
mantenere all’interno del serbatoio una
quantità di combustibile superiore al 50%
della capacità utile.

126
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0159mfig. 108A0E0160mfig. 109
Non avvicinarsi al boc-
chettone del serbatoio
con fiamme libere o sigarette
accese: pericolo d’incendio.
Evitare anche di avvicinarsi
troppo al bocchettone con il vi-
so, per non inalare vapori no-
civi.
ATTENZIONE

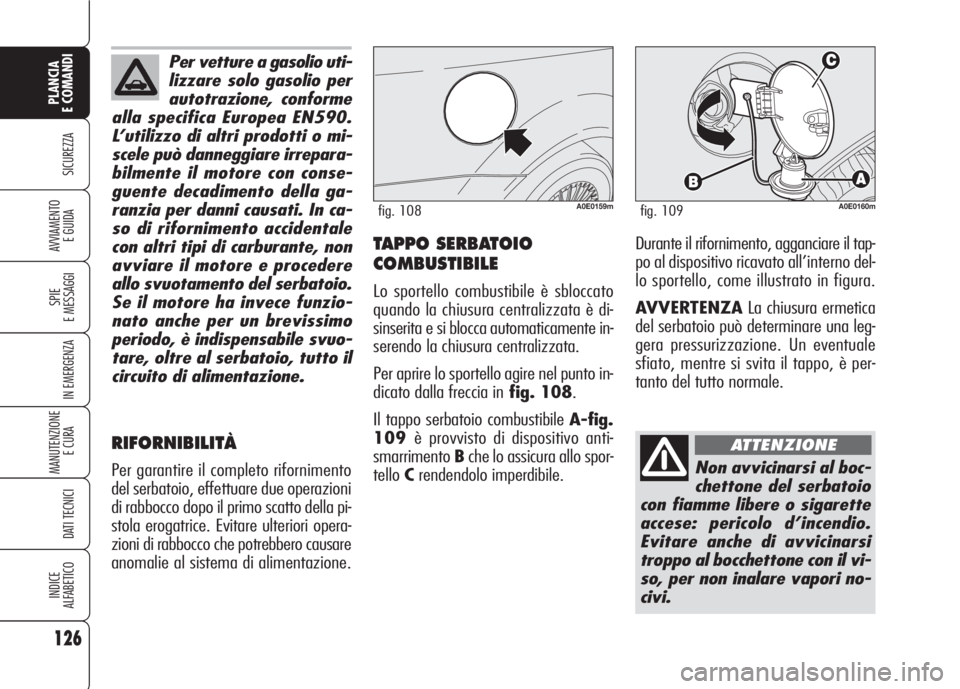

TAPPO SERBATOIO
COMBUSTIBILE
Lo sportello combustibile è sbloccato
quando la chiusura centralizzata è di-
sinserita e si blocca automaticamente in-
serendo la chiusura centralizzata.
Per aprire lo sportello agire nel punto in-
dicato dalla freccia infig. 108.
Il tappo serbatoio combustibile A-fig.
109è provvisto di dispositivo anti-
smarrimento Bche lo assicura allo spor-
telloCrendendolo imperdibile.Durante il rifornimento, agganciare il tap-
po al dispositivo ricavato all’interno del-
lo sportello, come illustrato in figura.
AVVERTENZALa chiusura ermetica
del serbatoio può determinare una leg-
gera pressurizzazione. Un eventuale
sfiato, mentre si svita il tappo, è per-
tanto del tutto normale. Per vetture a gasolio uti-
lizzare solo gasolio per
autotrazione, conforme
alla specifica Europea EN590.
L’utilizzo di altri prodotti o mi-
scele può danneggiare irrepara-
bilmente il motore con conse-
guente decadimento della ga-
ranzia per danni causati. In ca-
so di rifornimento accidentale
con altri tipi di carburante, non
avviare il motore e procedere
allo svuotamento del serbatoio.
Se il motore ha invece funzio-
nato anche per un brevissimo
periodo, è indispensabile svuo-
tare, oltre al serbatoio, tutto il
circuito di alimentazione.
RIFORNIBILITÀ
Per garantire il completo rifornimento
del serbatoio, effettuare due operazioni
di rabbocco dopo il primo scatto della pi-
stola erogatrice. Evitare ulteriori opera-
zioni di rabbocco che potrebbero causare
anomalie al sistema di alimentazione.
