2007 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

287
ALFA 159 SPORTWAGON

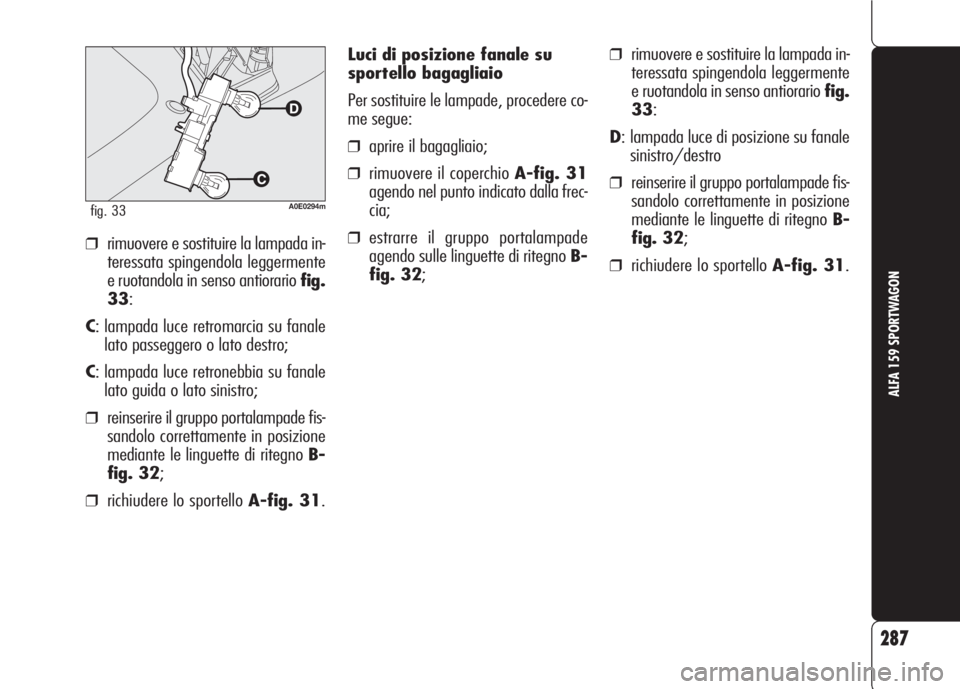

Luci di posizione fanale su
sportello bagagliaio
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒rimuovere il coperchio A-fig. 31
agendo nel punto indicato dalla frec-
cia;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 32;❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
33:
C: lampada luce retromarcia su fanale
lato passeggero o lato destro;
C: lampada luce retronebbia su fanale
lato guida o lato sinistro;
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 32;
❒richiudere lo sportello A-fig. 31.
A0E0294mfig. 33
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
33:
D: lampada luce di posizione su fanale
sinistro/destro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 32;
❒richiudere lo sportello A-fig. 31.

288
ALFA 159 SPORTWAGON

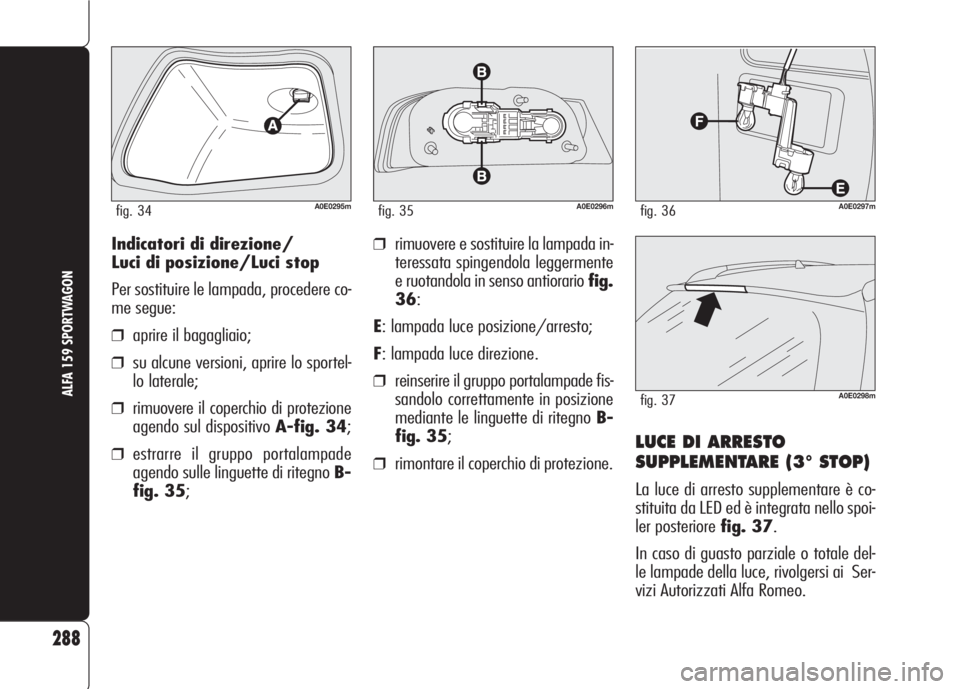

Indicatori di direzione/
Luci di posizione/Luci stop
Per sostituire le lampada, procedere co-
me segue:
❒aprire il bagagliaio;
❒su alcune versioni, aprire lo sportel-
lo laterale;
❒rimuovere il coperchio di protezione
agendo sul dispositivo A-fig. 34;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 35;
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario fig.
36:
E: lampada luce posizione/arresto;
F: lampada luce direzione.
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 35;
❒rimontare il coperchio di protezione.
A0E0295mfig. 34
LUCE DI ARRESTO
SUPPLEMENTARE (3° STOP)
La luce di arresto supplementare è co-
stituita da LED ed è integrata nello spoi-
ler posteriore fig. 37.
In caso di guasto parziale o totale del-
le lampade della luce, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.

289
ALFA 159 SPORTWAGON

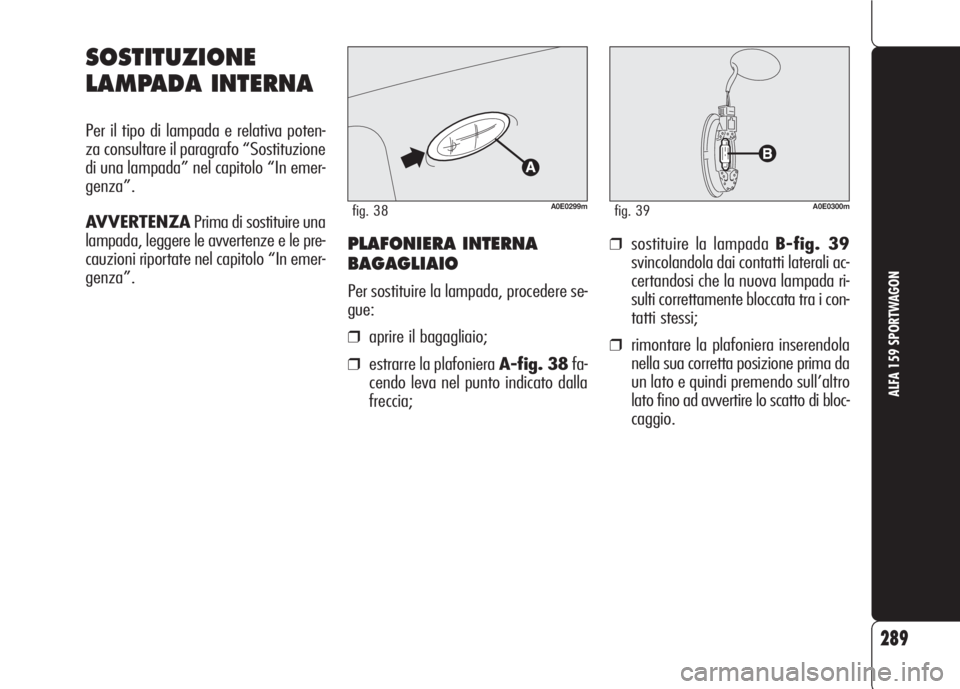

PLAFONIERA INTERNA
BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 38fa-
cendo leva nel punto indicato dalla
freccia;
❒sostituire la lampada B-fig. 39
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0299mfig. 38A0E0300mfig. 39

❒sostituire la lampada B-fig. 41
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.

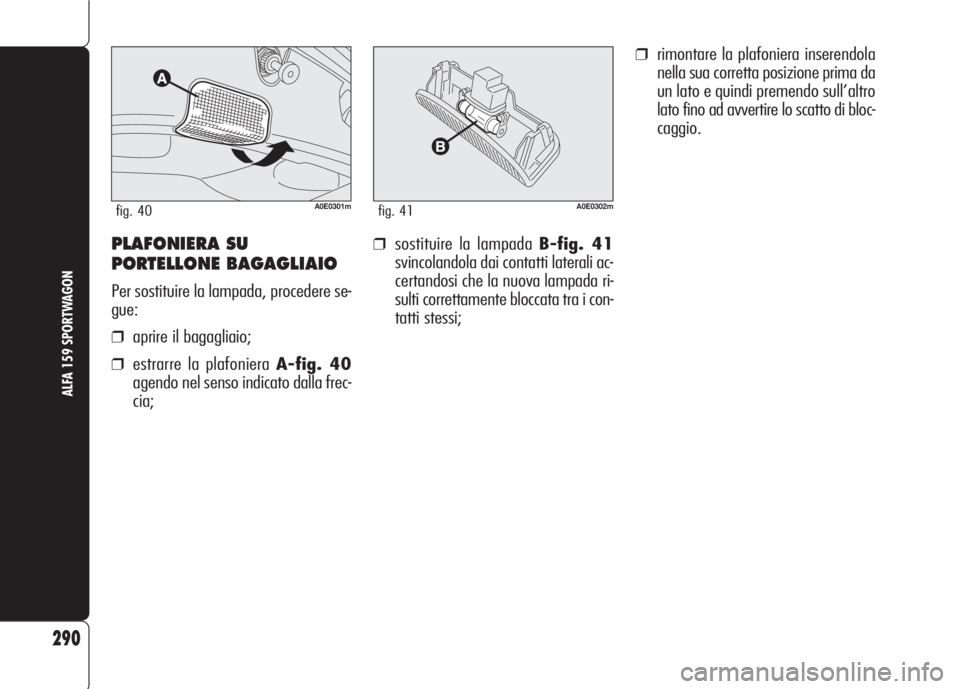

PLAFONIERA SU
PORTELLONE BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 40
agendo nel senso indicato dalla frec-
cia;
290
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

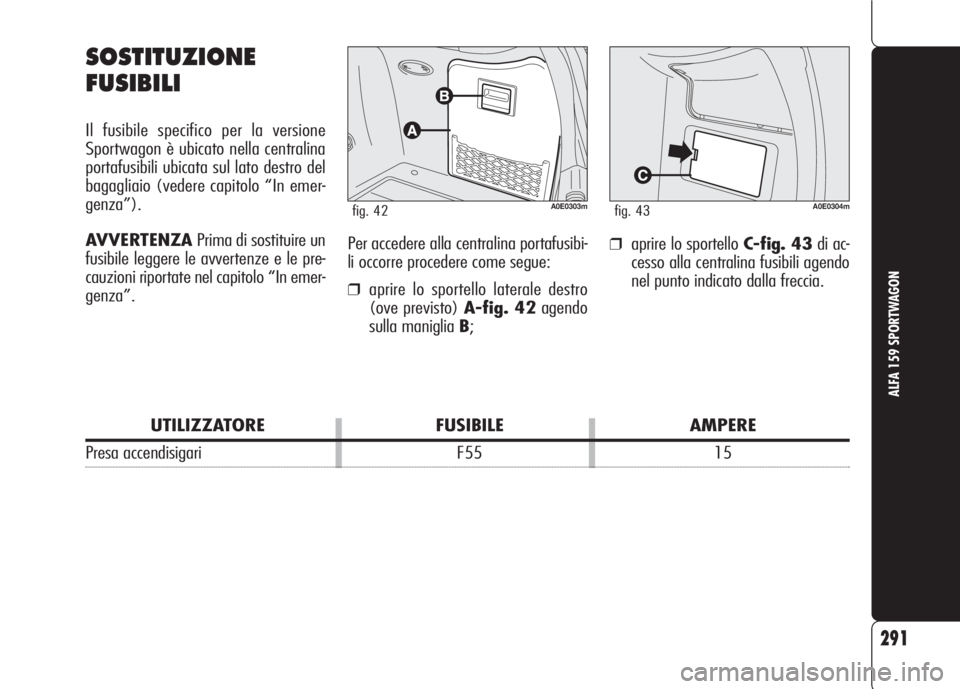

SOSTITUZIONE
FUSIBILI
Il fusibile specifico per la versione
Sportwagon è ubicato nella centralina
portafusibili ubicata sul lato destro del
bagagliaio (vedere capitolo “In emer-
genza”).
AVVERTENZAPrima di sostituire un
fusibile leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
291
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Per accedere alla centralina portafusibi-
li occorre procedere come segue:
❒aprire lo sportello laterale destro
(ove previsto) A-fig. 42agendo
sulla maniglia B;
❒aprire lo sportello C-fig. 43di ac-
cesso alla centralina fusibili agendo
nel punto indicato dalla freccia.
UTILIZZATORE FUSIBILE AMPERE
Presa accendisigari F55 15

292
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– predisposizione per
montaggio seggiolino
“Isofix universale” ............... 140
– seggiolini per trasporto
bambini ............................ 138
Batteria
– avviamento con batteria
ausiliaria ........................... 182
– consigli per prolungare
la durata ........................... 239
– controllo stato di carica ........ 237
– ricarica .............................. 219
– sostituzione ....................... 238
Bloccasterzo ............................ 21
Bracciolo
– centrale ............................. 83
– posteriore ...................... 83-84
Cambio (uso del) ..................... 156
Carrozzeria (pulizia) ................. 245
Cassetto portaoggetti ................ 85
Catene da neve ........................ 163
Cerchi ruote– lettura corretta .................... 258
Chiave elettronica ..................... 12
Cinture di sicurezza .................. 130
Climatizzazione ....................... 53
Climatizzatore manuale ............. 55
Climatizzatore automatico
bi/trizona ............................. 58
CODE card ............................... 12
Cofano motore ......................... 105
Comandi ................................. 81
Combustibile
– consumo ........................... 269
– interruttore blocco
combustibile ...................... 81
– indicatore del livello ............ 22
Contagiri ................................. 21
Cruise Control .......................... 76
Dati per l’identificazione ........... 250
Dati tecnici.......................... 249
Diffusori aria abitacolo .............. 54
Dimensioni .............................. 261 ABS (sistema) ......................... 108
Accendisigari............................. 85
Accessori acquistati dall’utente .... 117
Air bag frontali .......................... 141
Alette parasole .......................... 88
Alfa Romeo CODE...................... 10
Alfa 159 Sportwagon....... 275
Alimentazione........................... 255
Allarme .................................... 17
Alzacristalli elettrici .................... 99
Appoggiatesta .................... 48-49
ASR (sistema) .......................... 112
Assetto ruote ............................ 260
Autoradio (impianto di
predisposizione) ..................... 116
Avviamento del motore .............. 152
Avviamento e guida........... 151
Bagagliaio ........................ 101-277
Bambini (trasporto in sicurezza)
I I
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
E E
T T
I I
C C
O O

293
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Hill Holder (sistema) ................ 101
Homelink ................................ 89
Impianto predisposizione
autoradio .............................. 116
Inattività della vettura ............... 164
Indicatore livello carburante ....... 22
Indicatori di direzione
– comando ........................... 70
– sostituzione
lampade ............ 200-201-203
In emergenza ...................... 181
In sosta ................................... 155
Installazione dispositivi
elettrici/elettronici .................. 117
Interni .................................... 247
Interruttori blocco combustibile
e alimentazione elettrica ......... 81
Isofix universale
(seggiolino tipo) .............. 140-285
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 190
Lampada
(sostituzione di una) ........ 196-281
– indicazioni generali .............. 196– tipi di lampade ................... 197
Lampeggi ................................ 70
Lavacristallo
– comando ........................... 73
– livello del liquido ................ 232
Lavafari
– comando ........................... 75
– livello del liquido ................ 232
Lavaggio intelligente ................. 74
Luci esterne ............................. 70
Luce fendinebbia
– comando ........................... 72
– sostituzione lampada .......... 201
Luce bagagliaio
– sostituzione lampada .......... 208
Luce cassetto portaoggetti
– sostituzione lampada .......... 207
Luce retromarcia
– sostituzione lampada .......... 202
Luci abbaglianti
– comando ........................... 70
– sostituzione lampada .......... 199
Luci anabbaglianti
– comando ........................... 70 Display multifunzionale ............. 25

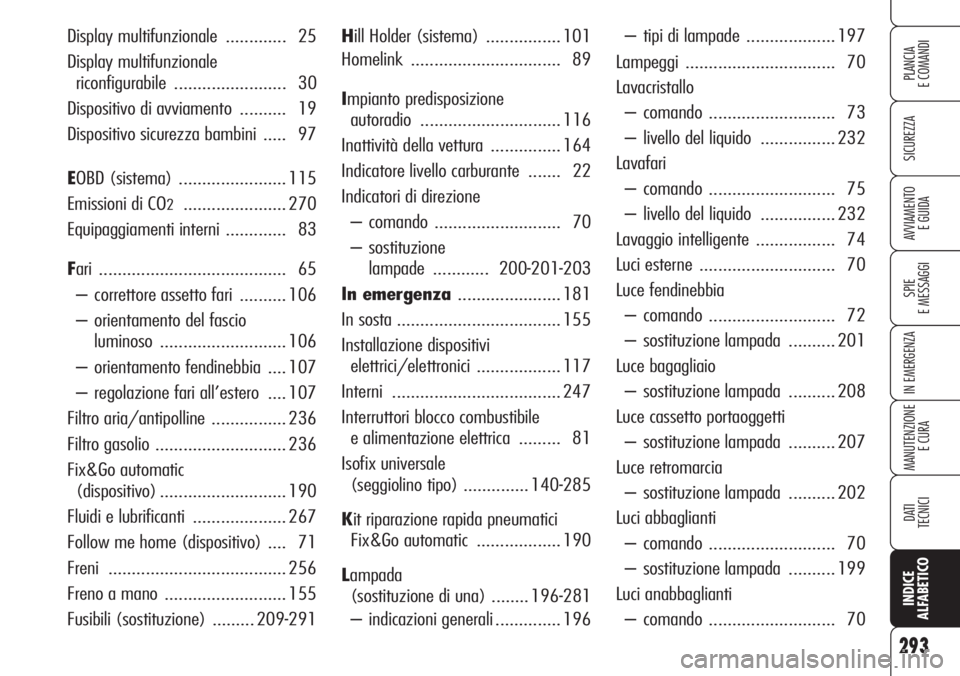

Display multifunzionale
riconfigurabile ........................ 30
Dispositivo di avviamento .......... 19
Dispositivo sicurezza bambini ..... 97
EOBD (sistema) ....................... 115
Emissioni di CO
2...................... 270
Equipaggiamenti interni ............. 83
Fari ........................................ 65
– correttore assetto fari .......... 106
– orientamento del fascio
luminoso ........................... 106
– orientamento fendinebbia .... 107
– regolazione fari all’estero .... 107
Filtro aria/antipolline ................ 236
Filtro gasolio ............................ 236
Fix&Go automatic
(dispositivo) ........................... 190
Fluidi e lubrificanti .................... 267
Follow me home (dispositivo) .... 71
Freni ...................................... 256
Freno a mano .......................... 155
Fusibili (sostituzione) ......... 209-291

294
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

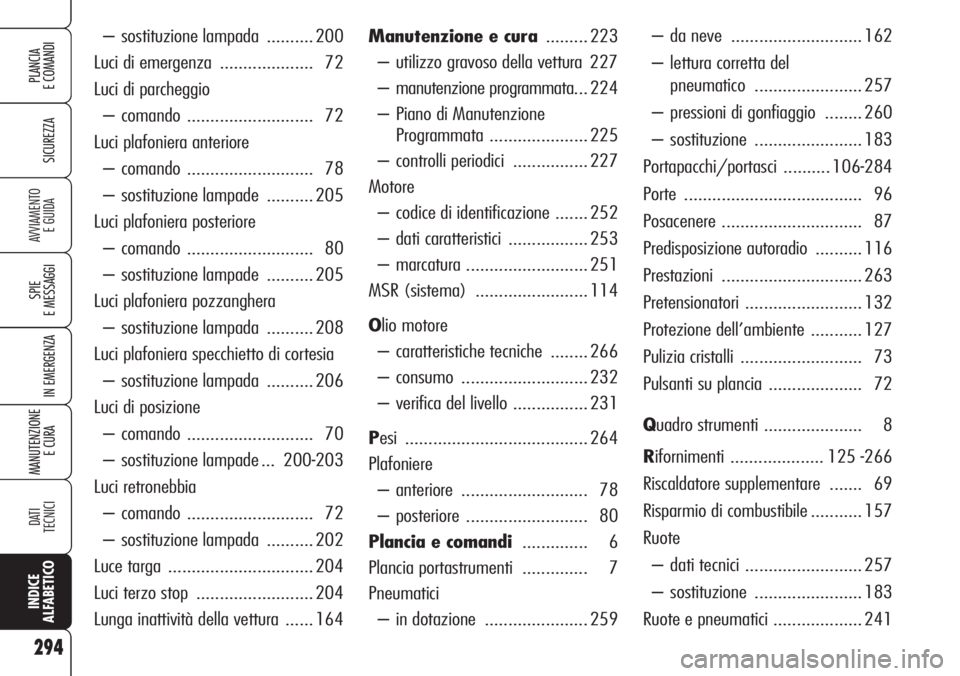

Manutenzione e cura......... 223
– utilizzo gravoso della vettura 227
– manutenzione programmata... 224
– Piano di Manutenzione
Programmata ..................... 225
– controlli periodici ................ 227
Motore
– codice di identificazione ....... 252
– dati caratteristici ................. 253
– marcatura .......................... 251
MSR (sistema) ........................ 114
Olio motore
– caratteristiche tecniche ........ 266
– consumo ........................... 232
– verifica del livello ................ 231
Pesi ....................................... 264
Plafoniere
– anteriore ........................... 78
– posteriore .......................... 80
Plancia e comandi .............. 6
Plancia portastrumenti .............. 7
Pneumatici
– in dotazione ...................... 259– da neve ............................ 162
– lettura corretta del
pneumatico ....................... 257
– pressioni di gonfiaggio ........ 260
– sostituzione ....................... 183
Portapacchi/portasci .......... 106-284
Porte ...................................... 96
Posacenere .............................. 87
Predisposizione autoradio .......... 116
Prestazioni .............................. 263
Pretensionatori ......................... 132
Protezione dell’ambiente ........... 127
Pulizia cristalli .......................... 73
Pulsanti su plancia .................... 72
Quadro strumenti ..................... 8
Rifornimenti .................... 125 -266
Riscaldatore supplementare ....... 69
Risparmio di combustibile ........... 157
Ruote
– dati tecnici ......................... 257
– sostituzione ....................... 183
Ruote e pneumatici ................... 241 – sostituzione lampada .......... 200
Luci di emergenza .................... 72
Luci di parcheggio
– comando ........................... 72
Luci plafoniera anteriore
– comando ........................... 78
– sostituzione lampade .......... 205
Luci plafoniera posteriore
– comando ........................... 80
– sostituzione lampade .......... 205
Luci plafoniera pozzanghera
– sostituzione lampada .......... 208
Luci plafoniera specchietto di cortesia
– sostituzione lampada .......... 206
Luci di posizione
– comando ........................... 70
– sostituzione lampade ... 200-203
Luci retronebbia
– comando ........................... 72
– sostituzione lampada .......... 202
Luce targa ............................... 204
Luci terzo stop ......................... 204
Lunga inattività della vettura ...... 164
