2007 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

207
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA❒richiudere la protezione B-fig. 49
sulla plafonieraA-fig. 48;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
co.

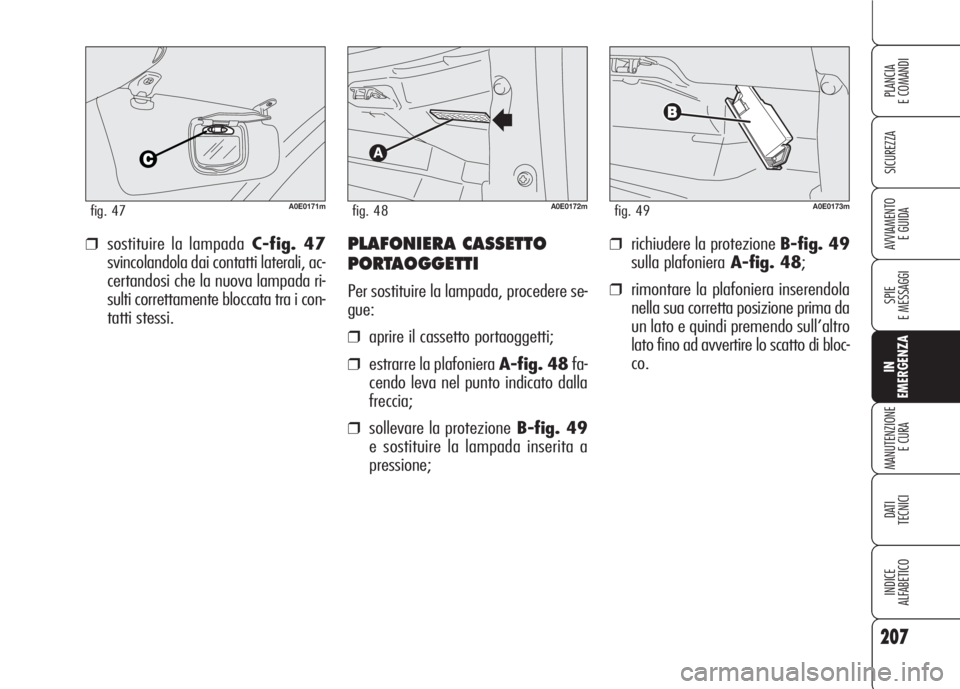

PLAFONIERA CASSETTO
PORTAOGGETTI
Per sostituire la lampada, procedere se-
gue:
❒aprire il cassetto portaoggetti;
❒estrarre la plafoniera A-fig. 48fa-
cendo leva nel punto indicato dalla
freccia;
❒sollevare la protezioneB-fig. 49
e sostituire la lampada inserita a
pressione;
A0E0172mfig. 48A0E0173mfig. 49
❒sostituire la lampadaC-fig. 47
svincolandola dai contatti laterali, ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi.
A0E0171mfig. 47

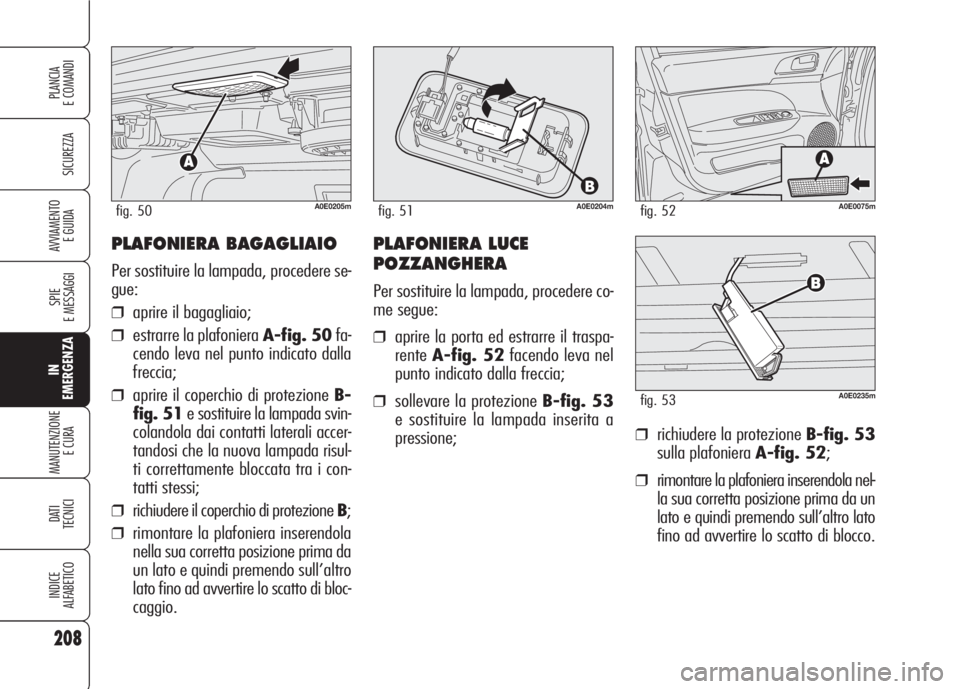

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 50fa-
cendo leva nel punto indicato dalla
freccia;
❒aprire il coperchio di protezione B-
fig. 51e sostituire la lampada svin-
colandola dai contatti laterali accer-
tandosi che la nuova lampada risul-
ti correttamente bloccata tra i con-
tatti stessi;
❒richiudere il coperchio di protezione B;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
❒richiudere la protezione B-fig. 53
sulla plafoniera A-fig. 52;
❒rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un
lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di blocco.
208
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
PLAFONIERA LUCE
POZZANGHERA
Per sostituire la lampada, procedere co-
me segue:
❒aprire la porta ed estrarre il traspa-
renteA-fig. 52facendo leva nel
punto indicato dalla freccia;
❒sollevare la protezione B-fig. 53
e sostituire la lampada inserita a
pressione;A0E0235mfig. 53

209
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

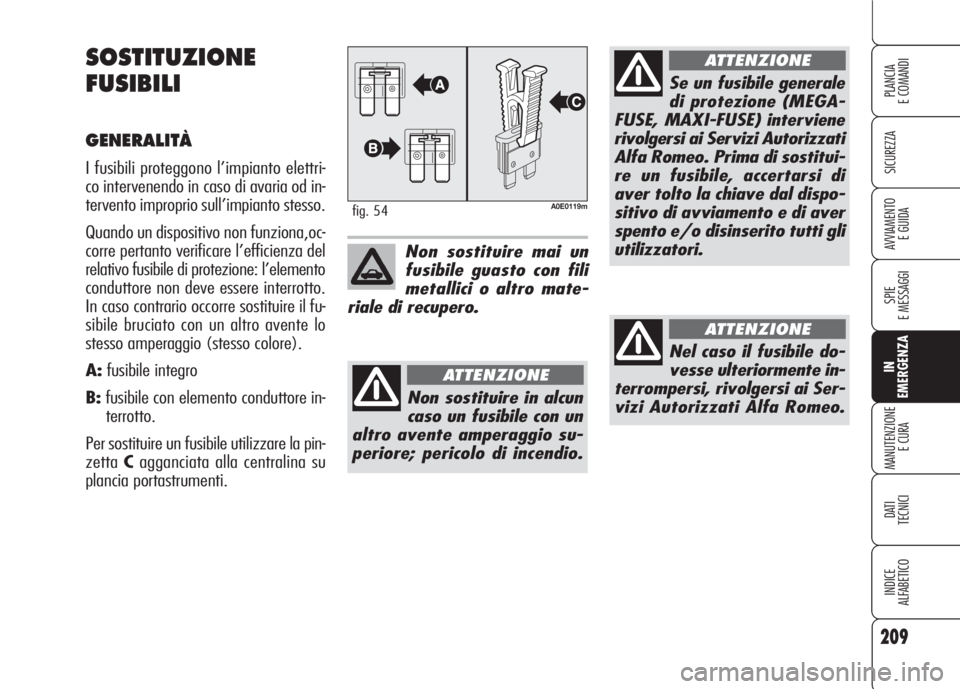

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zettaCagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 54
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato sini-
stro).
Centralina su plancia
portastrumenti

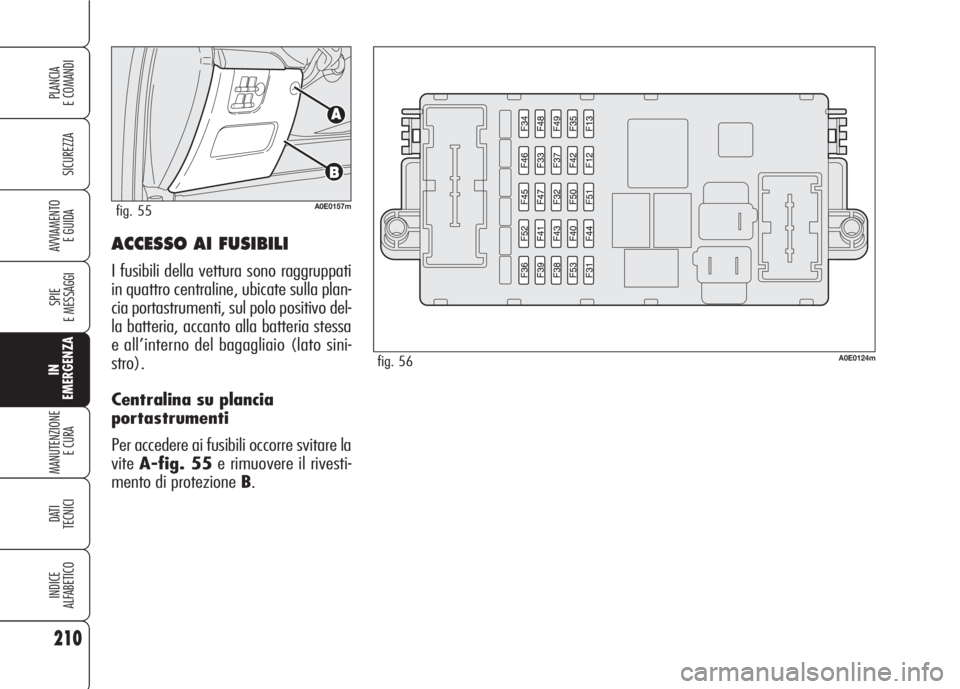

Per accedere ai fusibili occorre svitare la
viteA-fig. 55e rimuovere il rivesti-
mento di protezione B.
210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0157mfig. 55
A0E0124mfig. 56

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

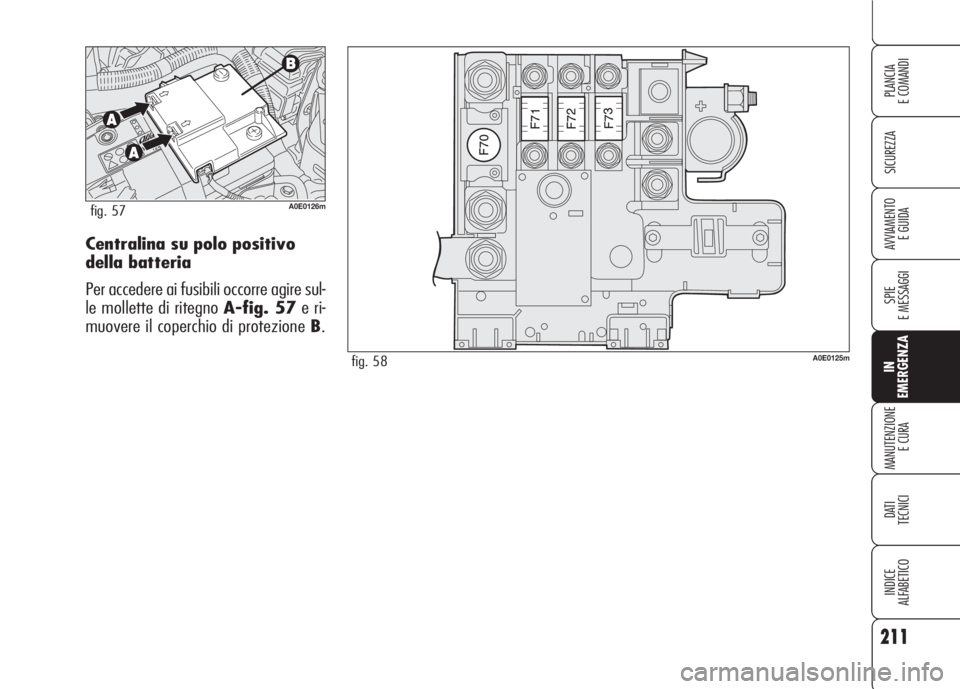

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 57e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 57
A0E0125mfig. 58

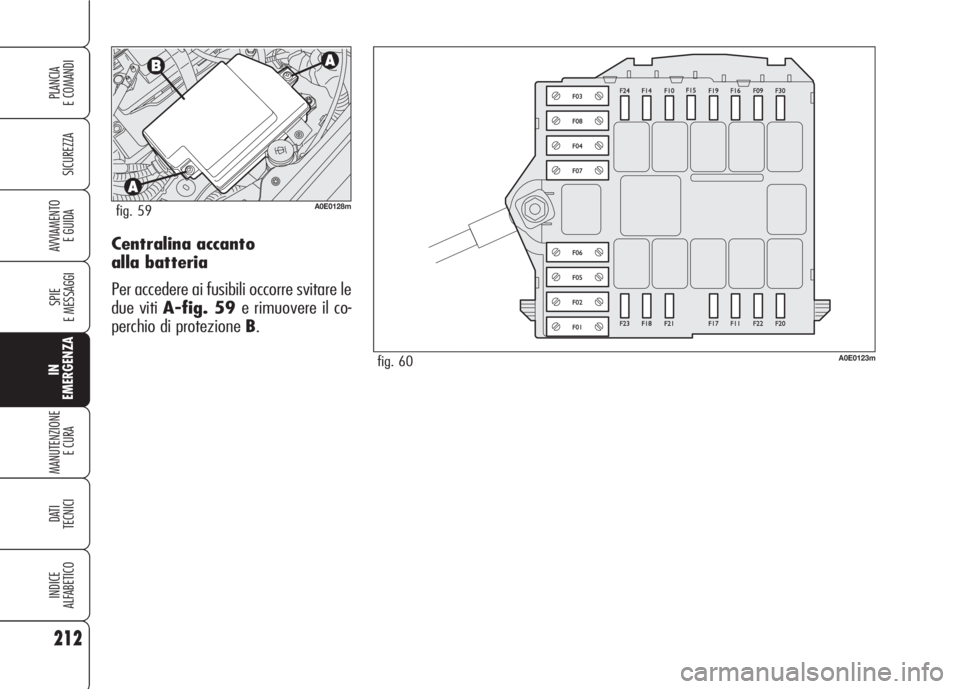

Centralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 59 e rimuovere il co-
perchio di protezione B.
212
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 59
A0E0123mfig. 60

213
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

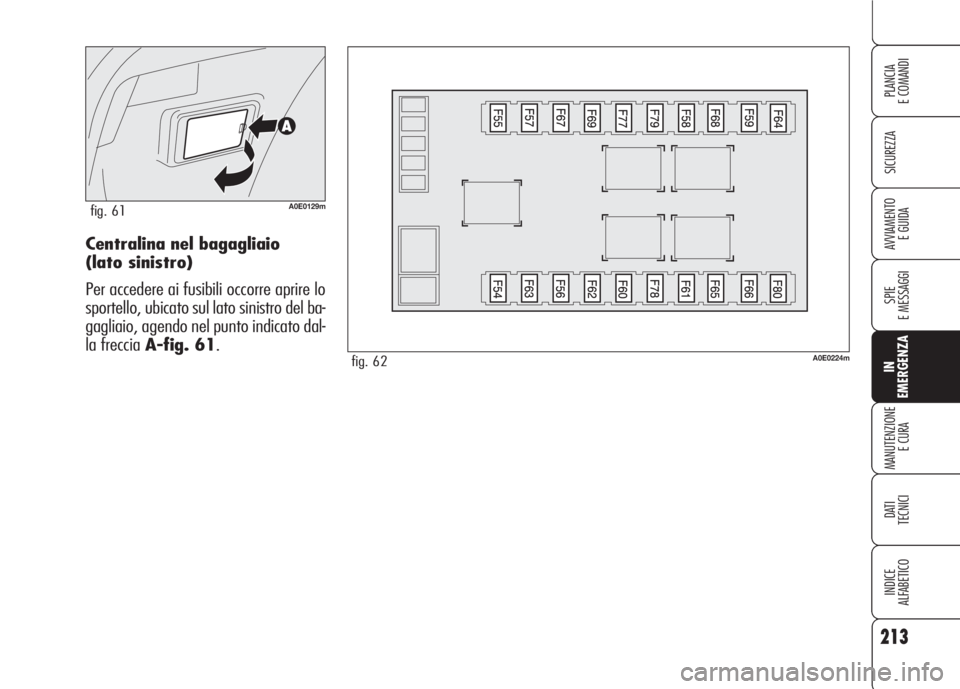

E GUIDACentralina nel bagagliaio
(lato sinistro)
Per accedere ai fusibili occorre aprire lo
sportello, ubicato sul lato sinistro del ba-
gagliaio, agendo nel punto indicato dal-
la freccia A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62

214
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

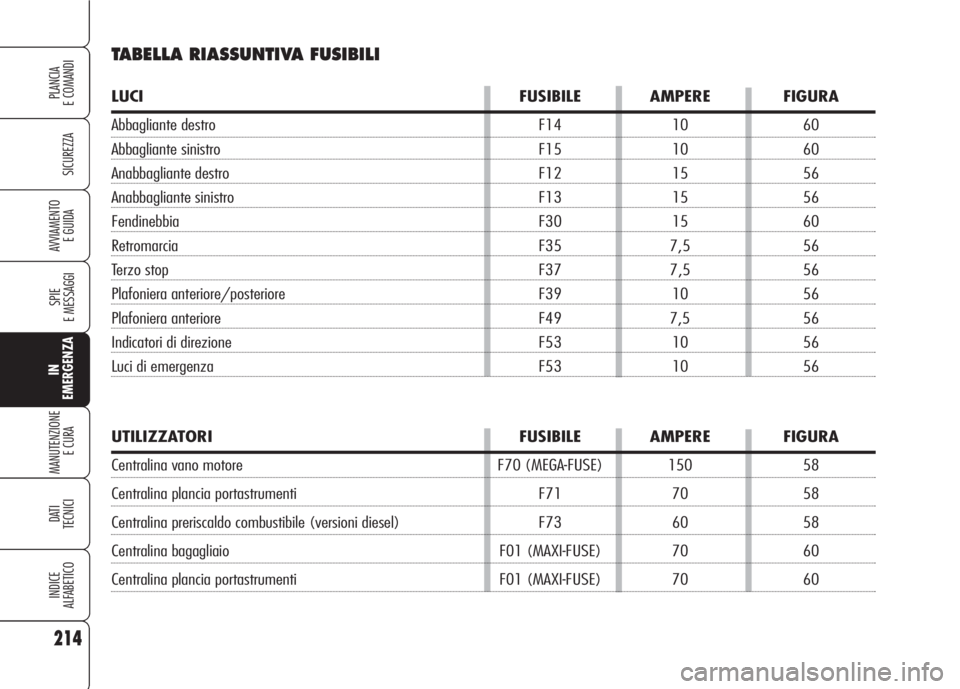

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 10 60
Abbagliante sinistro F15 10 60
Anabbagliante destro F12 15 56
Anabbagliante sinistro F13 15 56
Fendinebbia F30 15 60
Retromarcia F35 7,5 56
Terzo stop F37 7,5 56
Plafoniera anteriore/posteriore F39 10 56
Plafoniera anteriore F49 7,5 56
Indicatori di direzione F53 10 56
Luci di emergenza F53 10 56
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina vano motore F70 (MEGA-FUSE) 150 58
Centralina plancia portastrumenti F71 70 58
Centralina preriscaldo combustibile (versioni diesel) F73 60 58
Centralina bagagliaio F01 (MAXI-FUSE) 70 60
Centralina plancia portastrumenti F01 (MAXI-FUSE) 70 60
